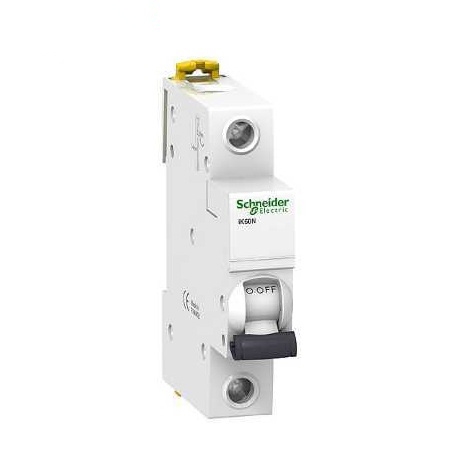

MCB Schneider A9K24163 63A 6kA 1P, không chỉ là một thiết bị đóng cắt thông thường, mà còn là trái tim đáng tin cậy, đảm bảo sự vận hành trơn tru và an toàn tuyệt đối cho mọi hệ thống điện công nghiệp, từ nhà xưởng sản xuất đến các công trình xây dựng quy mô lớn, được phân phối chính hãng bởi thanhthienphu.vn.
Với vai trò là một cầu dao tự động thu nhỏ chất lượng cao, aptomat tép này mang đến giải pháp bảo vệ mạch điện ưu việt, giúp bạn giải quyết triệt để những nỗi lo về sự cố quá tải, ngắn mạch, đồng thời nâng cao hiệu suất và tuổi thọ cho toàn bộ thiết bị điện.
1. Cấu tạo chi tiết của A9K24163
- Vỏ ngoài (Housing): Được chế tạo từ nhựa kỹ thuật cao cấp, thường là Polyamide (PA) hoặc vật liệu tương đương, có khả năng chịu nhiệt, chống cháy (theo tiêu chuẩn UL94-V0 hoặc tương đương) và cách điện tuyệt vời. Vỏ được thiết kế chắc chắn, bảo vệ các bộ phận bên trong khỏi tác động cơ học, bụi bẩn và độ ẩm (đạt cấp IP20), đồng thời đảm bảo an toàn cho người vận hành khi tiếp xúc.
- Cần gạt (Actuator/Toggle): Cho phép thao tác đóng (ON) và cắt (OFF) mạch điện bằng tay một cách dễ dàng và dứt khoát. Cần gạt thường có chỉ thị màu sắc hoặc ký hiệu rõ ràng để nhận biết trạng thái hoạt động. Thiết kế cơ chế “trip-free” đảm bảo MCB sẽ nhảy (trip) ngay cả khi cần gạt đang bị giữ ở vị trí ON, một tính năng an toàn quan trọng.
- Tiếp điểm (Contacts): Bao gồm tiếp điểm động và tiếp điểm tĩnh, thường được làm từ hợp kim bạc hoặc vật liệu có tính dẫn điện cao, chịu mài mòn tốt và hồ quang điện thấp. Thiết kế tiếp điểm đảm bảo khả năng đóng cắt dòng điện định mức và dòng ngắn mạch một cách an toàn và hiệu quả, giảm thiểu sự phát nóng và tăng tuổi thọ thiết bị.
- Bộ phận dập hồ quang (Arc Chute): Đây là thành phần cực kỳ quan trọng, đặc biệt khi ngắt dòng ngắn mạch lớn. Nó bao gồm nhiều tấm kim loại mỏng đặt song song và cách điện với nhau. Khi tiếp điểm mở ra và phát sinh hồ quang, bộ phận này sẽ kéo dài, phân chia và làm nguội hồ quang nhanh chóng, giúp dập tắt hồ quang một cách an toàn, ngăn ngừa hư hỏng thiết bị và cháy nổ.
- Cơ cấu cắt nhiệt (Thermal Trip Element): Thường là một thanh lưỡng kim (bimetallic strip). Khi dòng điện vượt quá giá trị định mức (quá tải) trong một khoảng thời gian nhất định, thanh lưỡng kim sẽ nóng lên, cong đi và tác động vào cơ cấu nhảy, làm mở tiếp điểm. Thời gian tác động phụ thuộc vào mức độ quá tải (đặc tính thời gian-dòng điện ngược).
- Cơ cấu cắt từ (Magnetic Trip Element): Là một cuộn dây điện từ (solenoid). Khi có sự cố ngắn mạch, dòng điện tăng vọt đột ngột qua cuộn dây, tạo ra một lực từ mạnh đủ để hút lõi sắt và tác động tức thời vào cơ cấu nhảy, làm mở tiếp điểm cực nhanh (thường trong vài mili giây). Cơ cấu này đảm bảo ngắt mạch kịp thời khi xảy ra ngắn mạch nguy hiểm.
- Cơ cấu nhảy (Tripping Mechanism): Là hệ thống các đòn bẩy và lò xo phức tạp, liên kết giữa các cơ cấu cắt nhiệt, cắt từ và cần gạt với tiếp điểm động. Khi nhận được tín hiệu từ cơ cấu cắt nhiệt hoặc cắt từ, cơ cấu nhảy sẽ giải phóng năng lượng tích trữ trong lò xo, làm tiếp điểm động mở ra một cách nhanh chóng và dứt khoát.
- Đầu nối dây (Terminals): Thường là loại đầu nối kiểu kẹp vít (screw clamp terminals) hoặc kẹp lò xo (spring cage terminals – ít phổ biến hơn ở dòng này), được thiết kế để kết nối chắc chắn và an toàn với dây dẫn điện (đồng, tiết diện phù hợp). Đảm bảo tiếp xúc tốt, giảm điện trở tiếp xúc và ngăn ngừa phát nóng tại điểm nối.
2. Các tính năng chính của A9K24163
Bảo vệ quá tải tin cậy (Overload Protection): Nhờ cơ cấu nhả nhiệt bằng thanh lưỡng kim, MCB A9K24163 phản ứng chính xác khi dòng điện vượt quá mức 63A trong thời gian đủ dài. Tính năng này giúp bảo vệ dây dẫn và thiết bị khỏi nguy cơ quá nhiệt, cháy nổ do sử dụng quá công suất hoặc do lỗi thiết bị tiêu thụ, đảm bảo tuổi thọ cho toàn hệ thống.
Bảo vệ ngắn mạch tức thời (Short-circuit Protection): Với cơ cấu nhả từ tính, MCB này có khả năng ngắt mạch cực nhanh (gần như tức thời) khi phát hiện dòng ngắn mạch đột ngột tăng cao. Khả năng cắt dòng ngắn mạch danh định (Icn) lên đến 6kA theo tiêu chuẩn IEC 60898-1 là minh chứng cho khả năng chịu đựng và bảo vệ hiệu quả trong các tình huống sự cố nghiêm trọng, ngăn ngừa hư hỏng nặng cho thiết bị và giảm thiểu nguy cơ hỏa hoạn.
Đường cong đặc tính loại C (Type C Curve): Đây là đường cong phổ biến nhất, phù hợp cho việc bảo vệ các mạch điện cung cấp cho tải điện trở và tải cảm ứng thông thường như hệ thống chiếu sáng, ổ cắm, các thiết bị gia dụng và động cơ nhỏ. Đặc tính trip từ 5 đến 10 lần dòng định mức (In) đảm bảo MCB không bị nhảy không mong muốn khi khởi động các thiết bị có dòng khởi động cao trong giới hạn cho phép, nhưng vẫn đủ nhạy để bảo vệ khi có sự cố thực sự.
Độ bền cơ học và điện vượt trội: Với độ bền cơ học lên đến 20,000 chu kỳ đóng/cắt và độ bền điện 10,000 chu kỳ, MCB Schneider A9K24163 đảm bảo hoạt động ổn định và tin cậy trong suốt thời gian dài. Điều này giúp giảm đáng kể tần suất thay thế và chi phí bảo trì, một yếu tố quan trọng đối với các hệ thống công nghiệp yêu cầu hoạt động liên tục.
Chỉ thị trạng thái rõ ràng (VisiSafe & VisiTrip):
- VisiSafe: Đảm bảo an toàn khi bảo trì bằng cách cung cấp chỉ thị tin cậy rằng mạch điện đã được cách ly hoàn toàn (tiếp điểm đã mở hoàn toàn) ngay cả trong môi trường khắc nghiệt.
- VisiTrip: Một cửa sổ chỉ thị màu đỏ đặc trưng của dòng Acti9 sẽ xuất hiện khi MCB nhảy do lỗi (quá tải hoặc ngắn mạch). Tính năng này giúp kỹ thuật viên nhanh chóng xác định vị trí và nguyên nhân sự cố trong tủ điện, tiết kiệm thời gian khắc phục.
Thiết kế tối ưu cho lắp đặt (Easy Installation): MCB A9K24163 được thiết kế để lắp đặt dễ dàng và nhanh chóng trên thanh DIN rail 35mm tiêu chuẩn. Đầu nối kiểu tunnel chắc chắn, chấp nhận nhiều loại tiết diện dây khác nhau, giúp việc đấu nối trở nên thuận tiện và an toàn. Kích thước nhỏ gọn (1 mô-đun 18mm) tiết kiệm không gian trong tủ điện.
Tuân thủ tiêu chuẩn quốc tế: Sản phẩm được sản xuất và kiểm nghiệm theo tiêu chuẩn quốc tế nghiêm ngặt IEC 60898-1, đảm bảo chất lượng, độ an toàn và hiệu suất hoạt động, đáp ứng yêu cầu của các dự án trong và ngoài nước.
3. Hướng dẫn kết nối A9K24163
Chuẩn bị dụng cụ và vật tư:
- MCB Schneider A9K24163 63A 6kA 1P.
- Tua vít cách điện phù hợp với đầu vít của MCB.
- Kìm tuốt dây, kìm cắt dây.
- Dây dẫn điện có tiết diện phù hợp với dòng định mức 63A (tham khảo tiêu chuẩn TCVN hoặc IEC để chọn tiết diện dây chính xác, ví dụ cáp đồng tiết diện tối thiểu 10mm² hoặc 16mm² tùy điều kiện lắp đặt và loại cáp).
- Đầu cosse (nếu sử dụng dây dẫn mềm).
- Bút thử điện, đồng hồ VOM.
Xác định vị trí lắp đặt:
- Chọn vị trí lắp đặt MCB trên thanh DIN rail 35mm bên trong tủ điện hoặc hộp phân phối. Đảm bảo có đủ không gian để thao tác và tản nhiệt.
Gắn MCB lên thanh DIN rail:
- Nghiêng nhẹ MCB, móc phần ngàm phía trên vào cạnh trên của thanh DIN rail.
- Ấn phần dưới của MCB vào thanh DIN rail cho đến khi nghe tiếng “click” nhẹ, xác nhận MCB đã được khóa chắc chắn vào vị trí. Để tháo ra, dùng tua vít dẹt nhỏ đẩy lẫy khóa ở phía dưới MCB.
Chuẩn bị đầu dây dẫn:
- Dùng kìm tuốt dây, loại bỏ một đoạn vỏ cách điện ở đầu dây dẫn nguồn (LINE IN) và dây dẫn ra tải (LOAD OUT). Chiều dài đoạn tuốt vỏ cần phù hợp với độ sâu của lỗ đấu dây trên MCB (thường khoảng 12-14mm, kiểm tra ký hiệu trên MCB).
- Nếu sử dụng dây dẫn mềm (nhiều sợi nhỏ), nên sử dụng đầu cosse phù hợp và bấm chặt bằng kìm chuyên dụng để đảm bảo tiếp xúc tốt và tránh các sợi dây bị tòe ra.
Đấu nối dây dẫn:
- Quan trọng: Xác định đúng đầu nối vào (thường ký hiệu LINE hoặc số 1 ở phía trên) và đầu nối ra (thường ký hiệu LOAD hoặc số 2 ở phía dưới). Việc đấu ngược có thể không ảnh hưởng đến chức năng bảo vệ cơ bản nhưng không đúng với khuyến cáo và có thể gây nhầm lẫn khi bảo trì.
- Nới lỏng các vít tại đầu nối của MCB bằng tua vít.
- Đưa đầu dây dẫn nguồn (đã chuẩn bị) vào lỗ đấu nối LINE (phía trên). Đảm bảo tất cả các sợi đồng (nếu là dây mềm) đều nằm gọn trong lỗ đấu dây.
- Siết chặt vít đầu nối bằng tua vít. Lực siết khuyến nghị cho A9K24163 thường khoảng 2 Nm (kiểm tra thông số cụ thể nếu có). Siết quá lỏng sẽ gây tiếp xúc kém, phát nhiệt; siết quá chặt có thể làm hỏng đầu nối hoặc dây dẫn.
- Lặp lại quy trình tương tự để đấu nối dây dẫn ra tải vào lỗ đấu nối LOAD (phía dưới).
- Sau khi siết, dùng tay kéo nhẹ dây dẫn để kiểm tra độ chắc chắn của mối nối.
Kiểm tra lại:
- Kiểm tra trực quan toàn bộ các kết nối, đảm bảo dây dẫn được đấu đúng cực, vít đã siết chặt, không có sợi dây đồng nào bị lộ ra ngoài có thể gây chạm chập.
- Kiểm tra lại cần gạt MCB đang ở vị trí OFF.
Hoàn tất và cấp nguồn:
- Đóng nắp tủ điện (nếu có).
- Cấp lại nguồn điện cho hệ thống.
- Bật MCB A9K24163 sang vị trí ON và kiểm tra hoạt động của mạch điện/thiết bị được bảo vệ.
4. Ứng dụng đa dạng của A9K24163
Trong ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):
- Bảo vệ mạch cấp nguồn cho các động cơ điện 1 pha công suất vừa và nhỏ.
- Bảo vệ các dây chuyền sản xuất, băng tải, hệ thống chiếu sáng nhà xưởng.
- Lắp đặt trong các tủ điện phân phối nhánh cung cấp cho các cụm máy móc, thiết bị.
- Bảo vệ các mạch điều khiển, tủ điều khiển máy móc tự động.
- Ví dụ: Một xưởng cơ khí sử dụng A9K24163 để bảo vệ mạch cấp nguồn cho máy tiện, máy phay 1 pha, đảm bảo an toàn khi có sự cố quá tải do gia công vật liệu cứng hoặc ngắn mạch do lỗi động cơ.
Trong ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng lớn):
- Sử dụng trong các tủ điện tổng hoặc tủ tầng của tòa nhà văn phòng, chung cư cao cấp, trung tâm thương mại để bảo vệ các mạch nhánh cấp cho các khu vực riêng biệt.
- Bảo vệ mạch cấp nguồn cho các thiết bị công suất lớn trong gia đình hoặc văn phòng như máy điều hòa không khí công suất cao, bếp điện, máy nước nóng trực tiếp (loại 1 pha).
- Lắp đặt trong các tủ điện tạm phục vụ thi công công trình.
- Bảo vệ hệ thống chiếu sáng công cộng, chiếu sáng sân vườn trong các khu đô thị, khu công nghiệp.
Trong ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):
- Sử dụng trong các tủ phân phối hạ thế tại các trạm biến áp phụ tải.
- Bảo vệ các mạch phụ trợ trong nhà máy điện, trạm điều khiển.
- Ứng dụng trong các hệ thống điện mặt trời áp mái quy mô nhỏ và vừa, bảo vệ đầu ra của inverter 1 pha hoặc các mạch nhánh AC.
Trong lĩnh vực Tự động hóa:
- Bảo vệ nguồn cấp cho các tủ điều khiển PLC, HMI, các bộ nguồn DC.
- Bảo vệ các mạch cấp nguồn cho cảm biến, cơ cấu chấp hành trong các hệ thống tự động hóa dây chuyền.
- Sử dụng trong các tủ điều khiển robot công nghiệp (cho các mạch phụ trợ 1 pha).
Trong các ứng dụng khác:
- Bảo vệ mạch điện trong các phòng thí nghiệm, trung tâm dữ liệu (cho các tải 1 pha).
- Sử dụng trong các hệ thống quản lý tòa nhà thông minh (BMS).
- Lắp đặt trong các trạm sạc xe điện dân dụng (loại 1 pha).
- Ứng dụng trong ngành nông nghiệp công nghệ cao, bảo vệ các hệ thống tưới tiêu, chiếu sáng, thông gió tự động.
5. Khắc phục một số lỗi thường gặp với A9K24163
MCB nhảy (Trip) ngay lập tức khi bật lên (hoặc sau một thời gian ngắn):
Nguyên nhân có thể:
- Ngắn mạch (Short Circuit): Đây là nguyên nhân phổ biến nhất khiến MCB nhảy tức thời. Có thể xảy ra chạm chập giữa dây pha và dây trung tính, hoặc giữa dây pha và vỏ thiết bị nối đất phía sau MCB.
- Quá tải nghiêm trọng (Severe Overload): Phụ tải tiêu thụ dòng điện lớn hơn nhiều so với định mức 63A ngay khi khởi động.
- MCB bị lỗi: Hiếm gặp hơn, nhưng cơ cấu bên trong MCB có thể bị hỏng.
Hướng xử lý:
Bước 1: Giữ MCB ở trạng thái OFF.
Bước 2: Tắt hoặc ngắt kết nối tất cả các thiết bị phụ tải phía sau MCB.
Bước 3: Bật lại MCB.
- Nếu MCB vẫn nhảy ngay lập tức khi không có tải: Khả năng cao là có ngắn mạch trên đường dây từ MCB đến các thiết bị, hoặc bản thân MCB bị lỗi. Cần dùng VOM đo kiểm tra cách điện của đường dây và kiểm tra thông mạch của MCB (ở trạng thái OFF phải hở mạch). Nếu đường dây bình thường, cần thay thế MCB.
- Nếu MCB giữ được trạng thái ON khi không có tải: Vấn đề nằm ở phụ tải.
Bước 4: Kết nối lại từng thiết bị phụ tải một và bật MCB. Thiết bị nào gây nhảy MCB chính là nguyên nhân gây quá tải hoặc ngắn mạch. Cần kiểm tra và sửa chữa hoặc thay thế thiết bị đó.
Bước 5: Nếu tổng tải của tất cả các thiết bị cộng lại vượt quá 63A (khi hoạt động bình thường), cần xem xét lại thiết kế mạch, chia tải sang các mạch khác hoặc nâng cấp MCB (nếu dây dẫn cho phép).
MCB nhảy sau một thời gian hoạt động:
Nguyên nhân có thể:
- Quá tải kéo dài (Prolonged Overload): Tổng công suất các thiết bị hoạt động đồng thời vượt quá định mức 63A trong một khoảng thời gian đủ để cơ cấu nhiệt tác động.
- Nhiệt độ môi trường quá cao: Nhiệt độ xung quanh MCB cao hơn nhiều so với thiết kế (ví dụ: tủ điện quá kín, thông gió kém) có thể làm giảm khả năng chịu tải của MCB, khiến nó nhảy ở mức dòng thấp hơn định mức.
- Tiếp xúc đầu nối kém: Điểm kết nối dây dẫn vào MCB bị lỏng hoặc oxy hóa, gây phát nóng tại chỗ, ảnh hưởng đến hoạt động của cơ cấu nhiệt.
- MCB bị lão hóa hoặc lỗi: Sau thời gian dài sử dụng, đặc tính bảo vệ của MCB có thể bị thay đổi.
Hướng xử lý:
- Bước 1: Kiểm tra nhiệt độ hoạt động của MCB và khu vực xung quanh. Nếu quá nóng, cần cải thiện thông gió cho tủ điện.
- Bước 2: Sử dụng ampe kìm đo dòng điện thực tế chạy qua MCB khi có tải. So sánh với dòng định mức 63A. Nếu dòng điện thường xuyên gần bằng hoặc vượt 63A, cần xem xét giảm tải hoặc nâng cấp bảo vệ.
- Bước 3: Ngắt điện, kiểm tra lại các đầu nối dây dẫn tại MCB. Siết lại nếu bị lỏng, làm sạch nếu có dấu hiệu oxy hóa.
- Bước 4: Nếu đã kiểm tra các yếu tố trên mà MCB vẫn nhảy bất thường, có thể MCB đã bị lỗi hoặc lão hóa. Nên thay thế bằng MCB mới.
Không thể bật MCB lên vị trí ON (Cần gạt không giữ được):
Nguyên nhân có thể:
- Vẫn còn sự cố: Đang có ngắn mạch hoặc quá tải nghiêm trọng trên mạch. Cơ chế trip-free đang hoạt động.
- Cơ cấu nhảy bị kẹt: Lỗi cơ khí bên trong MCB.
Hướng xử lý:
- Bước 1: Thực hiện lại quy trình kiểm tra ngắn mạch/quá tải như mục 1. Đảm bảo đã loại bỏ hết sự cố phía sau MCB.
- Bước 2: Nếu đã chắc chắn không còn sự cố mà vẫn không bật được MCB, thì MCB đã bị lỗi cơ khí. Cần thay thế MCB mới.
MCB không nhảy khi có sự cố rõ ràng (ví dụ: chập điện tóe lửa):
Nguyên nhân có thể:
- MCB bị lỗi nghiêm trọng: Cơ cấu cắt không hoạt động. Đây là tình huống cực kỳ nguy hiểm.
- Dòng sự cố không đủ lớn: Có thể dòng ngắn mạch thực tế thấp hơn ngưỡng tác động của cơ cấu từ, hoặc quá tải không đủ lớn/kéo dài để kích hoạt cơ cấu nhiệt (ít khả năng nếu sự cố rõ ràng).
- Chọn sai loại MCB: Sử dụng MCB có dòng định mức hoặc dòng cắt quá cao so với yêu cầu bảo vệ thực tế.
Hướng xử lý:
- Ngắt nguồn khẩn cấp: Ngắt ngay nguồn điện cấp cho MCB bằng thiết bị bảo vệ cấp cao hơn (aptomat tổng, cầu dao…).
- Kiểm tra và thay thế: MCB không nhảy khi có sự cố là một lỗi nghiêm trọng. Cần phải thay thế MCB này ngay lập tức bằng một MCB mới, đúng thông số kỹ thuật. Đồng thời, kiểm tra lại tính toán lựa chọn thiết bị bảo vệ cho mạch đó để đảm bảo phù hợp.
