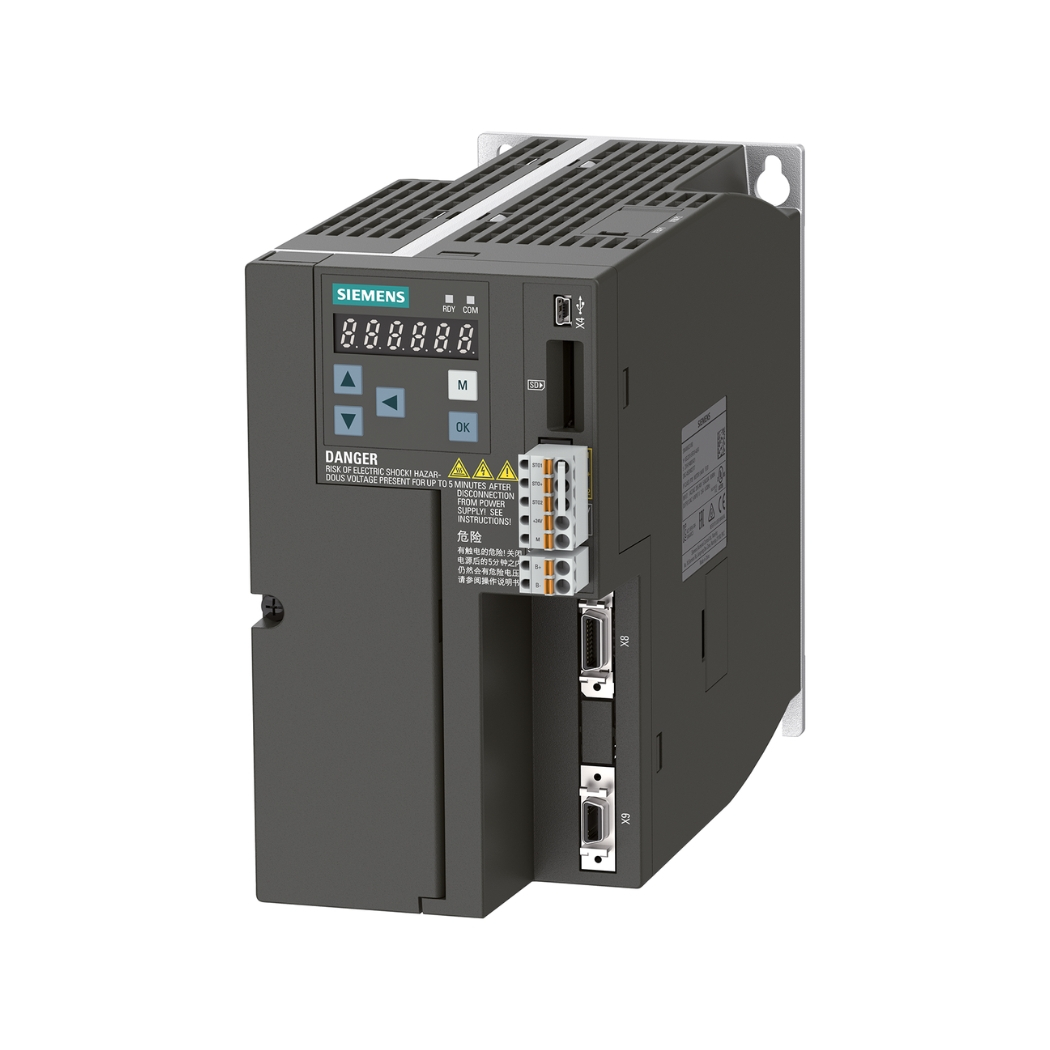

6SL3210-5FE11-5UF0 – Biến tần V90 3P 1.75kW Siemens

Download tài liệu biến tần V90

➢ SINAMICS V90 Catalogue

6SL3210-5FE11-5UF0 AC Servo V90 3P 1.75kW, trái tim của hệ thống điều khiển chuyển động chính xác và hiệu quả, chính là giải pháp đột phá mà các kỹ sư và nhà quản lý kỹ thuật đang tìm kiếm để nâng tầm hiệu suất sản xuất tại thanhthienphu.vn.

1. Khám phá Cấu tạo Tinh vi của 6SL3210-5FE11-5UF0

• Vỏ máy (Housing): Được làm từ vật liệu nhựa kỹ thuật cao cấp và kim loại, có độ bền cơ học cao, chống va đập tốt và tản nhiệt hiệu quả. Thiết kế vỏ đạt cấp bảo vệ IP20, ngăn chặn sự xâm nhập của vật rắn có kích thước lớn hơn 12.5mm và bảo vệ người dùng khỏi tiếp xúc với các bộ phận nguy hiểm bên trong. Các khe thông gió được bố trí hợp lý để tối ưu luồng khí làm mát.
• Khối công suất (Power Terminals): Bao gồm các cọc đấu nối cho nguồn điện ngõ vào (L1, L2, L3), ngõ ra kết nối đến động cơ servo (U, V, W), và kết nối với điện trở hãm ngoài (nếu cần). Các terminal này được thiết kế chắc chắn, dễ dàng đấu nối và đảm bảo tiếp xúc điện tốt, giảm thiểu tổn hao năng lượng và nguy cơ phát nhiệt.
• Khối Terminal điều khiển (Control Terminals): Nơi tập trung các kết nối tín hiệu quan trọng như ngõ vào/ra số (DI/DO), ngõ vào/ra tương tự (AI/AO), tín hiệu encoder từ động cơ, và các giao tiếp mạng (PROFINET, RS485/RS422). Việc bố trí rõ ràng, có đánh dấu chi tiết giúp quá trình đấu dây diễn ra nhanh chóng và chính xác, hạn chế tối đa sai sót.
• Màn hình hiển thị và Bàn phím (Operator Panel – Tùy chọn hoặc tích hợp): Một số phiên bản hoặc phụ kiện đi kèm có thể có màn hình LED 7 đoạn hoặc LCD nhỏ cùng các nút bấm cơ bản, cho phép người dùng thực hiện các thao tác cài đặt thông số cơ bản, giám sát trạng thái hoạt động và chẩn đoán lỗi trực tiếp trên thiết bị mà không cần kết nối máy tính.
• Quạt làm mát (Cooling Fan): Tích hợp quạt làm mát hiệu suất cao, hoạt động tự động dựa trên nhiệt độ bên trong drive, đảm bảo thiết bị luôn vận hành trong dải nhiệt độ cho phép, kéo dài tuổi thọ linh kiện và duy trì hiệu suất ổn định ngay cả khi hoạt động liên tục với tải nặng.
• Bo mạch điều khiển và Công suất (Control and Power Boards): Trái tim của bộ điều khiển, chứa đựng các vi xử lý mạnh mẽ, bộ nhớ, các mạch logic phức tạp và các linh kiện công suất (IGBT). Các bo mạch này được thiết kế với công nghệ tiên tiến, tối ưu hóa thuật toán điều khiển, mang lại khả năng đáp ứng nhanh, độ chính xác cao và hiệu quả năng lượng vượt trội.
• Cổng giao tiếp (Communication Ports): Bao gồm cổng Ethernet cho giao tiếp PROFINET tốc độ cao, cổng DB9 hoặc terminal cho giao tiếp USS/Modbus RTU, và cổng USB mini-B dùng để kết nối với máy tính cài đặt phần mềm V-ASSISTANT cho việc cấu hình và chẩn đoán.

2. Các tính năng Chính Ưu việt của 6SL3210-5FE11-5UF0

• Hiệu suất Động lực học Vượt trội: Với tần số đáp ứng tốc độ cao và thuật toán điều khiển tiên tiến, V90 đảm bảo thời gian định vị ngắn nhất và độ chính xác chuyển động tối ưu. Điều này cực kỳ quan trọng trong các ứng dụng đòi hỏi sự chính xác cao như máy CNC, robot gắp thả, máy đóng gói tốc độ cao, giúp nâng cao chất lượng sản phẩm và năng suất dây chuyền. Khả năng điều khiển mô-men mượt mà và ổn định ngay cả ở tốc độ thấp cũng là một điểm cộng lớn.
• Tối ưu hóa Tự động Bằng một Nút bấm (One-Button Tuning): Tính năng tự động dò tìm và tối ưu hóa thông số điều khiển giúp đơn giản hóa đáng kể quá trình cài đặt. Chỉ với một thao tác trên phần mềm V-ASSISTANT, hệ thống sẽ tự động điều chỉnh các tham số vòng lặp điều khiển (gain) để đạt được hiệu suất tốt nhất với tải thực tế, tiết kiệm thời gian và công sức cho kỹ sư vận hành, ngay cả với những người chưa có nhiều kinh nghiệm về servo.
• Tích hợp Sẵn Bộ hãm (Integrated Braking Resistor): Giúp tiêu tán năng lượng tái sinh hiệu quả trong quá trình giảm tốc hoặc hãm động cơ, bảo vệ bộ điều khiển khỏi quá áp DC-link và cho phép các chu kỳ làm việc năng động hơn mà không cần lắp thêm điện trở hãm ngoài cho nhiều ứng dụng phổ thông, tiết kiệm không gian tủ điện và chi phí.
• Chức năng An toàn Tích hợp STO (Safe Torque Off): Đạt tiêu chuẩn an toàn quốc tế SIL 2 / PL d, chức năng STO cho phép ngắt mô-men xoắn động cơ một cách an toàn mà không cần ngắt nguồn chính, đảm bảo an toàn cho người vận hành trong quá trình bảo trì hoặc xử lý sự cố, đồng thời giảm thiểu thời gian khởi động lại hệ thống.
• Hiệu quả Năng lượng Cao: Thiết kế mạch công suất tiên tiến và thuật toán điều khiển tối ưu giúp giảm thiểu tổn hao năng lượng trong quá trình vận hành, góp phần tiết kiệm chi phí điện năng đáng kể cho doanh nghiệp, phù hợp với xu hướng sản xuất xanh và bền vững.
• Phần mềm V-ASSISTANT Thân thiện: Công cụ phần mềm miễn phí trên máy tính, cung cấp giao diện đồ họa trực quan để cài đặt thông số, giám sát trạng thái, chẩn đoán lỗi, thực hiện tối ưu hóa tự động và sao lưu/phục hồi cấu hình một cách dễ dàng.

3. Hướng dẫn Kết nối 6SL3210-5FE11-5UF0 với Phần mềm V-ASSISTANT

Bước 1. Chuẩn bị Phần mềm và Cáp kết nối:

• Tải về phiên bản mới nhất của phần mềm SINAMICS V-ASSISTANT từ trang web hỗ trợ của Siemens (hoặc liên hệ thanhthienphu.vn để được hỗ trợ link tải). Phần mềm này hoàn toàn miễn phí.
• Cài đặt V-ASSISTANT lên máy tính cá nhân hoặc laptop chạy hệ điều hành Windows. Quá trình cài đặt khá đơn giản, chỉ cần làm theo các hướng dẫn trên màn hình.
• Chuẩn bị một sợi cáp USB có đầu nối Type A (cắm vào máy tính) và Type mini-B (cắm vào cổng USB trên mặt trước của bộ điều khiển V90). Đảm bảo cáp có chất lượng tốt để kết nối ổn định.

Bước 2. Kết nối Vật lý:

• Đảm bảo nguồn điện cấp cho bộ điều khiển 6SL3210-5FE11-5UF0 đã được ngắt an toàn.
• Cắm đầu cáp USB mini-B vào cổng USB tương ứng trên bộ điều khiển V90.
• Cắm đầu cáp USB Type A vào một cổng USB còn trống trên máy tính của bạn.
• Cấp lại nguồn điện cho bộ điều khiển V90. Máy tính sẽ tự động nhận diện thiết bị mới (có thể cần cài đặt driver USB lần đầu, thường đi kèm trong bộ cài V-ASSISTANT hoặc tự động tải về nếu máy tính có kết nối internet).

Bước 3. Khởi động V-ASSISTANT và Thiết lập Kết nối:

• Mở phần mềm SINAMICS V-ASSISTANT trên máy tính.
• Trên giao diện chính của phần mềm, tìm đến mục thiết lập kết nối hoặc tạo dự án mới.
• Phần mềm thường sẽ tự động quét và phát hiện bộ điều khiển V90 đang được kết nối qua cổng USB. Chọn đúng thiết bị 6SL3210-5FE11-5UF0 từ danh sách được phát hiện.
• Nếu không tự động phát hiện, bạn có thể cần chọn thủ công cổng COM ảo (Virtual COM Port) mà driver USB đã tạo ra cho kết nối V90 (có thể kiểm tra trong Device Manager của Windows).
• Nhấn nút ‘Connect’ hoặc ‘Online’ để thiết lập kết nối giữa phần mềm và bộ điều khiển.

Bước 4. Xác nhận Kết nối Thành công:

• Khi kết nối thành công, V-ASSISTANT sẽ hiển thị trạng thái ‘Online’ và các thông tin cơ bản của bộ điều khiển như mã sản phẩm, phiên bản firmware.
• Bạn có thể truy cập vào các menu chức năng như ‘Parameter’ (Thông số), ‘Commissioning’ (Vận hành thử), ‘Diagnostics’ (Chẩn đoán), ‘Optimization’ (Tối ưu hóa)…
• Lúc này, bạn đã sẵn sàng để thực hiện các thao tác cấu hình, giám sát và tinh chỉnh bộ điều khiển servo V90 của mình.

4. Làm chủ Lập trình và Vận hành Bộ Servo 6SL3210-5FE11-5UF0

1. Cấu hình Thông số Cơ bản (Basic Commissioning):

• Chọn Động cơ: Trong V-ASSISTANT, điều hướng đến mục cấu hình động cơ. Chọn đúng mã động cơ SIMOTICS S-1FL6 mà bạn đang sử dụng cùng với bộ điều khiển 6SL3210-5FE11-5UF0. Phần mềm đã có sẵn thư viện thông số của các động cơ tương thích, việc chọn đúng mã sẽ tự động nạp các thông số mặc định quan trọng của động cơ.
• Cài đặt Encoder: Xác nhận loại encoder (Incremental TTL/HTL hoặc Absolute SSI) và độ phân giải của encoder đang sử dụng. Thông số này thường cũng được tự động cập nhật khi chọn đúng mã động cơ.
• Chọn Chế độ Điều khiển: Xác định chế độ vận hành chính cho ứng dụng của bạn (ví dụ: PTI cho điều khiển vị trí từ PLC, PROFINET cho tích hợp hệ thống TIA Portal, Internal Speed cho điều khiển tốc độ đơn giản). Cấu hình các thông số liên quan đến chế độ đã chọn (ví dụ: định dạng tín hiệu xung cho PTI, địa chỉ IP cho PROFINET).
• Cấu hình Ngõ vào/ra (I/O Configuration): Gán chức năng cho các ngõ vào số (DI) như tín hiệu cho phép chạy (Enable), dừng khẩn cấp (Emergency Stop), chọn chế độ, xóa lỗi (Fault Reset)… và cấu hình các ngõ ra số (DO) để báo trạng thái như sẵn sàng (Ready), đang chạy (Running), có lỗi (Fault)… Tương tự với các ngõ vào/ra tương tự (AI/AO) nếu sử dụng (ví dụ: AI cho tín hiệu đặt tốc độ, AO cho tín hiệu báo tốc độ thực tế).

2. Tối ưu hóa Vòng lặp Điều khiển (Control Loop Optimization):

• Tối ưu hóa Tự động (Auto-Tuning): Đây là bước quan trọng để đạt hiệu suất động lực học tốt nhất. Sử dụng chức năng ‘One-Button Tuning’ trong V-ASSISTANT. Phần mềm sẽ điều khiển động cơ thực hiện một số chuyển động thử nghiệm và tự động tính toán, điều chỉnh các thông số khuếch đại (Gain) của vòng lặp vị trí, tốc độ và dòng điện để phù hợp với quán tính tải thực tế.
• Tinh chỉnh Thủ công (Manual Tuning – Nâng cao): Đối với các ứng dụng đặc biệt phức tạp hoặc yêu cầu hiệu suất cực cao, kỹ sư có kinh nghiệm có thể tinh chỉnh thủ công các thông số Gain và bộ lọc (Filter) để tối ưu hóa đáp ứng, giảm overshoot hoặc rung động. V-ASSISTANT cung cấp công cụ ‘Trace Function’ để ghi lại và phân tích đồ thị đáp ứng của hệ thống, hỗ trợ quá trình tinh chỉnh này.

3. Cài đặt Giới hạn và Bảo vệ (Limits and Protection):

• Giới hạn Hành trình (Software Limit Switches): Cài đặt giới hạn vị trí bằng phần mềm để ngăn động cơ di chuyển vượt quá phạm vi làm việc an toàn, ngay cả khi công tắc hành trình vật lý gặp sự cố.
• Giới hạn Tốc độ và Mô-men (Speed/Torque Limits): Đặt giới hạn tốc độ quay và mô-men xoắn tối đa cho phép để bảo vệ cơ cấu cơ khí và động cơ.
• Thông số Bảo vệ Động cơ và Bộ điều khiển: Kiểm tra và cấu hình các thông số bảo vệ như quá dòng, quá áp, quá nhiệt, mất pha… để đảm bảo an toàn cho thiết bị.

4. Lập trình Chuyển động (Motion Programming – Chủ yếu qua PLC):

• Bản thân bộ điều khiển V90 chủ yếu nhận lệnh điều khiển từ thiết bị cấp trên (PLC, bộ điều khiển chuyển động chuyên dụng).
• Với chế độ PTI: Lập trình trong PLC để phát ra chuỗi xung (Pulse) và tín hiệu chiều (Direction) tương ứng với quỹ đạo chuyển động mong muốn (ví dụ: di chuyển đến vị trí tuyệt đối/tương đối, chạy với tốc độ không đổi).
• Với chế độ PROFINET: Sử dụng các khối chức năng (Function Blocks) tiêu chuẩn của Siemens (như trong TIA Portal) để gửi các lệnh điều khiển vị trí, tốc độ, mô-men và nhận phản hồi trạng thái từ V90 qua mạng thời gian thực. Đây là phương pháp mạnh mẽ và linh hoạt nhất cho các hệ thống phức tạp.
• Với chế độ Internal Speed/Torque: Có thể sử dụng các DI để chọn các giá trị tốc độ/mô-men đặt trước đã được lưu trong thông số của V90.

5. Lưu trữ và Sao lưu Cấu hình:

• Sau khi hoàn tất cấu hình và tối ưu hóa, đừng quên lưu lại toàn bộ bộ thông số vào bộ nhớ cố định (ROM) của bộ điều khiển V90.
• Sử dụng V-ASSISTANT để sao lưu tệp cấu hình (.VAP) vào máy tính. Tệp này rất quan trọng để phục hồi nhanh chóng cài đặt khi cần thay thế thiết bị hoặc triển khai cho các hệ thống tương tự.

5. Giải pháp cho Các Lỗi Thường Gặp trên 6SL3210-5FE11-5UF0

6. Liên hệ thanhthienphu.vn Ngay Hôm Nay

Bộ điều khiển servo 6SL3210-5FE11-5UF0 AC Servo V90 3P 1.75kW không chỉ là một thiết bị phần cứng đơn thuần, mà là một giải pháp toàn diện giúp bạn giải quyết những thách thức về hiệu suất, độ chính xác, chi phí vận hành và an toàn trong hệ thống tự động hóa của mình.

Tại sao nên chọn Thanh Thiên Phú làm đối tác cung cấp 6SL3210-5FE11-5UF0?

• Chuyên môn sâu rộng: Đội ngũ kỹ sư của chúng tôi có nhiều năm kinh nghiệm thực tế trong lĩnh vực tự động hóa và truyền động điện, am hiểu sâu sắc về dòng sản phẩm SINAMICS V90 cũng như các ứng dụng đa dạng trong công nghiệp Việt Nam.
• Hàng chính hãng: Cam kết cung cấp 100% sản phẩm Siemens chính hãng, có đầy đủ chứng từ CO/CQ.
• Giá cả cạnh tranh: Chính sách giá ưu đãi, linh hoạt, phù hợp với ngân sách của các doanh nghiệp vừa và nhỏ cũng như các dự án lớn.
• Hỗ trợ kỹ thuật tận tâm: Không chỉ dừng lại ở việc bán hàng, chúng tôi đồng hành cùng bạn trong suốt quá trình từ lựa chọn sản phẩm, hỗ trợ lắp đặt, cài đặt, đến xử lý sự cố và bảo trì sau bán hàng.
• Uy tín đã được khẳng định: Thanh Thiên Phú tự hào là đối tác tin cậy của hàng ngàn khách hàng là các kỹ sư, nhà máy, xí nghiệp trên khắp cả nước.

Nhấc máy lên và gọi ngay cho các chuyên gia của Thanh Thiên Phú qua số hotline 08.12.77.88.99. Chúng tôi luôn sẵn lòng lắng nghe nhu cầu của bạn, tư vấn giải pháp tối ưu nhất với bộ điều khiển servo 6SL3210-5FE11-5UF0.

Hoặc ghé thăm chúng tôi tại:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn trở thành người bạn đồng hành đáng tin cậy trên con đường chinh phục những đỉnh cao mới trong tự động hóa công nghiệp.
