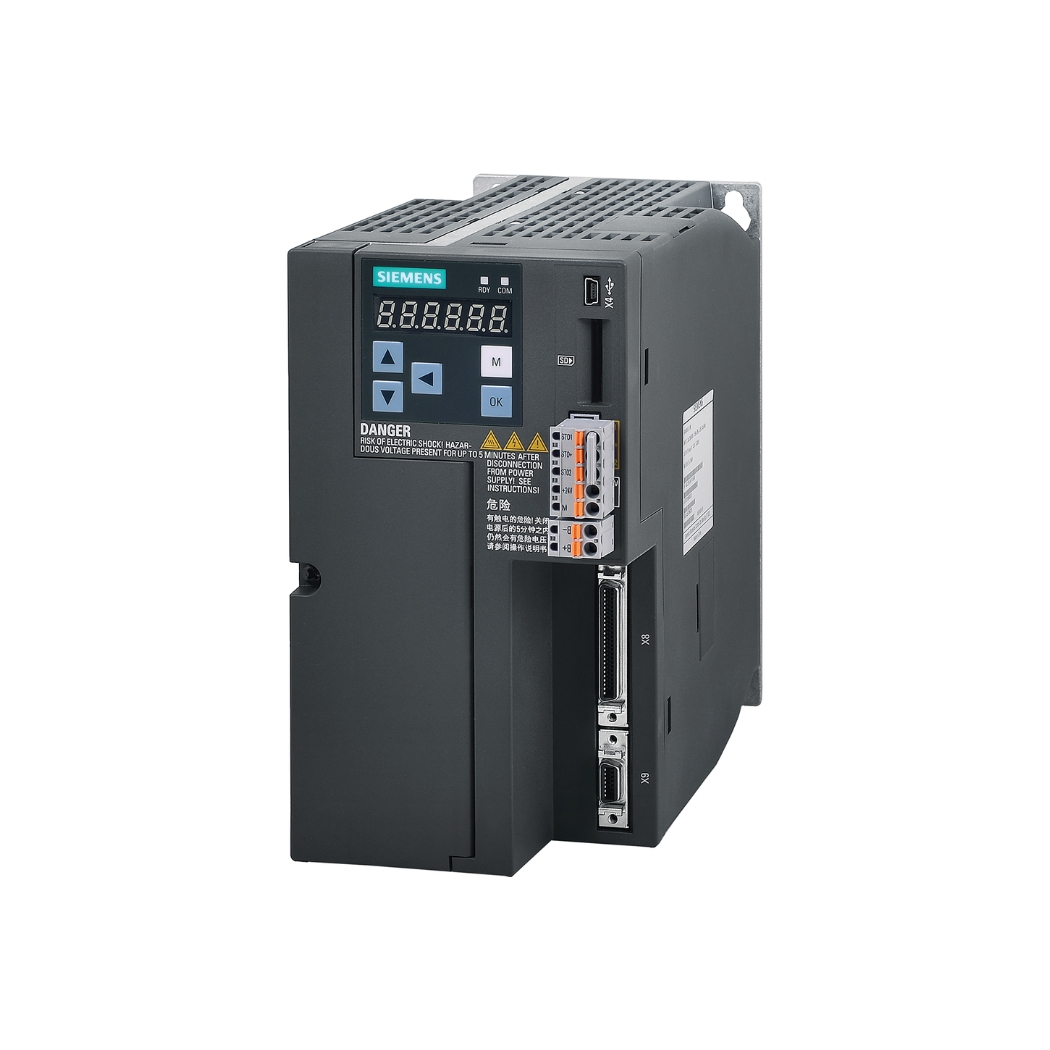

6SL3210-5FE11-5UA0 AC Servo V90 3P 1.75kW là trái tim mạnh mẽ cho mọi hệ thống tự động hóa đòi hỏi sự chính xác và hiệu suất vượt trội, một giải pháp điều khiển chuyển động tiên tiến mà thanhthienphu.vn tự hào mang đến cho các kỹ sư và doanh nghiệp Việt Nam.

Thiết bị truyền động servo thế hệ mới này từ Siemens không chỉ là một linh kiện điện tử, mà còn là chìa khóa mở ra cánh cửa nâng cao năng suất, tiết kiệm chi phí và đảm bảo an toàn vận hành tối ưu cho dây chuyền sản xuất của bạn, giúp tối ưu hóa quy trình và nâng cao chất lượng sản phẩm đầu ra.

1. Cấu tạo sản phẩm 6SL3210-5FE11-5UA0

Mạch lực (Power Circuit): Đây là trái tim cung cấp năng lượng cho động cơ servo. Bao gồm bộ chỉnh lưu để chuyển đổi nguồn AC 3 pha thành DC, tụ điện lưu trữ năng lượng và bộ nghịch lưu IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao để tạo ra điện áp AC 3 pha có tần số và biên độ thay đổi, điều khiển chính xác tốc độ và mô-men xoắn của động cơ.

Mạch điều khiển (Control Circuit): Bộ não xử lý thông tin và ra quyết định. Sử dụng vi xử lý tốc độ cao để thực hiện các thuật toán điều khiển phức tạp, đọc tín hiệu từ encoder, nhận lệnh từ PLC hoặc HMI qua các giao diện truyền thông (PTI, PROFINET, USS/Modbus), và gửi tín hiệu điều khiển đến mạch lực. Mạch điều khiển còn quản lý các chức năng bảo vệ (quá dòng, quá áp, quá nhiệt, mất pha…), giám sát trạng thái hoạt động và xử lý các ngõ vào/ra số và analog.

Các cổng kết nối (Interfaces):

• Đầu nối nguồn (X1, X2): Kết nối nguồn điện AC 3 pha đầu vào và đầu ra DC bus (cho các ứng dụng chia sẻ năng lượng).
• Đầu nối động cơ (X3): Kết nối cáp động lực đến động cơ servo 1FL6.
• Đầu nối Encoder (X4): Kết nối cáp tín hiệu từ encoder của động cơ (Incremental TTL hoặc Absolute SSI).
• Đầu nối I/O (X5): Bao gồm các ngõ vào/ra số (DI/DO), ngõ vào/ra analog (AI/AO) cho việc kết nối với cảm biến, nút nhấn, đèn báo và các thiết bị ngoại vi khác.
• Cổng PROFINET (X7 – trên phiên bản PN): 2 cổng RJ45 cho kết nối mạng PROFINET, hỗ trợ truyền thông thời gian thực và cấu hình linh hoạt.
• Cổng RS485 (X8): Hỗ trợ giao thức USS hoặc Modbus RTU cho các hệ thống điều khiển đơn giản hơn hoặc kết nối với HMI.
• Cổng USB Mini-B (X9): Dùng để kết nối trực tiếp với máy tính cài đặt phần mềm V-Assistant, giúp việc cấu hình, giám sát và chẩn đoán lỗi trở nên dễ dàng và trực quan hơn bao giờ hết.

Màn hình hiển thị và Nút bấm (trên một số dòng servo, V90 thường dùng LED trạng thái): Cung cấp thông tin trạng thái cơ bản và mã lỗi thông qua đèn LED 7 đoạn hoặc các đèn LED chỉ thị, giúp người vận hành nhanh chóng nắm bắt tình trạng thiết bị.

Bộ hãm tích hợp (Integrated Braking Resistor): Giúp hấp thụ năng lượng tái sinh từ động cơ trong quá trình hãm, đảm bảo an toàn cho biến tần và hệ thống. Với công suất 1.75kW, bộ hãm tích hợp thường đủ cho nhiều ứng dụng phổ thông.

2. Các tính năng chính của sản phẩm 6SL3210-5FE11-5UA0

Hiệu suất điều khiển vượt trội:

• Băng thông vòng lặp tốc độ cao: Cho phép đáp ứng nhanh với các thay đổi về tải và lệnh điều khiển, đảm bảo độ chính xác vị trí và tốc độ cao ngay cả trong các ứng dụng động. Theo nghiên cứu, hệ thống servo hiện đại có thể cải thiện độ chính xác định vị lên đến 10 lần so với hệ thống động cơ AC thông thường kết hợp biến tần.
• Tự động dò thông số (Auto-tuning): Tính năng thông minh này giúp tối ưu hóa các tham số điều khiển (gain) chỉ bằng một cú nhấp chuột trong phần mềm V-Assistant. Nó tự động điều chỉnh để phù hợp với đặc tính cơ khí của hệ thống, tiết kiệm đáng kể thời gian và công sức commissioning cho kỹ sư, đồng thời đảm bảo hiệu suất vận hành tối ưu mà không cần kiến thức chuyên sâu về lý thuyết điều khiển.
• Chức năng triệt tiêu rung động (Vibration Suppression): Giảm thiểu rung động cơ khí ở cuối hành trình hoặc trong quá trình di chuyển, giúp tăng độ chính xác gia công, cải thiện chất lượng sản phẩm và kéo dài tuổi thọ cơ cấu chấp hành.

Đa dạng chế độ điều khiển và giao diện:

• Hỗ trợ nhiều chế độ: Bao gồm Điều khiển vị trí nội (Internal Position Control – EPos) với khả năng lưu trữ và thực thi các profile chuyển động phức tạp, Điều khiển tốc độ và Điều khiển mô-men xoắn, mang lại sự linh hoạt tối đa cho mọi loại ứng dụng.
• Giao diện Pulse Train Input (PTI): Phổ biến và tương thích với nhiều bộ điều khiển (PLC, motion controller) hỗ trợ ngõ ra xung tốc độ cao.
• Giao diện PROFINET (PN – tùy chọn): Tiêu chuẩn truyền thông Ethernet công nghiệp hàng đầu của Siemens, cho phép truyền thông thời gian thực (Real-time), tốc độ cao, tích hợp liền mạch vào hệ sinh thái TIA Portal, dễ dàng đồng bộ hóa nhiều trục và chẩn đoán lỗi tập trung. Đây là lựa chọn lý tưởng cho các hệ thống tự động hóa phức tạp và yêu cầu cao về hiệu suất mạng.
• USS/Modbus RTU: Giao thức truyền thông nối tiếp đơn giản, tiết kiệm chi phí cho các ứng dụng cơ bản hoặc kết nối HMI.

Dễ dàng cài đặt và vận hành:

• Phần mềm SINAMICS V-Assistant: Công cụ cấu hình và chẩn đoán miễn phí, giao diện đồ họa trực quan, thân thiện với người dùng. Việc cài đặt thông số, giám sát trạng thái, sao lưu/phục hồi cấu hình, chẩn đoán lỗi trở nên đơn giản hơn bao giờ hết, ngay cả với những kỹ sư ít kinh nghiệm.
• Kết nối USB tiện lợi: Cho phép kết nối trực tiếp với PC mà không cần bộ chuyển đổi phức tạp.
• Thiết kế tối ưu cho lắp đặt: Kích thước nhỏ gọn, các đầu nối rõ ràng, hỗ trợ lắp đặt sát nhau giúp tiết kiệm không gian tủ điện.

An toàn và Tin cậy:

• Chức năng An toàn Tích hợp STO (Safe Torque Off): Đạt chuẩn SIL 2 (IEC 61508) và PL d (ISO 13849-1), cho phép ngắt mô-men xoắn của động cơ một cách an toàn mà không cần dùng contactor công suất lớn ở đầu ra, giúp đơn giản hóa thiết kế mạch an toàn, giảm chi phí và tăng độ tin cậy. Đây là một yêu cầu ngày càng quan trọng trong các nhà máy hiện đại để đảm bảo an toàn cho người vận hành.
• Các chức năng bảo vệ toàn diện: Bảo vệ chống quá dòng, quá áp, thấp áp, quá nhiệt (cho cả drive và động cơ), ngắn mạch, chạm đất, lỗi encoder… giúp bảo vệ thiết bị và hệ thống khỏi hư hỏng, giảm thiểu thời gian dừng máy không mong muốn.

Tối ưu hóa cho động cơ SIMOTICS S-1FL6: Bộ điều khiển 6SL3210-5FE11-5UA0 được thiết kế để hoạt động hoàn hảo với dòng động cơ servo SIMOTICS S-1FL6 của Siemens, tạo thành một hệ thống servo đồng bộ, hiệu suất cao và tiết kiệm chi phí. Sự kết hợp này đảm bảo hiệu năng tối ưu và độ tin cậy đã được kiểm chứng.

3. Hướng Dẫn Chi Tiết Kết Nối 6SL3210-5FE11-5UA0 Với Phần Mềm

A. Chuẩn bị cần thiết:

1. Bộ điều khiển Servo 6SL3210-5FE11-5UA0: Đảm bảo đã được cấp nguồn phù hợp (nguồn điều khiển 24VDC nếu cần thiết lập mà không cấp nguồn động lực, hoặc cả nguồn động lực 3 pha 380-480VAC).
2. Máy tính cá nhân (PC/Laptop): Chạy hệ điều hành Windows (kiểm tra phiên bản tương thích với V-Assistant trên trang web của Siemens).
3. Phần mềm SINAMICS V-Assistant: Tải phiên bản mới nhất từ trang web hỗ trợ của Siemens Industry Online Support (SIOS). Cài đặt phần mềm lên máy tính.
4. Cáp USB: Loại cáp có một đầu là USB Type A (cắm vào máy tính) và đầu kia là Mini-USB Type B (cắm vào cổng USB trên V90).

B. Các bước thực hiện kết nối:

Bước 1: Kết nối vật lý

• Cắm đầu Mini-USB Type B của cáp USB vào cổng USB nằm ở mặt trước của bộ điều khiển 6SL3210-5FE11-5UA0.
• Cắm đầu USB Type A còn lại vào một cổng USB trống trên máy tính của bạn.
• Hệ điều hành Windows sẽ tự động nhận diện thiết bị mới và có thể yêu cầu cài đặt driver. Thông thường, driver này được tích hợp sẵn trong bộ cài V-Assistant hoặc Windows có thể tự tìm kiếm. Nếu gặp khó khăn, bạn có thể tải driver USB riêng từ trang SIOS của Siemens.

Bước 2: Khởi động phần mềm V-Assistant

• Sau khi cài đặt thành công, mở phần mềm SINAMICS V-Assistant trên máy tính của bạn.
• Giao diện chính của phần mềm sẽ xuất hiện.

Bước 3: Thiết lập kết nối trong V-Assistant

• Trên thanh công cụ hoặc menu của V-Assistant, tìm tùy chọn để thiết lập kết nối mới hoặc quét tìm thiết bị. Thường có biểu tượng kết nối hoặc mục menu “Communication” / “Connect”.
• Phần mềm sẽ tự động quét các cổng COM ảo (Virtual COM Port) được tạo ra bởi kết nối USB với V90. Chọn đúng cổng COM tương ứng với V90 của bạn (thường có tên gợi ý liên quan đến Siemens hoặc SINAMICS). Nếu không chắc chắn, bạn có thể kiểm tra trong Device Manager của Windows (mục Ports COM & LPT).
• Nhấn nút “Connect” hoặc “Establish Connection”.

Bước 4: Xác nhận kết nối thành công

• Nếu kết nối thành công, V-Assistant sẽ hiển thị thông tin về bộ điều khiển 6SL3210-5FE11-5UA0 được kết nối, ví dụ như mã sản phẩm, phiên bản firmware. Trạng thái kết nối thường được chỉ báo bằng một biểu tượng màu xanh hoặc dòng chữ “Connected”.
• Lúc này, bạn đã có thể truy cập vào các chức năng của phần mềm như đọc/ghi thông số (Parameter), giám sát (Monitoring), chẩn đoán (Diagnostics), điều khiển thử nghiệm (Commissioning/Jog), thực hiện auto-tuning…

Một số lưu ý quan trọng:

• Phiên bản Firmware và V-Assistant: Luôn đảm bảo phiên bản V-Assistant bạn sử dụng tương thích với phiên bản firmware của V90. Nên sử dụng phiên bản V-Assistant mới nhất được khuyến nghị cho firmware drive của bạn. Thông tin này có trên trang SIOS.
• Nguồn cấp cho V90: Để thực hiện cấu hình đầy đủ và chạy thử động cơ, cần cấp cả nguồn động lực 3 pha cho V90. Tuy nhiên, chỉ cần cấp nguồn điều khiển 24VDC (nếu có) là đã có thể kết nối V-Assistant để đọc/ghi thông số cơ bản.
• Ngắt kết nối an toàn: Trước khi rút cáp USB, hãy ngắt kết nối trong phần mềm V-Assistant trước bằng cách nhấn nút “Disconnect” hoặc đóng phần mềm.
• Hỗ trợ từ thanhthienphu.vn: Nếu bạn gặp bất kỳ khó khăn nào trong quá trình kết nối hoặc sử dụng V-Assistant, đừng ngần ngại liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99. Chúng tôi luôn sẵn lòng hỗ trợ bạn.

4. Hướng Dẫn Cơ Bản Lập Trình Servo 6SL3210-5FE11-5UA0

A. Các bước lập trình cơ bản sử dụng V-Assistant:

Bước 1: Cấu hình Thông số Động cơ và Encoder (Motor and Encoder Configuration)

• Trong V-Assistant, truy cập vào mục cấu hình động cơ (thường trong “Configuration” hoặc “Parameter” -> “Motor Data”).
• Chọn đúng mã động cơ SIMOTICS S-1FL6 mà bạn đang sử dụng. V-Assistant có sẵn danh sách các động cơ tương thích. Nếu sử dụng động cơ của hãng khác, bạn cần nhập thủ công các thông số kỹ thuật của động cơ đó (công suất, điện áp, dòng điện, số cặp cực, hằng số mô-men…).
• Chọn loại encoder đang sử dụng (Incremental TTL, Absolute EnDat…) và nhập độ phân giải của encoder (ví dụ: 2500 xung/vòng cho Incremental, hoặc số bit cho Absolute).
• Việc cấu hình chính xác thông số động cơ và encoder là cực kỳ quan trọng để V90 có thể điều khiển chính xác.

Bước 2: Cài đặt Chế độ Hoạt động (Operating Mode Selection)

Xác định chế độ điều khiển chính mà bạn muốn sử dụng:

• Pulse Train Position Control (PTI): Chế độ điều khiển vị trí bằng tín hiệu xung/chiều từ PLC/Controller bên ngoài. Đây là chế độ mặc định và phổ biến cho 6SL3210-5FE11-5UA0. Bạn cần cài đặt các thông số liên quan như tỷ lệ điện tử (electronic gear ratio), loại tín hiệu xung (A/B phase, Pulse/Direction), logic tín hiệu.
• Internal Positioning (IPOS): Chế độ điều khiển vị trí nội bộ, V90 tự thực hiện di chuyển đến các vị trí được lập trình sẵn (tối đa 8 vị trí) dựa trên tín hiệu kích hoạt từ ngõ vào số (DI). Cần cấu hình các vị trí, tốc độ, gia tốc/giảm tốc cho từng bước di chuyển.
• Speed Control Mode: Điều khiển tốc độ dựa trên tín hiệu analog đầu vào (AI) hoặc giá trị đặt nội bộ.
• Torque Control Mode: Điều khiển mô-men xoắn dựa trên tín hiệu analog đầu vào (AI) hoặc giá trị đặt nội bộ.

Chọn chế độ mong muốn trong V-Assistant (thường trong “Configuration” -> “Control Mode”).

Bước 3: Cấu hình Ngõ vào/ra Số và Tương tự (DI/DO/AI/AO Configuration)

• Gán chức năng cụ thể cho từng ngõ vào số (DI), ví dụ: Servo ON (kích hoạt drive), Reset Fault (xóa lỗi), CW/CCW Limit (giới hạn hành trình), Trigger IPOS (kích hoạt chạy vị trí nội bộ), lựa chọn chế độ…
• Gán chức năng cho các ngõ ra số (DO), ví dụ: Servo Ready (báo sẵn sàng), Fault (báo lỗi), In Position (báo đến vị trí), Speed Reached (báo đạt tốc độ)…
• Cấu hình dải tín hiệu và chức năng cho ngõ vào tương tự (AI), ví dụ: đặt tốc độ, đặt mô-men.
• Cấu hình tín hiệu xuất ra từ ngõ ra tương tự (AO), ví dụ: giám sát tốc độ thực, giám sát mô-men thực.
• Việc cấu hình I/O giúp V90 tương tác hiệu quả với PLC và các thiết bị ngoại vi khác trong hệ thống.

Bước 4: Tinh chỉnh Vòng lặp Điều khiển (Control Loop Tuning – Auto-tuning & Manual Tuning)

• Auto-tuning: Sử dụng chức năng “One-button tuning” hoặc “Real-time tuning” trong V-Assistant để drive tự động tối ưu hóa các tham số khuếch đại (gain) của vòng lặp vị trí, tốc độ và dòng điện. Đây là bước quan trọng để đảm bảo hệ thống hoạt động ổn định, đáp ứng nhanh và không bị rung động (oscillation).
• Manual Tuning: Đối với các ứng dụng đòi hỏi hiệu suất cao hoặc có đặc tính tải phức tạp, kỹ sư có kinh nghiệm có thể tinh chỉnh thủ công các tham số gain (P gain, I gain, D gain) của các vòng lặp để đạt được đáp ứng mong muốn. V-Assistant cung cấp công cụ Trace (đồ thị) để phân tích đáp ứng của hệ thống trong quá trình tinh chỉnh.

Bước 5: Cài đặt Giới hạn và Bảo vệ (Limits and Protection Settings)

• Đặt giới hạn tốc độ, giới hạn mô-men xoắn để bảo vệ cơ cấu cơ khí và động cơ.
• Cấu hình các chức năng bảo vệ như giới hạn hành trình mềm (software limits), phản ứng khi gặp lỗi (ví dụ: dừng tự do, dừng nhanh).
• Kiểm tra và cấu hình chức năng an toàn STO nếu cần thiết.

Bước 6: Chạy thử và Giám sát (Commissioning and Monitoring)

• Sử dụng chức năng Jog trong V-Assistant để chạy thử động cơ ở tốc độ thấp, kiểm tra chiều quay, hoạt động của encoder và các giới hạn cơ bản.
• Thực hiện chức năng Homing (về gốc) nếu ứng dụng yêu cầu.
• Sử dụng chức năng Monitoring và Trace để theo dõi các thông số quan trọng (tốc độ, vị trí, dòng điện, mô-men, trạng thái I/O, mã lỗi…) trong quá trình vận hành thử nghiệm và hoạt động thực tế.

Bước 7: Sao lưu Cấu hình (Backup Parameters)

Sau khi hoàn tất cấu hình và tinh chỉnh, hãy sử dụng chức năng Backup trong V-Assistant để lưu lại toàn bộ file thông số của drive. Điều này rất quan trọng để dễ dàng phục hồi cài đặt khi cần thiết hoặc sao chép cấu hình cho các drive tương tự.

B. Lập trình với PLC (Ví dụ qua PTI):

Khi sử dụng chế độ PTI, việc lập trình chính diễn ra trên PLC:

1. PLC Output: Xuất tín hiệu xung (Pulse) và tín hiệu chiều (Direction) đến các ngõ vào DI tương ứng trên V90. Tần số xung quyết định tốc độ, số lượng xung quyết định quãng đường di chuyển.
2. PLC Input: Nhận tín hiệu phản hồi từ các ngõ ra DO của V90 (Servo Ready, In Position, Fault…).
3. Logic Điều khiển: PLC thực hiện logic điều khiển chuyển động (tạo profile di chuyển, kiểm tra điều kiện, xử lý tín hiệu phản hồi) và gửi lệnh đến V90 thông qua tín hiệu xung/chiều.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-5FE11-5UA0
