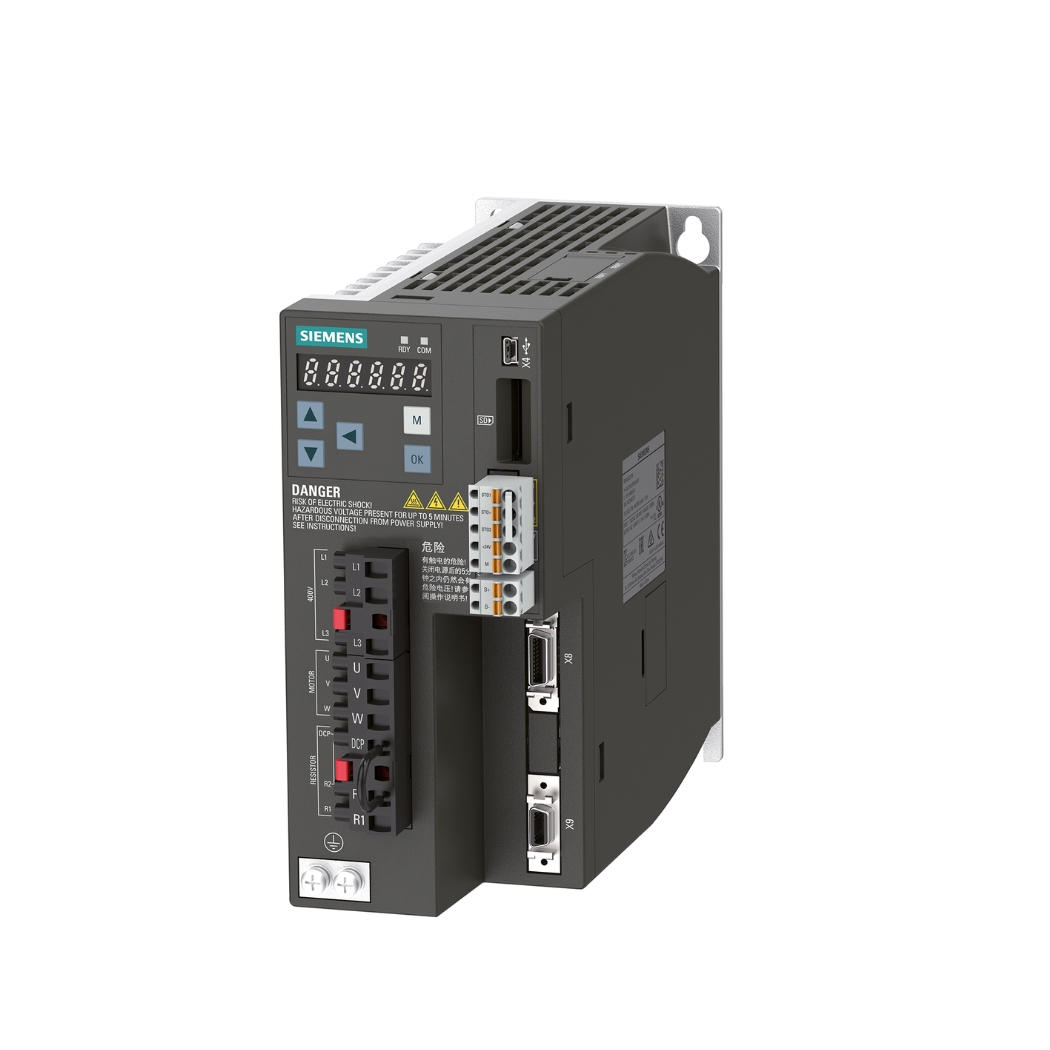

6SL3210-5FE11-0UF0 AC Servo V90 3 Pha 1kW, một giải pháp truyền động servo mạnh mẽ từ Siemens, đang mở ra kỷ nguyên mới cho tự động hóa công nghiệp, mang đến sự chính xác, linh hoạt và hiệu suất vượt trội cho mọi ứng dụng điều khiển chuyển động, và thanhthienphu.vn tự hào là đối tác đồng hành, mang giải pháp đỉnh cao này đến gần hơn với các kỹ sư và doanh nghiệp Việt Nam.
1. Khám phá cấu tạo bên trong của 6SL3210-5FE11-0UF0
- Khối Công suất (Power Module): Chứa các linh kiện công suất như cầu chỉnh lưu, tụ điện DC link, và module nghịch lưu IGBT (Insulated Gate Bipolar Transistor). Đây là trái tim cung cấp năng lượng cho động cơ servo, chuyển đổi nguồn AC thành DC và sau đó thành AC với tần số và điện áp thay đổi để điều khiển động cơ một cách chính xác. Siemens sử dụng các linh kiện bán dẫn chất lượng cao, có khả năng chịu dòng và áp lớn, đảm bảo hiệu suất chuyển đổi năng lượng cao và tổn hao thấp.
- Khối Điều khiển (Control Module): Bao gồm vi xử lý tốc độ cao, bộ nhớ, các mạch logic xử lý tín hiệu từ encoder, tín hiệu điều khiển từ PLC hoặc bộ điều khiển cấp trên, và các thuật toán điều khiển phức tạp (PID, điều khiển vòng kín vị trí, tốc độ, mô-men). Khối này chịu trách nhiệm tính toán và đưa ra tín hiệu điều khiển chính xác đến khối công suất, đảm bảo động cơ servo hoạt động đúng theo yêu cầu về vị trí, tốc độ hoặc mô-men.
- Các Cổng Kết Nối (Connectors): Được bố trí khoa học, dễ dàng truy cập, bao gồm cổng cấp nguồn AC, cổng kết nối động cơ servo, cổng kết nối encoder, cổng truyền thông (PROFINET, PTI), cổng I/O số và analog, cổng kết nối điện trở hãm ngoài (nếu cần). Các cổng kết nối được thiết kế chắc chắn, đảm bảo tiếp xúc tốt và chống nhiễu hiệu quả.
- Màn hình Hiển thị và Nút Nhấn (Tùy chọn hoặc tích hợp): Một số phiên bản có thể có màn hình LED 7 đoạn đơn giản và các nút nhấn cơ bản để hiển thị trạng thái hoạt động, mã lỗi và thực hiện một số cài đặt nhanh chóng mà không cần kết nối máy tính.
2. Những tính năng vượt trội của 6SL3210-5FE11-0UF0
- Đáp ứng Động lực Cao (High Dynamic Response): Với băng thông vòng lặp tốc độ lên đến 550 Hz và thuật toán điều khiển tiên tiến, V90 1kW có khả năng tăng tốc, giảm tốc cực nhanh và đáp ứng chính xác các thay đổi về tốc độ và vị trí. Điều này cực kỳ quan trọng trong các ứng dụng đòi hỏi chu kỳ làm việc ngắn và độ chính xác cao như máy đóng gói, máy cắt tốc độ cao, robot gắp thả sản phẩm.
- Tích hợp Đa dạng Giao thức Truyền thông: Hỗ trợ PROFINET (PN) – tiêu chuẩn truyền thông Ethernet công nghiệp hàng đầu của Siemens, cho phép tích hợp liền mạch vào hệ thống điều khiển SIMATIC PLC, dễ dàng cấu hình và trao đổi dữ liệu tốc độ cao. Bên cạnh đó, phiên bản PTI (Pulse Train Input) cung cấp giải pháp điều khiển vị trí đơn giản, tiết kiệm chi phí khi kết nối với các PLC không hỗ trợ PROFINET. Giao tiếp USS/Modbus RTU cũng được hỗ trợ, tăng tính linh hoạt khi kết nối với các thiết bị khác.
- Chức năng Định vị Cơ bản Tích hợp (Basic Positioner – EPos): Tính năng mạnh mẽ này cho phép bộ điều khiển V90 tự thực hiện các tác vụ định vị đơn giản (di chuyển đến vị trí tuyệt đối/tương đối, di chuyển về gốc) mà không cần bộ điều khiển chuyển động chuyên dụng hoặc lập trình phức tạp trên PLC. Người dùng có thể cấu hình tới 31 điểm vị trí thông qua phần mềm V-ASSISTANT hoặc qua truyền thông, giúp tiết kiệm chi phí và đơn giản hóa hệ thống cho các ứng dụng định vị cơ bản.
- Tối ưu hóa Tự động (Auto Tuning): Giảm đáng kể thời gian và công sức cài đặt ban đầu. Chỉ với vài thao tác đơn giản trên phần mềm V-ASSISTANT, chức năng Auto Tuning sẽ tự động xác định các thông số quán tính tải và tối ưu hóa các bộ điều khiển vòng lặp (gain) để đạt được hiệu suất vận hành tốt nhất cho ứng dụng cụ thể của bạn. Chức năng One-Button Tuning giúp quá trình này trở nên trực quan và nhanh chóng hơn nữa.
- Chức năng An toàn Tích hợp STO (Safe Torque Off): Đảm bảo an toàn cho người vận hành và máy móc theo tiêu chuẩn quốc tế SIL 2 / PL d. Khi kích hoạt, STO sẽ ngắt mô-men xoắn của động cơ một cách an toàn mà không cần dùng contactor công suất ngoài, giúp tiết kiệm chi phí, không gian tủ điện và đơn giản hóa việc thiết kế hệ thống an toàn.
- Tích hợp Sẵn Điện trở Hãm: Giúp tiêu tán năng lượng tái sinh khi động cơ giảm tốc hoặc hãm, đảm bảo hoạt động ổn định và tránh lỗi quá áp DC link, đặc biệt hữu ích trong các ứng dụng có quán tính lớn hoặc yêu cầu giảm tốc nhanh.
- Dễ dàng Cấu hình và Chẩn đoán với V-ASSISTANT: Phần mềm miễn phí này cung cấp giao diện đồ họa trực quan, cho phép người dùng dễ dàng cài đặt thông số, giám sát trạng thái hoạt động (dạng sóng thời gian thực), thực hiện tối ưu hóa tự động, sao lưu/phục hồi cấu hình và chẩn đoán lỗi nhanh chóng.
- Khả năng Tương thích Rộng: Được thiết kế để hoạt động tối ưu với dòng động cơ servo SIMOTICS S-1FL6 của Siemens, tạo thành một hệ thống servo đồng bộ, hiệu quả và tiết kiệm chi phí. Tuy nhiên, nó cũng có thể điều khiển các động cơ servo của hãng khác (cần kiểm tra thông số tương thích).
3. Hướng dẫn kết nối 6SL3210-5FE11-0UF0 với phần mềm V-ASSISTANT
A. Chuẩn bị cần thiết:
- Máy tính cá nhân (PC/Laptop) chạy hệ điều hành Windows.
- Phần mềm SINAMICS V-ASSISTANT (Tải miễn phí từ trang web của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ).
- Cáp kết nối USB mini (Type B) sang USB (Type A) – loại cáp phổ biến dùng cho máy in.
- Bộ điều khiển Servo 6SL3210-5FE11-0UF0 đã được cấp nguồn điều khiển (thường là 24V DC riêng hoặc lấy từ nguồn chính nếu có).
B. Các bước thực hiện:
1. Cài đặt phần mềm V-ASSISTANT:
- Tải file cài đặt V-ASSISTANT về máy tính.
- Chạy file cài đặt và làm theo các hướng dẫn trên màn hình. Quá trình cài đặt thường bao gồm việc cài đặt driver USB cần thiết.
- Khởi động lại máy tính nếu được yêu cầu sau khi cài đặt hoàn tất.
2. Kết nối phần cứng:
- Đảm bảo nguồn điện chính cấp cho 6SL3210-5FE11-0UF0 đã được ngắt an toàn (nếu đã kết nối).
- Cấp nguồn điều khiển 24V DC cho bộ điều khiển (kiểm tra tài liệu kỹ thuật để biết vị trí cấp nguồn chính xác). Một số đèn LED trạng thái trên bộ điều khiển sẽ sáng lên.
- Cắm đầu USB mini (Type B) của cáp vào cổng USB trên mặt trước của bộ điều khiển 6SL3210-5FE11-0UF0.
- Cắm đầu USB còn lại (Type A) vào một cổng USB trống trên máy tính của bạn.
- Hệ điều hành Windows sẽ tự động nhận diện thiết bị và cài đặt driver (nếu chưa có). Chờ quá trình này hoàn tất.
3. Khởi động V-ASSISTANT và Thiết lập Kết nối:
- Mở phần mềm SINAMICS V-ASSISTANT trên máy tính.
- Trên giao diện chính, tìm và nhấp vào tùy chọn để quét hoặc tìm kiếm thiết bị (thường là biểu tượng kính lúp hoặc nút ‘Search’/’Connect’).
- Phần mềm sẽ tự động dò tìm bộ điều khiển V90 đang được kết nối qua cổng USB.
- Khi 6SL3210-5FE11-0UF0 được tìm thấy, hãy chọn nó và nhấp vào nút ‘Connect’ hoặc ‘Online’.
4. Xác nhận Kết nối Thành công:
- Sau khi kết nối thành công, giao diện V-ASSISTANT sẽ hiển thị thông tin chi tiết về bộ điều khiển (mã sản phẩm, phiên bản firmware, trạng thái…).
- Bạn sẽ thấy các menu chức năng như Parameter (Thông số), Commissioning (Chạy thử), Diagnostics (Chẩn đoán)… được kích hoạt.
- Lúc này, bạn đã sẵn sàng để thực hiện các thao tác cấu hình, giám sát và tối ưu hóa cho bộ điều khiển servo của mình.
Lưu ý quan trọng:
- Luôn đảm bảo an toàn điện trong quá trình kết nối và thao tác.
- Sử dụng cáp USB chất lượng tốt để đảm bảo kết nối ổn định.
- Nếu gặp khó khăn trong quá trình kết nối, hãy kiểm tra lại các bước, đảm bảo driver đã được cài đặt đúng cách hoặc liên hệ đội ngũ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kịp thời.
4. Cách lập trình cơ bản cho Servo V90 1kW
A. Phương pháp 1: Sử dụng PLC và Giao thức Truyền thông (PROFINET hoặc PTI)
Đây là phương pháp phổ biến nhất trong các hệ thống tự động hóa tích hợp. Bộ điều khiển V90 sẽ hoạt động như một thiết bị chấp hành thông minh, nhận lệnh điều khiển (vị trí, tốc độ, mô-men) từ bộ điều khiển cấp trên (thường là PLC Siemens SIMATIC hoặc PLC hãng khác).
Với PROFINET:
- Cấu hình phần cứng: Trong phần mềm lập trình PLC (ví dụ: TIA Portal cho Siemens PLC), bạn cần thêm bộ điều khiển V90 (sử dụng file GSDML) vào cấu hình mạng PROFINET.
- Cấu hình Telegram: Chọn loại Telegram phù hợp (ví dụ: Standard Telegram 3 cho điều khiển vị trí/tốc độ cơ bản, Telegram 105 cho chức năng EPos qua Profinet) để xác định dữ liệu nào sẽ được trao đổi giữa PLC và V90.
- Lập trình PLC: Sử dụng các khối hàm chức năng (Function Blocks – FBs) chuyên dụng cho điều khiển chuyển động (Motion Control) có sẵn trong thư viện của TIA Portal (ví dụ: MC_Power, MC_MoveAbsolute, MC_MoveVelocity…). Các khối hàm này giúp đơn giản hóa việc gửi lệnh và nhận phản hồi từ V90. Bạn sẽ lập trình logic điều khiển trên PLC để ra lệnh cho V90 di chuyển đến vị trí mong muốn, chạy với tốc độ yêu cầu, hoặc duy trì mô-men xoắn cụ thể.
- Ví dụ: Để di chuyển trục đến vị trí 100.0 mm với tốc độ 500 mm/s, bạn sẽ gọi khối hàm MC_MoveAbsolute trong chương trình PLC, nhập giá trị vị trí và tốc độ mong muốn. PLC sẽ gửi lệnh này qua PROFINET đến V90, và V90 sẽ thực thi chuyển động.
Với PTI (Pulse Train Input):
- Kết nối vật lý: Kết nối các ngõ ra phát xung (Pulse/Direction hoặc A/B phase) từ PLC hoặc bộ phát xung đến các ngõ vào DI tương ứng trên V90.
- Cấu hình V90 (qua V-ASSISTANT): Chọn chế độ điều khiển là PTI. Cài đặt các thông số liên quan đến tín hiệu xung (loại tín hiệu, tỉ lệ điện tử – electronic gear ratio) để V90 hiểu đúng số xung tương ứng với quãng đường hoặc góc quay mong muốn.
- Lập trình PLC: Lập trình PLC để phát ra chuỗi xung và tín hiệu chiều quay tương ứng với chuyển động yêu cầu. Ví dụ, để quay động cơ 1 vòng, bạn cần tính toán số xung cần phát dựa trên độ phân giải encoder và tỉ lệ điện tử đã cài đặt, sau đó lập trình PLC phát đủ số xung đó.
B. Phương pháp 2: Sử dụng Chức năng Định vị Cơ bản Tích hợp (Basic Positioner – EPos)
Phương pháp này cho phép V90 tự thực hiện các tác vụ định vị mà không cần PLC hoặc chỉ cần các tín hiệu kích hoạt đơn giản từ PLC/nút nhấn qua các ngõ vào số (DI).
Cấu hình EPos (qua V-ASSISTANT):
- Kích hoạt chế độ EPos.
- Định nghĩa các điểm vị trí (Positioning Blocks): Nhập giá trị vị trí tuyệt đối hoặc tương đối, tốc độ di chuyển, chế độ di chuyển (ví dụ: di chuyển và dừng, di chuyển liên tục) cho từng khối tác vụ. Bạn có thể định nghĩa tối đa 31 khối.
- Cấu hình các ngõ vào số (DI) để kích hoạt các khối tác vụ định vị này hoặc để thực hiện các chức năng như chạy về gốc (Homing), dừng khẩn cấp (Stop).
Vận hành: Khi một ngõ vào số được kích hoạt (ví dụ: nhấn nút hoặc nhận tín hiệu từ PLC), V90 sẽ tự động thực hiện tác vụ định vị đã được cấu hình tương ứng với ngõ vào đó.
Ví dụ: Cấu hình DI1 để kích hoạt tác vụ di chuyển đến vị trí 50mm, DI2 kích hoạt tác vụ di chuyển đến vị trí 200mm. Khi DI1 nhận tín hiệu ON, động cơ sẽ tự động chạy đến 50mm. Khi DI2 nhận tín hiệu ON, động cơ sẽ tự động chạy đến 200mm.
5. Cách khắc phục nhanh chóng trên 6SL3210-5FE11-0UF0
| Mã Lỗi/Cảnh báo (Ví dụ) |
Tên Lỗi/Cảnh báo (Tiếng Anh) |
Mô tả Nguyên nhân Có thể |
Hướng Khắc phục Gợi ý |
| F7801 / A7801 |
Drive: Motor overcurrent |
Dòng điện qua động cơ vượt quá giới hạn cho phép. Có thể do tải quá nặng, tăng tốc/giảm tốc quá nhanh, ngắn mạch pha động cơ, thông số điều khiển chưa tối ưu. |
Kiểm tra cơ khí (tải có bị kẹt?), giảm giá trị gia tốc/giảm tốc, kiểm tra cáp động cơ và kết nối, chạy lại Auto Tuning, kiểm tra thông số động cơ đã nhập đúng chưa. |
| F7453 / A7453 |
EPOS: Following error monitoring |
Sai lệch giữa vị trí thực tế và vị trí đặt quá lớn. Có thể do tải quá nặng, thông số PID chưa tối ưu, encoder lỗi, cơ cấu cơ khí bị trượt/kẹt. |
Kiểm tra tải và cơ khí, tăng giới hạn sai lệch vị trí (nếu phù hợp), tối ưu lại bộ điều khiển PID (tăng Kp), kiểm tra kết nối và tín hiệu encoder. |
| F7802 / A7802 |
Drive: Infeed or DC link overvoltage |
Điện áp DC link vượt quá ngưỡng an toàn. Thường xảy ra khi giảm tốc nhanh với tải quán tính lớn, điện áp nguồn vào quá cao, điện trở hãm lỗi hoặc không đủ công suất. |
Kiểm tra điện áp nguồn, tăng thời gian giảm tốc, kiểm tra kết nối và hoạt động của điện trở hãm (nếu dùng điện trở ngoài, kiểm tra giá trị điện trở và công suất có phù hợp không), đảm bảo điện trở hãm tích hợp được kích hoạt (nếu sử dụng). |
| F7900 / A7900 |
Motor blocked / Speed controller output limited |
Động cơ bị kẹt hoặc bộ điều khiển tốc độ đạt giới hạn đầu ra. Thường do tải cơ khí quá lớn, phanh động cơ chưa nhả (nếu có), lỗi phần cứng. |
Kiểm tra cơ khí xem có bị kẹt không, kiểm tra phanh động cơ (nếu có), kiểm tra kết nối động cơ. |
| F7450 / A7450 |
Encoder 1: Position actual value preprocessing error |
Lỗi xử lý tín hiệu từ encoder. Có thể do nhiễu tín hiệu, cáp encoder lỗi/kết nối kém, encoder hỏng. |
Kiểm tra cáp encoder (đảm bảo chống nhiễu tốt, không đi gần cáp động lực), kiểm tra kết nối tại cả hai đầu (drive và motor), thử thay cáp hoặc encoder nếu nghi ngờ hỏng. |
| F31110 / A31410 |
Encoder 1: Serial communication error |
Lỗi giao tiếp với encoder loại Absolute SSI. Do nhiễu, cáp lỗi, cấu hình sai. |
Kiểm tra cáp và kết nối encoder, đảm bảo cấu hình thông số encoder trong V-ASSISTANT chính xác (loại encoder, độ phân giải…). |
| A7576 |
Drive: Motor temperature sensor alarm |
Cảm biến nhiệt độ động cơ phát hiện nhiệt độ cao (cảnh báo). Nếu nhiệt độ tiếp tục tăng có thể dẫn đến lỗi F7011. |
Kiểm tra tải có quá nặng không, kiểm tra môi trường làm việc (nhiệt độ xung quanh, thông gió), đảm bảo động cơ và bộ điều khiển được làm mát đủ. |
| A9542 |
PROFINET: No cyclic connection |
Mất kết nối PROFINET với PLC. Do cáp mạng lỗi, cấu hình mạng sai, PLC offline. |
Kiểm tra cáp mạng Ethernet, kiểm tra cấu hình địa chỉ IP và tên thiết bị trên V90 và PLC, kiểm tra trạng thái hoạt động của PLC và mạng PROFINET. |
6. Liên hệ thanhthienphu.vn để nhận tư vấn về 6SL3210-5FE11-0UF0
Bạn đã cùng thanhthienphu.vn khám phá chi tiết về 6SL3210-5FE11-0UF0 AC Servo V90 3 Pha 1kW – một trái tim mạnh mẽ, đáng tin cậy và thông minh cho hệ thống điều khiển chuyển động của bạn. Từ thông số kỹ thuật ấn tượng, cấu tạo bền bỉ, những tính năng vượt trội như đáp ứng động lực cao, EPos tích hợp, an toàn STO, cho đến khả năng kết nối, lập trình và xử lý sự cố linh hoạt, tất cả đều hội tụ trong một thiết bị nhỏ gọn này.
Tại sao nên chọn thanhthienphu.vn là đối tác cung cấp 6SL3210-5FE11-0UF0?
- Sản phẩm Chính hãng, Chất lượng Đảm bảo: Chúng tôi cam kết 100% sản phẩm Siemens SINAMICS V90 là hàng chính hãng, có đầy đủ chứng từ CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất.
- Giá cả Cạnh tranh: Nhờ mối quan hệ đối tác trực tiếp và chính sách tối ưu chi phí, thanhthienphu.vn mang đến mức giá tốt nhất cho 6SL3210-5FE11-0UF0 trên thị trường.
- Tư vấn Kỹ thuật Chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi không chỉ bán hàng mà còn tư vấn giải pháp, giúp bạn lựa chọn đúng cấu hình, hỗ trợ tính toán, thiết kế hệ thống và giải đáp mọi thắc mắc kỹ thuật.
- Hỗ trợ Lắp đặt và Cài đặt: Chúng tôi sẵn sàng hỗ trợ bạn trong quá trình lắp đặt, kết nối và cài đặt ban đầu để đảm bảo hệ thống vận hành trơn tru.
Nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 để được các chuyên gia của thanhthienphu.vn tư vấn miễn phí và nhận báo giá tốt nhất cho sản phẩm 6SL3210-5FE11-0UF0 và các giải pháp tự động hóa khác.
Hoặc ghé thăm chúng tôi tại: Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn
thanhthienphu.vn – Đồng hành cùng bạn trên con đường tự động hóa hiệu quả và bền vững!
