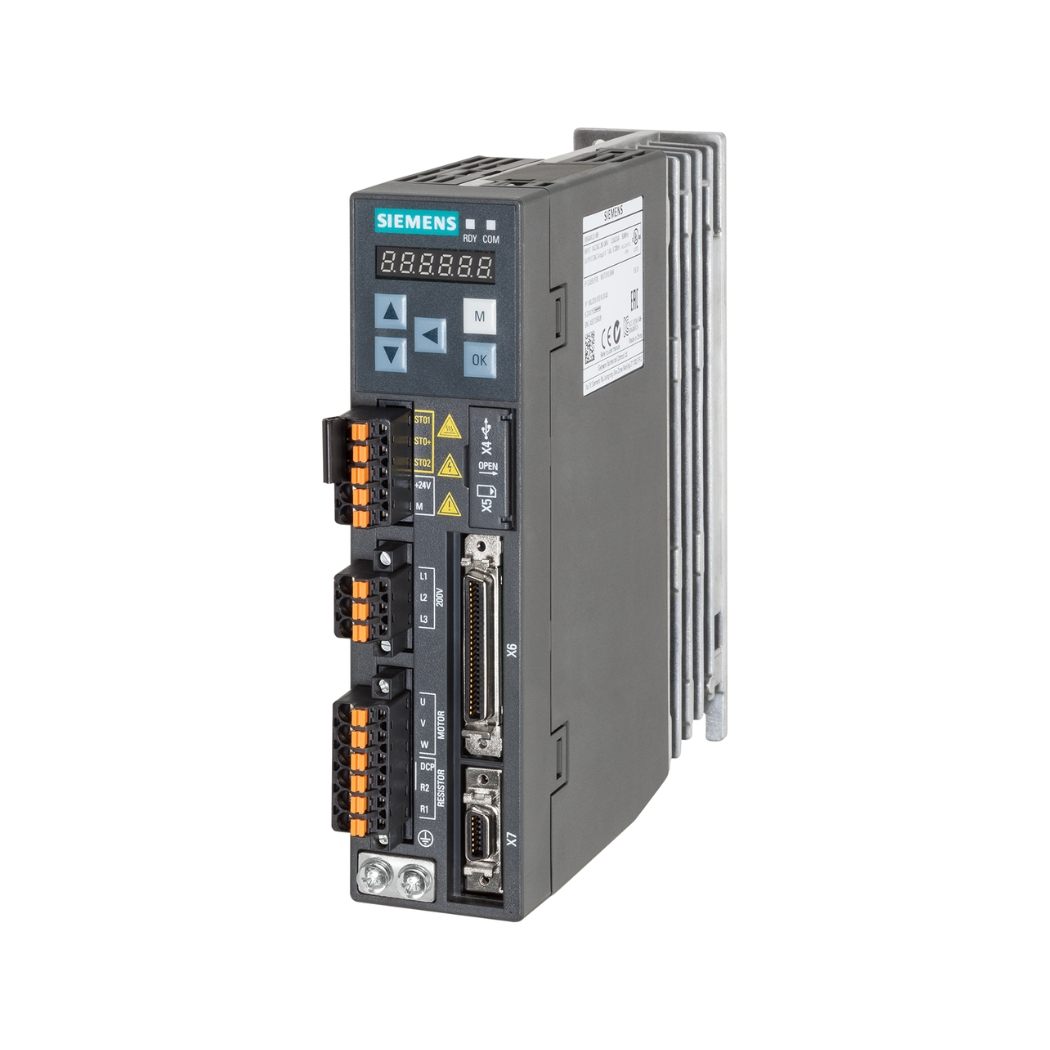

6SL3210-5FB10-4UA1 AC Servo V90 1/3P 0.4kW, trái tim của hệ thống điều khiển chuyển động hiện đại từ Siemens, là giải pháp hoàn hảo mà thanhthienphu.vn mang đến để giải quyết triệt để những thách thức về hiệu suất, chi phí và an toàn mà các kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp đang đối mặt trong ngành công nghiệp tự động hóa.
Thiết bị truyền động servo này không chỉ là một linh kiện, mà là chìa khóa mở ra cánh cửa nâng cấp công nghệ, tối ưu hóa quy trình sản xuất và khẳng định vị thế cạnh tranh trên thị trường đầy biến động.
1. Cấu Tạo Bên Trong 6SL3210-5FB10-4UA1
- Khối Nguồn (Power Module): Đây là trái tim cung cấp năng lượng cho toàn bộ hệ thống. Bao gồm mạch chỉnh lưu chuyển đổi điện áp AC ngõ vào (1 pha hoặc 3 pha 200-240V) thành điện áp DC bus trung gian và mạch nghịch lưu IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao để tạo ra điện áp AC 3 pha tần số và biên độ thay đổi cấp cho động cơ servo. Thiết kế tối ưu giúp giảm tổn hao năng lượng, tăng hiệu quả sử dụng điện. Mạch bảo vệ quá áp, thấp áp, quá dòng được tích hợp chặt chẽ, bảo vệ drive và động cơ khỏi các sự cố về nguồn.
- Khối Điều Khiển (Control Module): Bộ não của servo drive, chứa vi xử lý tốc độ cao thực hiện các thuật toán điều khiển phức tạp (vị trí, tốc độ, moment) dựa trên tín hiệu phản hồi từ encoder và lệnh từ thiết bị điều khiển bên ngoài (PLC, bộ phát xung). Khối này xử lý tín hiệu encoder độ phân giải cao, thực hiện các vòng lặp điều khiển nhanh chóng, đảm bảo độ chính xác và đáp ứng động học tuyệt vời cho hệ thống. Các thuật toán tự chỉnh định thông minh (Auto-tuning) cũng được xử lý tại đây, giúp tối ưu hóa thông số điều khiển một cách nhanh chóng và dễ dàng.
- Khối Giao Tiếp (Communication Interface): Cầu nối giữa servo drive với thế giới bên ngoài. Bao gồm cổng USB mini-B cho phép kết nối trực tiếp với máy tính để cài đặt, giám sát và chẩn đoán lỗi thông qua phần mềm SINAMICS V-ASSISTANT. Cổng RS485 (trên một số biến thể hoặc cấu hình) hỗ trợ giao thức USS hoặc Modbus RTU, cho phép tích hợp vào mạng điều khiển công nghiệp, giao tiếp với PLC, HMI để điều khiển tập trung và thu thập dữ liệu vận hành. Các chân cắm cho tín hiệu điều khiển xung/chiều (Pulse/Direction) hoặc Analog cũng thuộc khối này.
- Khối Ngõ Vào/Ra (I/O Module): Cung cấp các cổng kết nối cho tín hiệu điều khiển và trạng thái. Bao gồm các ngõ vào số (DI) để nhận lệnh (Enable, Reset, chọn chế độ…), ngõ ra số (DO) để xuất tín hiệu trạng thái (Ready, Fault, In Position…), và ngõ vào tương tự (AI) để nhận tín hiệu đặt tốc độ/moment. Các I/O này có thể được cấu hình linh hoạt thông qua phần mềm, đáp ứng đa dạng yêu cầu của ứng dụng.
- Mạch Điều Khiển Phanh Hãm (Braking Chopper): Tích hợp sẵn bên trong drive, dùng để điều khiển việc kết nối điện trở hãm (braking resistor) gắn bên ngoài. Khi động cơ hoạt động ở chế độ máy phát (giảm tốc, hãm), năng lượng cơ học dư thừa được chuyển thành điện năng, làm tăng điện áp DC bus. Mạch này sẽ kích hoạt, dẫn dòng điện qua điện trở hãm để tiêu tán năng lượng dư thừa dưới dạng nhiệt, giữ cho điện áp DC bus ổn định và bảo vệ drive khỏi lỗi quá áp.
- Hệ Thống Tản Nhiệt: Bao gồm quạt làm mát và các phiến tản nhiệt (heatsink) được thiết kế tối ưu. Hệ thống này đảm bảo các linh kiện công suất (IGBT, diode) hoạt động trong giới hạn nhiệt độ cho phép, duy trì hiệu suất và kéo dài tuổi thọ của thiết bị, đặc biệt khi vận hành liên tục hoặc ở môi trường có nhiệt độ cao.
- Vỏ Máy và Màn Hình Hiển Thị (Nếu có): Vỏ máy làm từ vật liệu chắc chắn, đạt cấp bảo vệ IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và va đập nhẹ. Một số phiên bản có thể có màn hình LED nhỏ và các nút bấm cơ bản để hiển thị trạng thái và mã lỗi đơn giản, hỗ trợ chẩn đoán nhanh tại chỗ.
2. Các Tính Năng Chính Của Sản Phẩm 6SL3210-5FB10-4UA1
- Hỗ trợ Encoder Độ Phân Giải Cao: Tương thích với cả encoder tương đối (Incremental 2500 ppr) và tuyệt đối (Absolute 20-bit), 6SL3210-5FB10-4UA1 cho phép đạt được độ chính xác định vị ở mức micro mét. Điều này cực kỳ quan trọng trong các ứng dụng đòi hỏi sự tỉ mỉ như máy gia công CNC mini, máy lắp ráp linh kiện điện tử, hệ thống in ấn và cắt laser.
- Đáp Ứng Động Học Nhanh: Với băng thông vòng lặp tốc độ cao và thuật toán điều khiển tiên tiến, V90 phản ứng tức thì với sự thay đổi lệnh điều khiển hoặc tải trọng, giảm thiểu sai số động (dynamic error) và đảm bảo quỹ đạo chuyển động mượt mà, chính xác ngay cả ở tốc độ cao.
- Phần Mềm SINAMICS V-ASSISTANT: Công cụ cấu hình và chẩn đoán miễn phí trên máy tính với giao diện đồ họa trực quan. Kỹ sư có thể dễ dàng cài đặt thông số, theo dõi trạng thái hoạt động, thực hiện sao lưu/phục hồi cấu hình, và quan trọng nhất là sử dụng chức năng Tự động Tối Ưu Hóa (Auto-Tuning).
- Chức Năng Auto-Tuning: Chỉ với vài cú nhấp chuột, V-ASSISTANT sẽ tự động xác định các thông số quán tính của tải và tối ưu hóa các hệ số khuếch đại (gain) của bộ điều khiển vị trí và tốc độ. Tính năng này giúp rút ngắn đáng kể thời gian commissioning (thời gian chạy thử và căn chỉnh hệ thống), giảm thiểu yêu cầu về kinh nghiệm chuyên sâu của người cài đặt và đảm bảo hệ thống hoạt động ổn định ngay từ đầu. Theo Siemens, tính năng này có thể giảm đến 70% thời gian so với việc dò thông số thủ công.
- Kết Nối USB Đơn Giản: Việc kết nối drive với PC qua cổng USB tiêu chuẩn giúp việc cấu hình trở nên nhanh chóng và thuận tiện, không cần bộ chuyển đổi phức tạp.
- Chức Năng STO (Safe Torque Off): Tích hợp sẵn theo tiêu chuẩn an toàn quốc tế SIL 2 (IEC 61508) và PL d (ISO 13849-1). STO cho phép ngắt moment xoắn của động cơ một cách an toàn, ngăn chặn các chuyển động không mong muốn khi có tín hiệu dừng khẩn cấp hoặc mở cửa an toàn. Việc tích hợp sẵn STO giúp loại bỏ sự cần thiết của các contactor công suất đầu ra trong mạch an toàn, tiết kiệm chi phí linh kiện, không gian tủ điện, giảm thời gian đấu dây và tăng độ tin cậy của hệ thống an toàn. Đây là một yêu cầu ngày càng quan trọng trong các nhà máy hiện đại, đặt an toàn lao động lên hàng đầu.
- Giải Pháp Servo Chi Phí Hiệu Quả: Dòng SINAMICS V90 được định vị là giải pháp servo cơ bản, cung cấp hiệu năng mạnh mẽ với mức giá cạnh tranh, phù hợp với ngân sách của các doanh nghiệp vừa và nhỏ hoặc cho các ứng dụng không yêu cầu tính năng quá cao cấp.
- Tích Hợp Bộ Hãm Phanh (Braking Chopper): Cho phép tái sử dụng một phần năng lượng hoặc tiêu tán hiệu quả năng lượng tái sinh khi hãm động cơ (cần điện trở hãm ngoài), tránh tổn thất năng lượng và bảo vệ drive.
- Hoạt Động Tin Cậy, Giảm Thời Gian Dừng Máy: Chất lượng Siemens đảm bảo độ bền cao, giảm thiểu sự cố hỏng hóc, từ đó giảm chi phí bảo trì và thiệt hại do dừng sản xuất.
- Đa Dạng Chế Độ Điều Khiển: Hỗ trợ điều khiển vị trí qua chuỗi xung (Pulse Train Input – PTI), phù hợp với các PLC thông dụng không có giao tiếp mạng chuyên dụng. Đồng thời hỗ trợ điều khiển tốc độ và moment (thông qua chế độ tốc độ với giới hạn moment), đáp ứng nhiều loại hình ứng dụng khác nhau.
- Giao Tiếp Mạng Tùy Chọn: Khả năng giao tiếp qua RS485 (USS/Modbus RTU) mở ra cơ hội tích hợp vào các hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA) hoặc kết nối với HMI, PLC một cách linh hoạt hơn. (Lưu ý kiểm tra phiên bản cụ thể hỗ trợ giao tiếp này).
3. Hướng Dẫn Chi Tiết Kết Nối 6SL3210-5FB10-4UA1 Với Phần Mềm V-ASSISTANT
A. Chuẩn bị:
- Máy tính: Máy tính xách tay (laptop) hoặc máy tính để bàn (desktop) chạy hệ điều hành Windows (kiểm tra phiên bản tương thích trên trang Siemens, thường là Windows 7, 10, 11).
- Phần mềm SINAMICS V-ASSISTANT: Tải phiên bản mới nhất từ trang web chính thức của Siemens Industry Online Support (SIOS). Đây là phần mềm miễn phí. Đảm bảo cài đặt đầy đủ cả driver USB đi kèm.
- Cáp USB: Một sợi cáp USB loại A sang Mini-B (loại cáp thường dùng cho máy ảnh hoặc ổ cứng di động cũ).
- Bộ điều khiển Servo 6SL3210-5FB10-4UA1: Đảm bảo drive đã được cấp nguồn điều khiển (Control Power Supply – thường là 24VDC hoặc được cấp từ nguồn chính tùy cấu hình). Lưu ý an toàn điện: Chỉ cấp nguồn điều khiển khi thực hiện kết nối cấu hình, không nhất thiết phải cấp nguồn động lực (Main Power) trừ khi cần chạy thử động cơ.
B. Các bước thực hiện kết nối:
Bước 1: Cài đặt phần mềm V-ASSISTANT:
- Chạy file cài đặt V-ASSISTANT đã tải về trên máy tính của bạn.
- Thực hiện theo các bước hướng dẫn trên màn hình để hoàn tất quá trình cài đặt. Đảm bảo tùy chọn cài đặt driver USB được chọn (thường là mặc định).
- Khởi động lại máy tính nếu được yêu cầu.
Bước 2: Kết nối phần cứng:
- Xác định vị trí cổng USB Mini-B trên mặt trước của bộ điều khiển 6SL3210-5FB10-4UA1. Cổng này thường được che bằng một nắp nhựa nhỏ.
- Mở nắp che cổng USB.
- Cắm đầu Mini-B của cáp USB vào cổng trên servo drive.
- Cắm đầu USB loại A của cáp vào một cổng USB trống trên máy tính của bạn.
Bước 3: Cấp nguồn điều khiển cho Servo Drive: Kết nối nguồn 24VDC (nếu yêu cầu) hoặc cấp nguồn chính cho drive theo sơ đồ đấu dây trong tài liệu kỹ thuật. Quan sát đèn LED trạng thái trên drive, đèn báo nguồn (thường là màu xanh lá) phải sáng.
Bước 4: Khởi động phần mềm V-ASSISTANT: Tìm và chạy phần mềm SINAMICS V-ASSISTANT từ menu Start hoặc biểu tượng trên Desktop.
Bước 5: Thiết lập kết nối trong V-ASSISTANT:
- Khi V-ASSISTANT khởi động, nó thường sẽ tự động quét tìm các thiết bị được kết nối.
- Nếu kết nối thành công, bạn sẽ thấy bộ điều khiển V90 xuất hiện trong danh sách thiết bị hoặc phần mềm sẽ tự động chuyển sang giao diện làm việc với drive.
- Nếu không tự động kết nối, hãy tìm đến menu
Communication
(Giao tiếp) hoặc Online
(Trực tuyến).
- Chọn tùy chọn
Connect
(Kết nối) hoặc Go Online
(Kết nối trực tuyến).
- Phần mềm có thể yêu cầu bạn chọn loại giao diện kết nối là
USB
. Chọn đúng và nhấn Connect
hoặc OK
.
- Chờ trong giây lát để phần mềm thiết lập kết nối với drive. Thanh trạng thái thường sẽ báo
Online
khi kết nối thành công.
Bước 6: Xác nhận kết nối và bắt đầu làm việc: Khi đã ở trạng thái Online
, bạn có thể bắt đầu truy cập các menu chức năng của V-ASSISTANT như:
Parameter
(Thông số): Để xem và chỉnh sửa các thông số của drive.
Commissioning
(Chạy thử): Để thực hiện Auto-tuning, điều khiển JOG động cơ.
Diagnostics
(Chẩn đoán): Để xem lỗi hiện tại, lịch sử lỗi, trạng thái I/O.
Backup/Restore
(Sao lưu/Phục hồi): Để lưu cấu hình ra file hoặc nạp cấu hình từ file.
Khắc phục sự cố kết nối thường gặp:
- Không nhận driver USB: Đảm bảo đã cài đặt driver USB đi kèm V-ASSISTANT. Thử cài lại driver hoặc cắm vào cổng USB khác trên máy tính. Kiểm tra trong
Device Manager
của Windows xem có thiết bị Siemens Servo USB
hay tương tự không.
- V-ASSISTANT không tìm thấy drive: Kiểm tra lại cáp USB có bị lỏng hoặc hỏng không. Đảm bảo drive đã được cấp nguồn điều khiển và đèn báo nguồn sáng. Thử khởi động lại cả drive và máy tính. Đảm bảo không có phần mềm nào khác đang chiếm quyền sử dụng cổng USB kết nối với drive.
- Phiên bản V-ASSISTANT không tương thích: Luôn sử dụng phiên bản V-ASSISTANT mới nhất hoặc phiên bản được khuyến nghị cho firmware của drive V90.
4. Hướng Dẫn Lập Trình Cơ Bản Cho 6SL3210-5FB10-4UA1
Bước 1: Khởi tạo cấu hình và chọn Động cơ:
- Trong V-ASSISTANT, khi kết nối lần đầu hoặc muốn cấu hình lại từ đầu, bạn có thể được yêu cầu chọn phương thức cấu hình. Chọn
Configure New Device
(Cấu hình thiết bị mới) hoặc tương tự.
- Quan trọng nhất: Tìm đến mục
Motor Configuration
(Cấu hình Động cơ) hoặc tương tự. Phần mềm sẽ hiển thị danh sách các mã động cơ servo Siemens tương thích.
- Chọn chính xác mã động cơ servo bạn đang sử dụng (ví dụ: 1FL6034-…). Việc chọn đúng mã động cơ là cực kỳ quan trọng vì V-ASSISTANT sẽ tự động nạp các thông số mặc định tối ưu cho động cơ đó (như dòng điện, điện áp, quán tính rotor, thông số encoder…).
- Nếu sử dụng động cơ của hãng khác (không khuyến khích), bạn cần chọn
Third-party motor
và nhập thủ công các thông số kỹ thuật của động cơ đó.
Bước 2: Cấu hình Chế độ Điều khiển (Control Mode):
Truy cập vào mục Control Mode Selection
(Lựa chọn Chế độ Điều khiển) hoặc Application Configuration
(Cấu hình Ứng dụng).
Chọn chế độ điều khiển phù hợp với yêu cầu của hệ thống:
- Pulse Train Input (PTI): Chế độ phổ biến nhất cho 6SL3210-5FB10-4UA1. Drive sẽ nhận tín hiệu xung (Pulse) và chiều (Direction) từ PLC hoặc bộ phát xung để điều khiển vị trí. Bạn cần cấu hình thêm các thông số liên quan như loại tín hiệu xung (A/B phase, Pulse/Dir), tỉ số truyền điện tử (electronic gear ratio).
- Internal Speed Control: Drive tự điều khiển tốc độ dựa trên tín hiệu đặt tốc độ từ ngõ vào Analog (AI) hoặc giá trị đặt trước nội bộ.
- (Lưu ý: Một số phiên bản V90 cao cấp hơn có thể hỗ trợ Profinet, EtherCAT… nhưng model 6SL3210-5FB10-4UA1 cơ bản thường tập trung vào PTI).
Xác nhận lựa chọn chế độ điều khiển.
Bước 3: Cấu hình Ngõ vào/ra (I/O Configuration):
Tìm đến mục DI/DO Configuration
(Cấu hình DI/DO) hoặc Terminal Configuration
(Cấu hình Chân cắm).
Gán chức năng cho các ngõ vào số (DI) và ngõ ra số (DO) theo yêu cầu ứng dụng. Ví dụ:
- DI: Gán chân
SON
(Servo ON/Enable), RES
(Reset Fault), CWL/CCWL
(Forward/Reverse Limit Switch), EMGS
(Emergency Stop).
- DO: Gán chân
RDY
(Servo Ready), ALM
(Servo Alarm/Fault), INP
(In Position/Positioning Complete), ZSP
(Zero Speed).
Cấu hình mức tích cực (Active High/Low) cho các tín hiệu DI/DO nếu cần.
Tương tự, cấu hình ngõ vào Analog (AI) nếu sử dụng cho việc đặt tốc độ hoặc moment.
Bước 4: Thực hiện Tối ưu hóa Tự động (Auto-Tuning):
- Đây là bước quan trọng để đạt hiệu suất điều khiển tốt nhất. Truy cập vào mục
Commissioning
(Chạy thử) -> Auto-Tuning
.
- Cảnh báo an toàn: Đảm bảo khu vực làm việc của động cơ và cơ cấu máy được an toàn, không có vật cản hoặc người trong vùng chuyển động. Động cơ sẽ quay trong quá trình Auto-tuning.
- Phần mềm thường cung cấp các chế độ Auto-tuning khác nhau (ví dụ:
One-button tuning
, Real-time tuning
). Chọn One-button tuning
cho lần đầu.
- Nhập thông số về quán tính tải ước tính (Load-to-rotor inertia ratio) nếu bạn biết, hoặc để phần mềm tự xác định.
- Chọn mức độ đáp ứng mong muốn (Rigidity level – thường có các mức Low, Medium, High).
- Nhấn nút
Start
để bắt đầu quá trình Auto-tuning. Động cơ sẽ thực hiện một số chuyển động ngắn để đo đạc và tính toán các thông số tối ưu (Gain).
- Sau khi hoàn tất, phần mềm sẽ hiển thị các giá trị Gain mới. Nhấn
Apply
hoặc Save
để lưu các giá trị này vào drive.
Bước 5: Cài đặt các Thông số Vận hành Cơ bản:
Truy cập mục Parameters
(Thông số).
Kiểm tra và điều chỉnh các thông số quan trọng khác (tùy thuộc chế độ điều khiển đã chọn):
- Giới hạn tốc độ (Speed Limits): Đặt tốc độ tối đa cho phép.
- Thời gian tăng/giảm tốc (Acceleration/Deceleration Time): Cài đặt độ dốc tăng/giảm tốc mong muốn.
- Giới hạn moment (Torque Limits): Đặt giới hạn lực xoắn của động cơ.
- Thông số về Home (Homing Parameters): Nếu sử dụng chức năng về gốc.
- Tỉ số truyền điện tử (Electronic Gear Ratio): Nếu dùng chế độ PTI, cài đặt tỉ số giữa số xung nhận được và quãng đường/góc quay thực tế của cơ cấu chấp hành. Ví dụ: Nếu PLC phát 10000 xung tương ứng 1 vòng quay động cơ, và bạn muốn cơ cấu máy di chuyển 10mm cho mỗi vòng quay, bạn cần tính toán và nhập tử số/mẫu số phù hợp.
Bước 6: Lưu và Tải cấu hình:
- Sau khi hoàn tất các cài đặt, sử dụng chức năng
Save Parameters to ROM
hoặc tương tự để lưu vĩnh viễn cấu hình vào bộ nhớ của drive. Nếu không lưu, các thay đổi có thể bị mất khi ngắt nguồn.
- Nên sử dụng chức năng
Backup
(Sao lưu) để lưu toàn bộ cấu hình ra một file trên máy tính. File này rất hữu ích để phục hồi nhanh chóng khi cần thay thế drive hoặc cài đặt cho các drive tương tự.
Ví dụ cấu hình tỉ số truyền điện tử (Electronic Gear Ratio) cho chế độ PTI:
Giả sử:
- Encoder động cơ: 2500 xung/vòng. Do drive đọc cả 4 cạnh xung (quadrature decoding), độ phân giải nội bộ là 2500 * 4 = 10000 xung/vòng.
- Cơ cấu máy: Vít me bi có bước ren 5 mm/vòng.
- Yêu cầu: PLC phát 1 xung thì cơ cấu máy di chuyển 0.001 mm (1 micro mét).
Tính toán:
- Để máy di chuyển 5 mm, động cơ cần quay 1 vòng, tương ứng drive cần nhận 10000 xung nội bộ.
- Để máy di chuyển 0.001 mm, số xung nội bộ cần là: (0.001 mm / 5 mm) * 10000 xung = 2 xung.
- Vậy, tỉ số truyền điện tử cần cài đặt là: 1 xung từ PLC / 2 xung nội bộ của drive.
- Trong V-ASSISTANT, bạn sẽ tìm đến thông số Electronic Gear Ratio Numerator (Tử số) và Denominator (Mẫu số).
- Nhập Numerator = 1, Denominator = 2.
Quá trình lập trình cơ bản này giúp 6SL3210-5FB10-4UA1 hoạt động đúng chức năng và tối ưu hiệu suất. Sự đơn giản và trực quan của V-ASSISTANT làm cho công việc này trở nên dễ dàng hơn rất nhiều. Thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong quá trình này, hãy gọi 08.12.77.88.99 để được các chuyên gia của chúng tôi tư vấn.
5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3210-5FB10-4UA1
Mã Lỗi (Ví dụ) |
Tên Lỗi (Tiếng Anh thường gặp) |
Mô tả Nguyên nhân có thể |
Hướng Khắc phục Sơ bộ |
F07900 |
Motor blocked / Speed ctrl at torque limit |
Động cơ bị kẹt cơ khí, không thể quay. Hoặc tải quá nặng, yêu cầu moment lớn hơn khả năng của drive/motor trong thời gian dài. Thông số điều khiển tốc độ chưa tối ưu. |
1. Ngắt nguồn động lực. Kiểm tra cơ cấu cơ khí xem có bị kẹt, vướng không. Quay trục động cơ bằng tay (nếu có thể) để kiểm tra. 2. Kiểm tra lại tính toán tải, đảm bảo drive và motor đủ công suất. 3. Kiểm tra lại thông số giới hạn moment (Torque Limit). 4. Thực hiện lại Auto-tuning. 5. Reset lỗi (qua DI hoặc V-ASSISTANT) sau khi khắc phục. |
F07800 |
Power unit: Overcurrent |
Dòng điện ngõ ra vượt quá giới hạn cho phép. Có thể do ngắn mạch cáp động cơ (pha-pha, pha-đất), động cơ bị lỗi, thời gian tăng tốc quá ngắn, hoặc lỗi phần cứng drive. |
1. Ngắt nguồn ngay lập tức. Kiểm tra cách điện cáp động cơ và các đầu nối. Đo điện trở giữa các pha động cơ và giữa pha với vỏ. 2. Kiểm tra xem động cơ có bị kẹt cứng không. 3. Tăng thời gian tăng/giảm tốc nếu đặt quá nhỏ. 4. Kiểm tra lại thông số động cơ đã chọn đúng chưa. 5. Nếu nghi ngờ lỗi drive, liên hệ nhà cung cấp. Reset lỗi sau khi khắc phục. |
F07801 |
Motor overtemperature |
Động cơ hoạt động quá nóng. Có thể do tải quá nặng liên tục, môi trường nhiệt độ cao, quạt động cơ (nếu có) bị hỏng, hoặc thông số bảo vệ nhiệt cài đặt sai. |
1. Giảm tải hoặc chu kỳ làm việc của động cơ. 2. Cải thiện thông gió cho động cơ và khu vực xung quanh. 3. Kiểm tra quạt làm mát của động cơ (nếu có). 4. Kiểm tra lại thông số bảo vệ nhiệt động cơ trong V-ASSISTANT. 5. Chờ động cơ nguội bớt trước khi reset lỗi và chạy lại. |
F07453 |
Encoder communication error |
Mất giao tiếp giữa drive và encoder. Có thể do cáp encoder bị lỏng, đứt, nhiễu tín hiệu, hoặc encoder bị hỏng. |
1. Ngắt nguồn. Kiểm tra lại kết nối cáp encoder ở cả phía drive và phía động cơ, đảm bảo chắc chắn và đúng chân. 2. Kiểm tra cáp encoder có bị đứt, dập, hoặc đi gần nguồn gây nhiễu mạnh (như cáp động lực) không. Sử dụng cáp chống nhiễu tiêu chuẩn. 3. Thử thay thế cáp encoder hoặc encoder nếu nghi ngờ hỏng. 4. Reset lỗi sau khi khắc phục. |
F01611 |
SI P1: STO missing enabling signals |
Tín hiệu kích hoạt cho chức năng an toàn STO (Safe Torque Off) không đúng hoặc bị thiếu. Lỗi đấu dây chân STO hoặc tín hiệu từ bộ điều khiển an toàn bên ngoài. |
1. Kiểm tra lại đấu dây cho các ngõ vào STO trên drive theo đúng sơ đồ trong tài liệu kỹ thuật. 2. Đảm bảo tín hiệu 24VDC cấp cho mạch STO là ổn định và đúng cực tính. 3. Kiểm tra tín hiệu từ thiết bị an toàn bên ngoài (nút dừng khẩn, rơ le an toàn) cấp đến chân STO. 4. Reset lỗi sau khi đảm bảo đấu dây và tín hiệu đúng. |
F07901 |
Motor overspeed |
Tốc độ động cơ vượt quá giới hạn cho phép. Có thể do thông số điều khiển chưa ổn định (gain quá cao), tải bị mất đột ngột khi đang chạy tốc độ cao, hoặc lỗi encoder. |
1. Kiểm tra lại các thông số Gain của bộ điều khiển tốc độ, thực hiện lại Auto-tuning. 2. Kiểm tra lại cơ cấu cơ khí, đảm bảo tải ổn định. 3. Kiểm tra tín hiệu encoder có bị nhiễu hoặc không ổn định không. 4. Đặt giới hạn tốc độ tối đa (Max Speed) phù hợp. 5. Reset lỗi. |
A07805 (Alarm) |
Drive overheat |
Nhiệt độ bên trong drive quá cao. Có thể do nhiệt độ môi trường cao, thông gió tủ điện kém, quạt làm mát của drive bị hỏng, hoặc drive hoạt động quá tải liên tục. |
1. Cải thiện thông gió cho tủ điện (lắp thêm quạt hút, đảm bảo khoảng cách lắp đặt). 2. Kiểm tra xem quạt làm mát trên drive có hoạt động không. 3. Giảm tải hoặc chu kỳ làm việc nếu drive thường xuyên bị quá nhiệt. 4. Kiểm tra nhiệt độ môi trường xung quanh có vượt quá giới hạn cho phép (thường là 55°C) không. 5. Đây là cảnh báo (Alarm), drive có thể vẫn chạy nhưng cần khắc phục sớm để tránh chuyển thành lỗi (Fault). |
