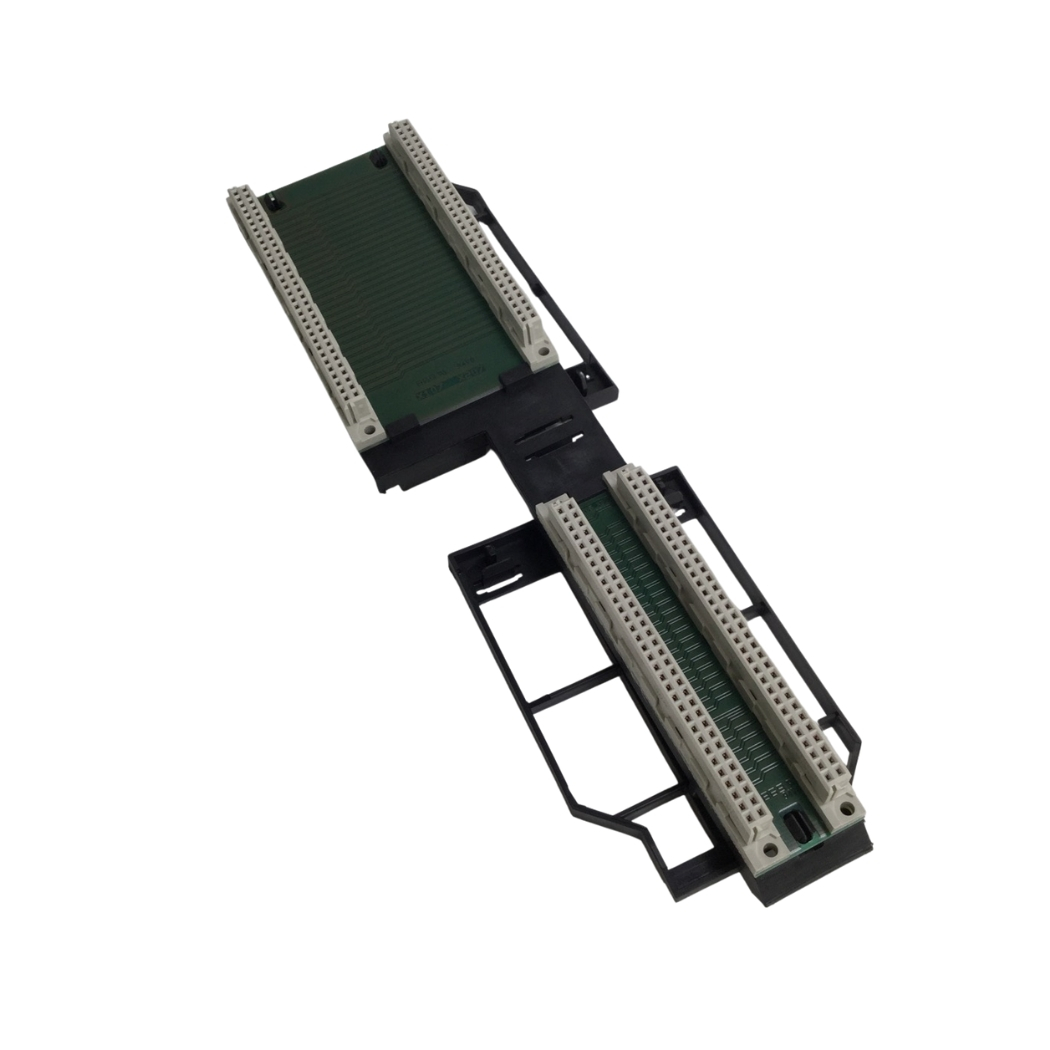

6SE7090-0XX84-4HA0 – Biến tần Simovert Siemens

Download tài liệu SINAMICS SIMOVERT

➢ SINAMICS SIMOVERT Catalogue

6SE7090-0XX84-4HA0 Simovert Masterdrives, bộ biến tần vector mạnh mẽ từ Siemens, chính là chìa khóa mở ra cánh cửa tối ưu hóa hiệu suất, tiết kiệm năng lượng và đảm bảo vận hành ổn định cho mọi hệ thống truyền động công nghiệp, và thanhthienphu.vn tự hào mang đến giải pháp toàn diện này cho quý vị kỹ sư và doanh nghiệp.

1. Thông Tin Chi Tiết Về Sản Phẩm 6SE7090-0XX84-4HA0

2. Khám Phá Cấu Tạo Tinh Tế Của 6SE7090-0XX84-4HA0

• Mạch Lực (Power Section): Sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) thế hệ mới nhất, cho phép chuyển đổi năng lượng hiệu quả, tổn hao thấp và khả năng chịu quá tải tốt. Mạch lực được thiết kế để đảm bảo chất lượng điện năng trả về lưới đạt tiêu chuẩn, với sóng hài thấp và hệ số công suất cao.
• Mạch Điều Khiển (Control Section): Bộ não của thiết bị, thường dựa trên bộ xử lý tín hiệu số (DSP) mạnh mẽ. Mạch điều khiển thực hiện các thuật toán phức tạp để đồng bộ hóa với lưới điện, điều khiển dòng điện tái sinh một cách chính xác và ổn định, đồng thời giám sát liên tục các thông số vận hành và trạng thái bảo vệ.
• Bộ Phận Làm Mát (Cooling System): Hệ thống quạt và tản nhiệt được thiết kế tối ưu để đảm bảo các linh kiện công suất hoạt động trong giới hạn nhiệt độ cho phép, ngay cả trong điều kiện môi trường khắc nghiệt, góp phần nâng cao tuổi thọ và độ tin cậy của thiết bị.
• Giao Diện Kết Nối: Bao gồm các cổng kết nối nguồn, kết nối DC link với biến tần, các cổng truyền thông (USS, Profibus tùy chọn…), và các terminal cho tín hiệu điều khiển I/O.
• Vỏ Bảo Vệ: Thiết kế chắc chắn, tuân thủ các cấp bảo vệ IP00 hoặc IP20, bảo vệ các thành phần bên trong khỏi bụi bẩn và tác động cơ học nhẹ.

3. Những Tính Năng Chính Vượt Trội Của 6SE7090-0XX84-4HA0

• Điều khiển Vector Control (VC) hiệu suất cao: Đây là trái tim của Masterdrives, mang lại khả năng điều khiển momen và tốc độ động cơ cực kỳ chính xác, ngay cả ở tốc độ thấp hoặc khi không sử dụng cảm biến (sensorless vector control). Tính năng này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao như máy công cụ CNC, hệ thống định vị, cẩu trục, máy đùn nhựa, máy kéo sợi… Nó giúp cải thiện chất lượng sản phẩm, giảm phế phẩm và tăng năng suất rõ rệt. So với điều khiển V/f truyền thống, VC mang lại phản ứng động tốt hơn và hiệu quả năng lượng cao hơn.
• Thiết kế Module Linh Hoạt: Như đã đề cập, cấu trúc module cho phép người dùng dễ dàng lựa chọn và kết hợp Control Unit (như CUVC, CUMC) với Power Module phù hợp với dải công suất yêu cầu. Điều này không chỉ tối ưu chi phí đầu tư ban đầu mà còn tạo sự thuận lợi cho việc bảo trì, sửa chữa và nâng cấp hệ thống sau này. Việc thay thế một module hỏng hóc trở nên nhanh chóng, giảm thiểu thời gian dừng máy – một yếu tố cực kỳ quan trọng trong sản xuất công nghiệp.
• Khả năng Lập Trình và Tùy Chỉnh Mạnh Mẽ: Masterdrives cung cấp một bộ thông số (parameter) cực kỳ phong phú, cho phép các kỹ sư tinh chỉnh sâu hoạt động của biến tần để phù hợp hoàn hảo với từng ứng dụng cụ thể. Từ việc cài đặt đường cong tăng/giảm tốc, giới hạn dòng điện, chức năng bảo vệ, đến việc cấu hình các khối chức năng tự do (Free Function Blocks – FFB), bạn hoàn toàn có thể tối ưu hóa hiệu suất và hành vi của động cơ. Phần mềm DriveMonitor trực quan giúp việc cài đặt, sao lưu/phục hồi thông số trở nên dễ dàng hơn bao giờ hết.
• Đa Dạng Giao Thức Truyền Thông: 6SE7090-0XX84-4HA0 và dòng Masterdrives nói chung hỗ trợ nhiều chuẩn giao tiếp công nghiệp phổ biến như USS (trên nền RS485) tích hợp sẵn, và các tùy chọn mở rộng mạnh mẽ như Profibus DP, CANopen, DeviceNet… Điều này đảm bảo khả năng tích hợp liền mạch biến tần vào các hệ thống điều khiển tự động hóa lớn hơn sử dụng PLC (ví dụ: Siemens S7-300, S7-400, S7-1200, S7-1500), HMI, SCADA, tạo thành một thể thống nhất, dễ dàng giám sát và điều khiển tập trung.
• Chức Năng Bảo Vệ Toàn Diện: Siemens luôn đặt an toàn lên hàng đầu. Masterdrives được trang bị đầy đủ các chức năng bảo vệ tiên tiến cho cả biến tần và động cơ: bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ qua cảm biến PTC/KTY), chạm đất, mất pha đầu vào/đầu ra… Các chức năng này giúp ngăn ngừa hư hỏng thiết bị, đảm bảo an toàn cho người vận hành và kéo dài tuổi thọ hệ thống, giảm thiểu chi phí sửa chữa không mong muốn.
• Tiết Kiệm Năng Lượng Hiệu Quả: Nhờ thuật toán điều khiển tiên tiến và khả năng tối ưu hóa dòng điện kích từ (flux optimization), Masterdrives giúp động cơ hoạt động hiệu quả hơn, giảm tổn hao năng lượng đặc biệt khi non tải hoặc tải nhẹ. Chức năng điều khiển tự động quạt làm mát cũng góp phần giảm tiêu thụ điện năng không cần thiết. Theo nhiều nghiên cứu và ứng dụng thực tế, việc sử dụng biến tần như Masterdrives có thể giúp tiết kiệm từ 20% đến 50% chi phí điện năng cho động cơ, đặc biệt trong các ứng dụng bơm, quạt. Đây là một lợi ích kinh tế trực tiếp và rất đáng kể cho mọi doanh nghiệp.

4. Hướng Dẫn Chi Tiết Kết Nối 6SE7090-0XX84-4HA0 Với Phần Mềm

1. Cài đặt phần mềm:

Cài đặt DriveMonitor hoặc STARTER lên máy tính của bạn theo hướng dẫn đi kèm. Đảm bảo cài đặt cả driver cho cáp chuyển đổi USB sang COM (nếu sử dụng).

2. Kết nối vật lý:

• Kết nối cáp chuyển đổi USB-COM vào cổng USB của máy tính.
• Kết nối đầu còn lại của cáp (RS232 hoặc RS485) vào cổng X300 trên mặt trước của 6SE7090-0XX84-4HA0. Lưu ý sơ đồ chân kết nối chính xác theo tài liệu kỹ thuật của Masterdrives cho giao thức USS (thường sử dụng chân 2, 3, 7 cho RS232 hoặc các chân tương ứng cho RS485).

3. Xác định và cấu hình cổng COM:

• Vào Device Manager trên Windows để xác định số hiệu cổng COM ảo được tạo bởi cáp chuyển đổi (ví dụ: COM3, COM4…).
• Đảm bảo cấu hình cổng COM này (Baud rate, Data bits, Parity, Stop bits) phù hợp với cài đặt mặc định hoặc cài đặt hiện tại của giao thức USS trên Masterdrives (thường là 9600 bps, 8 data bits, even parity, 1 stop bit).

4. Mở phần mềm và thiết lập kết nối:

• Khởi động phần mềm DriveMonitor hoặc STARTER.
• Tạo một dự án mới hoặc mở dự án hiện có.
• Trong phần cấu hình kết nối (Communication settings / Set PG/PC Interface), chọn đúng cổng COM đã xác định ở bước 3.
• Chọn giao thức kết nối là USS.
• Nhập địa chỉ USS của 6SE7090-0XX84-4HA0 (thường mặc định là 0, có thể thay đổi trong tham số P701).
• Thiết lập tốc độ Baud rate phù hợp (thường là 9600).

5. Kiểm tra kết nối và truy cập thiết bị:

• Thực hiện chức năng tìm kiếm thiết bị (Scan network / Find devices) hoặc kết nối trực tiếp đến địa chỉ đã biết.
• Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về thiết bị 6SE7090-0XX84-4HA0 và cho phép bạn truy cập vào danh sách tham số (parameter list). Bạn có thể đọc (upload) cấu hình hiện tại từ thiết bị lên PC hoặc ghi (download) cấu hình từ PC xuống thiết bị.

5. Cách Lập Trình Cơ Bản Cho 6SE7090-0XX84-4HA0

Các nhóm tham số quan trọng cần lưu ý cho 6SE7090-0XX84-4HA0 (AFE):

• Nhóm tham số khởi động nhanh (Quick Commissioning – P060): Cho phép lựa chọn các cấu hình ứng dụng cơ bản. Đối với AFE, cần chọn chế độ phù hợp (ví dụ: Regenerative feedback).
• Nhóm tham số cấu hình phần cứng (Hardware Configuration – P071, P072…): Xác định loại module công suất, module tùy chọn được lắp đặt.
• Nhóm tham số lưới điện (Line Supply Parameters – P210, P211…): Cài đặt điện áp định mức, tần số định mức của lưới điện cung cấp. Đây là thông tin cực kỳ quan trọng để AFE hoạt động chính xác và đồng bộ.
• Nhóm tham số điều khiển AFE (AFE Control Parameters – P290, P292, P3xx…): Bao gồm việc kích hoạt chế độ AFE, cài đặt các giới hạn dòng điện, điện áp DC link mong muốn, các thông số liên quan đến bộ lọc LCL (nếu có), và các thuật toán điều khiển tái tạo.
• Nhóm tham số bảo vệ (Protection Parameters – Pxxx): Cài đặt các ngưỡng bảo vệ cho lưới điện (quá áp, thấp áp, mất pha), bảo vệ quá nhiệt, quá dòng cho chính AFE.
• Nhóm tham số truyền thông (Communication Parameters – P700-P734…): Cấu hình địa chỉ thiết bị, tốc độ truyền, định dạng dữ liệu cho giao thức USS hoặc các module truyền thông mở rộng (Profibus…).
• Nhóm tham số Chẩn đoán và Giám sát (Diagnosis & Monitoring – r000-r0xx, r9xx): Chứa các giá trị vận hành thời gian thực (điện áp lưới, dòng điện, điện áp DC link, trạng thái lỗi…) và lịch sử lỗi.

Quy trình lập trình cơ bản (Commissioning) cho AFE 6SE7090-0XX84-4HA0:

1. Reset về mặc định nhà sản xuất (Factory Reset – P060=2, P970=1): Nên thực hiện nếu là lần cài đặt đầu tiên hoặc khi cấu hình cũ bị lỗi.
2. Cấu hình phần cứng (P071, P072…): Đảm bảo thiết bị nhận dạng đúng các module được lắp đặt.
3. Nhập thông số lưới điện (P210, P211): Cài đặt chính xác điện áp và tần số lưới nơi lắp đặt.
4. Kích hoạt chế độ AFE (P060, P290): Chọn chế độ hoạt động là Regenerative Feedback.
5. Cài đặt điện áp DC link mong muốn (P26x): Thiết lập mức điện áp DC bus mà AFE sẽ duy trì.
6. Cấu hình các giới hạn và bảo vệ: Đặt các ngưỡng an toàn cho dòng điện, điện áp, nhiệt độ.
7. Cấu hình truyền thông (nếu cần): Cài đặt địa chỉ, tốc độ baud… để kết nối với PLC hoặc HMI.
8. Lưu thông số (P971=1): Lưu toàn bộ cấu hình vào bộ nhớ non-volatile của thiết bị.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SE7090-0XX84-4HA0

7. Liên Hệ thanhthienphu.vn Ngay Hôm Nay

Qua những phân tích chi tiết về cấu tạo, tính năng, cách kết nối, lập trình và xử lý sự cố của 6SE7090-0XX84-4HA0 Simovert Masterdrives, chắc hẳn quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp đã thấy rõ sức mạnh và tiềm năng to lớn mà thiết bị này mang lại.

Đây thực sự là một giải pháp đầu tư thông minh, giúp nâng cấp hệ thống sản xuất, tối ưu hóa hiệu suất, tiết kiệm chi phí vận hành và nâng cao năng lực cạnh tranh một cách bền vững. Việc sở hữu một hệ thống truyền động mạnh mẽ, ổn định và hiệu quả không còn là mong muốn xa vời, mà hoàn toàn nằm trong tầm tay bạn.

Thanh Thiên Phú cam kết:

• Tư Vấn Kỹ Thuật Chuyên Sâu: Lắng nghe nhu cầu, phân tích ứng dụng cụ thể của bạn để đưa ra giải pháp cấu hình 6SE7090-0XX84-4HA0 Simovert Masterdrives phù hợp nhất, tối ưu cả về kỹ thuật và chi phí.
• Cung Cấp Sản Phẩm Chính Hãng: Đảm bảo 100% sản phẩm Siemens chính hãng, đầy đủ chứng từ CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất.
• Giá Cả Cạnh Tranh: Mang đến mức giá tốt nhất thị trường cùng nhiều chính sách ưu đãi hấp dẫn.
• Hỗ Trợ Kỹ Thuật Tận Tình: Đồng hành cùng bạn trong suốt quá trình lắp đặt, cài đặt, vận hành và bảo trì thiết bị. Sẵn sàng hỗ trợ xử lý sự cố nhanh chóng qua điện thoại, trực tuyến hoặc trực tiếp tại hiện trường.
• Dịch Vụ Hậu Mãi Chu Đáo: Cam kết đồng hành lâu dài, cung cấp linh kiện thay thế và các dịch vụ sửa chữa chuyên nghiệp.

Nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 để được các chuyên gia của thanhthienphu.vn tư vấn miễn phí và báo giá chi tiết nhất cho sản phẩm 6SE7090-0XX84-4HA0 Simovert Masterdrives cũng như các giải pháp điện tự động hóa khác.
