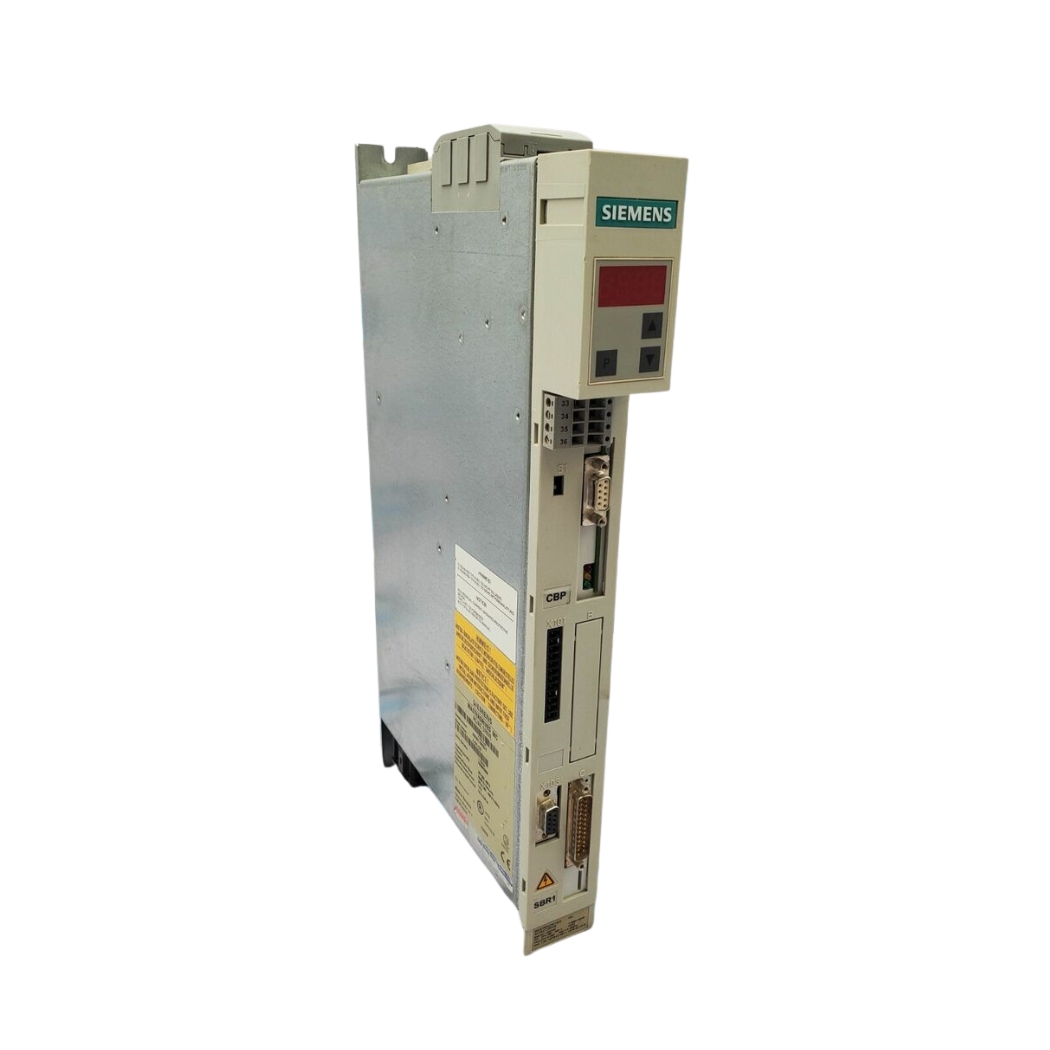

6SE7021-3TP50 – Biến tần Simovert Siemens

Download tài liệu SINAMICS SIMOVERT

➢ SINAMICS SIMOVERT Catalogue

6SE7021-3TP50 Simovert Masterdrives chính là giải pháp điều khiển truyền động tiên tiến, mang đến hiệu suất vượt trội và độ tin cậy tuyệt đối cho hệ thống sản xuất của bạn, một sản phẩm công nghệ cao từ Siemens được thanhthienphu.vn phân phối và hỗ trợ kỹ thuật.

Thiết bị này không chỉ là một bộ biến đổi tần số thông thường, mà còn là chìa khóa mở ra cánh cửa tối ưu hóa năng lượng, nâng cao độ chính xác và đảm bảo vận hành ổn định, liên tục cho mọi dây chuyền, máy móc quan trọng.

1. Khám phá cấu tạo tinh vi của bộ biến đổi tần số 6SE7021-3TP50

• Khối Công suất (Power Module): Đây là trái tim cung cấp năng lượng cho động cơ. Bên trong bao gồm mạch chỉnh lưu (Rectifier) chuyển đổi nguồn AC đầu vào thành DC, liên kết DC bus (DC Link) với các tụ điện lớn để lưu trữ và làm phẳng điện áp DC, và mạch nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) để tạo ra điện áp AC ba pha với tần số và biên độ thay đổi, cấp cho động cơ. Siemens lựa chọn các linh kiện chất lượng cao, đảm bảo khả năng chịu tải, tản nhiệt hiệu quả và tuổi thọ lâu dài.
• Bo Mạch Điều Khiển (Control Unit – Thường là CUVC cho dòng Vector Control): Bộ não của biến tần, nơi xử lý mọi thuật toán điều khiển phức tạp. Nó nhận tín hiệu từ người dùng (qua terminal, màn hình, mạng truyền thông), tín hiệu phản hồi từ động cơ (nếu dùng encoder), và tính toán để đưa ra tín hiệu điều khiển PWM (Pulse Width Modulation) chính xác cho khối công suất. Bo mạch này tích hợp vi xử lý mạnh mẽ, bộ nhớ lưu trữ tham số và các cổng giao tiếp cơ bản.
• Bo Mạch Vào/Ra (I/O Board): Cung cấp các cổng kết nối vật lý cho tín hiệu điều khiển và phản hồi. Bao gồm các đầu vào số (Digital Inputs – DI) để nhận lệnh chạy/dừng, chọn tốc độ cố định,…; các đầu ra số (Digital Outputs – DO) thường là relay để báo trạng thái lỗi, chạy,…; các đầu vào tương tự (Analog Inputs – AI) để nhận tín hiệu đặt tốc độ hoặc moment từ biến trở, cảm biến, PLC (0-10V, 4-20mA); và các đầu ra tương tự (Analog Outputs – AO) để xuất tín hiệu tốc độ thực, dòng điện thực,…
• Giao Diện Vận Hành (Operator Interface – Tùy chọn): Có thể là Bảng Vận Hành Cơ Bản (Basic Operator Panel – BOP) hoặc Bảng Vận Hành Nâng Cao (Advanced Operator Panel – AOP) cho phép người dùng cài đặt tham số, giám sát trạng thái, và chẩn đoán lỗi trực tiếp trên biến tần. Dòng Masterdrives thường có AOP với màn hình hiển thị rõ ràng hơn.
• Module Truyền Thông (Communication Module – Tùy chọn): Cho phép biến tần tích hợp vào các hệ thống tự động hóa lớn hơn thông qua các mạng công nghiệp phổ biến như PROFIBUS DP, DeviceNet, CANopen,… Module này thường được lắp đặt thêm vào khe cắm mở rộng trên bo mạch điều khiển. Biến tần 6SE7021-3TP50 thường có sẵn cổng USS (RS485) cơ bản.
• Hệ Thống Tản Nhiệt: Bao gồm quạt làm mát và các tấm tản nhiệt (heatsink) được thiết kế tối ưu để dẫn nhiệt từ các linh kiện công suất ra môi trường bên ngoài, đảm bảo biến tần hoạt động ổn định ngay cả khi tải nặng và trong điều kiện nhiệt độ môi trường cho phép.

2. Những tính năng ưu việt tạo nên sự khác biệt của 6SE7021-3TP50

• Điều Khiển Vector Control (VC) Hiệu Suất Cao: Đây là linh hồn của 6SE7021-3TP50. Khác với điều khiển V/f đơn giản, VC (cả có và không cần encoder) cho phép điều khiển chính xác moment xoắn và tốc độ động cơ, ngay cả ở tốc độ thấp. Điều này mang lại khả năng đáp ứng động cực nhanh, độ chính xác tốc độ vượt trội (sai số thấp), và khả năng kiểm soát moment tối ưu. Các ứng dụng đòi hỏi độ chính xác cao như máy công cụ CNC, hệ thống định vị, cẩu trục, máy kéo dây… sẽ được hưởng lợi trực tiếp, nâng cao chất lượng sản phẩm và giảm thiểu phế phẩm.
• Chức Năng Tiết Kiệm Năng Lượng Thông Minh: Bên cạnh chế độ V/f tối ưu cho bơm/quạt (V/f bình phương), biến tần này còn tích hợp các thuật toán tự động tối ưu hóa từ thông (Flux Current Control – FCC) hoặc tự động giảm điện áp khi non tải. Theo các nghiên cứu trong ngành, việc sử dụng biến tần cho các ứng dụng bơm, quạt có thể tiết kiệm từ 20% đến 50% điện năng tiêu thụ so với phương pháp điều khiển van hoặc damper truyền thống. Điều này trực tiếp làm giảm chi phí vận hành hàng tháng, một yếu tố cực kỳ quan trọng đối với các doanh nghiệp sản xuất và xây dựng tại Việt Nam, nhất là trong bối cảnh giá năng lượng có xu hướng tăng.
• Khả Năng Tích Hợp Hệ Thống Linh Hoạt: Với cổng USS (RS485) tích hợp sẵn và khả năng mở rộng dễ dàng các module truyền thông như PROFIBUS DP, DeviceNet, CANopen,… 6SE7021-3TP50 sẵn sàng kết nối và giao tiếp với các hệ thống điều khiển cấp cao hơn như PLC, SCADA, HMI. Điều này tạo điều kiện thuận lợi cho việc xây dựng các giải pháp tự động hóa toàn diện, giám sát và thu thập dữ liệu vận hành từ xa, phù hợp với xu hướng Công nghiệp 4.0. Việc tích hợp dễ dàng giúp giảm thời gian và chi phí triển khai dự án.
• Phần Mềm Cấu Hình và Chẩn Đoán Trực Quan: Các kỹ sư và kỹ thuật viên có thể sử dụng phần mềm DriveMonitor hoặc STARTER (thông qua giao diện phù hợp) để thực hiện việc cài đặt tham số, sao lưu/phục hồi cấu hình, giám sát trạng thái hoạt động theo thời gian thực và chẩn đoán lỗi một cách nhanh chóng, hiệu quả. Giao diện đồ họa thân thiện, các chức năng hỗ trợ mạnh mẽ giúp rút ngắn thời gian commissioning và xử lý sự cố, giảm thiểu thời gian dừng máy không mong muốn.
• Thiết Kế Bền Bỉ và Module Hóa: Được chế tạo để hoạt động trong môi trường công nghiệp khắc nghiệt, với các bo mạch được phủ lớp bảo vệ chống ẩm, bụi bẩn và hóa chất. Thiết kế dạng module cho phép thay thế từng bộ phận (khối công suất, bo điều khiển, quạt…) một cách độc lập khi có sự cố hoặc cần nâng cấp, giúp tiết kiệm chi phí và thời gian sửa chữa so với việc phải thay thế toàn bộ biến tần.
• Các Chức Năng Bảo Vệ Toàn Diện: Tích hợp đầy đủ các chức năng bảo vệ chống quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua PTC/KTY), mất pha đầu vào/đầu ra, chạm đất,… đảm bảo an toàn cho cả biến tần, động cơ và hệ thống máy móc, giảm thiểu rủi ro hư hỏng thiết bị và tai nạn lao động.

3. Hướng dẫn chi tiết kết nối 6SE7021-3TP50 với phần mềm chuyên dụng

Bước 1. Cài đặt Driver cho Adapter: Kết nối bộ chuyển đổi USB/PCMCIA sang RS485 vào máy tính và cài đặt driver đi kèm (hoặc driver tự động nhận bởi Windows). Ghi lại số cổng COM ảo được tạo ra (ví dụ: COM3, COM4). Bạn có thể kiểm tra trong Device Manager của Windows.

Bước 2. Kết nối vật lý:

• Tắt nguồn biến tần (đảm bảo an toàn).
• Kết nối cáp RS485 từ bộ chuyển đổi vào cổng X300 trên biến tần 6SE7021-3TP50. Lưu ý đấu đúng chân tín hiệu (thường là P+ với P+, N- với N-). Tham khảo tài liệu kỹ thuật của biến tần để biết sơ đồ chân chính xác.
• Cấp nguồn trở lại cho biến tần.

Bước 3. Cấu hình tham số giao tiếp trên biến tần (nếu cần):

• Sử dụng màn hình BOP/AOP (nếu có) để truy cập các tham số liên quan đến giao tiếp USS.
• Kiểm tra và cài đặt địa chỉ biến tần (P701 – USS address), tốc độ baud (P702 – USS baud rate),… Đảm bảo các thông số này khớp với cấu hình sẽ thực hiện trên phần mềm. Mặc định thường là địa chỉ 0, tốc độ 9600 bps.

Bước 4. Mở phần mềm DriveMonitor: Khởi chạy ứng dụng DriveMonitor trên máy tính.

Bước 5. Thiết lập kết nối trong DriveMonitor:

• Tìm đến mục thiết lập giao diện hoặc kết nối (thường trong menu “Options” hoặc “Settings”).
• Chọn giao diện kết nối là cổng COM ảo tương ứng với adapter RS485 của bạn (ví dụ: COM3).
• Thiết lập các thông số giao tiếp: Chọn giao thức là USS, đặt tốc độ baud, số bits dữ liệu, parity, stop bits phù hợp với cài đặt trên biến tần (ví dụ: 9600, 8, E, 1).
• Lưu lại cấu hình giao diện.

Bước 6. Kết nối với biến tần:

• Trong DriveMonitor, chọn chức năng “Connect” hoặc “Go Online”.
• Phần mềm sẽ quét tìm biến tần trên cổng COM đã cấu hình với địa chỉ và tốc độ baud tương ứng.
• Nếu thông số khớp và kết nối vật lý tốt, phần mềm sẽ báo kết nối thành công và hiển thị trạng thái “Online”. Bạn có thể bắt đầu đọc/ghi tham số, giám sát, chẩn đoán.

4. Bí quyết lập trình và cài đặt thông số cho biến tần 6SE7021-3TP50

A. Phương pháp cài đặt:

1. Qua Bảng Vận Hành (BOP/AOP): Phù hợp cho việc cài đặt cơ bản, thay đổi nhanh một vài thông số hoặc giám sát trạng thái tại chỗ. Sử dụng các nút bấm lên/xuống/P/Fn để truy cập và thay đổi giá trị các tham số (Pxxx).
2. Qua Phần Mềm (DriveMonitor/STARTER): Phương pháp hiệu quả và trực quan hơn, đặc biệt khi cần cài đặt nhiều tham số, sao lưu/phục hồi, hoặc thực hiện các chức năng chẩn đoán nâng cao. Giao diện đồ họa giúp quản lý tham số theo nhóm chức năng, dễ dàng tìm kiếm và chỉnh sửa.

B. Các nhóm tham số quan trọng cần lưu ý:

Nhóm Tham số Động cơ (Motor Parameters – P100 đến P115…):

• P100 (Motor Type): Chọn loại động cơ (thường là không đồng bộ).
• P101 (Rated Motor Voltage): Điện áp định mức của động cơ (V).
• P102 (Rated Motor Current): Dòng điện định mức của động cơ (A).
• P103 (Rated Motor Power): Công suất định mức của động cơ (kW hoặc HP).
• P104 (Rated Motor Frequency): Tần số định mức của động cơ (Hz).
• P105 (Rated Motor Speed): Tốc độ định mức của động cơ (RPM).
• P109 (Motor Connection): Kiểu đấu dây động cơ (Sao/Tam giác).
• P115 (Motor Identification / Tuning): Thực hiện quá trình tự dò thông số động cơ (Motor ID) để tối ưu hóa điều khiển Vector. Đây là bước rất quan trọng khi sử dụng chế độ VC.

Nhóm Tham số Điều khiển (Control Parameters – P290, P462, P464,…):

• P290 (Control Mode): Lựa chọn phương pháp điều khiển (V/f linear, V/f squared, FCC, Sensorless Vector Control – SLVC, Vector Control with Encoder – VC).
• P462 (Acceleration Time): Thời gian tăng tốc từ 0 đến tần số max (s).
• P464 (Deceleration Time): Thời gian giảm tốc từ tần số max về 0 (s).
• P452 (Minimum Speed): Giới hạn tốc độ thấp nhất (RPM hoặc Hz).
• P453 (Maximum Speed): Giới hạn tốc độ cao nhất (RPM hoặc Hz).
• P282 (Current Limit): Giới hạn dòng điện ngõ ra (A hoặc %).

Nhóm Tham số Vào/Ra (I/O Parameters – P580 đến P695…):

• Cấu hình chức năng cho các đầu vào số DI (ví dụ: P581 – DI1 Function = ON/OFF1, P582 – DI2 Function = Fixed Frequency Select,…).
• Cấu hình chức năng cho các đầu ra số DO (ví dụ: P651 – DO1 Function = Fault Active, P652 – DO2 Function = Drive Ready,…).
• Cấu hình loại tín hiệu và chức năng cho đầu vào tương tự AI (ví dụ: P600 – AI1 Type = 0-10V, P601 – AI1 Function = Main Setpoint).
• Cấu hình loại tín hiệu và chức năng cho đầu ra tương tự AO (ví dụ: P680 – AO1 Type = 0-10V, P681 – AO1 Function = Actual Speed).

Nhóm Tham số Truyền Thông (Communication Parameters – P700 đến P735…):

Cấu hình địa chỉ (Address), tốc độ baud (Baud Rate),… cho cổng giao tiếp đang sử dụng (USS, PROFIBUS,…).

C. Ví dụ cài đặt cơ bản: Điều khiển tốc độ bằng biến trở 0-10V qua AI1, Chạy/Dừng bằng công tắc qua DI1:

1. Kết nối biến trở với AI1 (tham khảo sơ đồ chân).

2. Kết nối công tắc với DI1.

3. Vào nhóm tham số I/O:

• Đặt P600 = 1 (AI1 Type = 0-10V).
• Đặt P601 = 1 (AI1 Function = Main Setpoint).
• Đặt P581 = 1 (DI1 Function = ON/OFF1 – Lệnh chạy/dừng cơ bản).

4. (Tùy chọn) Cài đặt thời gian tăng/giảm tốc (P462, P464), giới hạn tốc độ (P452, P453).

5. Lưu tham số và thử vận hành.

D. Bí quyết tối ưu:

• Thực hiện Motor ID (P115): Luôn thực hiện bước này khi dùng chế độ Vector Control để biến tần hiểu rõ đặc tính động cơ, giúp điều khiển chính xác và ổn định hơn.
• Tinh chỉnh Ramp tăng/giảm tốc: Điều chỉnh P462, P464 phù hợp với quán tính tải để tránh quá dòng khi tăng tốc hoặc quá áp khi giảm tốc. Có thể sử dụng S-ramp (nếu hỗ trợ) để vận hành êm ái hơn.
• Sử dụng bộ tham số (Parameter Sets): Nếu ứng dụng cần thay đổi cấu hình hoạt động (ví dụ: tốc độ, chế độ điều khiển khác nhau), có thể sử dụng các bộ tham số khác nhau và chuyển đổi giữa chúng bằng tín hiệu DI.
• Sao lưu cấu hình: Sau khi cài đặt hoàn chỉnh, luôn sao lưu bộ tham số bằng phần mềm DriveMonitor/STARTER hoặc AOP để dễ dàng phục hồi khi cần thiết hoặc nhân bản cho các biến tần tương tự.

5. Khắc phục nhanh chóng một số lỗi thường gặp trên 6SE7021-3TP50
