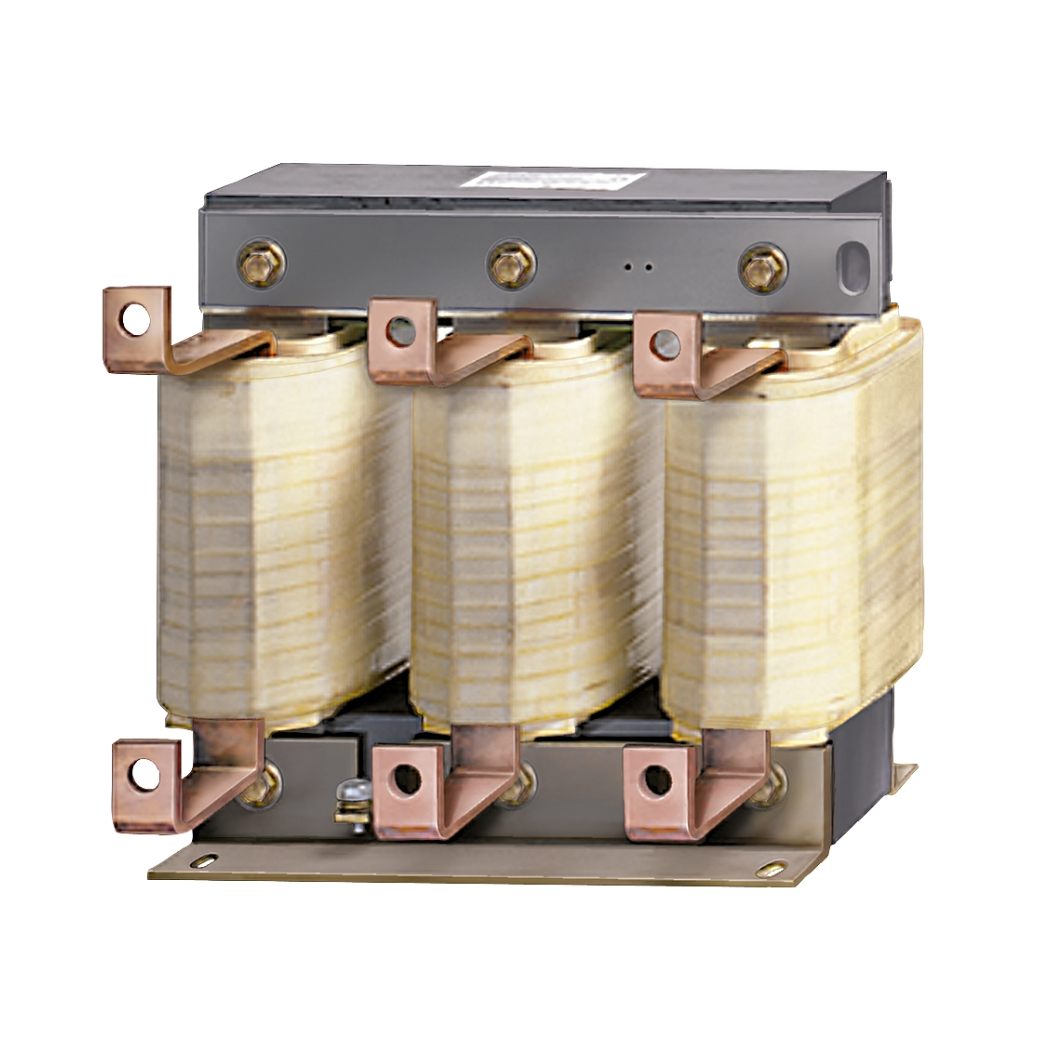

6SE6400-3TC07-5ED0 – Biến tần MM420 MICROMASTER 13 Siemens

6SE6400-3TC07-5ED0 Siemens MICROMASTER 13, bộ lọc đầu ra chuyên dụng từ Siemens, chính là chìa khóa vàng mở ra cánh cửa nâng cao hiệu suất, độ bền và sự ổn định cho hệ thống điều khiển động cơ của bạn, một giải pháp được các kỹ sư điện và quản lý kỹ thuật tin tưởng lựa chọn.

Để tìm hiểu sâu hơn về thiết bị lọc sóng hài Siemens ưu việt này và nhận tư vấn chuyên nghiệp, hãy khám phá cùng thanhthienphu.vn, nơi mang đến những giải pháp tự động hóa công nghiệp tiên tiến nhất, giúp bạn giải quyết triệt để những khó khăn về nhiễu điện từ và bảo vệ động cơ hiệu quả.

1. Thông tin chi tiết về sản phẩm 6SE6400-3TC07-5ED0

2. Khám phá cấu tạo ưu việt của Bộ lọc đầu ra 6SE6400-3TC07-5ED0

• Vỏ bảo vệ kim loại chắc chắn: Lớp vỏ ngoài cùng được chế tạo từ kim loại cao cấp, không chỉ mang lại vẻ ngoài chuyên nghiệp mà còn đóng vai trò lá chắn vững chắc, bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi các tác động vật lý, bụi bẩn và ẩm ướt (đạt chuẩn IP20 khi lắp đúng cách). Thiết kế vỏ cũng tối ưu hóa khả năng tản nhiệt tự nhiên, góp phần duy trì nhiệt độ hoạt động ổn định cho bộ lọc.
• Khối mạch lọc LC (Inductor-Capacitor) hiệu suất cao: Đây là trái tim của bộ lọc 6SE6400-3TC07-5ED0. Siemens sử dụng các cuộn cảm (L) và tụ điện (C) chất lượng cao, được lựa chọn và tính toán kỹ lưỡng để tạo thành một mạch lọc thụ động hiệu quả. Mạch lọc này có nhiệm vụ chính là làm suy giảm các thành phần sóng hài bậc cao và làm mịn dạng sóng điện áp đầu ra từ biến tần trước khi cấp đến động cơ. Nó giúp giảm thiểu hiện tượng đỉnh điện áp (voltage peaks) và tốc độ biến thiên điện áp theo thời gian (dv/dt), những yếu tố chính gây hại cho lớp cách điện của cuộn dây stato động cơ và cáp dẫn.
• Cổng kết nối đầu vào và đầu ra (Input/Output Terminals): Bộ lọc được trang bị các đầu nối dạng bắt vít (screw terminals) rõ ràng, chắc chắn cho cả phía đầu vào (nối với đầu ra U, V, W của biến tần) và đầu ra (nối với động cơ). Các đầu nối này được thiết kế để đảm bảo tiếp xúc điện tốt, chịu được dòng điện định mức và dễ dàng cho việc đấu nối dây dẫn có tiết diện phù hợp. Việc ghi nhãn rõ ràng giúp giảm thiểu nguy cơ đấu nối sai, một yếu tố quan trọng đảm bảo an toàn vận hành.
• Điểm kết nối tiếp địa (PE Terminal): Một điểm kết nối tiếp địa (Protective Earth – PE) tiêu chuẩn được tích hợp sẵn. Việc kết nối tiếp địa đúng kỹ thuật là cực kỳ quan trọng để đảm bảo an toàn cho người vận hành và thiết bị, đồng thời giúp nâng cao hiệu quả lọc nhiễu, đặc biệt là nhiễu tần số cao chạy trong dây đất.
• Thiết kế tối ưu cho tản nhiệt: Mặc dù là thiết bị thụ động, bộ lọc vẫn sinh nhiệt trong quá trình hoạt động do tổn hao trên cuộn cảm và tụ điện. Cấu trúc vật lý của 6SE6400-3TC07-5ED0 được thiết kế để tối ưu hóa luồng không khí đối lưu tự nhiên, giúp tản nhiệt hiệu quả mà không cần quạt làm mát phụ trợ, tăng độ tin cậy và giảm thiểu bảo trì.

3. Những tính năng vượt trội làm nên giá trị của 6SE6400-3TC07-5ED0

• Giảm nhiễu điện từ (EMC) hiệu quả: Đây là chức năng cốt lõi. Bộ lọc 6SE6400-3TC07-5ED0 hoạt động như một rào cản vững chắc, làm suy giảm đáng kể nhiễu tần số cao phát sinh từ quá trình đóng cắt PWM (Pulse Width Modulation) của biến tần. Điều này giúp hệ thống đáp ứng các tiêu chuẩn về tương thích điện từ (EMC) ngày càng khắt khe, tránh gây nhiễu cho các thiết bị điện tử nhạy cảm khác hoạt động gần đó, đảm bảo sự ổn định chung của nhà máy hay công trình.
• Bảo vệ động cơ tối ưu: Biến tần tạo ra điện áp đầu ra dạng xung vuông, có tốc độ biến thiên điện áp theo thời gian (dv/dt) rất cao. Khi truyền qua cáp dài, hiện tượng sóng phản xạ có thể làm tăng gấp đôi điện áp tại đầu cực động cơ, gây ứng suất điện áp nghiêm trọng lên lớp cách điện của cuộn dây stato. Bộ lọc 6SE6400-3TC07-5ED0 giúp làm giảm đáng kể giá trị dv/dt và hạn chế các đỉnh điện áp quá áp, bảo vệ hiệu quả lớp cách điện, ngăn ngừa nguy cơ đánh thủng và kéo dài tuổi thọ động cơ.
• Giảm phát nhiệt động cơ và cáp: Sóng hài bậc cao trong dòng điện đầu ra của biến tần không tạo ra mô-men hữu ích mà chủ yếu gây tổn hao dưới dạng nhiệt trong cuộn dây động cơ và cáp dẫn. Bằng cách lọc bỏ các thành phần sóng hài này, bộ lọc giúp giảm nhiệt độ hoạt động của động cơ và cáp, góp phần tiết kiệm năng lượng và tăng độ bền.
• Cho phép sử dụng cáp động cơ dài hơn: Đây là một lợi ích vô cùng thiết thực trong nhiều ứng dụng công nghiệp và xây dựng, nơi khoảng cách giữa biến tần và động cơ là đáng kể. Nhờ khả năng giảm dv/dt và hạn chế sóng phản xạ, bộ lọc 6SE6400-3TC07-5ED0 cho phép sử dụng chiều dài cáp động cơ (cả loại có và không có vỏ bọc chống nhiễu) lớn hơn nhiều so với khi không dùng bộ lọc, mà vẫn đảm bảo an toàn và hiệu suất hoạt động. Điều này mang lại sự linh hoạt lớn trong thiết kế và lắp đặt hệ thống.
• Tăng cường độ ổn định và tin cậy của hệ thống: Bằng cách loại bỏ các yếu tố gây hại tiềm ẩn như nhiễu EMC, quá áp, và phát nhiệt quá mức, bộ lọc góp phần nâng cao độ ổn định và tin cậy chung cho toàn bộ hệ thống biến tần – động cơ. Điều này đồng nghĩa với việc giảm thiểu thời gian dừng máy đột xuất, tăng năng suất và giảm chi phí sửa chữa.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Siemens đã tối ưu hóa thiết kế để bộ lọc 6SE6400-3TC07-5ED0 có kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt trong tủ điện cùng với biến tần MICROMASTER hoặc SINAMICS tương ứng, tiết kiệm không gian và công sức lắp đặt.

4. Hướng dẫn chi tiết kết nối 6SE6400-3TC07-5ED0 vào hệ thống biến tần

1. Chuẩn Bị Phần Cứng:

• Máy tính cá nhân (Laptop/PC) đã cài đặt phần mềm Siemens STARTER (phiên bản phù hợp với firmware của biến tần). Bạn có thể tải phần mềm này từ trang web hỗ trợ của Siemens.
• Cáp kết nối: Tùy thuộc vào cổng giao tiếp trên biến tần và máy tính. Phổ biến nhất là sử dụng bộ chuyển đổi USB sang RS485 (nếu dùng cổng RS485 trên biến tần) hoặc cáp PC Connection Kit của Siemens (ví dụ: 6SL3255-0AA00-2CA0 hoặc tương đương). Đảm bảo driver cho cáp chuyển đổi đã được cài đặt đúng cách trên máy tính.
• Nguồn cấp cho biến tần (không cần cấp nguồn động lực 3 pha nếu chỉ cấu hình).

2. Kết Nối Vật Lý:

• Kết nối một đầu cáp chuyển đổi vào cổng USB của máy tính.
• Kết nối đầu còn lại của cáp vào cổng giao tiếp trên biến tần MICROMASTER. Đối với cổng RS485 (thường là terminal 2 chân hoặc cổng RJ45 tùy model), hãy đảm bảo đấu đúng cực tính (P+/A và N-/B). Tham khảo tài liệu hướng dẫn sử dụng (manual) của biến tần để xác định đúng vị trí và sơ đồ chân cổng giao tiếp.
• Cấp nguồn điều khiển cho biến tần.

3. Cấu Hình Giao Tiếp Trong STARTER:

• Mở phần mềm STARTER trên máy tính.
• Tạo một dự án mới (Project) hoặc mở dự án có sẵn.
• Trong cửa sổ Project Navigator, chọn menu Options > Set PG/PC Interface.
• Trong cửa sổ Set PG/PC Interface, chọn loại giao diện (Access Point of the Application) là S7ONLINE (STEP 7).
• Trong danh sách Interface Parameter Assignment Used, chọn đúng cổng COM ảo mà cáp chuyển đổi USB-RS485 của bạn đã tạo ra (ví dụ: PC Adapter (USS) hoặc Serial cable (USS) và chọn cổng COM tương ứng). Tốc độ baudrate thường mặc định là 9600 hoặc 19200 bps cho giao thức USS trên MICROMASTER, đảm bảo cài đặt này khớp với thông số P2010 (USS baudrate) và P2011 (USS address) trên biến tần nếu cần.
• Nhấn OK để lưu cài đặt.

4. Kết Nối và Tải/Đọc Tham Số:

• Trong STARTER, thực hiện chức năng Accessible Nodes hoặc Connect Online để phần mềm quét và tìm kiếm biến tần đang kết nối.
• Nếu kết nối thành công, biến tần sẽ xuất hiện trong cây dự án.
• Bạn có thể nhấp chuột phải vào biến tần và chọn Target device > Load to PG để đọc toàn bộ cấu hình hiện tại từ biến tần lên máy tính, hoặc Load to target device để tải cấu hình từ máy tính xuống biến tần.
• Từ đây, bạn có thể truy cập vào danh sách tham số (Parameter list), sử dụng các trình hướng dẫn (Wizards) để cài đặt nhanh, theo dõi trạng thái hoạt động (Control panel), chẩn đoán lỗi (Alarms/Faults) một cách trực quan.

5. Cách Lập Trình Sản Phẩm 6SE6400-3TC07-5ED0

1. Truy Cập Chế Độ Cài Đặt:

• Đảm bảo biến tần đang ở trạng thái dừng (Stop).
• Trên màn hình BOP/AOP, nhấn phím P (Parameter) để truy cập vào danh sách các thông số.
• Sử dụng các phím mũi tên lên/xuống để di chuyển giữa các thông số (ví dụ: P0003, P0004,…).
• Để thay đổi giá trị của một thông số, di chuyển đến thông số đó và nhấn phím P. Giá trị hiện tại sẽ nhấp nháy.
• Sử dụng phím mũi tên lên/xuống để thay đổi giá trị.
• Nhấn phím P một lần nữa để xác nhận và lưu giá trị mới.
• Nhấn phím Fn (Function) hoặc đợi một khoảng thời gian để thoát khỏi chế độ cài đặt.

2. Các Thông Số Cài Đặt Nhanh (Quick Commissioning – P0010):

Thông số P0010 (Commissioning parameter filter) cho phép lựa chọn các chế độ cài đặt nhanh. Đặt P0010 = 1 (Quick commissioning) để chỉ hiển thị các thông số cần thiết nhất cho lần cài đặt đầu tiên.

Các thông số quan trọng trong chế độ này bao gồm:

• P0100: Chọn tiêu chuẩn công suất Châu Âu (kW) hay Mỹ (HP). Thường đặt là 0 (kW).
• P0304: Điện áp định mức của động cơ (V). Lấy từ nhãn động cơ.
• P0305: Dòng điện định mức của động cơ (A). Lấy từ nhãn động cơ.
• P0307: Công suất định mức của động cơ (kW hoặc HP tùy P0100). Lấy từ nhãn động cơ.
• P0310: Tần số định mức của động cơ (Hz). Thường là 50Hz tại Việt Nam.
• P0311: Tốc độ định mức của động cơ (RPM). Lấy từ nhãn động cơ.
• P1080: Tần số tối thiểu (Hz).
• P1082: Tần số tối đa (Hz). Thường đặt bằng tần số định mức P0310.
• P1120: Thời gian tăng tốc (s). Thời gian để động cơ tăng tốc từ 0 Hz đến tần số tối đa.
• P1121: Thời gian giảm tốc (s). Thời gian để động cơ giảm tốc từ tần số tối đa về 0 Hz.

Sau khi cài đặt xong các thông số này, cần đặt P3900 (End of quick commissioning) để tính toán các thông số phụ thuộc khác của động cơ. Chọn giá trị phù hợp (ví dụ: 1, 2 hoặc 3) tùy theo yêu cầu tính toán.

Cuối cùng, đặt P0010 = 0 để quay về chế độ cài đặt tiêu chuẩn, truy cập được tất cả thông số.

3. Chọn Chế Độ Điều Khiển (P1300):

P1300 (Control mode) là thông số cực kỳ quan trọng, quyết định thuật toán điều khiển.

• P1300 = 0: Điều khiển V/f tuyến tính (Linear V/f). Phù hợp cho ứng dụng đơn giản, tải mô-men không đổi hoặc thay đổi chậm.
• P1300 = 2: Điều khiển V/f với đường đặc tính bình phương (Quadratic V/f). Tối ưu cho tải bơm, quạt ly tâm, tiết kiệm năng lượng tốt.
• P1300 = 20: Điều khiển Vector không cảm biến (Sensorless Vector Control – SVC). Cho hiệu suất cao, mô-men ổn định, đáp ứng nhanh với thay đổi tải. Yêu cầu cài đặt chính xác thông số động cơ và thực hiện nhận dạng động cơ (P1910).

4. Cài Đặt Nguồn Lệnh và Tần Số Tham Chiếu:

• P0700 (Selection of command source): Chọn nguồn lệnh chạy/dừng (ví dụ: 0 – Mặc định, 1 – BOP/AOP, 2 – Terminal (cổng DI), 5 – USS/Modbus…).
• P1000 (Selection of frequency setpoint): Chọn nguồn đặt tần số (ví dụ: 1 – BOP/AOP, 2 – Ngõ vào Analog Input, 5 – USS/Modbus…).

5. Nhận Dạng Động Cơ (Motor Identification – P1910):

• Khi sử dụng chế độ SVC (P1300 = 20), việc thực hiện nhận dạng động cơ là bắt buộc để tối ưu hóa hiệu suất.
• Đặt P1910 (Motor data identification select). Chọn giá trị phù hợp (ví dụ: 1 – Tính toán và nhận dạng thông số stato, rôto khi dừng; 3 – Tính toán và nhận dạng khi quay).
• Sau khi đặt P1910, cấp lệnh chạy (Run). Biến tần sẽ tự động thực hiện quá trình đo đạc và tính toán các thông số điện của động cơ. Đảm bảo động cơ có thể quay tự do nếu chọn chế độ nhận dạng khi quay.
• Quá trình này thường mất vài phút. Sau khi hoàn thành, biến tần sẽ báo FINISHED.

6. Khắc phục một số vấn đề thường gặp với Bộ lọc 6SE6400-3TC07-5ED0
