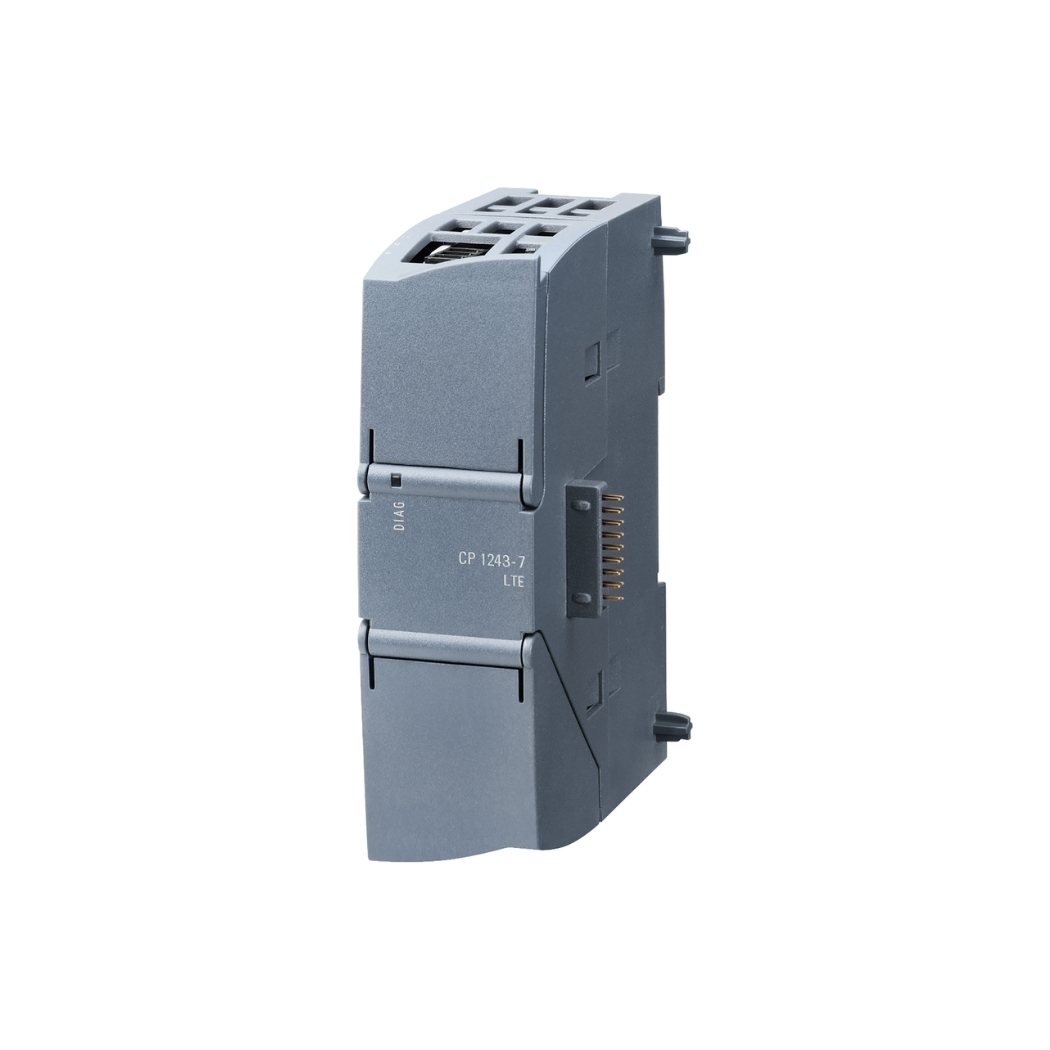

6GK7243-7KX30-0XE0 Module CP 1243-7 LTE EU S7-1200

6GK7243-7KX30-0XE0, một bộ truyền thông tiên tiến, mở ra cánh cửa kết nối liền mạch cho hệ thống tự động hóa của bạn, góp phần nâng cao hiệu suất và tối ưu hóa quy trình sản xuất. Thanhthienphu.vn hân hạnh mang đến giải pháp đột phá này, giúp các kỹ sư, nhà quản lý kỹ thuật dễ dàng chinh phục những thách thức trong thời đại công nghiệp 4.0, thúc đẩy sự phát triển mạnh mẽ của doanh nghiệp.

1. Thông Tin Chi Tiết Về Sản Phẩm

Bảng 1: Tổng quan thông tin sản phẩm 6GK7243-7KX30-0XE0

2. Cấu Tạo Sản Phẩm

Mô-đun truyền thông CM 1243-7 LTE (6GK7243-7KX30-0XE0) được thiết kế với cấu trúc phần cứng bền bỉ, tinh vi và phần mềm thông minh, linh hoạt. Thiết bị này mang lại khả năng kết nối mạng di động mạnh mẽ cho các hệ thống tự động hóa dựa trên nền tảng SIMATIC S7-1200. Từ vỏ ngoài chắc chắn, đạt tiêu chuẩn bảo vệ IP20, đến các thành phần điện tử tiên tiến bên trong, mỗi chi tiết đều được Siemens tính toán tỉ mỉ để đảm bảo sự vận hành ổn định và tuổi thọ lâu dài cho sản phẩm. Module này được cấu thành từ nhiều bộ phận quan trọng, mỗi bộ phận đảm nhận một chức năng riêng biệt, phối hợp nhịp nhàng để tạo nên một tổng thể hoàn chỉnh, sẵn sàng đáp ứng mọi yêu cầu khắt khe nhất từ các ứng dụng công nghiệp. Đầu tiên, khối vi xử lý trung tâm (CPU) là trái tim của thiết bị, nơi thực hiện tất cả các tác vụ xử lý dữ liệu và điều khiển hoạt động của module. Tiếp theo, bộ nhớ chương trình lưu trữ firmware và các cấu hình, giúp người dùng dễ dàng tùy chỉnh và cập nhật. Bộ nhớ dữ liệu cung cấp không gian lưu trữ tạm thời cho các thông tin trong quá trình vận hành. Không thể không kể đến khối giao tiếp, bao gồm các cổng kết nối vật lý như khe cắm thẻ SIM, cổng ăng-ten, cho phép thiết bị kết nối với mạng di động LTE, UMTS và GSM. Khối nguồn cung cấp năng lượng ổn định cho toàn bộ hệ thống, đảm bảo hoạt động liên tục và tin cậy. Các đèn LED hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.

3. Các Tính Năng Chính Của Sản Phẩm

Mô-đun truyền thông CM 1243-7 LTE (6GK7243-7KX30-0XE0) sở hữu nhiều tính năng ưu việt, đáp ứng tối ưu nhu cầu của các kỹ sư điện, kỹ thuật viên điện và nhà quản lý trong việc giám sát, điều khiển và thu thập dữ liệu từ xa. Trước hết, khả năng hỗ trợ kết nối mạng di động 4G LTE là một điểm nhấn quan trọng. Với tốc độ truyền tải dữ liệu cao, lên đến 100 Mbps khi tải xuống và 50 Mbps khi tải lên, module này cho phép truyền tải lượng lớn thông tin một cách nhanh chóng và ổn định, giảm thiểu độ trễ, đảm bảo tính thời gian thực cho các ứng dụng điều khiển và giám sát. Bên cạnh đó, thiết bị cũng hỗ trợ các chuẩn mạng 3G (UMTS) và 2G (GSM), mang lại sự linh hoạt trong việc lựa chọn mạng kết nối, đảm bảo khả năng hoạt động ổn định ngay cả trong các khu vực có hạ tầng mạng 4G chưa phát triển hoàn thiện. Một tính năng đáng chú ý khác là khả năng bảo mật cao. Module hỗ trợ các giao thức bảo mật tiên tiến như IPsec và OpenVPN, giúp bảo vệ dữ liệu truyền tải khỏi các nguy cơ tấn công mạng, đảm bảo an toàn thông tin cho hệ thống. Chức năng tường lửa tích hợp cho phép người dùng thiết lập các quy tắc truy cập, kiểm soát chặt chẽ lưu lượng mạng vào và ra, ngăn chặn các truy cập trái phép, nâng cao độ an toàn cho toàn bộ hệ thống tự động hóa. Khả năng cấu hình linh hoạt thông qua giao diện web và phần mềm STEP 7 cũng là một điểm cộng lớn. Người dùng có thể dễ dàng cài đặt, tùy chỉnh các thông số mạng, cấu hình bảo mật và quản lý thiết bị từ xa một cách thuận tiện. Ngoài ra, module còn hỗ trợ chức năng gửi tin nhắn SMS và email, cho phép người dùng nhận thông báo tức thì về các sự kiện quan trọng, cảnh báo lỗi hoặc thay đổi trạng thái hệ thống, giúp họ phản ứng nhanh chóng, kịp thời xử lý các vấn đề phát sinh, giảm thiểu thời gian dừng máy và nâng cao hiệu quả sản xuất.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Việc kết nối mô-đun truyền thông CM 1243-7 LTE (6GK7243-7KX30-0XE0) với phần mềm STEP 7 được thực hiện theo các bước sau:

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm STEP 7 (TIA Portal) phiên bản phù hợp trên máy tính.
• Kết nối máy tính với PLC S7-1200 thông qua cáp Ethernet.
• Lắp thẻ SIM đã kích hoạt vào khe cắm SIM trên module CM 1243-7 LTE.
• Kết nối ăng-ten với module.
• Cấp nguồn cho module CM 1243-7 LTE và PLC S7-1200.

Bước 2: Thêm module CM 1243-7 LTE vào dự án STEP 7

1. Mở dự án STEP 7 chứa PLC S7-1200 mà bạn muốn kết nối với module.
2. Trong cửa sổ “Project tree”, chọn “Devices & networks”.
3. Trong cửa sổ “Hardware catalog”, tìm kiếm “6GK7243-7KX30-0XE0” hoặc “CM 1243-7 LTE”.
4. Kéo thả module CM 1243-7 LTE vào cửa sổ “Network view” và kết nối với PLC S7-1200.

Bước 3: Cấu hình thông số mạng

1. Nhấp đúp vào module CM 1243-7 LTE trong cửa sổ “Network view” để mở cửa sổ “Device view”.
2. Chọn tab “Properties” và chọn mục “General”.
3. Trong phần “Interface”, chọn “PROFINET interface [X1]”.
4. Trong phần “IP protocol”, cấu hình địa chỉ IP, subnet mask và default gateway cho module. Bạn có thể chọn “Obtain an IP address automatically” nếu sử dụng DHCP.
5. Chuyển sang tab “LTE” để cấu hình thông số mạng di động.
6. Nhập các thông số APN, username và password (nếu cần) do nhà mạng cung cấp.
7. Chọn “Network mode” phù hợp (ví dụ: “Automatic”, “4G preferred”, “3G only”).

Bước 4: Cấu hình chức năng bảo mật (tùy chọn)

1. Trong tab “Properties”, chọn mục “Firewall”.
2. Kích hoạt chức năng tường lửa và cấu hình các quy tắc truy cập.
3. Trong mục “VPN”, bạn có thể cấu hình kết nối VPN (IPsec hoặc OpenVPN) để bảo mật kết nối từ xa.

Bước 5: Tải cấu hình xuống module

1. Nhấp chuột phải vào module CM 1243-7 LTE trong cửa sổ “Project tree” và chọn “Download to device”.
2. Chọn “Hardware configuration” và “Software (only changes)” nếu cần.
3. Nhấp vào nút “Load” để tải cấu hình xuống module.

Bước 6: Kiểm tra kết nối

1. Sau khi tải cấu hình thành công, kiểm tra đèn LED trên module để xác nhận trạng thái kết nối mạng.
2. Sử dụng chức năng “Online & diagnostics” trong STEP 7 để kiểm tra trạng thái kết nối và các thông số mạng.

5. Cách Lập Trình Sản Phẩm

Mô-đun truyền thông CM 1243-7 LTE (6GK7243-7KX30-0XE0) được lập trình thông qua phần mềm STEP 7 (TIA Portal) bằng cách sử dụng các khối chức năng truyền thông có sẵn trong thư viện. Dưới đây là hướng dẫn chi tiết các bước:

Bước 1: Thêm các khối chức năng truyền thông vào chương trình

Mở dự án STEP 7 chứa PLC S7-1200 đã kết nối với module CM 1243-7 LTE.

Trong cửa sổ “Project tree”, mở thư mục “Program blocks” và chọn khối chương trình mà bạn muốn thêm chức năng truyền thông (ví dụ: OB1).

Trong cửa sổ “Instructions”, mở thư mục “Communication” và chọn thư mục con “S7 communication”.

Từ thư mục “S7 communication”, kéo thả các khối chức năng mong muốn vào chương trình. Các khối chức năng thường dùng bao gồm:

• TSEND_C: Gửi dữ liệu qua kết nối TCP hoặc ISO-on-TCP.
• TRCV_C: Nhận dữ liệu qua kết nối TCP hoặc ISO-on-TCP.
• TCON: Thiết lập kết nối TCP hoặc ISO-on-TCP.
• TDISCON: Ngắt kết nối TCP hoặc ISO-on-TCP.
• TUSEND: Gửi dữ liệu qua kết nối UDP.
• TURCV: Nhận dữ liệu qua kết nối UDP.

Bước 2: Cấu hình các khối chức năng

Nhấp đúp vào khối chức năng để mở cửa sổ cấu hình.

Trong tab “Properties”, cấu hình các thông số của khối chức năng, bao gồm:

• REQ: Kích hoạt khối chức năng (ví dụ: sử dụng một biến BOOL).
• CONT: Giữ kết nối liên tục (chỉ áp dụng cho TCON).
• ID: Số nhận dạng kết nối (tự động gán hoặc do người dùng định nghĩa).
• CONNECT: Tham chiếu đến cấu hình kết nối (được tạo trong “Device configuration”).
• DATA: Tham chiếu đến vùng dữ liệu cần gửi hoặc nhận (ví dụ: sử dụng mảng BYTE hoặc DB).
• LEN: Độ dài dữ liệu cần gửi hoặc nhận (tính bằng byte).
• DONE: Trạng thái hoàn thành (đầu ra BOOL).
• BUSY: Trạng thái đang bận (đầu ra BOOL).
• ERROR: Trạng thái lỗi (đầu ra BOOL).
• STATUS: Mã trạng thái (đầu ra WORD).

Bước 3: Tạo cấu hình kết nối

Trong cửa sổ “Device configuration” của module CM 1243-7 LTE, chọn tab “Connection data”.

Nhấp vào nút “Add new connection” để tạo kết nối mới.

Chọn loại kết nối (ví dụ: TCP connection, ISO-on-TCP connection, UDP connection).

Cấu hình các thông số kết nối, bao gồm:

• Active connection establishment: Chọn “Yes” nếu module chủ động thiết lập kết nối, chọn “No” nếu module chờ kết nối từ đối tác.
• Local IP address: Địa chỉ IP của module (đã cấu hình trong phần “Interface”).
• Remote IP address: Địa chỉ IP của đối tác truyền thông.
• Local port number: Số cổng của module (tự động gán hoặc do người dùng định nghĩa).
• Remote port number: Số cổng của đối tác truyền thông.

Bước 4: Lập trình logic điều khiển

1. Sử dụng các ngôn ngữ lập trình như LAD, FBD hoặc SCL để lập trình logic điều khiển việc gửi và nhận dữ liệu.
2. Kết hợp các khối chức năng truyền thông với các lệnh điều khiển, xử lý dữ liệu và các khối chức năng khác để tạo thành chương trình hoàn chỉnh.

Bước 5: Tải chương trình xuống PLC và kiểm tra

1. Nhấp chuột phải vào PLC trong cửa sổ “Project tree” và chọn “Download to device”.
2. Chọn “Software (only changes)” và nhấp vào nút “Load” để tải chương trình xuống PLC.
3. Sử dụng chức năng “Online & diagnostics” để giám sát hoạt động của chương trình và kiểm tra kết nối truyền thông.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình vận hành, một số lỗi có thể xảy ra với mô-đun truyền thông CM 1243-7 LTE (6GK7243-7KX30-0XE0). Dưới đây là hướng dẫn chi tiết để khắc phục một số lỗi thường gặp:

Lỗi 1: Không thể kết nối mạng di động

Biểu hiện: Đèn LED “DIAG” trên module nhấp nháy màu đỏ, không có đèn LED mạng nào sáng hoặc đèn LED “NET” nhấp nháy màu đỏ.

Nguyên nhân:

• Thẻ SIM chưa được lắp đúng cách hoặc chưa được kích hoạt.
• Không có sóng di động hoặc tín hiệu yếu.
• Sai thông số APN, username hoặc password.
• Lỗi cấu hình mạng di động trong STEP 7.

Cách khắc phục:

Kiểm tra thẻ SIM:

• Đảm bảo thẻ SIM đã được lắp đúng chiều và đúng khe cắm.
• Kiểm tra xem thẻ SIM đã được kích hoạt và còn tiền trong tài khoản.
• Thử lắp thẻ SIM vào điện thoại để kiểm tra xem có hoạt động không.

Kiểm tra tín hiệu mạng:

• Di chuyển module đến vị trí có sóng di động tốt hơn.
• Kiểm tra ăng-ten đã được kết nối chắc chắn và đặt đúng hướng.

Kiểm tra cấu hình mạng di động:

• Xác minh lại thông số APN, username và password với nhà mạng.
• Đảm bảo đã chọn đúng “Network mode” trong cấu hình.

Khởi động lại module:

Tắt nguồn module và PLC, sau đó bật lại.

Lỗi 2: Mất kết nối mạng đột ngột

Biểu hiện: Đèn LED mạng tắt hoặc nhấp nháy bất thường.

Nguyên nhân:

• Mất tín hiệu mạng di động tạm thời.
• Lỗi kết nối cáp ăng-ten.
• Lỗi nguồn cấp cho module.

Cách khắc phục:

Kiểm tra tín hiệu mạng:

• Theo dõi đèn LED mạng để xem khi nào kết nối được khôi phục.
• Kiểm tra cường độ tín hiệu mạng trong giao diện web của module.

Kiểm tra kết nối cáp ăng-ten: Đảm bảo cáp ăng-ten được kết nối chắc chắn với module và ăng-ten.

Kiểm tra nguồn cấp: Đảm bảo nguồn cấp cho module ổn định và đúng điện áp.

Lỗi 3: Lỗi truyền thông với PLC

Biểu hiện: Đèn LED “DIAG” nhấp nháy màu đỏ, không thể gửi hoặc nhận dữ liệu với PLC.

Nguyên nhân:

• Lỗi cáp Ethernet kết nối giữa module và PLC.
• Sai địa chỉ IP hoặc cấu hình mạng.
• Lỗi chương trình PLC.

Cách khắc phục:

Kiểm tra cáp Ethernet:

• Đảm bảo cáp Ethernet được kết nối chắc chắn với cả module và PLC.
• Thử thay thế bằng cáp Ethernet khác.

Kiểm tra cấu hình mạng:

• Xác minh lại địa chỉ IP, subnet mask và default gateway của module và PLC.
• Đảm bảo module và PLC nằm trong cùng một mạng con.

Kiểm tra chương trình PLC:

• Kiểm tra xem các khối chức năng truyền thông đã được cấu hình đúng chưa.
• Sử dụng chức năng “Online & diagnostics” để kiểm tra lỗi trong chương trình.

Lỗi 4: Lỗi khối chức năng truyền thông

Biểu hiện: Khối chức năng truyền thông trả về mã lỗi trong biến “STATUS”.

Nguyên nhân:

• Lỗi cấu hình khối chức năng.
• Lỗi kết nối mạng.
• Lỗi dữ liệu truyền.

Cách khắc phục:

1. Tham khảo tài liệu hướng dẫn sử dụng STEP 7 để tra cứu ý nghĩa của mã lỗi.
2. Kiểm tra lại cấu hình của khối chức năng, đặc biệt là các thông số “ID”, “CONNECT”, “DATA” và “LEN”.
3. Kiểm tra kết nối mạng và đảm bảo có thể thiết lập kết nối thành công.
4. Kiểm tra dữ liệu truyền, đảm bảo đúng định dạng và độ dài.
