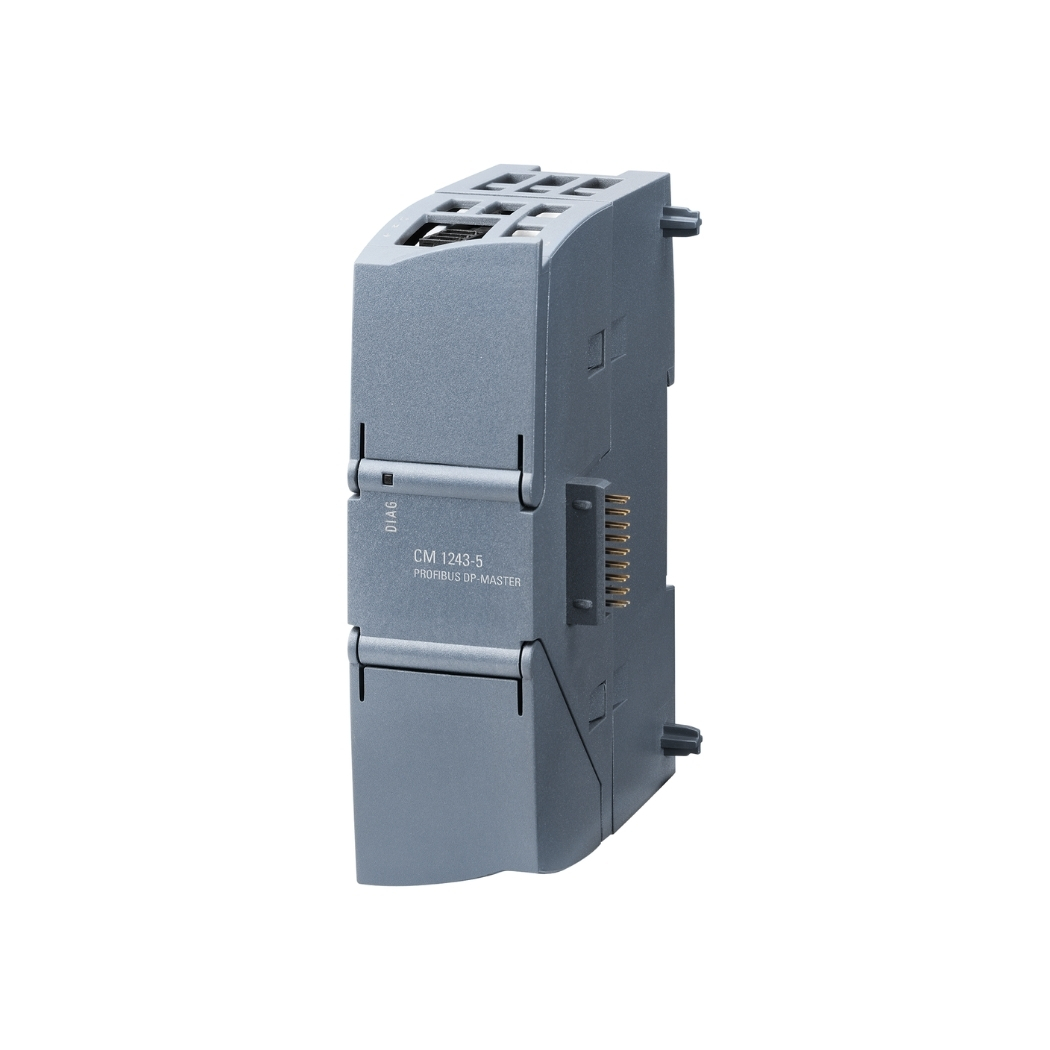

6GK7243-5DX30-0XE0 Module CM 1243-5 S7-1200

6GK7243-5DX30-0XE0 chính là giải pháp truyền thông tối ưu, mang đến khả năng kết nối linh hoạt và ổn định cho hệ thống tự động hóa của bạn, nâng tầm hiệu suất vượt trội. Hãy đến với thanhthienphu.vn, nơi cung cấp thiết bị điện công nghiệp uy tín, để sở hữu ngay sản phẩm chính hãng, chất lượng cao, cùng dịch vụ hỗ trợ tận tâm.

1. Thông Tin Chi Tiết Về Sản Phẩm 6GK7243-5DX30-0XE0

Sản phẩm 6GK7243-5DX30-0XE0 là một module truyền thông công nghiệp, đóng vai trò quan trọng trong việc kết nối và trao đổi dữ liệu giữa các thiết bị tự động hóa. Thiết bị này giúp các kỹ sư điện, kỹ thuật viên và quản lý kỹ thuật dễ dàng tích hợp và mở rộng hệ thống điều khiển, mang lại lợi ích to lớn cho các doanh nghiệp sản xuất, xây dựng, năng lượng và tự động hóa. Thanhthienphu.vn rất hân hạnh được đồng hành cùng quý khách hàng trong hành trình nâng cấp hệ thống tự động hóa, mang đến những sản phẩm chất lượng cao và giải pháp tối ưu nhất, hãy liên hệ ngay với chúng tôi qua hotline 08.12.77.88.99 để được tư vấn và hỗ trợ tốt nhất. Với đội ngũ chuyên gia giàu kinh nghiệm và nhiệt huyết, thanhthienphu.vn cam kết mang đến sự hài lòng tuyệt đối cho quý khách hàng, giúp bạn xây dựng hệ thống tự động hóa vững mạnh, hướng tới tương lai phát triển bền vững, thịnh vượng hơn nữa, cùng 6GK7243-5DX30-0XE0, bạn sẽ mở ra cánh cửa dẫn đến thành công.

2. Cấu Tạo Chi Tiết Của Module Truyền Thông Công Nghiệp 6GK7243-5DX30-0XE0

Module 6GK7243-5DX30-0XE0 được thiết kế với cấu trúc chắc chắn, đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Vỏ ngoài của thiết bị được chế tạo từ nhựa công nghiệp cao cấp, có khả năng chống cháy, chịu va đập và chống chịu tốt với các tác nhân môi trường như bụi bẩn, độ ẩm. Bên trong, các linh kiện điện tử được bố trí khoa học trên bảng mạch in, đảm bảo khả năng truyền dẫn tín hiệu chính xác và hiệu quả, module 6GK7243-5DX30-0XE0 sử dụng các linh kiện chất lượng cao từ các nhà cung cấp uy tín trên thế giới, với việc kiểm tra, đánh giá chất lượng nghiêm ngặt trước khi đưa vào sản xuất, đảm bảo độ tin cậy và tuổi thọ lâu dài, giúp hệ thống vận hành liên tục, giảm thiểu thời gian chết và chi phí bảo trì, sửa chữa. Bên cạnh đó, thiết kế nhỏ gọn của module giúp tiết kiệm không gian lắp đặt, dễ dàng tích hợp vào tủ điện điều khiển, thanhthienphu.vn không chỉ cung cấp sản phẩm chất lượng mà còn hỗ trợ khách hàng trong việc lựa chọn, lắp đặt và cấu hình thiết bị, đảm bảo hệ thống hoạt động trơn tru và hiệu quả, chúng tôi luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn, mang đến sự an tâm và tin tưởng tuyệt đối, với thanhthienphu.vn, bạn không chỉ mua một sản phẩm mà còn nhận được sự đồng hành và hỗ trợ tận tâm từ đội ngũ chuyên gia giàu kinh nghiệm.

2.1. Các Thành Phần Chính Của Module Truyền Thông 6GK7243-5DX30-0XE0

Module truyền thông 6GK7243-5DX30-0XE0 bao gồm các thành phần chính sau:

• Vỏ bảo vệ: Được làm từ nhựa công nghiệp cao cấp, có khả năng chống cháy, chịu nhiệt độ cao và chống va đập tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài, giúp thiết bị hoạt động bền bỉ và ổn định.
• Cổng kết nối RJ45: Là cổng kết nối chính của module, sử dụng chuẩn kết nối Ethernet công nghiệp, cho phép kết nối với các thiết bị khác trong mạng lưới tự động hóa một cách dễ dàng và tin cậy.
• Bộ vi xử lý: Là trái tim của module, có nhiệm vụ xử lý các giao thức truyền thông, đảm bảo việc truyền tải dữ liệu chính xác và nhanh chóng, giúp hệ thống vận hành mượt mà và hiệu quả.
• Bộ nhớ: Lưu trữ chương trình điều khiển và dữ liệu cấu hình của module, đảm bảo thiết bị hoạt động đúng theo yêu cầu của người dùng.
• Mạch nguồn: Cung cấp nguồn điện ổn định cho các linh kiện bên trong hoạt động, đảm bảo thiết bị vận hành liên tục và tin cậy.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và kiểm tra tình trạng kết nối, truyền tải dữ liệu.

2.2. Nguyên Lý Hoạt Động Của Module Truyền Thông 6GK7243-5DX30-0XE0

Module 6GK7243-5DX30-0XE0 hoạt động dựa trên giao thức truyền thông PROFINET IO, một tiêu chuẩn truyền thông công nghiệp phổ biến hiện nay. Khi được kết nối vào mạng lưới tự động hóa, module sẽ đóng vai trò như một thiết bị IO, cho phép trao đổi dữ liệu thời gian thực với bộ điều khiển PLC. Module sẽ nhận dữ liệu từ PLC và các thiết bị khác trong mạng, sau đó xử lý và truyền đến các thiết bị đích. Ngược lại, module cũng có thể nhận dữ liệu từ các thiết bị khác và truyền về PLC để xử lý. Quá trình này diễn ra liên tục và đồng bộ, đảm bảo sự phối hợp nhịp nhàng giữa các thiết bị trong hệ thống, giúp nâng cao hiệu quả sản xuất và giảm thiểu sai sót, thanhthienphu.vn cam kết cung cấp các sản phẩm chính hãng, chất lượng cao, đồng thời hỗ trợ khách hàng trong việc cài đặt, cấu hình và vận hành thiết bị, đảm bảo hệ thống hoạt động ổn định và hiệu quả, hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và trải nghiệm những giải pháp tự động hóa tiên tiến nhất.

3. Các Tính Năng Chính Của Module Truyền Thông 6GK7243-5DX30-0XE0: Nâng Cao Hiệu Quả và Độ Tin Cậy Cho Hệ Thống Tự Động Hóa

Module 6GK7243-5DX30-0XE0 được tích hợp nhiều tính năng tiên tiến, đáp ứng nhu cầu ngày càng cao của các hệ thống tự động hóa hiện đại. Sản phẩm này không chỉ giúp kết nối các thiết bị một cách dễ dàng mà còn nâng cao hiệu suất, độ tin cậy và khả năng mở rộng của hệ thống. Các kỹ sư, kỹ thuật viên và quản lý kỹ thuật sẽ tìm thấy ở 6GK7243-5DX30-0XE0 một giải pháp truyền thông toàn diện, giúp họ tối ưu hóa quy trình sản xuất, giảm thiểu chi phí vận hành và nâng cao năng lực cạnh tranh cho doanh nghiệp, thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho khách hàng những sản phẩm chất lượng cao cùng dịch vụ hỗ trợ chuyên nghiệp, chúng tôi luôn sẵn sàng đồng hành cùng bạn trên con đường chinh phục những thành công mới trong lĩnh vực tự động hóa, với 6GK7243-5DX30-0XE0, bạn sẽ có trong tay công cụ mạnh mẽ để xây dựng hệ thống tự động hóa vững chắc, linh hoạt và hiệu quả, hãy để thanhthienphu.vn chắp cánh cho những ý tưởng sáng tạo của bạn, đưa doanh nghiệp của bạn vươn lên tầm cao mới.

3.1. Hỗ Trợ Giao Thức Truyền Thông PROFINET IO Tiên Tiến

• 6GK7243-5DX30-0XE0 hỗ trợ giao thức truyền thông PROFINET IO, một tiêu chuẩn truyền thông công nghiệp hàng đầu hiện nay. PROFINET IO cung cấp khả năng truyền tải dữ liệu thời gian thực, đảm bảo sự đồng bộ và chính xác trong quá trình vận hành hệ thống. Với tốc độ truyền dữ liệu cao, PROFINET IO giúp giảm thiểu độ trễ, nâng cao hiệu suất và độ tin cậy của hệ thống tự động hóa.
• Theo nghiên cứu của Hiệp hội Tự động hóa Quốc tế (ISA), việc sử dụng giao thức truyền thông thời gian thực như PROFINET IO có thể giúp giảm thời gian chết của hệ thống lên đến 30% và nâng cao năng suất sản xuất lên đến 20%.
• Với 6GK7243-5DX30-0XE0, các kỹ sư và kỹ thuật viên có thể dễ dàng tích hợp các thiết bị tự động hóa vào mạng lưới PROFINET IO, tạo nên một hệ thống điều khiển thống nhất và hiệu quả.

3.2. Tốc Độ Truyền Dữ Liệu Cao và Ổn Định Đảm Bảo Hiệu Suất Vận Hành

• Module 6GK7243-5DX30-0XE0 cung cấp tốc độ truyền dữ liệu lên đến 100 Mbit/s, đảm bảo khả năng truyền tải lượng lớn dữ liệu một cách nhanh chóng và ổn định. Tốc độ truyền cao giúp giảm thiểu độ trễ trong quá trình truyền thông, đảm bảo các thiết bị trong hệ thống hoạt động đồng bộ và hiệu quả.
• Thanhthienphu.vn cam kết cung cấp các sản phẩm chính hãng, đảm bảo chất lượng và độ tin cậy cao. Chúng tôi hiểu rằng, đối với các kỹ sư và quản lý kỹ thuật, việc lựa chọn thiết bị có tốc độ truyền dữ liệu ổn định là vô cùng quan trọng, ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của hệ thống.
• Với 6GK7243-5DX30-0XE0, bạn có thể hoàn toàn yên tâm về khả năng truyền tải dữ liệu, giúp hệ thống vận hành trơn tru, giảm thiểu thời gian chết và nâng cao năng suất sản xuất.

3.3. Khả Năng Tương Thích Rộng Rãi Với Nhiều Thiết Bị Tự Động Hóa

• Module 6GK7243-5DX30-0XE0 có khả năng tương thích cao với nhiều thiết bị tự động hóa khác nhau, bao gồm PLC, HMI, biến tần, cảm biến,… Điều này mang lại sự linh hoạt trong việc thiết kế và triển khai hệ thống, cho phép các kỹ sư và kỹ thuật viên lựa chọn thiết bị phù hợp nhất với nhu cầu của mình.
• Thanhthienphu.vn cung cấp đa dạng các thiết bị tự động hóa từ các thương hiệu uy tín trên thế giới, giúp khách hàng dễ dàng tìm kiếm và lựa chọn sản phẩm tương thích với 6GK7243-5DX30-0XE0. Chúng tôi luôn sẵn sàng tư vấn và hỗ trợ khách hàng trong việc lựa chọn thiết bị phù hợp, đảm bảo hệ thống hoạt động tối ưu.
• Với khả năng tương thích rộng rãi, 6GK7243-5DX30-0XE0 giúp đơn giản hóa quá trình tích hợp hệ thống, giảm thiểu chi phí và thời gian triển khai, đồng thời nâng cao khả năng mở rộng và nâng cấp hệ thống trong tương lai.

4. Hướng Dẫn Kết Nối Module 6GK7243-5DX30-0XE0 Với Phần Mềm TIA Portal: Từng Bước Đơn Giản, Dễ Hiểu Cho Người Mới Bắt Đầu

Việc kết nối module 6GK7243-5DX30-0XE0 với phần mềm TIA Portal là bước quan trọng để cấu hình và lập trình cho thiết bị. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện kết nối một cách đơn giản và dễ hiểu nhất, ngay cả khi bạn mới bắt đầu làm quen với TIA Portal, với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình cài đặt và cấu hình, đảm bảo hệ thống của bạn hoạt động trơn tru và hiệu quả, hãy liên hệ ngay với chúng tôi qua hotline 08.12.77.88.99 để được tư vấn và hỗ trợ kịp thời, thanhthienphu.vn cam kết mang đến cho bạn những trải nghiệm tốt nhất, giúp bạn tự tin làm chủ công nghệ và ứng dụng vào thực tiễn sản xuất, nâng cao năng suất và chất lượng sản phẩm, cùng 6GK7243-5DX30-0XE0, bạn sẽ mở ra cánh cửa thành công cho doanh nghiệp của mình.

4.1. Chuẩn Bị Trước Khi Kết Nối Đảm Bảo Quá Trình Diễn Ra Thuận Lợi

Trước khi tiến hành kết nối, bạn cần chuẩn bị các thiết bị và phần mềm sau:

• Module 6GK7243-5DX30-0XE0
• PLC S7-1200 (ví dụ: CPU 1214C)
• Cáp Ethernet chuẩn RJ45
• Máy tính cài đặt phần mềm TIA Portal (phiên bản V14 trở lên)
• Nguồn điện 24V DC

Đảm bảo rằng tất cả các thiết bị đều ở trạng thái tốt, không bị hư hỏng và đã được tắt nguồn trước khi tiến hành kết nối.

4.2. Các Bước Kết Nối Vật Lý Giữa Các Thiết Bị

Kết nối module 6GK7243-5DX30-0XE0 với PLC S7-1200:

• Gắn module 6GK7243-5DX30-0XE0 vào khe cắm mở rộng bên phải của PLC S7-1200.
• Đảm bảo module được gắn chắc chắn và tiếp xúc tốt với PLC.

Kết nối cáp Ethernet:

• Cắm một đầu cáp Ethernet vào cổng RJ45 trên module 6GK7243-5DX30-0XE0.
• Cắm đầu còn lại của cáp Ethernet vào cổng mạng trên máy tính hoặc switch mạng.

Cấp nguồn cho các thiết bị:

• Kết nối nguồn điện 24V DC cho PLC S7-1200 và module 6GK7243-5DX30-0XE0.
• Bật nguồn cho các thiết bị.

4.3. Các Bước Cấu Hình Trong Phần Mềm TIA Portal

Mở phần mềm TIA Portal trên máy tính.

Tạo một project mới hoặc mở project đã có sẵn.

Thêm thiết bị PLC S7-1200 vào project:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn dòng PLC S7-1200 và model PLC tương ứng (ví dụ: CPU 1214C).
• Nhấn “Add” để thêm PLC vào project.

Thêm module 6GK7243-5DX30-0XE0 vào project:

• Trong cửa sổ “Hardware catalog”, tìm kiếm module 6GK7243-5DX30-0XE0 theo mã sản phẩm.
• Kéo và thả module vào khe cắm tương ứng trên PLC S7-1200 trong cửa sổ “Device view”.

Cấu hình địa chỉ IP cho module:

• Nhấp đúp vào module 6GK7243-5DX30-0XE0 trong cửa sổ “Device view”.
• Chọn “PROFINET interface [X1]” trong phần “Properties”.
• Trong mục “Ethernet addresses”, nhập địa chỉ IP, subnet mask và gateway phù hợp với mạng của bạn.

Lưu project và tải cấu hình xuống PLC:

• Nhấn nút “Save project” để lưu lại các thay đổi.
• Nhấn nút “Download to device” để tải cấu hình xuống PLC.

Sau khi hoàn tất các bước trên, module 6GK7243-5DX30-0XE0 đã được kết nối và cấu hình thành công trong TIA Portal, bạn có thể tiến hành lập trình và sử dụng các chức năng của module. Thanhthienphu.vn luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm, hãy liên hệ với chúng tôi nếu bạn gặp bất kỳ khó khăn nào trong quá trình kết nối và cấu hình.

5. Cách Lập Trình Module 6GK7243-5DX30-0XE0 Trong Môi Trường TIA Portal: Hướng Dẫn Chi Tiết Cho Người Dùng

Sau khi kết nối thành công module 6GK7243-5DX30-0XE0 với phần mềm TIA Portal, bước tiếp theo là lập trình để khai thác các tính năng ưu việt của thiết bị. Thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình module này trong môi trường TIA Portal một cách chi tiết và dễ hiểu, giúp bạn nhanh chóng làm chủ công nghệ và ứng dụng vào thực tiễn, với sự hỗ trợ tận tình từ đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi, bạn sẽ tự tin hơn trong việc lập trình và điều khiển hệ thống tự động hóa, hãy liên hệ ngay với chúng tôi qua hotline 08.12.77.88.99 để được giải đáp mọi thắc mắc và hỗ trợ kịp thời, thanhthienphu.vn cam kết mang đến cho bạn những giải pháp tự động hóa tối ưu, giúp nâng cao năng suất và hiệu quả sản xuất, cùng 6GK7243-5DX30-0XE0, bạn sẽ tạo ra những bước đột phá trong sản xuất, đưa doanh nghiệp của bạn phát triển bền vững và thịnh vượng.

5.1. Tạo Các Khối Chức Năng (Function Blocks) Để Giao Tiếp Với Module 6GK7243-5DX30-0XE0

TIA Portal cung cấp các khối chức năng (FB) và khối dữ liệu (DB) để hỗ trợ việc giao tiếp với các thiết bị ngoại vi, bao gồm cả module 6GK7243-5DX30-0XE0. Bạn có thể sử dụng các khối chức năng có sẵn hoặc tự tạo các khối chức năng riêng để phù hợp với nhu cầu của mình.

Sử dụng các khối chức năng có sẵn:

• TIA Portal cung cấp các khối chức năng như “GET” và “PUT” để đọc và ghi dữ liệu từ các thiết bị PROFINET IO.
• Bạn có thể tìm thấy các khối chức năng này trong thư viện “Instructions” -> “Communication” -> “PROFINET IO”.
• Kéo và thả các khối chức năng vào chương trình điều khiển và cấu hình các tham số đầu vào/đầu ra phù hợp với địa chỉ I/O của module 6GK7243-5DX30-0XE0.

Tạo các khối chức năng riêng:

• Bạn có thể tạo các khối chức năng riêng để đóng gói các chức năng giao tiếp với module 6GK7243-5DX30-0XE0.
• Điều này giúp chương trình điều khiển trở nên gọn gàng và dễ quản lý hơn.
• Trong khối chức năng, bạn có thể sử dụng các lệnh lập trình như “MOVE”, “AND”, “OR”,… để xử lý dữ liệu đọc/ghi từ module.

5.2. Lập Trình Để Đọc Dữ Liệu Từ Các Thiết Bị Khác Thông Qua Module 6GK7243-5DX30-0XE0

Để đọc dữ liệu từ các thiết bị khác thông qua module 6GK7243-5DX30-0XE0, bạn cần sử dụng các khối chức năng đọc dữ liệu như “GET” hoặc các khối chức năng tương tự do bạn tự tạo.

Xác định địa chỉ I/O của dữ liệu cần đọc từ thiết bị ngoại vi.

Trong chương trình điều khiển, gọi khối chức năng đọc dữ liệu và cấu hình các tham số đầu vào:

• REQ: Kích hoạt chức năng đọc dữ liệu (ví dụ: sử dụng một biến BOOL).
• ID: Địa chỉ phần cứng của module 6GK7243-5DX30-0XE0 (có thể tìm thấy trong “Device configuration”).
• ADDR: Địa chỉ I/O của dữ liệu cần đọc.
• RD: Con trỏ đến vùng nhớ lưu trữ dữ liệu đọc được.

Xử lý dữ liệu đọc được trong chương trình điều khiển.

5.3. Lập Trình Để Ghi Dữ Liệu Đến Các Thiết Bị Khác Thông Qua Module 6GK7243-5DX30-0XE0

Để ghi dữ liệu đến các thiết bị khác thông qua module 6GK7243-5DX30-0XE0, bạn cần sử dụng các khối chức năng ghi dữ liệu như “PUT” hoặc các khối chức năng tương tự do bạn tự tạo.

Xác định địa chỉ I/O của dữ liệu cần ghi đến thiết bị ngoại vi.

Trong chương trình điều khiển, gọi khối chức năng ghi dữ liệu và cấu hình các tham số đầu vào:

• REQ: Kích hoạt chức năng ghi dữ liệu (ví dụ: sử dụng một biến BOOL).
• ID: Địa chỉ phần cứng của module 6GK7243-5DX30-0XE0 (có thể tìm thấy trong “Device configuration”).
• ADDR: Địa chỉ I/O của dữ liệu cần ghi.
• SD: Con trỏ đến vùng nhớ chứa dữ liệu cần ghi.

Kiểm tra trạng thái hoàn thành của chức năng ghi dữ liệu thông qua các tham số đầu ra như “DONE”, “ERROR”, “STATUS”.

Thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong quá trình lập trình và sử dụng module 6GK7243-5DX30-0XE0. Chúng tôi cung cấp các tài liệu hướng dẫn chi tiết, các ví dụ mẫu và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp để giúp bạn khai thác tối đa tiềm năng của thiết bị.

6. Hướng Dẫn Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng Module Truyền Thông 6GK7243-5DX30-0XE0: Giải Pháp Nhanh Chóng và Hiệu Quả

Trong quá trình sử dụng module 6GK7243-5DX30-0XE0, bạn có thể gặp phải một số lỗi phát sinh do nhiều nguyên nhân khác nhau. Thanhthienphu.vn sẽ hướng dẫn bạn cách khắc phục một số lỗi thường gặp, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường, tiết kiệm thời gian và chi phí sửa chữa, với kinh nghiệm nhiều năm trong lĩnh vực tự động hóa, chúng tôi hiểu rõ những khó khăn mà bạn có thể gặp phải và luôn sẵn sàng hỗ trợ bạn giải quyết vấn đề một cách nhanh chóng và hiệu quả nhất, hãy liên hệ ngay với chúng tôi qua hotline 08.12.77.88.99 để được tư vấn và hỗ trợ kịp thời, thanhthienphu.vn cam kết mang đến cho bạn sự an tâm và tin tưởng tuyệt đối trong quá trình vận hành hệ thống, cùng 6GK7243-5DX30-0XE0, bạn sẽ xây dựng một hệ thống tự động hóa ổn định, bền bỉ và hiệu quả.

6.1. Lỗi Mất Kết Nối Giữa Module Và PLC: Nguyên Nhân và Cách Khắc Phục Nhanh Chóng

Nguyên nhân:

• Lỏng cáp kết nối giữa module và PLC.
• Module chưa được cấp nguồn hoặc nguồn cấp không ổn định.
• Địa chỉ IP cấu hình sai hoặc trùng lặp trong mạng.
• Lỗi phần cứng trên module hoặc PLC.

Cách khắc phục:

• Kiểm tra lại kết nối giữa module và PLC, đảm bảo cáp được cắm chắc chắn và tiếp xúc tốt.
• Kiểm tra nguồn cấp cho module và PLC, đảm bảo nguồn điện ổn định và đúng điện áp định mức.
• Kiểm tra lại cấu hình địa chỉ IP của module trong TIA Portal, đảm bảo địa chỉ IP đúng và không trùng lặp với các thiết bị khác trong mạng.
• Thử khởi động lại PLC và module.
• Nếu các bước trên không khắc phục được lỗi, có thể module hoặc PLC bị lỗi phần cứng. Liên hệ với thanhthienphu.vn để được hỗ trợ kiểm tra và bảo hành.

6.2. Lỗi Không Đọc/Ghi Được Dữ Liệu: Hướng Dẫn Kiểm Tra và Sửa Lỗi Chi Tiết

• Nguyên nhân:
• Cấu hình địa chỉ I/O trong chương trình không chính xác.
• Lỗi kết nối mạng PROFINET.
• Lỗi lập trình trong các khối chức năng đọc/ghi dữ liệu.
• Lỗi phần cứng trên module hoặc thiết bị ngoại vi.

Cách khắc phục:

• Kiểm tra lại cấu hình địa chỉ I/O trong chương trình, đảm bảo trùng khớp với địa chỉ I/O thực tế của thiết bị ngoại vi.
• Kiểm tra kết nối mạng PROFINET, đảm bảo cáp mạng được kết nối đúng cách và không bị hư hỏng.
• Kiểm tra lại logic lập trình trong các khối chức năng đọc/ghi dữ liệu, đảm bảo các tham số đầu vào/đầu ra được cấu hình đúng.
• Sử dụng các công cụ chẩn đoán trong TIA Portal để kiểm tra trạng thái kết nối và truyền thông của module.
• Nếu các bước trên không khắc phục được lỗi, có thể module hoặc thiết bị ngoại vi bị lỗi phần cứng. Liên hệ với thanhthienphu.vn để được hỗ trợ.

6.3. Lỗi Đèn LED Báo Trạng Thái Bất Thường: Ý Nghĩa và Cách Xử Lý

Module 6GK7243-5DX30-0XE0 được trang bị các đèn LED báo trạng thái, giúp người dùng dễ dàng nhận biết tình trạng hoạt động của thiết bị. Dưới đây là ý nghĩa của một số trạng thái đèn LED thường gặp:

• Đèn LED “LINK” không sáng: Không có kết nối mạng Ethernet. Kiểm tra cáp mạng và kết nối mạng.
• Đèn LED “RX/TX” nhấp nháy liên tục: Đang có truyền nhận dữ liệu.
• Đèn LED “SF” (System Fault) sáng đỏ: Lỗi hệ thống. Kiểm tra lại cấu hình và kết nối.
• Đèn LED “BF” (Bus Fault) sáng đỏ: Lỗi truyền thông. Kiểm tra lại kết nối mạng PROFINET.

Khi gặp các lỗi đèn LED báo bất thường, bạn cần tham khảo tài liệu hướng dẫn sử dụng của sản phẩm để hiểu rõ ý nghĩa của từng trạng thái đèn LED và có biện pháp xử lý phù hợp. Thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong việc khắc phục các sự cố liên quan đến module 6GK7243-5DX30-0XE0.

7. Liên Hệ Ngay Với Thanhthienphu.vn Để Được Tư Vấn Về Module Truyền Thông 6GK7243-5DX30-0XE0: Giải Pháp Tối Ưu Cho Hệ Thống Tự Động Hóa Của Bạn

Bạn đang tìm kiếm một giải pháp truyền thông tin cậy, hiệu quả và dễ dàng tích hợp cho hệ thống tự động hóa của mình. Module truyền thông 6GK7243-5DX30-0XE0 chính là lựa chọn hoàn hảo dành cho bạn. Với những tính năng vượt trội, khả năng tương thích rộng rãi và độ bền cao, 6GK7243-5DX30-0XE0 sẽ giúp nâng cao hiệu suất, giảm thiểu chi phí và mang lại sự ổn định cho hệ thống của bạn.

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu tại Việt Nam, chuyên cung cấp các sản phẩm chính hãng, chất lượng cao từ các thương hiệu nổi tiếng trên thế giới. Khi mua module truyền thông 6GK7243-5DX30-0XE0 tại thanhthienphu.vn, bạn sẽ nhận được:

• Sản phẩm chính hãng, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO), chất lượng (CQ).
• Giá cả cạnh tranh, nhiều chương trình ưu đãi hấp dẫn.
• Chế độ bảo hành chính hãng 12 tháng.
• Dịch vụ tư vấn chuyên nghiệp, tận tâm từ đội ngũ kỹ sư giàu kinh nghiệm.
• Hỗ trợ kỹ thuật 24/7, giải đáp mọi thắc mắc và hỗ trợ xử lý sự cố nhanh chóng.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và báo giá chi tiết về module truyền thông 6GK7243-5DX30-0XE0. Chúng tôi cam kết mang đến cho bạn những sản phẩm và dịch vụ tốt nhất, giúp bạn xây dựng hệ thống tự động hóa hiện đại, hiệu quả và bền vững.

Thông tin liên hệ:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những thành công mới trong lĩnh vực tự động hóa!
