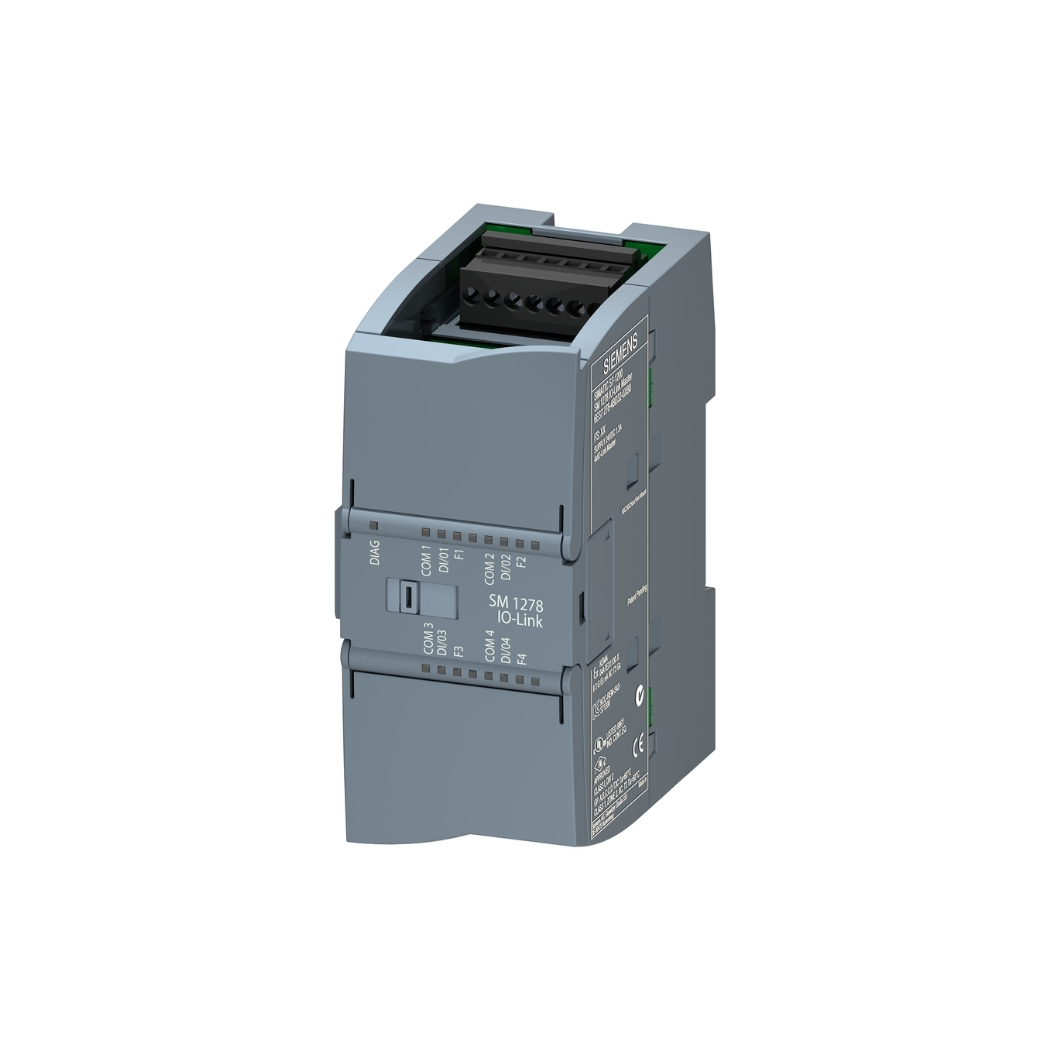

6ES7278-4BD32-0XB0 – Module S7-1200 SM 1278

6ES7278-4BD32-0XB0 Module S7-1200 SM 1278, giải pháp truyền thông IO-Link Master ưu việt cho hệ thống tự động hóa của bạn, mang đến khả năng kết nối linh hoạt và hiệu suất vượt trội.

Nâng tầm hệ thống điều khiển của bạn với mô-đun truyền thông tiên tiến này, hiện đã có mặt tại thanhthienphu.vn, cùng các giải pháp tự động hóa, thiết bị PLC, bộ điều khiển lập trình hàng đầu.

1. Thông tin chi tiết về sản phẩm 6ES7278-4BD32-0XB0

2. Cấu tạo sản phẩm 6ES7278-4BD32-0XB0

Mô-đun truyền thông IO-Link Master S7-1200 SM 1278 (6ES7278-4BD32-0XB0) không chỉ đơn thuần là một bảng mạch điện tử, mà là một sự kết hợp tinh tế giữa phần cứng mạnh mẽ và phần mềm thông minh. Thiết kế này đảm bảo khả năng hoạt động ổn định, bền bỉ trong môi trường công nghiệp khắc nghiệt, đồng thời mang lại sự linh hoạt và dễ dàng trong việc cấu hình và sử dụng.

Phần cứng:

Vỏ bảo vệ: Được làm từ chất liệu nhựa cao cấp, có khả năng chống chịu va đập, bụi bẩn và độ ẩm, đảm bảo an toàn cho các linh kiện bên trong.

Cổng kết nối:

• 4 cổng IO-Link: Cho phép kết nối đồng thời tới 4 thiết bị IO-Link (cảm biến, cơ cấu chấp hành…).
• Cổng kết nối với PLC S7-1200: Sử dụng giao tiếp backplane của S7-1200, đảm bảo tốc độ truyền dữ liệu cao và ổn định.
• Đầu nối nguồn: Cung cấp nguồn 24V DC cho mô-đun hoạt động.

Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun, các cổng IO-Link và các lỗi (nếu có), giúp người dùng dễ dàng theo dõi và chẩn đoán.

Bộ vi xử lý: Sử dụng bộ vi xử lý mạnh mẽ, đảm bảo khả năng xử lý dữ liệu nhanh chóng và chính xác.

Bộ nhớ: Lưu trữ cấu hình, dữ liệu và chương trình, cho phép mô-đun hoạt động độc lập và linh hoạt.

Phần mềm:

• Firmware: Phần mềm nhúng được tích hợp sẵn trong mô-đun, quản lý các chức năng truyền thông IO-Link, xử lý dữ liệu và giao tiếp với PLC S7-1200.
• Tích hợp với TIA Portal: Mô-đun được cấu hình và lập trình dễ dàng thông qua phần mềm TIA Portal của Siemens, một môi trường lập trình tích hợp mạnh mẽ cho các hệ thống tự động hóa.
• Hỗ trợ các khối hàm (function blocks): Cung cấp các khối hàm sẵn có trong TIA Portal, giúp đơn giản hóa việc lập trình và tích hợp mô-đun vào chương trình điều khiển.

3. Các tính năng chính của sản phẩm 6ES7278-4BD32-0XB0

Module S7-1200 SM 1278 (6ES7278-4BD32-0XB0) không chỉ dừng lại ở việc cung cấp kết nối IO-Link, mà còn mang đến một loạt các tính năng tiên tiến, giúp nâng cao hiệu suất và tính linh hoạt của hệ thống tự động hóa.

Truyền thông IO-Link Master V1.1:

• Hỗ trợ đầy đủ các tính năng của chuẩn IO-Link V1.1, bao gồm truyền dữ liệu quá trình (process data), dữ liệu dịch vụ (service data), dữ liệu tham số (parameter data) và sự kiện (events).
• Tự động phát hiện và cấu hình các thiết bị IO-Link, giúp đơn giản hóa quá trình cài đặt và giảm thiểu thời gian cấu hình.
• Hỗ trợ các chế độ truyền thông khác nhau (COM1, COM2, COM3) với tốc độ lên đến 230.4 kbaud, đảm bảo truyền tải dữ liệu nhanh chóng và tin cậy.

4 cổng IO-Link độc lập:

• Cho phép kết nối đồng thời tới 4 thiết bị IO-Link, tăng cường khả năng mở rộng của hệ thống.
• Mỗi cổng hoạt động độc lập, không ảnh hưởng đến các cổng khác, đảm bảo tính ổn định và tin cậy.
• Cung cấp nguồn cho các thiết bị IO-Link, giảm thiểu nhu cầu sử dụng nguồn cấp ngoài.

Tích hợp chẩn đoán:

• Cung cấp thông tin chẩn đoán chi tiết về trạng thái của mô-đun, các cổng IO-Link và các thiết bị kết nối, giúp phát hiện và khắc phục sự cố nhanh chóng.
• Hỗ trợ các chức năng chẩn đoán nâng cao như phát hiện ngắn mạch, quá tải, mất kết nối, giúp tăng cường độ tin cậy của hệ thống.

Dễ dàng tích hợp với S7-1200:

• Kết nối trực tiếp với backplane của S7-1200, không cần thêm các module giao tiếp khác.
• Cấu hình và lập trình dễ dàng thông qua phần mềm TIA Portal, một môi trường lập trình quen thuộc với các kỹ sư tự động hóa.

Thiết kế nhỏ gọn, chắc chắn:

• Kích thước nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điện.
• Vỏ bảo vệ chắc chắn, chống chịu được các điều kiện môi trường khắc nghiệt trong công nghiệp.

Hỗ trợ SIDI (Standard IO-Link Device Integration):

Cho phép tích hợp các thiết bị IO-Link từ các nhà sản xuất khác một cách dễ dàng thông qua các file mô tả thiết bị (IODD).

4. Hướng dẫn kết nối sản phẩm 6ES7278-4BD32-0XB0

Để khai thác tối đa tiềm năng của Module S7-1200 SM 1278 (6ES7278-4BD32-0XB0), việc kết nối và cấu hình mô-đun với phần mềm TIA Portal là vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết từng bước, giúp bạn thực hiện quá trình này một cách dễ dàng:

Bước 1: Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp (V13 trở lên) trên máy tính.
• Kết nối PLC S7-1200 với máy tính thông qua cáp Ethernet.
• Gắn Module SM 1278 vào vị trí thích hợp trên rail của S7-1200.
• Kết nối các thiết bị IO-Link với các cổng IO-Link trên Module SM 1278.
• Cấp nguồn 24V DC cho Module SM 1278.

Bước 2: Tạo dự án mới trong TIA Portal:

• Mở phần mềm TIA Portal.
• Chọn “Create new project” (Tạo dự án mới).
• Đặt tên cho dự án và chọn thư mục lưu trữ.
• Chọn loại PLC S7-1200 mà bạn đang sử dụng.

Bước 3: Thêm Module SM 1278 vào dự án:

• Trong cửa sổ “Devices & networks” (Thiết bị & mạng), chọn “Add new device” (Thêm thiết bị mới).
• Trong danh sách các thiết bị, tìm đến mục “Communication modules” (Mô-đun truyền thông) -> “IO-Link” -> “SM 1278” và chọn đúng mã sản phẩm 6ES7278-4BD32-0XB0.
• Kéo thả mô-đun vào vị trí tương ứng trên rail của S7-1200 trong cửa sổ “Devices & networks”.

Bước 4: Cấu hình Module SM 1278:

• Nhấp đúp vào Module SM 1278 trong cửa sổ “Devices & networks” để mở cửa sổ cấu hình.
• Trong tab “General” (Chung), bạn có thể đặt tên cho mô-đun và cấu hình các thông số chung.
• Trong tab “IO-Link”, bạn sẽ thấy danh sách các cổng IO-Link.
• Nhấp vào từng cổng để cấu hình các thông số cho thiết bị IO-Link kết nối với cổng đó. Bạn có thể chọn thiết bị từ thư viện hoặc nhập thông tin thủ công nếu thiết bị không có trong thư viện.
• Cấu hình các thông số như địa chỉ IO-Link, chế độ truyền thông, kiểu dữ liệu…

Bước 5: Tải cấu hình xuống PLC:

• Sau khi hoàn tất cấu hình, nhấp vào nút “Download to device” (Tải xuống thiết bị) để tải cấu hình xuống PLC S7-1200 và Module SM 1278.
• Đảm bảo PLC đang ở chế độ STOP trước khi tải cấu hình.

Bước 6: Kiểm tra kết nối:

• Chuyển PLC sang chế độ RUN.
• Sử dụng các công cụ chẩn đoán trong TIA Portal (ví dụ: Online & diagnostics) để kiểm tra trạng thái kết nối của Module SM 1278 và các thiết bị IO-Link.
• Đèn LED trên Module SM 1278 cũng cung cấp thông tin về trạng thái kết nối.

5. Cách lập trình sản phẩm 6ES7278-4BD32-0XB0

Sau khi kết nối thành công Module S7-1200 SM 1278 (6ES7278-4BD32-0XB0) với TIA Portal, bước tiếp theo là lập trình để điều khiển và giao tiếp với các thiết bị IO-Link. Dưới đây là hướng dẫn cơ bản về cách lập trình với Module SM 1278 trong TIA Portal:

Sử dụng các khối hàm (Function Blocks) có sẵn:

TIA Portal cung cấp các khối hàm (FB) được thiết kế riêng cho việc giao tiếp với các thiết bị IO-Link thông qua Module SM 1278.

Các khối hàm này giúp đơn giản hóa việc đọc và ghi dữ liệu, truy cập các thông số và thực hiện các chức năng chẩn đoán.

Một số khối hàm quan trọng:

• IO_LINK_MASTER: Khối hàm chính để quản lý Module SM 1278.
• IO_LINK_DEVICE: Khối hàm để giao tiếp với một thiết bị IO-Link cụ thể.
• READ_RECORD, WRITE_RECORD: Các khối hàm để đọc và ghi dữ liệu theo bản ghi (record) của thiết bị IO-Link.
• GET_DIAG: Khối hàm để lấy thông tin chẩn đoán từ thiết bị IO-Link.

Các bước lập trình cơ bản:

1. Khai báo biến: Tạo các biến để lưu trữ dữ liệu đọc từ và ghi tới thiết bị IO-Link.
2. Gọi khối hàm: Trong chương trình của bạn (ví dụ: trong OB1), gọi các khối hàm IO-Link cần thiết.
3. Kết nối các chân (pins) của khối hàm: Kết nối các chân đầu vào và đầu ra của khối hàm với các biến đã khai báo và các tín hiệu điều khiển.
4. Xử lý dữ liệu: Xử lý dữ liệu đọc được từ thiết bị IO-Link và chuẩn bị dữ liệu để ghi tới thiết bị.
5. Kiểm tra lỗi: Kiểm tra các bit trạng thái và mã lỗi trả về từ các khối hàm để phát hiện và xử lý các lỗi truyền thông.
6. Ví dụ:

// Khai báo biến
VAR
    MyIOLinkMaster : IO_LINK_MASTER;
    MyIOLinkDevice : IO_LINK_DEVICE;
    SensorData : INT; // Dữ liệu đọc từ cảm biến
    ActuatorCommand : BOOL; // Lệnh điều khiển cơ cấu chấp hành
    Error : BOOL;
    ErrorCode : WORD;
END_VAR

// Trong OB1
// Gọi khối hàm IO_LINK_MASTER
MyIOLinkMaster(
    EN := TRUE, // Bật khối hàm
    HW_ID := "Local~SM_1278", // ID phần cứng của Module SM 1278
    LADDR := 256, // Địa chỉ logic của Module SM 1278
    REQ := TRUE, // Yêu cầu thực hiện
    DONE => , // Hoàn thành
    BUSY => , // Đang bận
    ERROR => Error, // Lỗi
    STATUS => ErrorCode // Mã lỗi
);

// Gọi khối hàm IO_LINK_DEVICE (ví dụ cho cổng 1)
MyIOLinkDevice(
    EN := TRUE,
    MASTER := MyIOLinkMaster, // Kết nối với khối hàm Master
    PORT := 1, // Cổng IO-Link
    REQ := TRUE,
    RD_WR := FALSE, // Chế độ đọc (FALSE) hoặc ghi (TRUE)
    INDEX := 16#10, // Chỉ số dữ liệu cần đọc/ghi
    DATA := SensorData, // Dữ liệu đọc được
    DONE => ,
    BUSY => ,
    ERROR => ,
    STATUS =>
);

// Xử lý dữ liệu
IF MyIOLinkDevice.DONE THEN
    // Dữ liệu đã được đọc thành công
    // Xử lý dữ liệu SensorData ở đây
END_IF;

// Ghi dữ liệu điều khiển
MyIOLinkDevice(
    EN := TRUE,
    MASTER := MyIOLinkMaster,
    PORT := 1,
    REQ := TRUE,
    RD_WR := TRUE, // Chế độ ghi
    INDEX := 16#20,
    DATA := ActuatorCommand,
    DONE => ,
    BUSY => ,
    ERROR => ,
    STATUS =>
);

6. Khắc phục một số lỗi thường gặp khi sử dụng sản phẩm 6ES7278-4BD32-0XB0

Trong quá trình sử dụng Module S7-1200 SM 1278 (6ES7278-4BD32-0XB0), bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
