6ES7274-1XK30-0XA0 – Module S7-1200 SIM 1274

6ES7274-1XK30-0XA0 S7-1200 SIM 1274 là giải pháp mô phỏng đầu vào hoàn hảo cho hệ thống PLC S7-1200, giúp kỹ sư điện và kỹ thuật viên tự động hóa kiểm tra và gỡ lỗi chương trình một cách an toàn và hiệu quả.

Đến với thanhthienphu.vn, bạn không chỉ tìm thấy sản phẩm chính hãng, chất lượng mà còn được trải nghiệm dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp bạn tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh.

1. Giới thiệu tổng quan về 6ES7274-1XK30-0XA0

6ES7274-1XK30-0XA0 là một thiết bị mô phỏng tín hiệu đầu vào kỹ thuật số được thiết kế đặc biệt cho dòng PLC S7-1200 của Siemens. Sản phẩm này cho phép người dùng tạo ra các tín hiệu đầu vào ảo để kiểm tra và gỡ lỗi chương trình PLC mà không cần kết nối với các thiết bị thực tế như cảm biến, nút nhấn…

Việc sử dụng module mô phỏng mang lại nhiều lợi ích thiết thực:

• An toàn: Loại bỏ nguy cơ hư hỏng thiết bị và đảm bảo an toàn cho người vận hành trong quá trình kiểm thử.
• Tiết kiệm: Giảm thiểu chi phí đầu tư cho các thiết bị thực tế chỉ để phục vụ mục đích kiểm thử.
• Hiệu quả: Rút ngắn thời gian kiểm thử và gỡ lỗi, giúp đẩy nhanh tiến độ dự án.
• Linh hoạt: Dễ dàng mô phỏng các tình huống khác nhau, kể cả các trường hợp lỗi hiếm gặp.

2. Thông tin chi tiết về sản phẩm 6ES7274-1XK30-0XA0

3. Cấu tạo sản phẩm 6ES7274-1XK30-0XA0

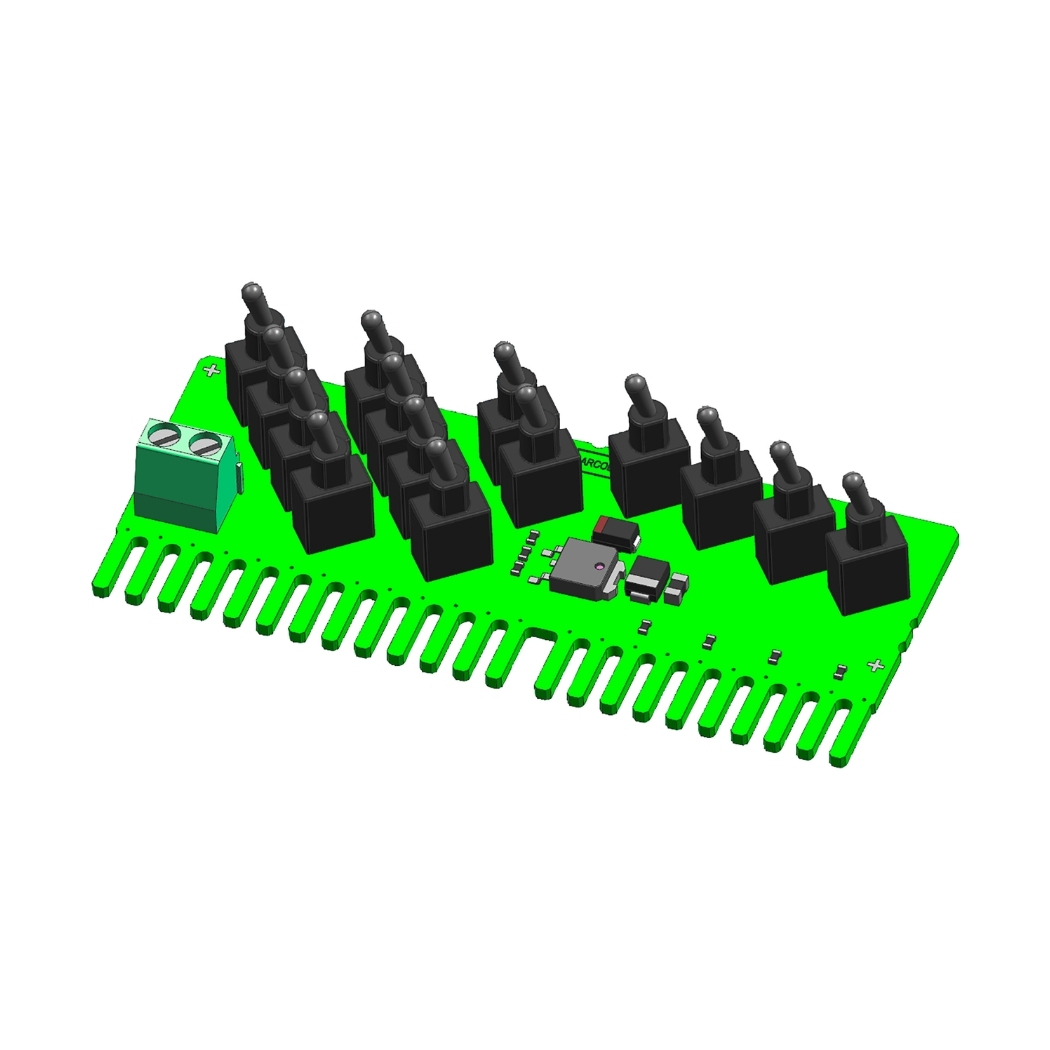

Module SIM 1274 được thiết kế với vẻ ngoài nhỏ gọn, chắc chắn, dễ dàng lắp đặt và sử dụng. Cấu tạo chính bao gồm:

• 14 công tắc gạt: Mô phỏng 14 tín hiệu đầu vào kỹ thuật số (digital input) độc lập. Mỗi công tắc có hai vị trí ON và OFF, tương ứng với mức logic 1 và 0.
• Đèn LED báo trạng thái: Mỗi công tắc có một đèn LED tương ứng để hiển thị trạng thái tín hiệu (ON/OFF).
• Cổng kết nối: Kết nối trực tiếp với module CPU S7-1200 thông qua cổng kết nối chuyên dụng, không cần nguồn cấp bên ngoài. Cổng kết nối này đảm bảo truyền tín hiệu ổn định và tin cậy giữa module mô phỏng và PLC.
• Vỏ bảo vệ: Vỏ bằng nhựa cứng cáp, đạt tiêu chuẩn IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và va đập nhẹ.
• Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao, đảm bảo độ chính xác và độ bền của sản phẩm.

Tương tác với PLC S7-1200:

Khi kết nối với PLC S7-1200, module SIM 1274 hoạt động như một “bộ tạo tín hiệu” ảo. Khi người dùng thay đổi trạng thái của các công tắc gạt, module sẽ gửi các tín hiệu tương ứng đến các đầu vào kỹ thuật số của PLC. PLC sẽ xử lý các tín hiệu này như thể chúng đến từ các thiết bị thực tế.

Ví dụ, nếu bạn gạt công tắc số 1 sang vị trí ON, module SIM 1274 sẽ gửi tín hiệu mức logic 1 đến đầu vào I0.0 của PLC. PLC sẽ nhận tín hiệu này và thực hiện các lệnh tương ứng trong chương trình.

4. Các tính năng chính của sản phẩm 6ES7274-1XK30-0XA0

• Mô phỏng chính xác: Tạo ra các tín hiệu đầu vào kỹ thuật số giống hệt như tín hiệu từ các thiết bị thực tế, giúp kiểm tra chương trình PLC một cách tin cậy.
• Dễ dàng sử dụng: Giao diện trực quan với các công tắc gạt và đèn LED báo trạng thái, giúp người dùng dễ dàng thao tác và theo dõi.
• Kết nối đơn giản: Kết nối trực tiếp với PLC S7-1200, không cần cấu hình phức tạp.
• Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt, phù hợp với nhiều tủ điện khác nhau.
• Độ bền cao: Sản phẩm chính hãng Siemens, được sản xuất theo tiêu chuẩn chất lượng cao, đảm bảo hoạt động ổn định trong thời gian dài.
• Tiết Kiệm Chi Phí Đáng Kể: Theo nghiên cứu của Siemens, việc sử dụng module mô phỏng có thể giúp giảm đến 50% chi phí liên quan đến việc kiểm thử và gỡ lỗi PLC.

5. Hướng dẫn kết nối sản phẩm 6ES7274-1XK30-0XA0 với phần mềm lập trình TIA Portal

Bước 1: Chuẩn bị:

• Module CPU S7-1200 (ví dụ: CPU 1214C).
• Module SIM 1274.
• Phần mềm TIA Portal (phiên bản tương thích với S7-1200).
• Cáp kết nối Ethernet (nếu cần thiết lập kết nối mạng).

Bước 2: Kết nối phần cứng:

1. Tắt nguồn PLC S7-1200.
2. Gắn module SIM 1274 vào vị trí thích hợp trên thanh ray DIN, ngay bên cạnh module CPU.
3. Kết nối module SIM 1274 với module CPU thông qua cổng kết nối chuyên dụng.

Bước 3: Cấu hình trong TIA Portal:

1. Mở phần mềm TIA Portal và tạo một project mới hoặc mở project hiện có.
2. Thêm module CPU S7-1200 vào project (nếu chưa có).
3. Trong cửa sổ “Devices & Networks”, module SIM 1274 sẽ tự động được nhận diện. Nếu không, bạn có thể thêm thủ công bằng cách chọn “Add new device” và tìm kiếm module SIM 1274.
4. Thiết lập địa chỉ IP cho PLC (nếu cần).
5. Trong phần “Device configuration” của module CPU, bạn sẽ thấy các đầu vào kỹ thuật số (ví dụ: I0.0, I0.1…). Các đầu vào này sẽ tương ứng với các công tắc trên module SIM 1274.
6. Lưu project và tải cấu hình xuống PLC.

Bước 4: Kiểm tra kết nối

1. Bật nguồn cho PLC
2. Chuyển PLC sang chế độ RUN.
3. Gạt thử các công tắc trên module SIM 1274 và quan sát trạng thái của các đèn LED.
4. Trong TIA Portal, mở cửa sổ “Online & Diagnostics” để theo dõi trạng thái của các đầu vào kỹ thuật số. Khi bạn gạt công tắc trên module SIM 1274, trạng thái của đầu vào tương ứng trong TIA Portal cũng sẽ thay đổi.

6. Cách lập trình 6ES7274-1XK30-0XA0

Việc “lập trình” module SIM 1274 không phải là viết mã lệnh trực tiếp cho module, mà là sử dụng các công tắc gạt để tạo ra các tín hiệu đầu vào cho PLC. Sau đó, bạn sẽ viết chương trình cho PLC để xử lý các tín hiệu này.

Dưới đây là một số ví dụ về cách sử dụng module SIM 1274 trong các chương trình PLC đơn giản:

Ví dụ 1: Điều khiển động cơ (LAD)

Giả sử bạn muốn điều khiển một động cơ bằng cách sử dụng một nút nhấn Start (I0.0) và một nút nhấn Stop (I0.1). Khi nhấn Start, động cơ chạy. Khi nhấn Stop, động cơ dừng.

1. Kết nối: Gắn module SIM 1274 vào PLC.
2. Gán địa chỉ: Gán công tắc số 1 trên module SIM 1274 cho đầu vào I0.0 (Start) và công tắc số 2 cho đầu vào I0.1 (Stop).
3. Viết chương trình LAD:

// Network 1: Start/Stop Logic
// I0.0: Start button (SIM 1274 switch 1)
// I0.1: Stop button (SIM 1274 switch 2)
// Q0.0: Motor output

---|  I0.0  |--------------------(  Q0.0  )---|
---| /I0.1  |--------------------(  /Q0.0 )---|

Mô phỏng:

• Gạt công tắc số 2 (Stop) sang vị trí ON (đảm bảo động cơ dừng ban đầu).
• Gạt công tắc số 1 (Start) sang vị trí ON, động cơ sẽ chạy (đầu ra Q0.0 bật).
• Gạt công tắc số 1 (Start) về vị trí OFF, động cơ vẫn chạy.
• Gạt công tắc số 2 (Stop) về vị trí OFF, động cơ sẽ dừng.

Ví dụ 2: Đếm xung (FBD)

Giả sử bạn muốn đếm số lần một cảm biến (được mô phỏng bằng công tắc trên SIM 1274) được kích hoạt.

Kết nối: Gắn module SIM 1274 vào PLC.

Gán địa chỉ: Gán công tắc số 3 trên module SIM 1274 cho đầu vào I0.2 (cảm biến).

Viết chương trình FBD:

• Sử dụng khối “CTU” (Counter Up) để đếm xung.
• Kết nối đầu vào I0.2 với đầu vào “CU” của khối CTU.
• Đặt giá trị “PV” (Preset Value) của khối CTU (ví dụ: 10).
• Kết nối đầu ra “Q” của khối CTU với một đầu ra (ví dụ: Q0.1) để báo hiệu khi đạt đến giá trị đặt trước.
• Sử dụng thêm khối MOVE để hiển thị giá trị đếm hiện tại

Mô phỏng:

• Gạt công tắc số 3 (cảm biến) từ OFF sang ON và ngược lại nhiều lần.
• Quan sát giá trị đếm hiện tại (CV) của khối CTU tăng lên.
• Khi giá trị CV đạt đến 10, đầu ra Q0.1 sẽ bật.

7. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7274-1XK30-0XA0

Lỗi: Module SIM 1274 không được nhận diện trong TIA Portal.

Nguyên nhân:

• Kết nối lỏng lẻo.
• Module SIM 1274 bị lỗi.
• Phiên bản TIA Portal không tương thích.

Khắc phục:

1. Kiểm tra lại kết nối giữa module SIM 1274 và PLC, đảm bảo kết nối chắc chắn.
2. Thử khởi động lại PLC và máy tính.
3. Cập nhật TIA Portal lên phiên bản mới nhất.
4. Nếu vẫn không được, hãy thử với một module SIM 1274 khác để loại trừ khả năng module bị lỗi.

Lỗi: Đèn LED trên module SIM 1274 không sáng khi gạt công tắc.

• Kiểm tra lại xem đã bật nguồn cho PLC hay chưa
• Đảm bảo PLC đang ở trạng thái RUN
• Kiểm tra xem module có bị hỏng hay không

Lỗi: Trạng thái đầu vào trong TIA Portal không thay đổi khi gạt công tắc trên module SIM 1274.

Nguyên nhân:

• Địa chỉ đầu vào trong chương trình PLC không khớp với công tắc trên module SIM 1274.
• Module SIM 1274 bị lỗi.

Khắc phục:

1. Kiểm tra lại địa chỉ đầu vào trong chương trình PLC và đảm bảo chúng khớp với các công tắc trên module SIM 1274 mà bạn đang sử dụng.
2. Thử với một module SIM 1274 khác.

Nếu bạn đã thử tất cả các cách khắc phục trên mà vẫn không giải quyết được vấn đề, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được trợ giúp.

8. Liên hệ thanhthienphu.vn để được tư vấn 6ES7274-1XK30-0XA0

Bạn đã sẵn sàng nâng tầm quy trình kiểm thử PLC của mình lên một tầm cao mới? Bạn mong muốn sở hữu một công cụ mô phỏng mạnh mẽ, tin cậy, giúp bạn tiết kiệm thời gian, chi phí và giảm thiểu rủi ro?

Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết về 6ES7274-1XK30-0XA0 S7-1200 Simulator module SIM 1274 và khám phá những giải pháp tự động hóa tối ưu nhất cho doanh nghiệp của bạn.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Cam kết cung cấp sản phẩm Siemens chính hãng, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
• Giá cả cạnh tranh: Luôn mang đến mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7.
• Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo đúng tiến độ.
• Chính sách bảo hành uy tín: Bảo hành sản phẩm theo tiêu chuẩn của Siemens, hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất.

Thông tin liên hệ:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa! Gọi ngay cho chúng tôi hôm nay để được tư vấn tận tình và nhận báo giá tốt nhất cho 6ES7274-1XK30-0XA0!
