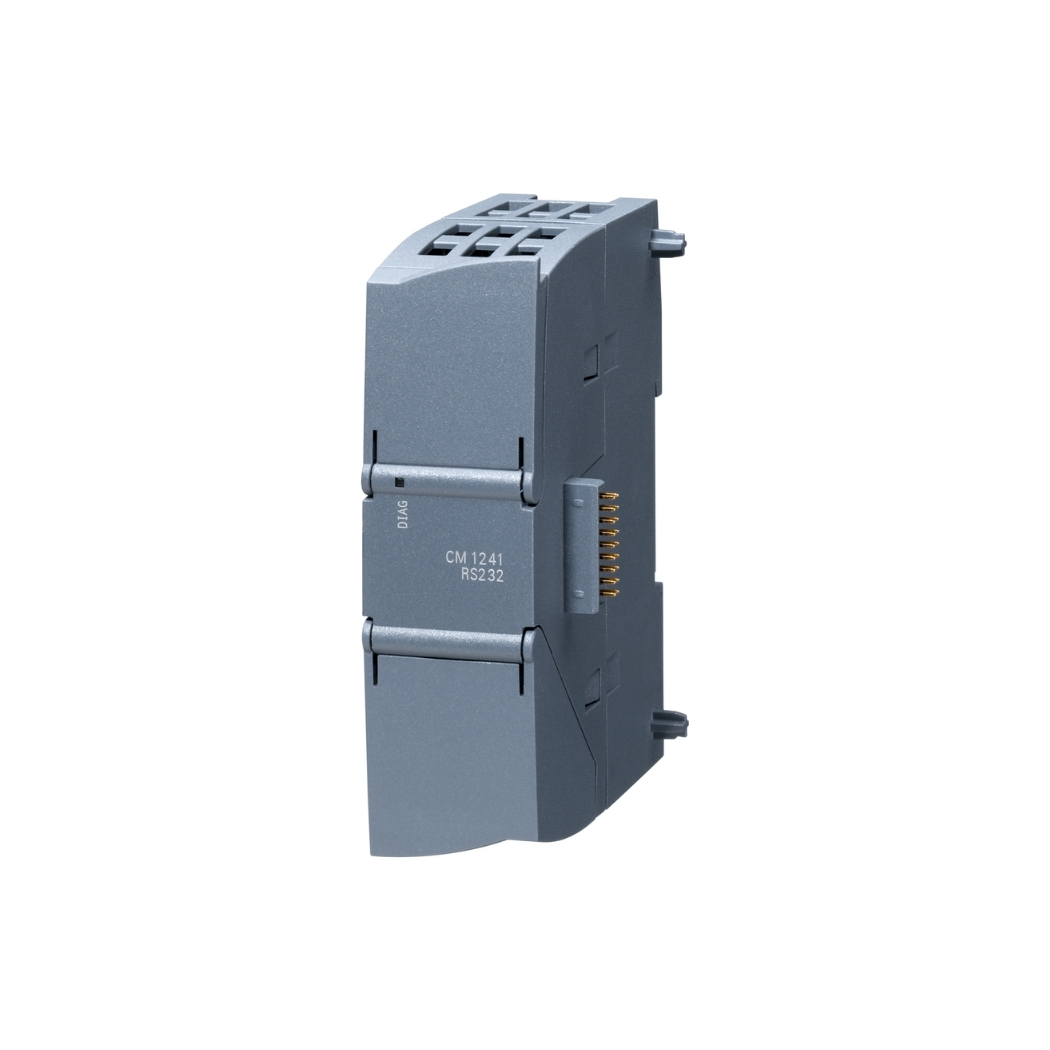

6ES7241-1AH32-0XB0 Module CM 1241 RS232 S7-1200

6ES7241-1AH32-0XB0 là module truyền thông CM 1241 RS232, một giải pháp kết nối mạnh mẽ, linh hoạt cho các ứng dụng tự động hóa, đem đến một kỷ nguyên mới cho quy trình sản xuất của bạn. Sản phẩm này là cầu nối hoàn hảo giữa các thiết bị và hệ thống, giúp tối ưu hóa hiệu suất, giảm thiểu chi phí, và nâng cao năng lực cạnh tranh trong thời đại công nghệ 4.0. Thanhthienphu.vn tự hào mang đến cho bạn giải pháp truyền thông tiên tiến này, góp phần nâng tầm các dự án tự động hóa của bạn.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7241-1AH32-0XB0

Bạn đang tìm kiếm một giải pháp truyền thông mạnh mẽ, ổn định và linh hoạt cho hệ thống tự động hóa của mình? Bạn mong muốn nâng cấp hệ thống điều khiển, tăng cường khả năng kết nối và tối ưu hóa quy trình sản xuất? Hãy để thanhthienphu.vn giới thiệu đến bạn mô-đun truyền thông 6ES7241-1AH32-0XB0 – một “trợ thủ” đắc lực, biến mọi thách thức trong truyền thông công nghiệp trở thành cơ hội để bạn bứt phá. 6ES7241-1AH32-0XB0 không chỉ là một thiết bị, mà là một giải pháp toàn diện, mang đến sự kết hợp hoàn hảo giữa hiệu suất vượt trội và tính linh hoạt đáng kinh ngạc. Thanhthienphu.vn tin rằng sản phẩm này sẽ là chìa khóa mở ra cánh cửa thành công cho các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa trong lĩnh vực tự động hóa và điều khiển công nghiệp, giúp bạn tiến xa hơn trên con đường chinh phục những đỉnh cao mới.

2. Cấu Tạo Sản Phẩm 6ES7241-1AH32-0XB0

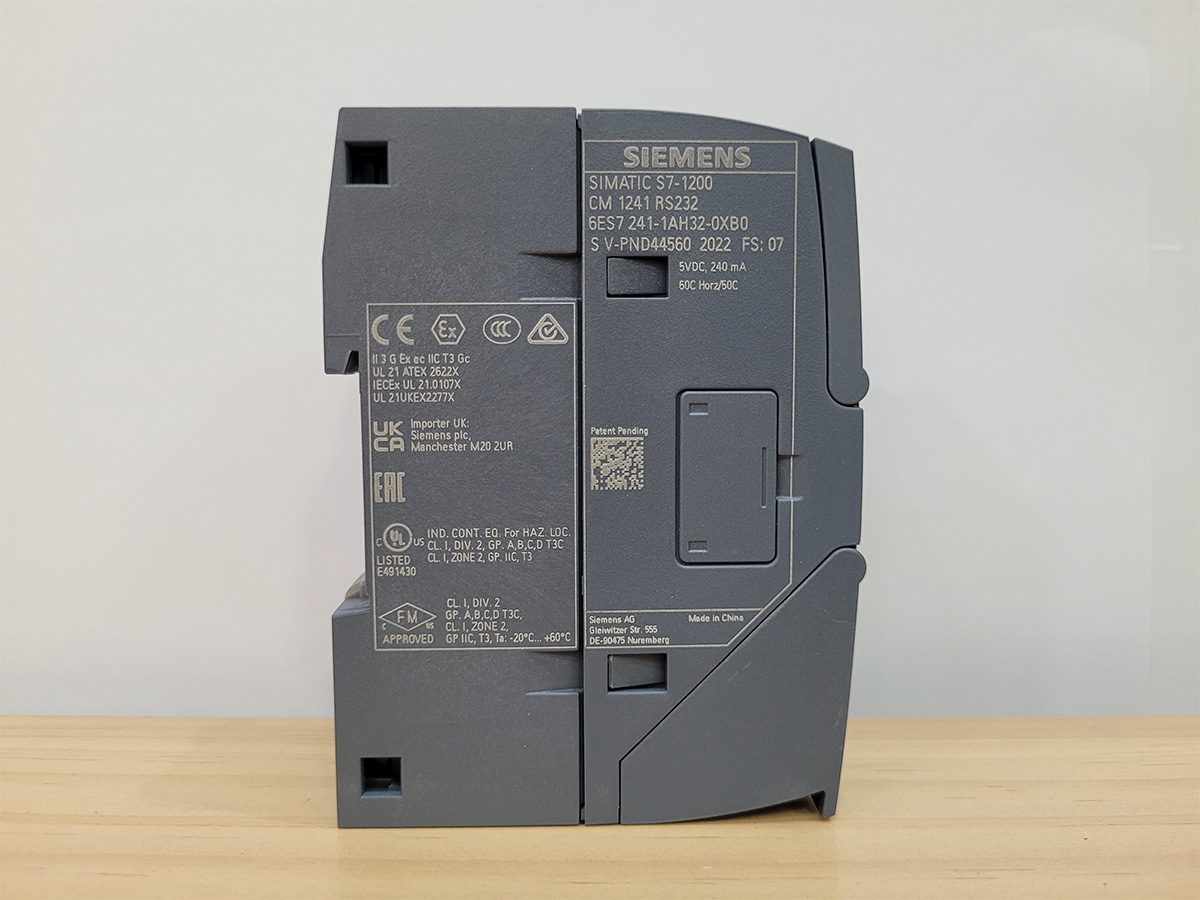

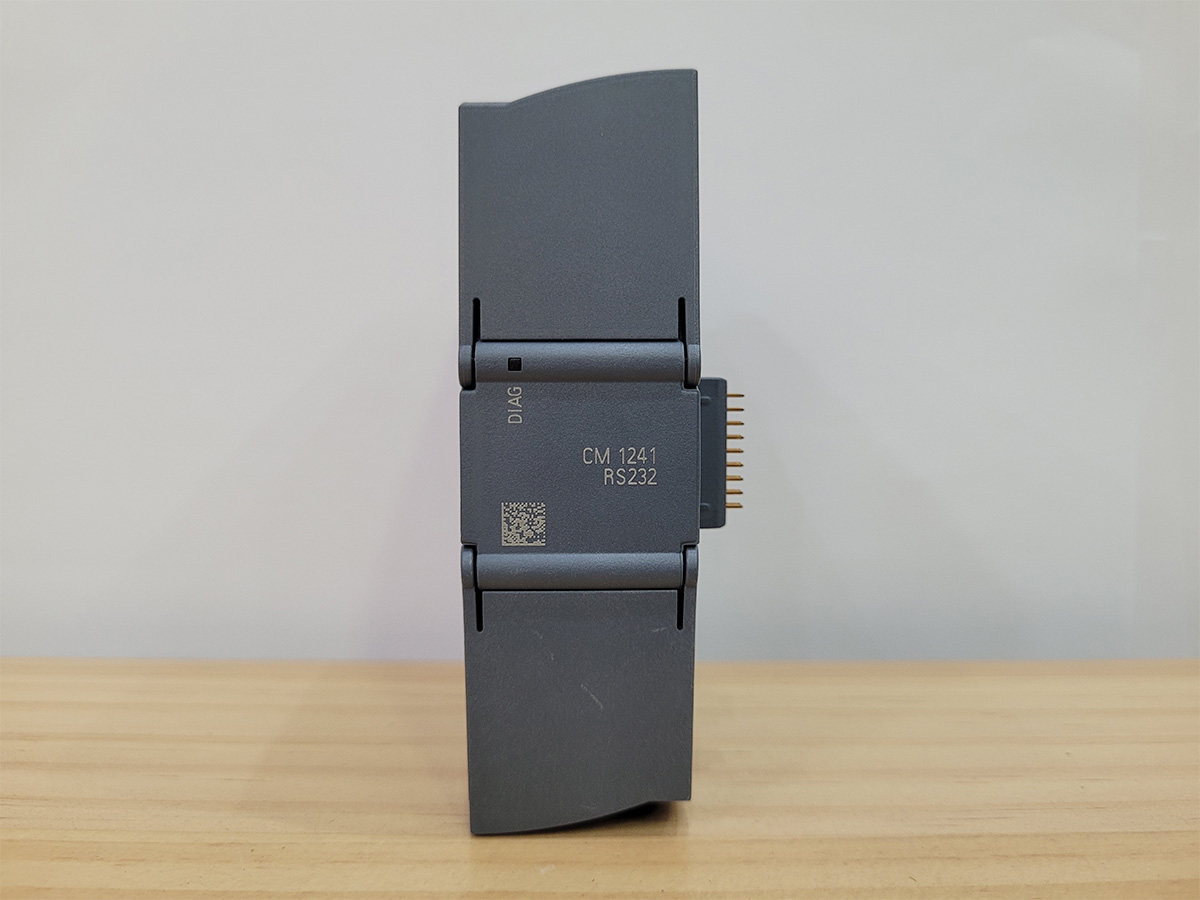

Bạn muốn hiểu rõ hơn về “bí mật” đằng sau khả năng kết nối vượt trội của 6ES7241-1AH32-0XB0? Thanhthienphu.vn sẽ cùng bạn khám phá cấu tạo tinh vi của mô-đun truyền thông này, để thấy rõ từng chi tiết đều được thiết kế tỉ mỉ nhằm mang lại hiệu suất tối ưu và độ bền bỉ đáng tin cậy. Mô-đun 6ES7241-1AH32-0XB0 được thiết kế dạng khối nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail trong tủ điện. Vỏ ngoài của thiết bị được làm từ nhựa cao cấp, chống cháy, đảm bảo an toàn trong môi trường công nghiệp khắc nghiệt. Bên trong, các linh kiện điện tử được bố trí khoa học, tối ưu hóa cho việc truyền nhận dữ liệu tốc độ cao. Đặc biệt, 6ES7241-1AH32-0XB0 được trang bị cổng kết nối RS232 9 chân, cho phép kết nối với nhiều thiết bị ngoại vi khác nhau, mở ra vô số khả năng ứng dụng cho hệ thống của bạn. Thanhthienphu.vn tin rằng với cấu tạo thông minh và chắc chắn này, 6ES7241-1AH32-0XB0 sẽ là người bạn đồng hành đáng tin cậy, giúp bạn chinh phục mọi thách thức trong lĩnh vực tự động hóa.

• Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Cổng kết nối RS232: Giao diện 9 chân, hỗ trợ kết nối với các thiết bị như máy tính, modem, máy in, màn hình HMI,…
• Đèn LED báo trạng thái: Giúp dễ dàng theo dõi trạng thái hoạt động của mô-đun.
• Bộ vi xử lý: Xử lý các giao thức truyền thông, đảm bảo truyền dữ liệu nhanh chóng và chính xác.
• Bộ nhớ: Lưu trữ cấu hình và chương trình truyền thông.
• Mạch nguồn: Cung cấp nguồn điện ổn định cho mô-đun hoạt động.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7241-1AH32-0XB0

Bạn đang tìm kiếm một giải pháp truyền thông sở hữu những tính năng ưu việt, giúp nâng tầm hệ thống tự động hóa của bạn lên một tầm cao mới? 6ES7241-1AH32-0XB0 chính là câu trả lời hoàn hảo. Thanhthienphu.vn tự hào giới thiệu đến bạn những tính năng nổi bật của mô-đun truyền thông này, biến nó thành “trái tim” kết nối mạnh mẽ trong hệ thống của bạn. 6ES7241-1AH32-0XB0 hỗ trợ giao tiếp điểm-điểm, cho phép kết nối trực tiếp giữa hai thiết bị mà không cần qua bộ chuyển đổi trung gian, giúp đơn giản hóa cấu trúc hệ thống và giảm thiểu chi phí. Hơn thế nữa, mô-đun này còn hỗ trợ nhiều giao thức truyền thông phổ biến như ASCII, USS drive protocol, Modbus RTU, mang đến sự linh hoạt tối đa trong việc lựa chọn thiết bị và giao tiếp với các hệ thống khác nhau. Với tốc độ truyền dữ liệu lên đến 115.2 kbaud, 6ES7241-1AH32-0XB0 đảm bảo truyền tải thông tin nhanh chóng và chính xác, đáp ứng yêu cầu khắt khe của các ứng dụng điều khiển thời gian thực. Thanhthienphu.vn tin rằng với những tính năng vượt trội này, 6ES7241-1AH32-0XB0 sẽ là “chìa khóa vàng” giúp bạn tối ưu hóa quy trình sản xuất, nâng cao hiệu quả và khẳng định vị thế dẫn đầu trong ngành.

• Hỗ trợ giao tiếp điểm-điểm (Point-to-Point): Kết nối trực tiếp giữa hai thiết bị, đơn giản hóa hệ thống.
• Hỗ trợ nhiều giao thức truyền thông: ASCII (Truyền dữ liệu dạng ký tự), USS drive protocol (Điều khiển biến tần Siemens), Modbus RTU (Giao tiếp với các thiết bị hỗ trợ Modbus RTU).
• Tốc độ truyền cao: Lên đến 115.2 kbaud, đáp ứng yêu cầu truyền dữ liệu nhanh chóng.
• Bộ đệm truyền/nhận: 1 KB, đảm bảo truyền dữ liệu ổn định.
• Cấu hình linh hoạt: Dễ dàng cấu hình thông qua phần mềm STEP 7 (TIA Portal).
• Tích hợp hoàn hảo với S7-1200: Dễ dàng kết nối và lập trình cùng với PLC S7-1200.
• Độ tin cậy cao: Hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7241-1AH32-0XB0 Với Phần Mềm

Bạn lo lắng về việc kết nối 6ES7241-1AH32-0XB0 với phần mềm lập trình? Đừng lo, thanhthienphu.vn sẽ hướng dẫn bạn từng bước chi tiết, biến quá trình kết nối trở nên đơn giản và dễ dàng hơn bao giờ hết. Việc kết nối mô-đun truyền thông 6ES7241-1AH32-0XB0 với phần mềm STEP 7 (TIA Portal) được thực hiện một cách trực quan và thân thiện với người dùng. Đầu tiên, bạn chỉ cần lắp đặt mô-đun vào CPU S7-1200 và kết nối cáp RS232 từ mô-đun đến cổng COM trên máy tính. Sau đó, trong phần mềm STEP 7, bạn thêm mô-đun CM 1241 vào cấu hình phần cứng của dự án. Tiếp theo, bạn cấu hình các thông số truyền thông như tốc độ baud, parity, stop bits,… Thanhthienphu.vn hiểu rằng thời gian là vàng bạc, vì vậy chúng tôi luôn nỗ lực mang đến những giải pháp tối ưu nhất, giúp bạn tiết kiệm thời gian và công sức. Với hướng dẫn chi tiết này, bạn hoàn toàn có thể tự tin kết nối 6ES7241-1AH32-0XB0 và bắt đầu lập trình, đưa hệ thống tự động hóa của mình vận hành một cách trơn tru và hiệu quả.

Bước 1: Lắp đặt mô-đun 6ES7241-1AH32-0XB0 vào CPU S7-1200.

Bước 2: Kết nối cáp RS232 từ mô-đun 6ES7241-1AH32-0XB0 đến cổng COM trên máy tính.

Bước 3: Mở phần mềm STEP 7 (TIA Portal) và tạo một dự án mới.

Bước 4: Trong cửa sổ “Devices & networks”, thêm CPU S7-1200 và mô-đun CM 1241 vào dự án.

Bước 5: Cấu hình các thông số truyền thông cho mô-đun CM 1241:

• Chọn giao thức truyền thông (ASCII, USS, Modbus RTU).
• Cài đặt tốc độ truyền (baud rate).
• Cài đặt số bit dữ liệu (data bits).
• Cài đặt parity.
• Cài đặt stop bits.

Bước 6: Lưu cấu hình và tải xuống CPU S7-1200.

5. Cách Lập Trình Sản Phẩm 6ES7241-1AH32-0XB0

Bạn đã sẵn sàng khai phá toàn bộ tiềm năng của 6ES7241-1AH32-0XB0 thông qua việc lập trình? Thanhthienphu.vn sẽ đồng hành cùng bạn, cung cấp hướng dẫn chi tiết và dễ hiểu, giúp bạn làm chủ mô-đun truyền thông mạnh mẽ này. Việc lập trình cho 6ES7241-1AH32-0XB0 được thực hiện thông qua các khối hàm (function blocks) trong phần mềm STEP 7 (TIA Portal). Các khối hàm này cung cấp các chức năng cần thiết để gửi và nhận dữ liệu qua cổng RS232. Ví dụ, bạn có thể sử dụng khối hàm “Send_P2P” để gửi dữ liệu và khối hàm “Receive_P2P” để nhận dữ liệu. Ngoài ra, bạn cũng có thể sử dụng các khối hàm đặc biệt cho giao thức Modbus RTU như “MB_MASTER” và “MB_SLAVE”. Thanhthienphu.vn không chỉ cung cấp sản phẩm chất lượng mà còn hỗ trợ bạn tối đa trong việc ứng dụng sản phẩm vào thực tế. Với sự hỗ trợ của các khối hàm tiện lợi và tài liệu hướng dẫn chi tiết từ thanhthienphu.vn, việc lập trình 6ES7241-1AH32-0XB0 sẽ trở nên dễ dàng hơn bao giờ hết, giúp bạn nhanh chóng triển khai các ứng dụng tự động hóa phức tạp và đạt được hiệu quả mong muốn.

Sử dụng các khối hàm (Function Blocks) trong STEP 7 (TIA Portal):

• Send_P2P: Gửi dữ liệu qua cổng RS232.
• Receive_P2P: Nhận dữ liệu qua cổng RS232.
• MB_MASTER: Cấu hình và điều khiển giao tiếp Modbus RTU (Master).
• MB_SLAVE: Cấu hình và điều khiển giao tiếp Modbus RTU (Slave).

Ví dụ lập trình:

Gửi dữ liệu:

Tạo một mảng dữ liệu cần gửi.

Gọi khối hàm “Send_P2P” và truyền vào các tham số:

• REQ: Tín hiệu kích hoạt gửi dữ liệu.
• PORT: Cổng kết nối của mô-đun CM 1241.
• BUFFER: Mảng dữ liệu cần gửi.
• LENGTH: Chiều dài dữ liệu cần gửi.
• DONE: Tín hiệu báo đã gửi xong.
• ERROR: Tín hiệu báo lỗi.

Nhận dữ liệu:

Tạo một mảng dữ liệu để lưu trữ dữ liệu nhận được.

Gọi khối hàm “Receive_P2P” và truyền vào các tham số:

• EN_R: Tín hiệu cho phép nhận dữ liệu.
• PORT: Cổng kết nối của mô-đun CM 1241.
• BUFFER: Mảng dữ liệu để lưu trữ dữ liệu nhận được.
• NDR: Tín hiệu báo có dữ liệu mới.
• ERROR: Tín hiệu báo lỗi.
• LEN: Chiều dài dữ liệu nhận được.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7241-1AH32-0XB0

Trong quá trình vận hành, bạn có thể gặp phải một số vấn đề với 6ES7241-1AH32-0XB0. Đừng nản lòng, thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn! Dưới đây là một số lỗi thường gặp và cách khắc phục, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường.

Thanhthienphu.vn hiểu rằng việc duy trì hoạt động ổn định của hệ thống là vô cùng quan trọng. Vì vậy, chúng tôi không chỉ cung cấp sản phẩm chất lượng mà còn mang đến dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn giải quyết mọi vấn đề một cách nhanh chóng và hiệu quả. Hãy yên tâm rằng, với 6ES7241-1AH32-0XB0 và sự đồng hành của thanhthienphu.vn, hệ thống của bạn sẽ luôn vận hành trơn tru, mang lại hiệu quả tối ưu và góp phần vào sự thành công bền vững của doanh nghiệp bạn.
