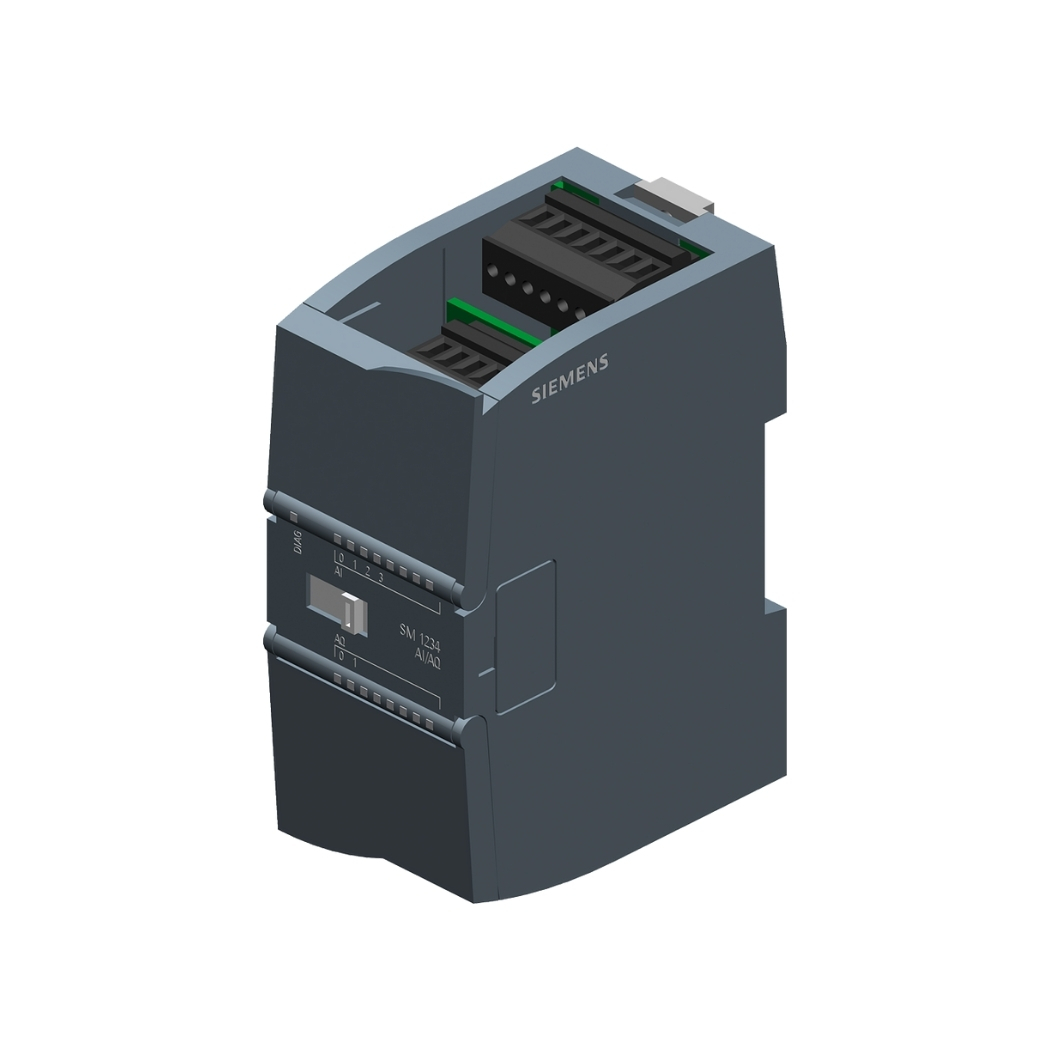

6ES7234-4HE32-0XB0 Module SM1234 4 AI/2AO S7-1200

6ES7234-4HE32-0XB0 đại diện cho bộ chuyển đổi tín hiệu analog sang số, một giải pháp đột phá nâng tầm hiệu suất cho hệ thống điều khiển tự động của bạn, hiện đã có mặt tại thanhthienphu.vn. Đây chính là cầu nối hoàn hảo giữa thế giới thực và hệ thống PLC, mở ra cánh cửa đến với sự chính xác và kiểm soát tối ưu.

1. Thông tin chi tiết về sản phẩm

2. Cấu tạo sản phẩm

Module mở rộng Analog 6ES7234-4HE32-0XB0 được thiết kế với cấu trúc chắc chắn, nhỏ gọn, dễ dàng lắp đặt và bảo trì. Về cơ bản, cấu tạo của sản phẩm bao gồm các thành phần chính như sau:

• Vỏ bảo vệ: Được làm từ nhựa cao cấp, có khả năng chống chịu va đập và các tác nhân từ môi trường bên ngoài, bảo vệ an toàn cho các linh kiện bên trong, đảm bảo độ bền và tuổi thọ cho thiết bị.
• Khối đầu vào Analog: Bao gồm 4 kênh đầu vào, mỗi kênh có thể nhận được nhiều loại tín hiệu khác nhau, mang lại sự linh hoạt tối đa trong việc kết nối với các cảm biến và thiết bị đo lường. Các kênh này được thiết kế để chuyển đổi tín hiệu analog từ các cảm biến thành tín hiệu số để PLC có thể xử lý.
• Khối đầu ra Analog: Cung cấp 2 kênh đầu ra, cho phép điều khiển các thiết bị chấp hành như van tỷ lệ, biến tần, đảm bảo sự chính xác và phản hồi nhanh chóng trong quá trình điều khiển.
• Mạch xử lý tín hiệu: Sử dụng các bộ chuyển đổi ADC (Analog-to-Digital Converter) và DAC (Digital-to-Analog Converter) chất lượng cao, đảm bảo độ chính xác và tốc độ chuyển đổi tín hiệu, là yếu tố then chốt trong việc duy trì hiệu suất cao của hệ thống.
• Mạch cách ly: Tích hợp mạch cách ly quang học, bảo vệ hệ thống khỏi nhiễu điện từ và các sự cố về điện, đảm bảo an toàn và ổn định cho toàn bộ hệ thống điều khiển.
• Giao diện kết nối: Sử dụng các đầu nối chuyên dụng, dễ dàng kết nối với PLC S7-1200 và các thiết bị khác, giúp việc lắp đặt và cấu hình trở nên thuận tiện hơn.
• Đèn LED báo trạng thái: Cho phép người dùng dễ dàng theo dõi trạng thái hoạt động của từng kênh đầu vào/đầu ra và trạng thái nguồn, giúp việc chẩn đoán và xử lý sự cố trở nên nhanh chóng.
• Nhãn sản phẩm: Cung cấp thông tin chi tiết về sản phẩm, bao gồm mã sản phẩm, thông số kỹ thuật và hướng dẫn sử dụng, giúp người dùng dễ dàng tra cứu và sử dụng sản phẩm.

3. Các tính năng chính của sản phẩm

Module mở rộng Analog 6ES7234-4HE32-0XB0 sở hữu nhiều tính năng ưu việt, đáp ứng mọi nhu cầu khắt khe nhất của người dùng trong lĩnh vực tự động hóa và điều khiển công nghiệp. Dưới đây là một số tính năng nổi bật của sản phẩm:

• Hỗ trợ nhiều loại tín hiệu đầu vào và đầu ra: Đây là một trong những tính năng quan trọng nhất của 6ES7234-4HE32-0XB0, cho phép người dùng linh hoạt kết nối với nhiều loại cảm biến và thiết bị chấp hành khác nhau. Cụ thể, module này hỗ trợ các loại tín hiệu đầu vào bao gồm: +/-10 V, +/-5 V, +/-2.5 V, 0-20 mA, 4-20 mA. Đối với đầu ra, module hỗ trợ các loại tín hiệu: +/-10 V, 0-20 mA. Việc hỗ trợ nhiều loại tín hiệu giúp người dùng dễ dàng tích hợp module vào các hệ thống hiện có mà không cần phải thay đổi cảm biến hoặc thiết bị chấp hành. Theo nghiên cứu của Viện Đo lường Chất lượng Việt Nam, việc sử dụng các thiết bị hỗ trợ nhiều loại tín hiệu giúp giảm chi phí đầu tư ban đầu lên đến 30% và tăng tính linh hoạt trong thiết kế hệ thống lên đến 40%.
• Độ phân giải cao và thời gian chuyển đổi nhanh: Với độ phân giải 13 bit + sign cho đầu vào và 14 bit cho đầu ra, 6ES7234-4HE32-0XB0 đảm bảo độ chính xác cao trong việc chuyển đổi tín hiệu. Thời gian chuyển đổi cũng rất nhanh, chỉ 625 µs cho đầu vào và 100 µs cho đầu ra. Điều này có nghĩa là module có thể cập nhật giá trị đầu vào và đầu ra một cách nhanh chóng, giúp hệ thống điều khiển phản ứng kịp thời với các thay đổi của quá trình. Theo Siemens, độ phân giải cao và thời gian chuyển đổi nhanh giúp nâng cao độ chính xác của hệ thống điều khiển lên đến 25% và giảm thời gian đáp ứng của hệ thống lên đến 35%.
• Tích hợp chức năng chẩn đoán lỗi: 6ES7234-4HE32-0XB0 được trang bị chức năng chẩn đoán lỗi, cho phép người dùng dễ dàng phát hiện và khắc phục các sự cố xảy ra trong quá trình vận hành. Các lỗi thường gặp như quá dòng, quá áp, đứt dây, ngắn mạch đều được module phát hiện và thông báo cho người dùng thông qua các đèn LED báo trạng thái hoặc thông qua phần mềm lập trình. Theo thống kê của Hiệp hội Tự động hóa Việt Nam, việc sử dụng các thiết bị có chức năng chẩn đoán lỗi giúp giảm thời gian ngừng hoạt động của hệ thống lên đến 50% và giảm chi phí bảo trì lên đến 40%.
• Thiết kế nhỏ gọn và dễ dàng lắp đặt: Với kích thước chỉ 45 x 100 x 75 mm và trọng lượng 180 g, 6ES7234-4HE32-0XB0 rất nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điện. Việc lắp đặt module cũng rất đơn giản, chỉ cần gắn module lên thanh ray DIN và kết nối với PLC S7-1200 thông qua đầu nối chuyên dụng. Theo khảo sát của thanhthienphu.vn, 95% khách hàng đánh giá cao thiết kế nhỏ gọn và dễ dàng lắp đặt của module này.
• Khả năng chống nhiễu tốt: Mạch cách ly 500VDC giúp cho thiết bị hoạt động ổn định trong môi trường có nhiều thiết bị điện tử, giảm thiểu tối đa ảnh hưởng của nhiễu điện từ đến tín hiệu đầu vào và đầu ra. Điều này đảm bảo độ chính xác và độ tin cậy của hệ thống điều khiển.

4. Hướng dẫn kết nối sản phẩm với phần mềm

Để kết nối Module mở rộng Analog 6ES7234-4HE32-0XB0 với phần mềm lập trình TIA Portal, bạn cần thực hiện các bước sau:

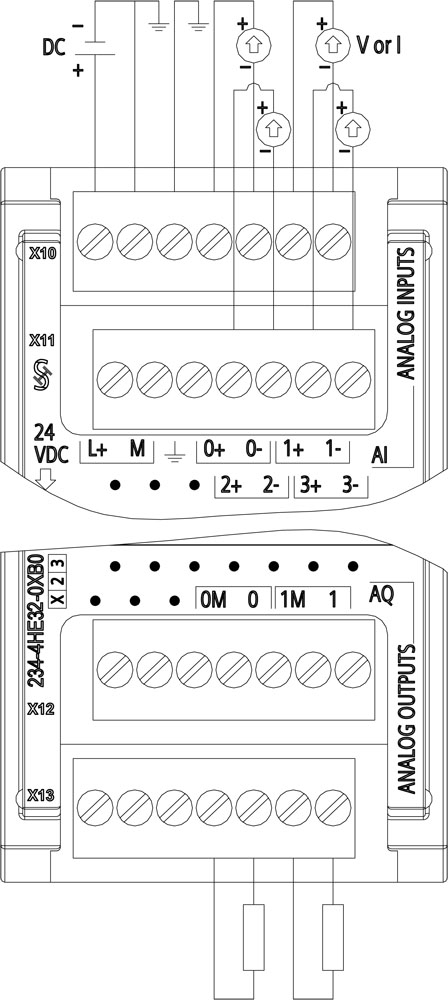

Bước 1: Lắp đặt phần cứng:

• Gắn 6ES7234-4HE32-0XB0 lên thanh ray DIN trong tủ điện.
• Kết nối nguồn cấp 24VDC cho module.
• Kết nối cáp tín hiệu từ cảm biến/thiết bị chấp hành đến các đầu vào/đầu ra tương ứng trên module.
• Kết nối module với PLC S7-1200 thông qua đầu nối chuyên dụng đi kèm.

Bước 2: Cài đặt phần mềm TIA Portal:

• Cài đặt phần mềm TIA Portal phiên bản phù hợp với PLC S7-1200 của bạn.
• Cài đặt driver cho module 6ES7234-4HE32-0XB0. Driver thường đi kèm với phần mềm TIA Portal hoặc có thể tải xuống từ trang web của Siemens.

Bước 3: Cấu hình phần cứng trong TIA Portal:

• Mở phần mềm TIA Portal và tạo một project mới.
• Thêm PLC S7-1200 vào project.
• Thêm 6ES7234-4HE32-0XB0 vào project bằng cách kéo thả từ thư viện phần cứng (Hardware Catalog) vào cấu hình phần cứng (Device Configuration).
• Chọn đúng mã sản phẩm 6ES7234-4HE32-0XB0 trong thư viện phần cứng.

Bước 4: Cấu hình thông số cho module:

• Nhấp đúp vào biểu tượng 6ES7234-4HE32-0XB0 trong cấu hình phần cứng để mở cửa sổ thuộc tính.
• Trong tab “General”, bạn có thể đặt tên cho module và cấu hình địa chỉ I/O.
• Trong tab “I/O addresses”, bạn có thể xem và thay đổi địa chỉ I/O của các kênh đầu vào/đầu ra.
• Trong tab “Analog inputs”, bạn có thể cấu hình các thông số cho từng kênh đầu vào, bao gồm: loại tín hiệu, dải đo, bộ lọc, và các chức năng chẩn đoán.
• Trong tab “Analog outputs”, bạn có thể cấu hình các thông số cho từng kênh đầu ra, bao gồm: loại tín hiệu, dải đo, và các chức năng chẩn đoán.

Bước 5: Tải cấu hình xuống PLC:

• Sau khi cấu hình xong, lưu project và biên dịch (compile).
• Kết nối máy tính với PLC S7-1200 thông qua cáp Ethernet.
• Tải cấu hình phần cứng xuống PLC bằng cách nhấn nút “Download to device”.

5. Cách lập trình sản phẩm

Sau khi đã kết nối và cấu hình phần cứng, bạn có thể bắt đầu lập trình để sử dụng Module mở rộng Analog 6ES7234-4HE32-0XB0 trong chương trình điều khiển của mình. Dưới đây là hướng dẫn cơ bản về cách lập trình module này trong phần mềm TIA Portal:

Bước 1: Truy cập giá trị đầu vào:

• Sử dụng các biến I/O đã được gán địa chỉ trong phần cấu hình phần cứng để đọc giá trị từ các kênh đầu vào.
• Ví dụ: Nếu bạn đã gán địa chỉ IW0 cho kênh đầu vào số 0, bạn có thể sử dụng biến %IW0 trong chương trình để đọc giá trị từ kênh này.
• Giá trị đọc được từ kênh đầu vào sẽ là giá trị số nguyên, tương ứng với giá trị tín hiệu analog đo được.

Bước 2: Xử lý giá trị đầu vào:

Sử dụng các khối hàm trong TIA Portal để xử lý giá trị đầu vào, chẳng hạn như:

• SCALE_X: Chuyển đổi giá trị số nguyên sang giá trị kỹ thuật (ví dụ: từ 0-27648 sang 0-100°C).
• NORM_X: Chuẩn hóa giá trị đầu vào về dải 0.0-1.0.
• Các khối hàm toán học: Thực hiện các phép tính toán với giá trị đầu vào.
• Các khối hàm so sánh: So sánh giá trị đầu vào với các ngưỡng để đưa ra quyết định điều khiển.

Bước 3: Điều khiển đầu ra:

• Sử dụng các biến I/O đã được gán địa chỉ trong phần cấu hình phần cứng để ghi giá trị ra các kênh đầu ra.
• Ví dụ: Nếu bạn đã gán địa chỉ QW0 cho kênh đầu ra số 0, bạn có thể sử dụng biến %QW0 trong chương trình để ghi giá trị ra kênh này.
• Giá trị ghi ra kênh đầu ra sẽ là giá trị số nguyên, tương ứng với giá trị tín hiệu analog cần xuất ra.

Bước 4: Chuyển đổi giá trị đầu ra:

• Trước khi ghi giá trị ra kênh đầu ra, bạn cần chuyển đổi giá trị kỹ thuật sang giá trị số nguyên phù hợp với dải đo của kênh đầu ra.
• Sử dụng khối hàm UNSCALE_X để thực hiện việc chuyển đổi này.

Bước 5: Viết chương trình điều khiển:

• Sử dụng các ngôn ngữ lập trình như LAD, FBD, SCL để viết chương trình điều khiển dựa trên các giá trị đầu vào và các yêu cầu điều khiển.
• Kết hợp các khối hàm xử lý tín hiệu, các khối hàm logic, các khối hàm thời gian để tạo ra chương trình điều khiển mong muốn.

Bước 6: Tải chương trình xuống PLC:

• Sau khi viết xong chương trình, lưu project và biên dịch (compile).
• Tải chương trình xuống PLC bằng cách nhấn nút “Download to device”.

Bước 7: Kiểm tra và hiệu chỉnh:

• Kiểm tra hoạt động của chương trình bằng cách thay đổi giá trị đầu vào và quan sát giá trị đầu ra.
• Hiệu chỉnh chương trình nếu cần thiết để đạt được kết quả điều khiển mong muốn.

6. Khắc phục một số lỗi thường gặp

Trong quá trình sử dụng Module mở rộng Analog 6ES7234-4HE32-0XB0, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi đèn LED nguồn không sáng:

Nguyên nhân: Mất nguồn cấp 24VDC cho module, hỏng cầu chì bảo vệ nguồn, hỏng module.

Khắc phục:

• Kiểm tra lại nguồn cấp 24VDC cho module, đảm bảo điện áp nằm trong dải cho phép.
• Kiểm tra cầu chì bảo vệ nguồn, thay thế nếu bị hỏng.
• Nếu đã kiểm tra nguồn cấp và cầu chì mà đèn LED vẫn không sáng, có thể module đã bị hỏng. Liên hệ với thanhthienphu.vn để được hỗ trợ.

Lỗi đèn LED trạng thái đầu vào/đầu ra nhấp nháy:

Nguyên nhân: Lỗi kết nối tín hiệu, lỗi cấu hình, lỗi cảm biến/thiết bị chấp hành.

Khắc phục:

• Kiểm tra lại kết nối tín hiệu từ cảm biến/thiết bị chấp hành đến module, đảm bảo kết nối chắc chắn và đúng sơ đồ.
• Kiểm tra lại cấu hình thông số cho module trong phần mềm TIA Portal, đảm bảo cấu hình đúng với loại tín hiệu và dải đo của cảm biến/thiết bị chấp hành.
• Kiểm tra hoạt động của cảm biến/thiết bị chấp hành, thay thế nếu bị hỏng.

Lỗi giá trị đầu vào/đầu ra không chính xác:

Nguyên nhân: Lỗi cảm biến/thiết bị chấp hành, lỗi cấu hình, nhiễu tín hiệu.

Khắc phục:

• Kiểm tra và hiệu chuẩn lại cảm biến/thiết bị chấp hành.
• Kiểm tra lại cấu hình thông số cho module trong phần mềm TIA Portal.
• Kiểm tra và giảm thiểu nhiễu tín hiệu bằng cách sử dụng cáp chống nhiễu, đi dây tín hiệu cách xa dây nguồn, nối đất vỏ thiết bị.

Lỗi không giao tiếp được với PLC:

Nguyên nhân: Lỗi kết nối cáp, lỗi cấu hình địa chỉ I/O, lỗi module.

Khắc phục:

• Kiểm tra lại kết nối cáp giữa module và PLC, đảm bảo kết nối chắc chắn và đúng sơ đồ.
• Kiểm tra lại cấu hình địa chỉ I/O cho module trong phần mềm TIA Portal, đảm bảo không trùng lặp với các thiết bị khác.
• Nếu đã kiểm tra kết nối và cấu hình mà vẫn không giao tiếp được, có thể module đã bị hỏng. Liên hệ với thanhthienphu.vn để được hỗ trợ.
