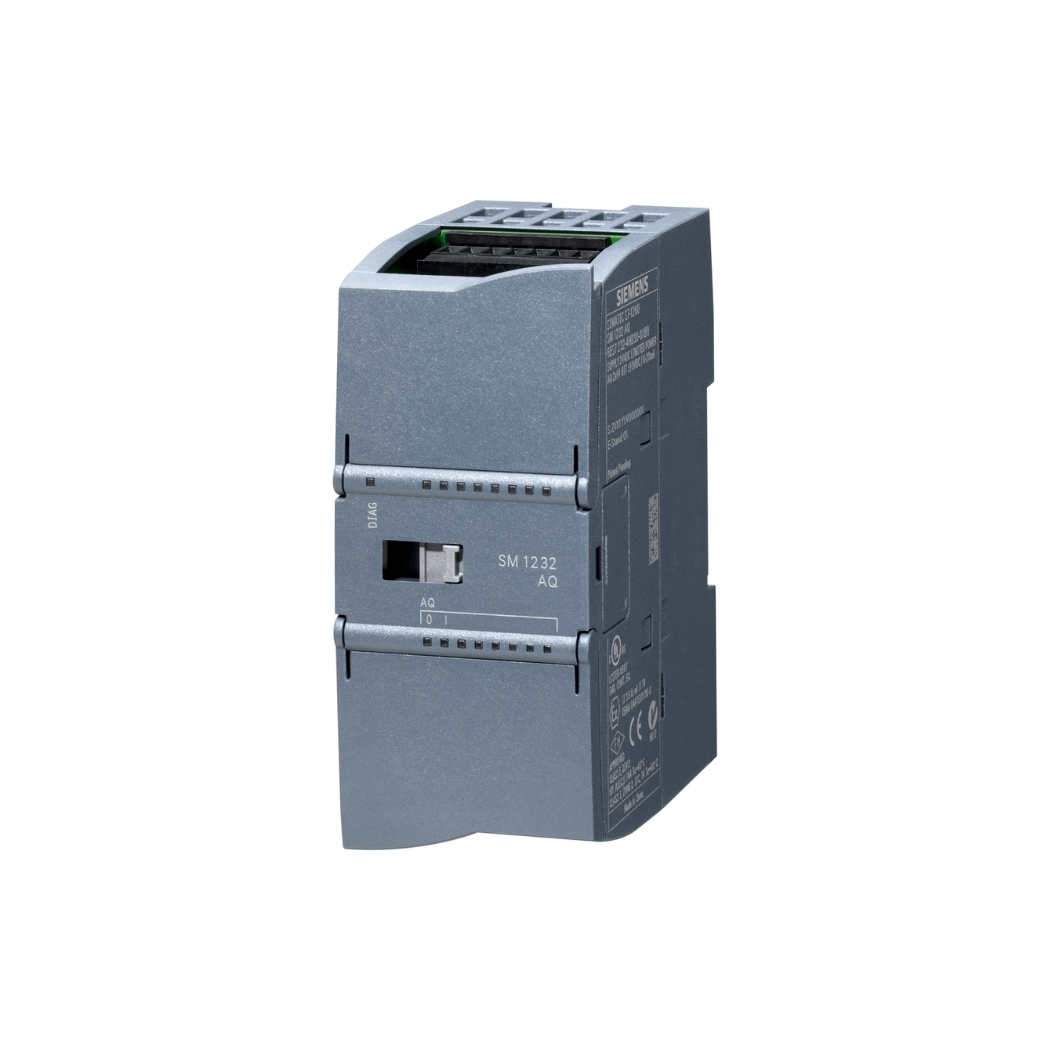

6ES7232-4HB32-0XB0 S7-1200 SM 1232 2AO

6ES7232-4HB32-0XB0 là một module ngõ ra tương tự, một giải pháp tiên tiến cho hệ thống tự động hóa, mang lại hiệu suất vượt trội và độ chính xác cao trong việc điều khiển các thiết bị ngoại vi. Nếu bạn đang tìm kiếm một thiết bị đầu ra analog chất lượng, tin cậy, tối ưu cho các ứng dụng công nghiệp phức tạp, hãy đến với thanhthienphu.vn để được tư vấn và hỗ trợ kịp thời. Chúng tôi tự hào là nhà cung cấp uy tín, luôn đồng hành cùng các kỹ sư, doanh nghiệp trên con đường chinh phục tự động hóa, hiện đại hóa sản xuất.

1. Thông tin chi tiết về sản phẩm 6ES7232-4HB32-0XB0

6ES7232-4HB32-0XB0 là một module mở rộng ngõ ra tương tự được thiết kế chuyên dụng cho dòng PLC S7-1200 của Siemens, một trong những hãng dẫn đầu toàn cầu về công nghệ tự động hóa. Module này đóng vai trò quan trọng trong việc chuyển đổi tín hiệu số từ PLC thành tín hiệu tương tự, từ đó điều khiển chính xác các thiết bị chấp hành như van điều tiết, động cơ, biến tần. Với khả năng chuyển đổi linh hoạt, độ phân giải cao và tốc độ xử lý nhanh, module này mang lại giải pháp tối ưu cho các ứng dụng đòi hỏi độ chính xác và ổn định trong môi trường công nghiệp. Hãy cùng thanhthienphu.vn khám phá chi tiết hơn về sản phẩm qua bảng thông tin sau:

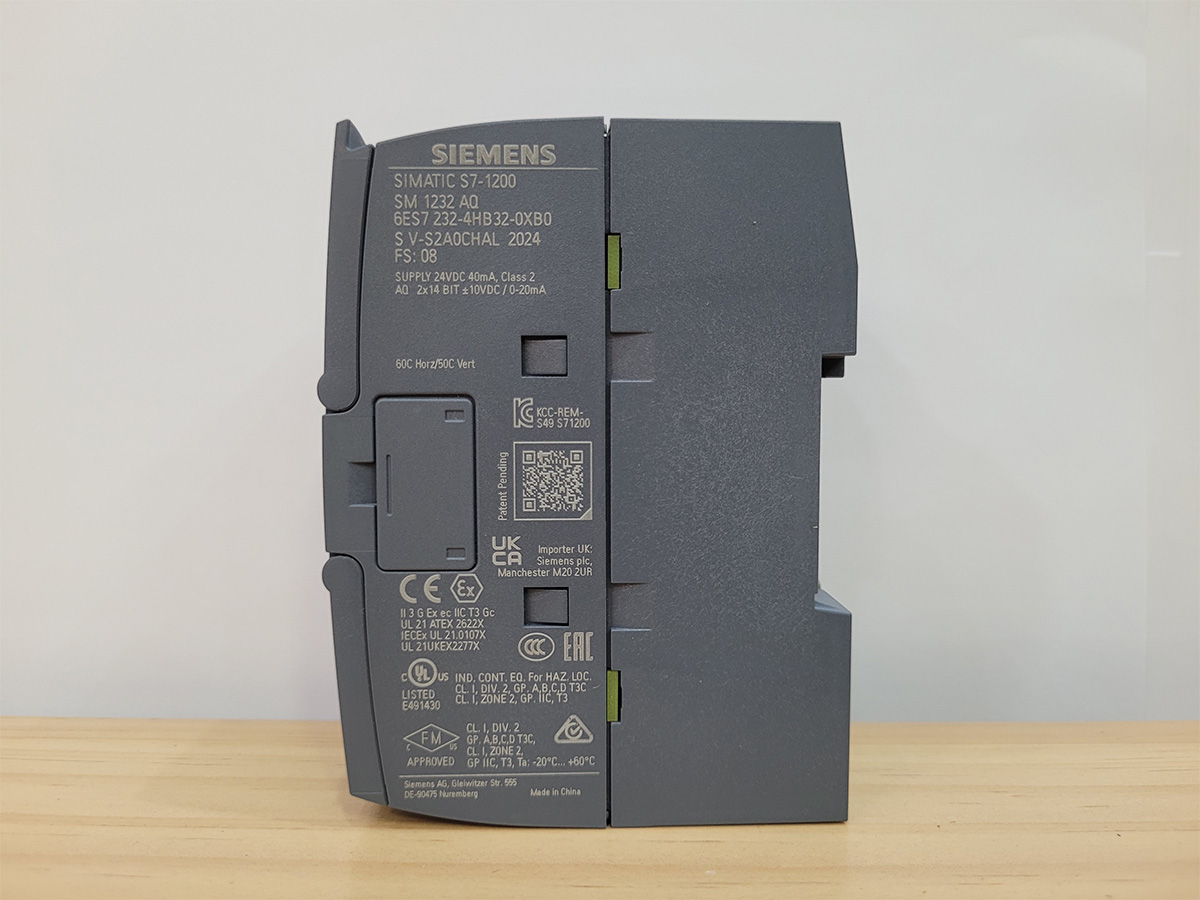

2. Cấu tạo sản phẩm 6ES7232-4HB32-0XB0

6ES7232-4HB32-0XB0 được thiết kế với cấu trúc phần cứng tiên tiến, kết hợp giữa linh kiện chất lượng cao và công nghệ sản xuất hiện đại, nhằm đảm bảo độ bền và khả năng vận hành ổn định trong những môi trường công nghiệp khắc nghiệt nhất. Sản phẩm được cấu thành từ nhiều bộ phận quan trọng, mỗi bộ phận đảm nhận một vai trò riêng biệt, tất cả cùng phối hợp nhịp nhàng để mang lại hiệu suất chuyển đổi tín hiệu vượt trội, góp phần nâng cao năng suất và chất lượng sản phẩm trong các dây chuyền sản xuất tự động. Dưới đây là mô tả chi tiết về cấu tạo của module ngõ ra tương tự này:

• Vỏ bảo vệ: Được chế tạo từ nhựa ABS cao cấp, có khả năng chống cháy, chống va đập tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi bẩn, độ ẩm, rung động.

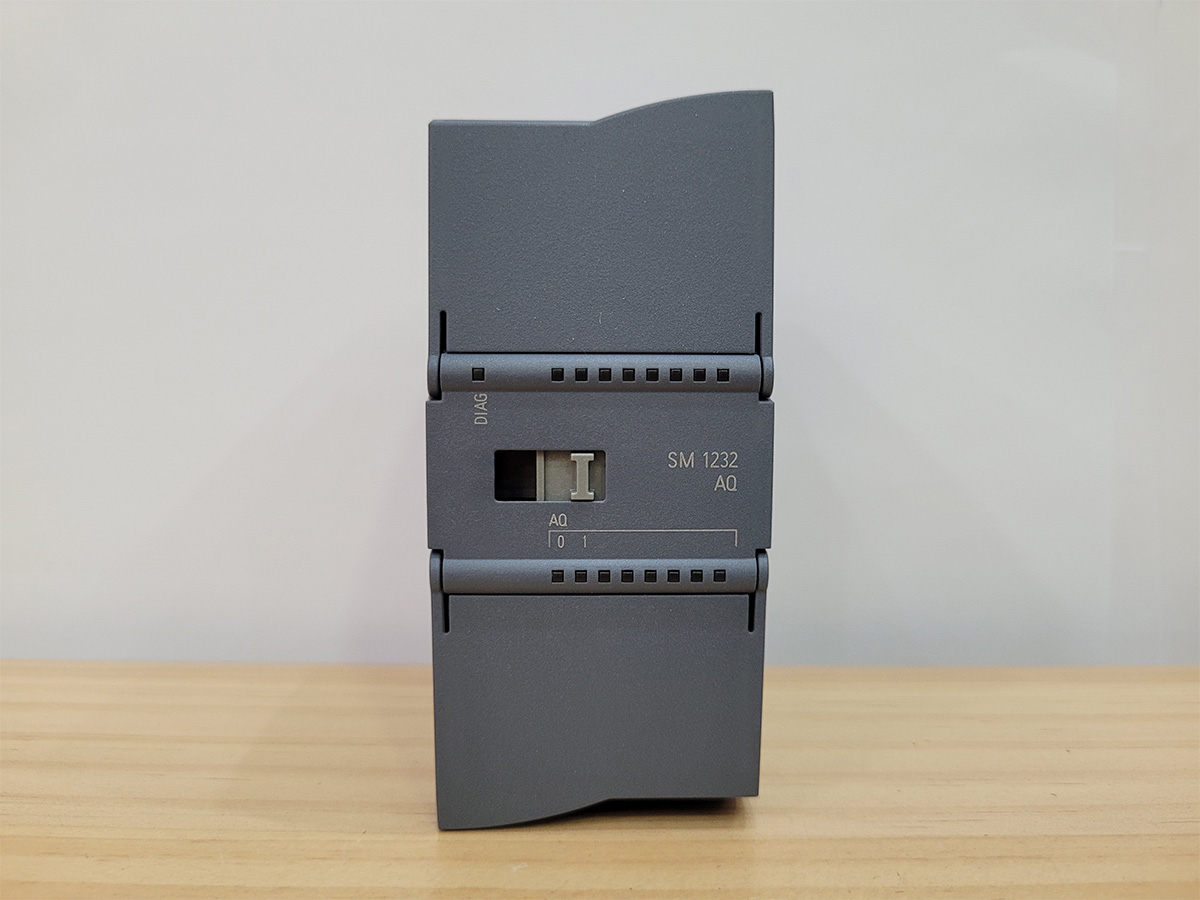

• Đèn LED báo trạng thái: Mỗi kênh ngõ ra đều được trang bị đèn LED hiển thị trạng thái hoạt động, giúp người dùng dễ dàng giám sát và phát hiện lỗi.

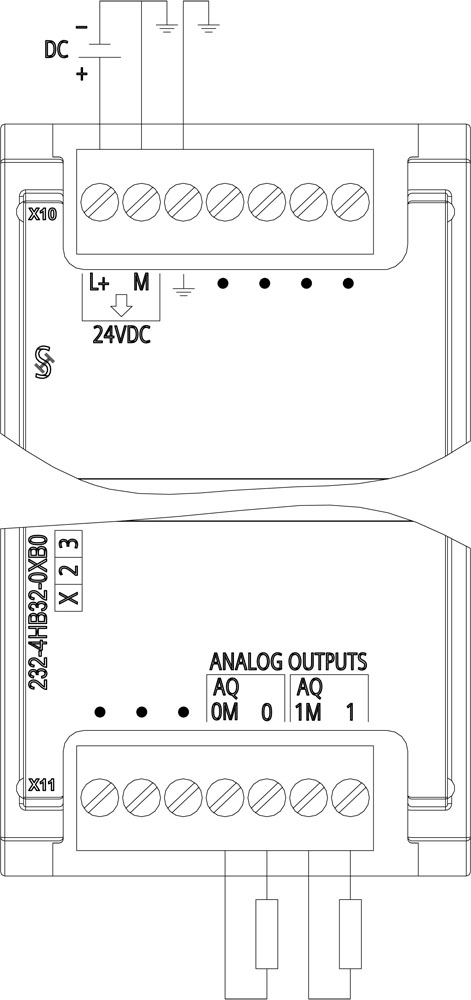

• Khối đầu cuối (Terminal Block): Cho phép kết nối dây dẫn với các thiết bị ngoại vi một cách dễ dàng và chắc chắn thông qua các đầu vít.
• Mạch chuyển đổi Digital-to-Analog (DAC): Là bộ phận cốt lõi của module, thực hiện chức năng chuyển đổi tín hiệu số từ PLC thành tín hiệu tương tự. Mạch DAC sử dụng các linh kiện điện tử có độ chính xác cao, đảm bảo tín hiệu đầu ra ổn định và ít bị nhiễu.
• Bộ cách ly quang học (Optocoupler): Được sử dụng để cách ly tín hiệu giữa các kênh ngõ ra và giữa kênh ngõ ra với hệ thống, ngăn ngừa hiện tượng ngắn mạch, bảo vệ an toàn cho thiết bị và người sử dụng.
• Bộ vi xử lý (Microprocessor): Đảm nhận nhiệm vụ xử lý tín hiệu, điều khiển các chức năng của module và giao tiếp với PLC thông qua bus hệ thống.
• Bộ nhớ (Memory): Lưu trữ các thông số cấu hình và chương trình hoạt động của module.
• Đầu nối bus (Bus Connector): Được bố trí ở mặt sau của module, dùng để kết nối với các module khác trong hệ thống PLC S7-1200.
• Nguồn cấp: Sử dụng nguồn điện 24V DC, được bảo vệ chống ngược cực, quá áp, đảm bảo an toàn cho thiết bị.
• Độ bền và tuổi thọ: Theo thông tin từ Siemens, 6ES7232-4HB32-0XB0 có tuổi thọ trung bình lên đến 100.000 giờ hoạt động liên tục trong điều kiện tiêu chuẩn.

3. Các tính năng chính của sản phẩm 6ES7232-4HB32-0XB0

Trong bối cảnh công nghiệp hóa, hiện đại hóa đang diễn ra mạnh mẽ, việc ứng dụng các thiết bị tự động hóa thông minh là xu thế tất yếu để nâng cao năng suất, chất lượng và khả năng cạnh tranh. 6ES7232-4HB32-0XB0, với vai trò là một module ngõ ra tương tự chất lượng cao, mang đến những tính năng ưu việt, đáp ứng nhu cầu khắt khe của các hệ thống điều khiển hiện đại. Sản phẩm không chỉ đơn thuần là một thiết bị chuyển đổi tín hiệu, mà còn là một giải pháp toàn diện, giúp tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và nâng cao hiệu quả hoạt động. Sau đây là những tính năng nổi bật của sản phẩm:

• Chuyển đổi tín hiệu linh hoạt: Hỗ trợ nhiều dải điện áp và dòng điện ngõ ra, bao gồm 0-10V, +/-10V, 0-20mA và 4-20mA, cho phép kết nối với đa dạng các thiết bị chấp hành.
• Độ phân giải cao: Với độ phân giải 14 bits, module cung cấp khả năng điều khiển chính xác và mịn màng, đáp ứng tốt các ứng dụng yêu cầu độ nhạy cao.
• Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi tối đa chỉ 0.8ms cho mỗi kênh, đảm bảo đáp ứng nhanh chóng với các thay đổi của hệ thống, giảm thiểu độ trễ và nâng cao hiệu suất.
• Cách ly quang học: Tích hợp bộ cách ly quang học giữa các kênh và giữa kênh với hệ thống, giúp bảo vệ thiết bị khỏi các sự cố về điện, nâng cao độ an toàn và tin cậy.
• Chẩn đoán lỗi: Hỗ trợ chức năng chẩn đoán lỗi, bao gồm phát hiện quá tải, ngắn mạch, đứt dây, giúp người dùng nhanh chóng xác định và khắc phục sự cố.
• Dễ dàng cấu hình: Cấu hình đơn giản thông qua phần mềm lập trình STEP 7 Basic hoặc TIA Portal, tiết kiệm thời gian và công sức cho người dùng.
• Thiết kế nhỏ gọn: Kích thước nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điện.
• Độ bền cao: Được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, với khả năng chống rung, chống sốc và chống nhiễu điện từ tốt.
• Tương thích hoàn toàn với PLC S7-1200: Đảm bảo kết nối ổn định và truyền thông tin nhanh chóng với bộ điều khiển trung tâm.
• Hỗ trợ nhiều tiêu chuẩn công nghiệp: Đáp ứng các tiêu chuẩn quốc tế về an toàn và chất lượng, bao gồm CE, UL, cULus, FM Class I Div. 2, ATEX Zone 2 và IECEx.
• Ứng dụng rộng rãi: Phù hợp với nhiều ngành công nghiệp khác nhau, từ sản xuất chế tạo, chế biến thực phẩm, dệt may đến năng lượng, xây dựng và tự động hóa tòa nhà.

4. Hướng dẫn kết nối sản phẩm 6ES7232-4HB32-0XB0 với phần mềm

Việc kết nối thành công 6ES7232-4HB32-0XB0 với phần mềm lập trình là bước quan trọng đầu tiên để khai thác tối đa tiềm năng của sản phẩm trong các ứng dụng tự động hóa. Thấu hiểu điều này, thanhthienphu.vn mang đến cho bạn hướng dẫn chi tiết và dễ hiểu, giúp các kỹ sư, kỹ thuật viên, dù mới bắt đầu hay đã có kinh nghiệm, đều có thể tự tin thực hiện kết nối một cách nhanh chóng và chính xác. Hãy cùng theo dõi các bước hướng dẫn dưới đây:

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm STEP 7 Basic hoặc TIA Portal phiên bản phù hợp trên máy tính.
• Kết nối PLC S7-1200 với máy tính thông qua cáp Ethernet.
• Lắp đặt module 6ES7232-4HB32-0XB0 vào rack của PLC S7-1200 theo hướng dẫn của nhà sản xuất.
• Cấp nguồn 24V DC cho module.

Bước 2: Cấu hình phần cứng trong phần mềm

• Mở phần mềm STEP 7 Basic hoặc TIA Portal.
• Tạo một project mới hoặc mở project hiện có.
• Trong cửa sổ “Devices & Networks”, chọn PLC S7-1200 của bạn.
• Chuyển sang chế độ xem “Device view”.
• Trong cửa sổ “Hardware catalog”, tìm kiếm module 6ES7232-4HB32-0XB0 và kéo thả vào vị trí tương ứng trên rack.

Bước 3: Cài đặt thông số cho module

• Nhấp đúp chuột vào module 6ES7232-4HB32-0XB0 trong cửa sổ “Device view” để mở cửa sổ “Properties”.
• Trong tab “General”, bạn có thể đặt tên cho module và thêm mô tả nếu cần.
• Trong tab “I/O addresses”, bạn có thể xem và thay đổi địa chỉ I/O của các kênh ngõ ra.
• Trong tab “Analog outputs”, bạn cần cấu hình các thông số cho từng kênh ngõ ra
• Type of output: Chọn dải điện áp hoặc dòng điện ngõ ra (0-10V, +/-10V, 0-20mA, 4-20mA).
• Reaction to CPU STOP: Chọn hành động của ngõ ra khi PLC chuyển sang chế độ STOP (giữ nguyên giá trị cuối cùng hoặc đặt về giá trị mặc định).
• Diagnostics: Kích hoạt các chức năng chẩn đoán lỗi nếu cần.

Bước 4: Lưu và tải cấu hình xuống PLC

• Nhấp vào biểu tượng “Save project” để lưu các thay đổi.
• Nhấp vào biểu tượng “Download to device” để tải cấu hình xuống PLC.
• Chọn kết nối với PLC và nhấp vào nút “Load”.

Bước 5: Kiểm tra kết nối

• Sau khi tải cấu hình thành công, bạn có thể kiểm tra kết nối bằng cách sử dụng chức năng “Monitor” trong phần mềm.
• Thay đổi giá trị đầu ra trong chương trình PLC và quan sát sự thay đổi tương ứng trên các thiết bị ngoại vi được kết nối với module.

5. Cách lập trình sản phẩm 6ES7232-4HB32-0XB0

Để điều khiển hiệu quả các thiết bị ngoại vi thông qua module 6ES7232-4HB32-0XB0, việc lập trình chính xác và tối ưu là vô cùng quan trọng. Thanhthienphu.vn không chỉ cung cấp sản phẩm chất lượng, mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, từ khâu lựa chọn, lắp đặt đến lập trình và vận hành. Dưới đây là hướng dẫn chi tiết về cách lập trình module ngõ ra tương tự này, giúp bạn khai thác tối đa hiệu năng của sản phẩm, biến những ý tưởng tự động hóa thành hiện thực một cách dễ dàng:

Bước 1: Hiểu rõ các khối hàm liên quan

Trong môi trường lập trình STEP 7 Basic hoặc TIA Portal, Siemens cung cấp các khối hàm chuyên dụng để làm việc với tín hiệu tương tự, bao gồm:

• SCALE_X (Normalize): Chuyển đổi giá trị số nguyên từ chương trình PLC thành giá trị thực nằm trong dải mong muốn, tương ứng với dải tín hiệu ngõ ra của module.
• NORM_X (Unnormalize): Chuyển đổi giá trị thực từ dải tín hiệu ngõ ra của module thành giá trị số nguyên để xử lý trong chương trình PLC.

Bước 2: Xây dựng chương trình

• Tạo một Function Block (FB) hoặc Function (FC) mới trong project.
• Khai báo các biến đầu vào, đầu ra và biến trung gian cần thiết.
• Sử dụng khối hàm SCALE_X để chuyển đổi giá trị đầu ra mong muốn (ví dụ: tốc độ động cơ, vị trí van) thành giá trị số nguyên tương ứng với dải tín hiệu ngõ ra của module.
• Gán giá trị đầu ra của khối SCALE_X cho địa chỉ ngõ ra tương ứng của module 6ES7232-4HB32-0XB0. Ví dụ: %QW0 cho kênh ngõ ra đầu tiên.

Bước 3: Gọi hàm trong chương trình chính (OB1)

• Trong khối OB1, gọi FB hoặc FC bạn vừa tạo.
• Kết nối các biến đầu vào và đầu ra của FB/FC với các tín hiệu thực tế trong hệ thống.

Bước 4: Mô phỏng và kiểm tra chương trình

• Sử dụng chức năng “Simulation” trong phần mềm để mô phỏng hoạt động của chương trình.
• Thay đổi các giá trị đầu vào và quan sát sự thay đổi tương ứng của các giá trị đầu ra.
• Điều chỉnh chương trình nếu cần thiết.

Bước 5: Tải chương trình xuống PLC và chạy thử

• Sau khi mô phỏng thành công, tải chương trình xuống PLC.
• Chuyển PLC sang chế độ RUN.
• Kiểm tra hoạt động của hệ thống trong thực tế.
• Theo dõi và điều chỉnh chương trình nếu cần thiết để đạt được hiệu suất mong muốn.

Ví dụ:

Giả sử bạn muốn điều khiển tốc độ của một động cơ thông qua kênh ngõ ra đầu tiên của module 6ES7232-4HB32-0XB0. Động cơ được điều khiển bằng tín hiệu 0-10V, tương ứng với tốc độ từ 0-1000 vòng/phút. Địa chỉ ngõ ra của kênh đầu tiên là %QW0.

Trong FB điều khiển động cơ:

Khai báo biến đầu vào “TargetSpeed” (REAL) để nhận giá trị tốc độ mong muốn (0.0-1000.0).

Khai báo biến đầu ra “MotorSpeedOutput” (INT) để gán giá trị cho %QW0.

Sử dụng khối SCALE_X với các tham số:

• MIN: 0.0 (giá trị nhỏ nhất của “TargetSpeed”)
• MAX: 1000.0 (giá trị lớn nhất của “TargetSpeed”)
• VALUE: TargetSpeed (giá trị đầu vào)
• OUT: MotorSpeedOutput (giá trị đầu ra)
• bip: false

Trong OB1:

• Gọi FB điều khiển động cơ.
• Kết nối biến “TargetSpeed” với một biến lưu trữ giá trị tốc độ mong muốn.
• Gán giá trị của biến “MotorSpeedOutput” cho %QW0.

6. Khắc phục một số lỗi thường gặp trên 6ES7232-4HB32-0XB0

Trong quá trình vận hành hệ thống tự động hóa, việc gặp phải các sự cố kỹ thuật là điều khó tránh khỏi. Tuy nhiên, với kiến thức chuyên môn vững vàng và sự hỗ trợ kịp thời từ thanhthienphu.vn, các kỹ sư, kỹ thuật viên hoàn toàn có thể nhanh chóng phát hiện, chẩn đoán và khắc phục các lỗi thường gặp trên module 6ES7232-4HB32-0XB0 một cách hiệu quả, đảm bảo hệ thống hoạt động ổn định, giảm thiểu thời gian gián đoạn và nâng cao năng suất. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi 1: Đèn LED SF (System Fault) trên module nhấp nháy đỏ

Nguyên nhân:

• Lỗi cấu hình phần cứng.
• Module bị lỗi.
• Nguồn cấp không ổn định.

Cách khắc phục:

• Kiểm tra lại cấu hình phần cứng trong phần mềm, đảm bảo module được cấu hình đúng loại và địa chỉ.
• Kiểm tra nguồn cấp 24V DC cho module, đảm bảo điện áp ổn định và đủ công suất.
• Thử thay thế bằng một module khác để xác định xem lỗi có phải do module hay không.

Lỗi 2: Ngõ ra không có tín hiệu hoặc tín hiệu không chính xác

Nguyên nhân:

• Lỗi kết nối dây dẫn.
• Cấu hình sai dải tín hiệu ngõ ra.
• Thiết bị ngoại vi bị lỗi.
• Lỗi chương trình PLC.

Cách khắc phục:

• Kiểm tra kết nối dây dẫn từ module đến thiết bị ngoại vi, đảm bảo kết nối chắc chắn và đúng sơ đồ.
• Kiểm tra lại cấu hình dải tín hiệu ngõ ra trong phần mềm, đảm bảo chọn đúng dải điện áp hoặc dòng điện phù hợp với thiết bị ngoại vi.
• Kiểm tra hoạt động của thiết bị ngoại vi bằng cách sử dụng thiết bị đo kiểm chuyên dụng.
• Kiểm tra lại chương trình PLC, đảm bảo giá trị đầu ra được gán đúng cho địa chỉ ngõ ra của module.

Lỗi 3: Giá trị ngõ ra bị dao động hoặc nhiễu

Nguyên nhân:

• Nhiễu điện từ từ các thiết bị khác.
• Dây dẫn tín hiệu quá dài hoặc đi gần các dây dẫn điện cao áp.
• Tiếp đất không tốt.

Cách khắc phục:

• Sử dụng dây dẫn có vỏ bọc chống nhiễu.
• Đi dây tín hiệu cách xa các dây dẫn điện cao áp.
• Rút ngắn chiều dài dây dẫn nếu có thể.
• Đảm bảo hệ thống được tiếp đất đúng cách.

Lỗi 4: Lỗi giao tiếp giữa module và PLC

Nguyên nhân:

• Lỗi kết nối bus hệ thống.
• Địa chỉ I/O của module bị trùng với thiết bị khác.
• Module bị lỗi.

Cách khắc phục:

• Kiểm tra kết nối bus hệ thống giữa module và PLC, đảm bảo kết nối chắc chắn.
• Kiểm tra lại địa chỉ I/O của module trong phần mềm, đảm bảo không bị trùng với thiết bị khác.
• Thử thay thế bằng một module khác để xác định xem lỗi có phải do module hay không.
