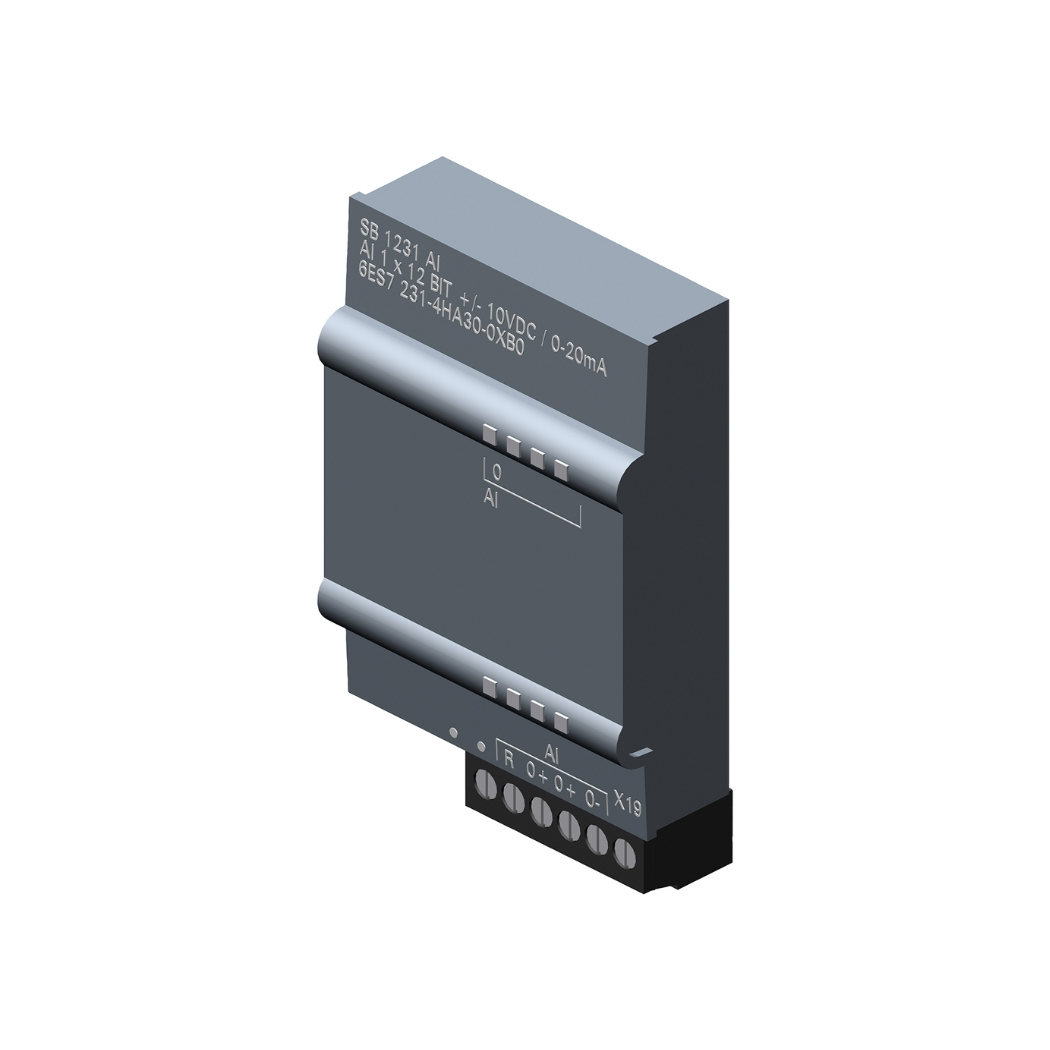

Board tín hiệu Analog Siemens 6ES7231-4HA30-0XB0 (SB 1231) mang đến khả năng mở rộng ngõ vào tương tự cho dòng S7-1200 mà không làm thay đổi kích thước tủ điện. Thiết bị cung cấp 1 kênh Analog Input linh hoạt, cho phép cấu hình nhận tín hiệu điện áp +/-10V DC (độ phân giải 12 bit) hoặc dòng điện 0-20mA, phù hợp để đọc dữ liệu từ các cảm biến đo lường chính xác.
1. Cấu tạo sản phẩm 6ES7231-4HA30-0XB0
| Thành phần cấu tạo |
Chức năng và đặc điểm |
| Vỏ bảo vệ |
Chế tạo từ nhựa cứng cao cấp, chống cháy đạt chuẩn công nghiệp, thiết kế dạng khối hộp chữ nhật nhỏ gọn giúp tiết kiệm không gian và bảo vệ an toàn cho thiết bị. |
| Cổng kết nối |
Bao gồm cổng nguồn và cổng tín hiệu cho 4 kênh đầu vào analog vi sai riêng biệt; được bố trí hợp lý giúp đấu nối dễ dàng và đảm bảo sự độc lập, chính xác khi thu thập tín hiệu. |
| Đèn LED báo trạng thái |
Hệ thống đèn bố trí ở mặt trước giúp hiển thị trực quan trạng thái nguồn và hoạt động của từng kênh, hỗ trợ người dùng giám sát và phát hiện lỗi nhanh chóng. |
| Bộ xử lý trung tâm |
Sử dụng vi xử lý tiên tiến với tốc độ xử lý nhanh, thực hiện chuyển đổi tín hiệu analog sang số với độ phân giải cao, đáp ứng các yêu cầu khắt khe của ứng dụng công nghiệp. |
| Mạch cách ly quang học |
Tích hợp giữa các kênh và hệ thống giúp chống nhiễu điện từ, đảm bảo sự ổn định của tín hiệu đầu vào, giảm thiểu sai số và gia tăng tuổi thọ thiết bị. |
| Các linh kiện điện tử |
Sử dụng linh kiện chất lượng cao từ nhà cung cấp uy tín, được lắp ráp trên bảng mạch in tiêu chuẩn, đảm bảo độ bền và hiệu suất hoạt động ổn định lâu dài. |
2. Các tính năng chính của sản phẩm 6ES7231-4HA30-0XB0
6ES7231-4HA30-0XB0 sở hữu nhiều tính năng ưu việt, đáp ứng tối đa nhu cầu của các chuyên gia trong nhiều ngành công nghiệp như sản xuất, xây dựng và năng lượng. Điểm nổi bật đầu tiên là độ chính xác cao lên tới ±0.3%, giúp đảm bảo kết quả đo lường tin cậy.
Theo Viện Tiêu chuẩn Đo lường Chất lượng Việt Nam, yếu tố này ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng, cho phép kỹ sư kiểm soát chặt chẽ các thông số kỹ thuật để nâng cao hiệu quả sản xuất.
Về tốc độ xử lý, module gây ấn tượng với thời gian chuyển đổi chỉ 625 µs cho mỗi kênh. Khả năng cập nhật tín hiệu liên tục này đặc biệt quan trọng đối với các ứng dụng điều khiển thời gian thực như robot hay dây chuyền sản xuất tốc độ cao. Bên cạnh đó, thiết bị hỗ trợ đa dạng dải điện áp đầu vào (±10 V, ±5 V, ±2.5 V), mang lại sự linh hoạt tối đa khi kết nối với nhiều loại cảm biến khác nhau mà không cần thay đổi cấu hình phần cứng phức tạp.
Độ an toàn và tin cậy của thiết bị được nâng cao nhờ tính năng cách ly quang học, giúp bảo vệ module khỏi các sự cố điện. Theo thống kê của NFPA, công nghệ này giúp giảm thiểu tới 80% nguy cơ hư hỏng do xung điện và nhiễu điện từ.
Ngoài ra, thiết kế nhỏ gọn hỗ trợ lắp đặt trên DIN rail cùng phần mềm cấu hình đơn giản giúp tiết kiệm đáng kể thời gian và công sức cho người sử dụng, ngay cả khi không có kiến thức chuyên sâu về lập trình.
3. Hướng dẫn kết nối sản phẩm 6ES7231-4HA30-0XB0 Với Phần Mềm
Việc kết nối 6ES7231-4HA30-0XB0 với phần mềm lập trình PLC S7-1200 là một quá trình đơn giản và nhanh chóng. Dưới đây là hướng dẫn chi tiết từng bước để các kỹ sư và kỹ thuật viên có thể thực hiện một cách dễ dàng:
Bước 1: Chuẩn bị phần cứng và phần mềm
Trước khi bắt đầu, người dùng cần chuẩn bị đầy đủ các thiết bị gồm PLC S7-1200, module 6ES7231-4HA30-0XB0, cáp kết nối và nguồn điện 24VDC. Đồng thời, máy tính phải được cài đặt phần mềm TIA Portal với phiên bản tương thích để phục vụ việc lập trình và cấu hình hệ thống.
Bước 2: Lắp đặt module 6ES7231-4HA30-0XB0
Tiến hành gắn chắc chắn module 6ES7231-4HA30-0XB0 vào thanh DIN rail ngay bên cạnh PLC S7-1200. Sau đó, thực hiện kết nối vật lý giữa module và PLC thông qua cổng giao tiếp tích hợp sẵn để đảm bảo tín hiệu truyền tải thông suốt.
Bước 3: Cấp nguồn cho module
Sử dụng nguồn điện 24VDC để cấp năng lượng cho module hoạt động. Trong quá trình đấu nối, cần đặc biệt lưu ý kiểm tra đúng cực âm dương theo sơ đồ hướng dẫn kỹ thuật của nhà sản xuất để tránh hư hỏng thiết bị.

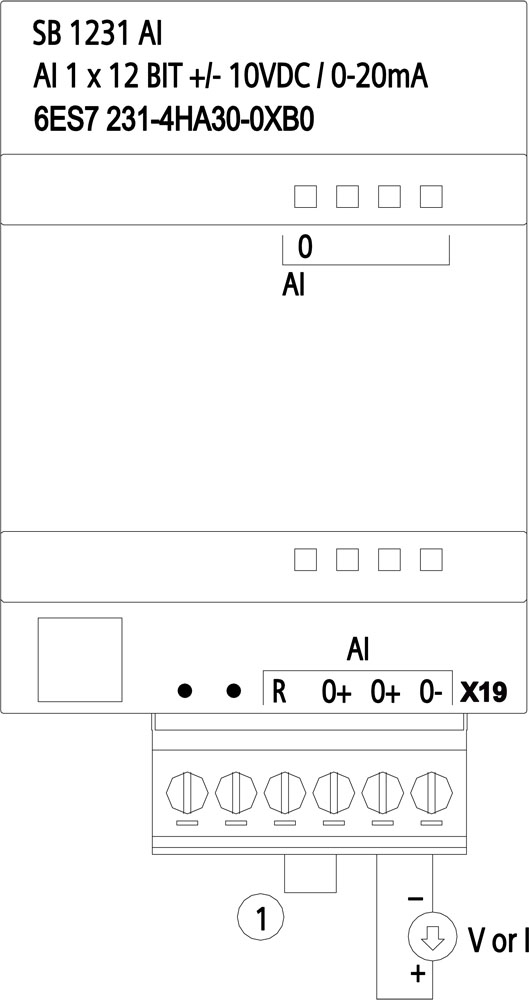

Bước 4: Kết nối cảm biến hoặc thiết bị đo lường
Thực hiện đấu nối dây dẫn từ các cảm biến hoặc thiết bị đo lường vào các kênh đầu vào tương ứng trên module. Hãy đảm bảo việc đấu nối tuân thủ đúng sơ đồ kỹ thuật và phù hợp với cấu hình của từng loại cảm biến cụ thể.
Bước 5: Cấu hình phần cứng trong TIA Portal
Khởi động TIA Portal và tạo một dự án mới. Thêm thiết bị PLC S7-1200 và module 6ES7231-4HA30-0XB0 vào cấu hình phần cứng. Tại đây, người dùng cần thiết lập chi tiết các thông số cho module như dải điện áp đầu vào, kiểu tín hiệu và địa chỉ I/O để hệ thống nhận diện chính xác.
Bước 6: Lập trình xử lý tín hiệu
Sử dụng các khối hàm có sẵn trong thư viện TIA Portal để đọc dữ liệu từ các kênh đầu vào của module. Tiếp theo, xây dựng logic xử lý tín hiệu theo yêu cầu ứng dụng, chẳng hạn như chuyển đổi đơn vị đo lường, lọc nhiễu tín hiệu hoặc thiết lập các ngưỡng cảnh báo.
Bước 7: Tải chương trình xuống PLC
Kết nối máy tính với PLC thông qua cáp Ethernet. Sau khi hoàn tất lập trình và biên dịch không có lỗi, tiến hành tải toàn bộ chương trình và cấu hình xuống bộ nhớ của PLC.
Bước 8: Kiểm tra và vận hành
Cuối cùng, kiểm tra hệ thống bằng cách thay đổi giá trị thực tế tại đầu vào và quan sát dữ liệu đọc được trên phần mềm giám sát. Thực hiện theo dõi liên tục và điều chỉnh các thông số cần thiết để đảm bảo hệ thống vận hành ổn định với độ chính xác cao nhất.
4. Cách lập trình sản phẩm 6ES7231-4HA30-0XB0
Lập trình 6ES7231-4HA30-0XB0 với phần mềm TIA Portal mở ra khả năng tùy biến linh hoạt, đáp ứng mọi yêu cầu ứng dụng của các kỹ sư. Dưới đây là hướng dẫn chi tiết các bước lập trình cơ bản:
Bước 1: Khai báo biến
Quá trình lập trình bắt đầu bằng việc tạo các biến (Tags) trong TIA Portal để lưu trữ dữ liệu từ các kênh đầu vào. Người dùng nên đặt tên biến một cách rõ ràng và gợi nhớ như “Temperature_Sensor1” hay “Pressure_Value”, đồng thời chọn kiểu dữ liệu phù hợp (thường là “Real” hoặc “Int”) để đảm bảo tính chính xác khi xử lý.
Bước 2: Sử dụng khối hàm “NORM_X” và “SCALE_X”
Để chuyển đổi tín hiệu thô thành giá trị có ý nghĩa, sử dụng khối hàm “NORM_X” nhằm chuẩn hóa dữ liệu đầu vào về dải 0.0 – 1.0. Sau đó, kết hợp với khối “SCALE_X” để chuyển đổi giá trị đã chuẩn hóa sang dải đo thực tế tương ứng với đơn vị của cảm biến đang sử dụng.
Bước 3: Viết chương trình logic
Dựa trên dữ liệu đã xử lý, người dùng sử dụng các khối hàm logic, so sánh và toán học để xây dựng kịch bản điều khiển. Ví dụ, hệ thống có thể được lập trình để bật cảnh báo khi nhiệt độ vượt ngưỡng, tính toán giá trị trung bình từ nhiều nguồn hoặc điều khiển thiết bị đầu ra dựa trên thông số đo được.
Bước 4: Lập trình giao diện HMI (nếu có)
Nếu hệ thống có màn hình điều khiển, tiến hành thiết kế giao diện HMI để hiển thị trực quan các thông số đo lường. Tận dụng các đối tượng đồ họa như biểu đồ, đồng hồ hiển thị và đèn báo trạng thái để giúp người vận hành dễ dàng theo dõi dữ liệu.
Bước 5: Mô phỏng và kiểm tra
Trước khi triển khai thực tế, hãy sử dụng tính năng mô phỏng tích hợp trong TIA Portal để kiểm thử logic chương trình. Quá trình này giúp phát hiện sớm các sai sót, cho phép người dùng điều chỉnh và sửa lỗi kịp thời.
Bước 6: Tải chương trình xuống PLC và vận hành
Khi chương trình đã hoàn thiện và được kiểm tra kỹ lưỡng, tiến hành tải xuống PLC S7-1200. Sau đó, hệ thống được đưa vào vận hành chính thức, người dùng có thể theo dõi và giám sát hoạt động liên tục thông qua giao diện HMI hoặc phần mềm giám sát chuyên dụng.
5. Khắc phục một số lỗi thường gặp với 6ES7231-4HA30-0XB0
Trong quá trình sử dụng 6ES7231-4HA30-0XB0, người dùng có thể gặp phải một số vấn đề. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Lỗi |
Nguyên Nhân Có Thể |
Cách Khắc Phục |
| Đèn LED báo lỗi sáng |
Lỗi kết nối, lỗi cấu hình, lỗi phần cứng |
Kiểm tra lại kết nối giữa module và PLC, kiểm tra cấu hình trong TIA Portal, liên hệ thanhthienphu.vn nếu nghi ngờ lỗi phần cứng |
| Giá trị đọc được không chính xác |
Cảm biến bị lỗi, đấu nối sai, cấu hình sai dải điện áp |
Kiểm tra cảm biến, kiểm tra lại sơ đồ đấu nối, kiểm tra cấu hình dải điện áp trong TIA Portal |
| Không đọc được giá trị từ module |
Mất nguồn cấp cho module, lỗi giao tiếp, module bị hỏng |
Kiểm tra nguồn cấp, kiểm tra kết nối, thử thay thế bằng module khác, liên hệ thanhthienphu.vn để được hỗ trợ |
| Giá trị đọc được bị nhiễu |
Nhiễu điện từ, cảm biến đặt gần nguồn gây nhiễu |
Sử dụng cáp chống nhiễu, di chuyển cảm biến ra xa nguồn gây nhiễu, bổ sung bộ lọc tín hiệu |
| Module không hoạt động sau khi cập nhật firmware |
Firmware không tương thích, lỗi trong quá trình cập nhật |
Thử cập nhật lại firmware, sử dụng phiên bản firmware cũ hơn, liên hệ thanhthienphu.vn để được hỗ trợ |
| Không thể kết nối với TIA Portal |
Cáp kết nối bị lỗi, driver bị lỗi, xung đột phần mềm |
Kiểm tra cáp kết nối, cài đặt lại driver, đóng các phần mềm có thể gây xung đột |
| Giá trị đọc được bị trôi |
Nhiệt độ môi trường thay đổi, linh kiện bị lão hóa |
Hiệu chuẩn lại cảm biến, sử dụng module trong môi trường có nhiệt độ ổn định, thay thế module mới nếu cần thiết |
| Lỗi truyền thông |
Cài đặt thông số truyền thông không chính xác, nhiễu đường truyền |
Kiểm tra và điều chỉnh các thông số truyền thông, sử dụng cáp truyền thông chất lượng cao, giảm thiểu các nguồn gây nhiễu |
| Đèn LED nguồn không sáng |
Không có nguồn cấp, cầu chì bảo vệ bị đứt, module bị hỏng |
Kiểm tra nguồn cấp, kiểm tra cầu chì bảo vệ, thử thay thế bằng module khác, liên hệ với nhà cung cấp để được hỗ trợ bảo hành |
| Module nóng bất thường |
Quá tải, thông gió kém, lỗi phần cứng |
Kiểm tra dòng tiêu thụ của module, đảm bảo hệ thống thông gió tốt, kiểm tra các linh kiện bên trong module, liên hệ thanhthienphu.vn nếu cần thay thế |
| PLC báo lỗi liên quan đến module |
Lỗi cấu hình địa chỉ I/O, lỗi chương trình, lỗi phần cứng |
Kiểm tra cấu hình địa chỉ I/O trong TIA Portal, kiểm tra chương trình logic, kiểm tra phần cứng của module và PLC |
| Không thể đọc được giá trị từ một kênh cụ thể |
Kênh bị hỏng, cấu hình kênh không chính xác |
Thử kết nối cảm biến với kênh khác, kiểm tra cấu hình của kênh trong TIA Portal, liên hệ thanhthienphu.vn nếu nghi ngờ kênh bị hỏng |
| Module bị treo, không phản hồi |
Xung đột phần mềm, lỗi phần cứng |
Khởi động lại PLC và module, kiểm tra xem có phần mềm nào đang gây xung đột không, nếu tình trạng vẫn tiếp diễn, liên hệ thanhthienphu.vn để được hỗ trợ kỹ thuật |
| Giá trị đọc được không ổn định |
Nguồn cấp không ổn định, cảm biến bị lỏng, môi trường có nhiều rung động |
Ổn định nguồn cấp, kiểm tra kết nối của cảm biến, sử dụng các biện pháp chống rung cho cảm biến và module |
| Lỗi thời gian đáp ứng chậm |
Cấu hình thời gian lấy mẫu quá dài, chương trình xử lý quá phức tạp |
Giảm thời gian lấy mẫu trong cấu hình của module, tối ưu hóa chương trình xử lý tín hiệu |
| Lỗi hiển thị trên HMI |
Lỗi lập trình HMI, lỗi kết nối giữa HMI và PLC |
Kiểm tra chương trình HMI, kiểm tra kết nối giữa HMI và PLC |
| Không lưu được cấu hình |
Lỗi bộ nhớ, lỗi phần mềm |
Kiểm tra dung lượng bộ nhớ còn trống, thử khởi động lại module và PLC, cập nhật phần mềm TIA Portal lên phiên bản mới nhất |
| Module không tương thích với PLC |
Phiên bản firmware không tương thích, model PLC không hỗ trợ |
Kiểm tra danh sách các model PLC tương thích với module, cập nhật firmware cho PLC và module lên phiên bản mới nhất, liên hệ thanhthienphu.vn để được tư vấn lựa chọn module phù hợp |
| Giá trị đọc được bị sai lệch sau một thời gian sử dụng |
Linh kiện bị lão hóa, cần hiệu chuẩn lại |
Hiệu chuẩn lại cảm biến và module định kỳ, thay thế module mới nếu cần thiết |
| Module không nhận tín hiệu từ cảm biến |
Cảm biến bị hỏng, dây kết nối bị đứt, cấu hình đầu vào không chính xác |
Kiểm tra cảm biến bằng thiết bị đo chuyên dụng, kiểm tra dây kết nối, kiểm tra cấu hình đầu vào trong TIA Portal, đảm bảo chọn đúng loại tín hiệu và dải đo |
| Lỗi giao tiếp giữa module và các thiết bị khác |
Cài đặt giao thức truyền thông không chính xác, xung đột địa chỉ |
Kiểm tra và điều chỉnh các thông số giao thức truyền thông, đảm bảo không có xung đột địa chỉ giữa các thiết bị trong mạng |
| Module bị hỏng sau khi bị sét đánh |
Không có thiết bị chống sét, thiết bị chống sét không hoạt động hiệu quả |
Lắp đặt thiết bị chống sét lan truyền cho hệ thống, kiểm tra và thay thế thiết bị chống sét định kỳ, liên hệ thanhthienphu.vn để được tư vấn giải pháp chống sét toàn diện |
| Lỗi khi hoạt động ở nhiệt độ cao |
Vượt quá dải nhiệt độ hoạt động cho phép, thông gió không đủ |
Đảm bảo module hoạt động trong dải nhiệt độ cho phép, cải thiện hệ thống thông gió, sử dụng quạt tản nhiệt nếu cần thiết |
| Module phát ra tiếng ồn bất thường |
Lỗi quạt làm mát (nếu có), linh kiện bên trong bị lỏng |
Kiểm tra quạt làm mát, kiểm tra các linh kiện bên trong, liên hệ thanhthienphu.vn để được hỗ trợ bảo hành hoặc sửa chữa |
| Lỗi sau khi thay đổi cấu hình |
Cấu hình mới không chính xác, lỗi trong quá trình lưu cấu hình |
Kiểm tra lại cấu hình mới, thử khôi phục lại cấu hình cũ, nếu vẫn không được, liên hệ thanhthienphu.vn để được hỗ trợ |
| Module không phản hồi sau khi mất điện |
Lỗi nguồn cấp dự phòng, lỗi phần cứng |
Kiểm tra nguồn cấp dự phòng, thử khởi động lại module và PLC, nếu vẫn không được, liên hệ thanhthienphu.vn |
| Giá trị đọc được bị nhảy |
Nhiễu tín hiệu, kết nối lỏng, cảm biến bị rung |
Sử dụng cáp chống nhiễu, kiểm tra và siết chặt các kết nối, sử dụng các biện pháp chống rung cho cảm biến |
| Không thể truy cập vào module từ xa |
Cấu hình mạng không chính xác, lỗi tường lửa |
Kiểm tra cấu hình mạng, kiểm tra cài đặt tường lửa, đảm bảo cho phép truy cập từ xa vào module |
| Lỗi đồng bộ thời gian |
Cài đặt thời gian trên PLC không chính xác, lỗi giao thức đồng bộ thời gian |
Kiểm tra và đồng bộ thời gian trên PLC, kiểm tra cài đặt giao thức đồng bộ thời gian |
| Module bị hỏng sau khi nâng cấp PLC |
Không tương thích giữa phiên bản firmware của module và PLC |
Kiểm tra tính tương thích giữa module và PLC, cập nhật firmware cho module và PLC lên phiên bản mới nhất, liên hệ thanhthienphu.vn để được tư vấn giải pháp phù hợp |
| Lỗi khi kết nối với nhiều cảm biến cùng lúc |
Quá tải đầu vào, cấu hình không chính xác |
Kiểm tra tổng dòng tiêu thụ của các cảm biến, đảm bảo không vượt quá giới hạn cho phép của module, kiểm tra cấu hình của từng kênh đầu vào |
| Giá trị đo được không tuyến tính |
Cảm biến không tuyến tính, cần hiệu chỉnh |
Sử dụng các khối hàm hiệu chỉnh trong TIA Portal để tuyến tính hóa giá trị đo, hiệu chuẩn lại cảm biến |
| Module không hoạt động trong môi trường có độ ẩm cao |
Vượt quá giới hạn độ ẩm cho phép, hơi nước ngưng tụ bên trong module |
Đảm bảo module hoạt động trong dải độ ẩm cho phép, sử dụng các biện pháp chống ẩm cho module, liên hệ thanhthienphu.vn để được tư vấn giải pháp phù hợp cho môi trường có độ ẩm cao |
| Lỗi khi sử dụng cáp kết nối quá dài |
Suy hao tín hiệu, nhiễu điện từ |
Sử dụng cáp kết nối chất lượng cao, có chống nhiễu, giảm chiều dài cáp kết nối, sử dụng bộ khuếch đại tín hiệu nếu cần thiết |
| Module không nhận tín hiệu từ cảm biến 4-20mA |
Cấu hình đầu vào không chính xác, cảm biến bị hỏng, điện trở shunt không phù hợp |
Kiểm tra cấu hình đầu vào trong TIA Portal, đảm bảo chọn đúng loại tín hiệu 4-20mA, kiểm tra cảm biến bằng thiết bị đo chuyên dụng, sử dụng điện trở shunt phù hợp với dải đo của cảm biến |
| Lỗi khi kết nối với hệ thống SCADA |
Cài đặt giao thức truyền thông không chính xác, xung đột địa chỉ IP |
Kiểm tra và điều chỉnh các thông số giao thức truyền thông giữa PLC và hệ thống SCADA, đảm bảo không có xung đột địa chỉ IP |
