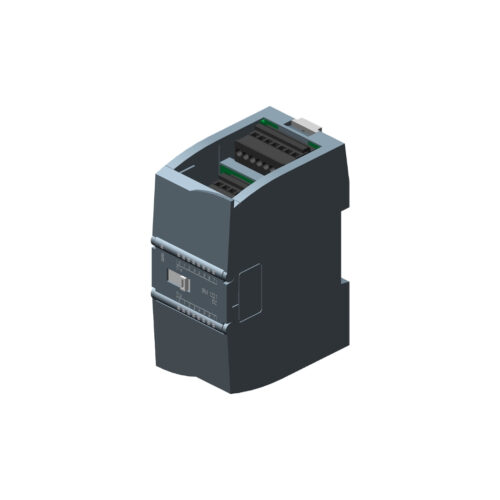

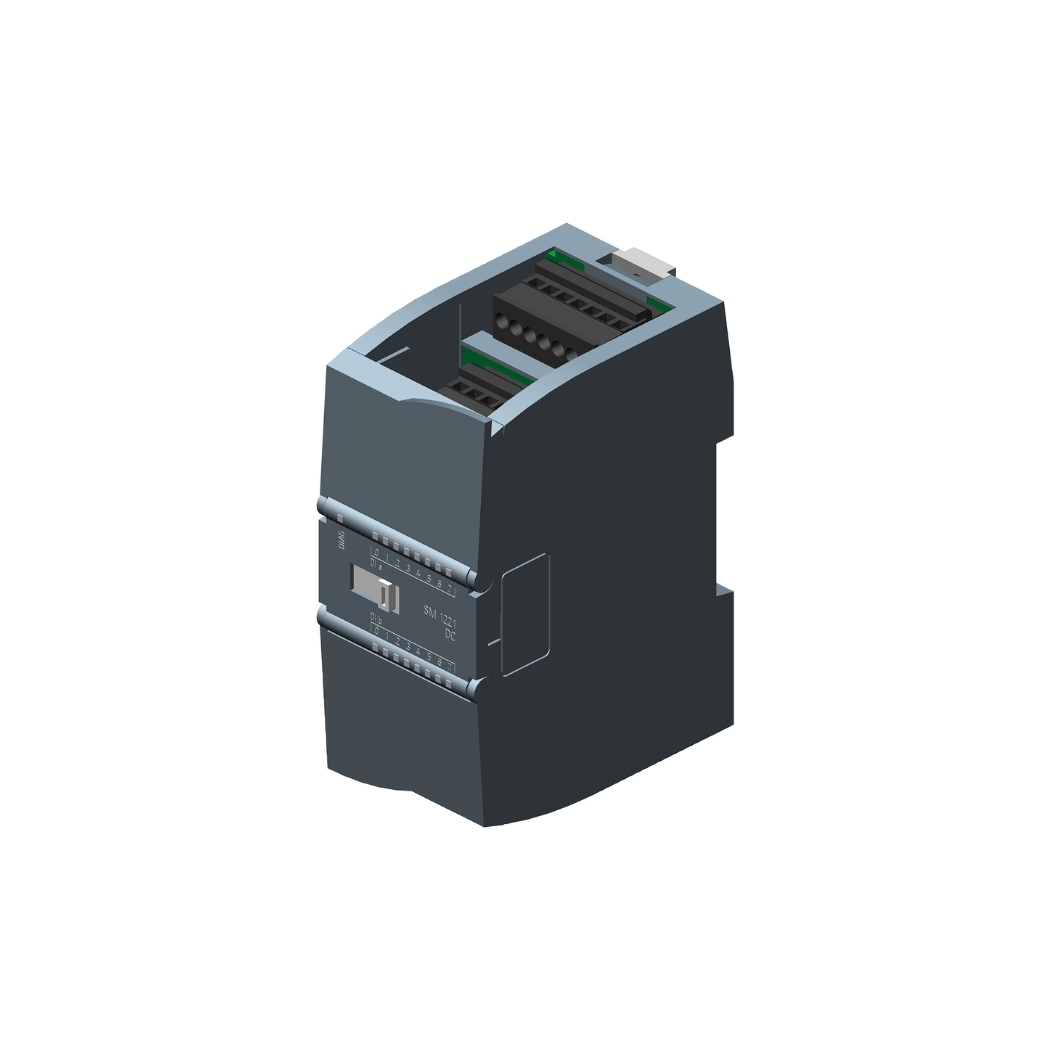

6AG1222-1BF32-2XB0 SIPLUS SM 1222 8DQ S7-1200

6AG1222-1BF32-2XB0 là mô đun đầu ra số chất lượng cao, một giải pháp hoàn hảo cho các ứng dụng điều khiển tự động hóa phức tạp, yêu cầu độ chính xác và tin cậy cao trong môi trường công nghiệp. Thiết bị này, hiện đang được cung cấp tại thanhthienphu.vn, sẽ giúp các kỹ sư, nhà quản lý kỹ thuật tối ưu hóa hệ thống, nâng cao năng suất và đảm bảo an toàn vận hành.

1. Thông tin chi tiết về sản phẩm 6AG1222-1BF32-2XB0

Bảng dưới đây sẽ cung cấp cho bạn cái nhìn toàn diện về các thông số kỹ thuật quan trọng, giúp bạn dễ dàng đánh giá và lựa chọn thiết bị phù hợp cho nhu cầu của mình. Chúng tôi tin rằng, với những thông tin chi tiết này, bạn sẽ có thể đưa ra quyết định sáng suốt và tối ưu hóa hiệu quả hoạt động của hệ thống. Việc hiểu rõ từng thông số kỹ thuật sẽ giúp bạn tận dụng tối đa khả năng của thiết bị, đồng thời đảm bảo sự tương thích và hiệu quả trong quá trình vận hành. Hãy cùng khám phá những thông số kỹ thuật ấn tượng của mô đun đầu ra số tiên tiến này, để thấy được tiềm năng ứng dụng rộng lớn và giá trị vượt trội mà nó mang lại cho các hệ thống tự động hóa hiện đại.

2. Cấu tạo sản phẩm 6AG1222-1BF32-2XB0

Module 6AG1222-1BF32-2XB0 là một kiệt tác kỹ thuật, được thiết kế tỉ mỉ với sự kết hợp hài hòa giữa các thành phần điện tử tiên tiến và vật liệu chất lượng cao. Mỗi chi tiết, từ vỏ ngoài chắc chắn đến các linh kiện bên trong, đều được lựa chọn và lắp ráp một cách cẩn thận, đảm bảo độ tin cậy và tuổi thọ vượt trội. Module này không chỉ là một thiết bị điện tử đơn thuần, mà còn là minh chứng cho sự sáng tạo và tinh thần đổi mới không ngừng trong lĩnh vực tự động hóa công nghiệp. Cấu tạo này không chỉ mang lại vẻ ngoài chuyên nghiệp, hiện đại mà còn tối ưu hóa hiệu suất hoạt động, giúp thiết bị vận hành ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt, đảm bảo an toàn cho người sử dụng.

Cấu tạo chi tiết của 6AG1222-1BF32-2XB0 bao gồm:

Vỏ bảo vệ: Được làm từ nhựa cao cấp, có khả năng chống va đập, chống cháy, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.

Khối đầu cuối:

• Thiết kế dạng khối, dễ dàng tháo lắp và đấu nối dây dẫn.
• Các đầu cuối được đánh số rõ ràng, giúp việc đấu nối trở nên chính xác và nhanh chóng.

Mạch điện tử:

• Bảng mạch in (PCB) chất lượng cao, được thiết kế tối ưu để giảm thiểu nhiễu điện từ.
• Các linh kiện điện tử (điện trở, tụ điện, IC,…) được lựa chọn kỹ lưỡng, đảm bảo độ chính xác và ổn định trong quá trình hoạt động.
• Sử dụng các rơ le chất lượng cao, có khả năng đóng cắt dòng điện lớn, đảm bảo độ bền và tuổi thọ lâu dài.

Hệ thống cách ly quang học:

• Sử dụng các bộ ghép quang (optocoupler) để cách ly tín hiệu giữa mạch điều khiển và mạch công suất.
• Tăng cường khả năng chống nhiễu, bảo vệ mạch điều khiển khỏi các xung điện áp cao.

Đèn LED báo trạng thái:

• Mỗi đầu ra đều có đèn LED riêng biệt, hiển thị trạng thái hoạt động (ON/OFF) của từng kênh.
• Giúp người dùng dễ dàng giám sát và chẩn đoán lỗi.

Giao diện kết nối:

• Kết nối với CPU của S7-1200 thông qua bus kết nối tích hợp sẵn.
• Truyền nhận dữ liệu nhanh chóng và tin cậy.

3. Các tính năng chính của sản phẩm 6AG1222-1BF32-2XB0

Module 6AG1222-1BF32-2XB0 mang đến một loạt các tính năng vượt trội, được thiết kế để đáp ứng những yêu cầu khắt khe nhất của các ứng dụng tự động hóa hiện đại. Từ khả năng điều khiển chính xác đến tính linh hoạt trong cấu hình, module này là một giải pháp toàn diện, giúp nâng cao hiệu quả và độ tin cậy của hệ thống. Mỗi tính năng đều được phát triển dựa trên những nghiên cứu và thử nghiệm kỹ lưỡng, đảm bảo mang lại giá trị tối ưu cho người sử dụng. Sự kết hợp hoàn hảo giữa các tính năng này tạo nên một sản phẩm ưu việt, sẵn sàng đáp ứng mọi thách thức trong môi trường công nghiệp. Thanhthienphu.vn tin rằng các kỹ sư sẽ vô cùng hài lòng khi sở hữu sản phẩm tiên tiến này.

8 đầu ra số độc lập: Cung cấp khả năng điều khiển đồng thời nhiều thiết bị ngoại vi như đèn báo, van điện từ, động cơ cỡ nhỏ,…

Loại đầu ra rơ le:

• Cho phép đóng cắt các tải có dòng điện lớn, lên đến 2A mỗi đầu ra.
• Thích hợp với nhiều loại tải khác nhau, bao gồm tải điện trở và tải cảm ứng.

Điện áp đầu ra linh hoạt:

• Hỗ trợ điện áp chuyển mạch lên đến 250V AC và 30V DC.
• Đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.

Tần số chuyển mạch cao:

• Cho phép đóng cắt nhanh chóng, lên đến 10 Hz với tải điện trở và 0.5 Hz với tải cảm ứng.
• Phù hợp với các ứng dụng yêu cầu tốc độ phản hồi nhanh.

Bảo vệ an toàn:

• Tích hợp các tính năng bảo vệ ngắn mạch và quá tải.
• Ngăn ngừa hư hỏng thiết bị và đảm bảo an toàn cho hệ thống.

Cách ly quang học:

• Tăng cường khả năng chống nhiễu, bảo vệ mạch điều khiển khỏi các xung điện áp cao.
• Nâng cao độ tin cậy và tuổi thọ của thiết bị.

Đèn LED báo trạng thái:

• Giúp người dùng dễ dàng theo dõi trạng thái hoạt động của từng đầu ra.
• Hỗ trợ việc chẩn đoán và khắc phục sự cố nhanh chóng.

Dễ dàng lắp đặt và cấu hình:

• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
• Dễ dàng tích hợp vào hệ thống điều khiển S7-1200 thông qua phần mềm TIA Portal.

Độ bền cao:

• Được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Tuổi thọ cao, giảm thiểu chi phí bảo trì và thay thế.

4. Hướng dẫn kết nối sản phẩm 6AG1222-1BF32-2XB0 với phần mềm

Thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể để kết nối mô đun 6AG1222-1BF32-2XB0 với phần mềm TIA Portal. Chỉ với vài thao tác đơn giản, bạn sẽ có thể dễ dàng tích hợp mô đun vào hệ thống tự động hóa của mình. Hãy cùng khám phá và tận hưởng sự tiện lợi trong quá trình thiết lập hệ thống điều khiển, giúp bạn tiết kiệm thời gian và công sức. Với sự hỗ trợ của thanhthienphu.vn, việc kết nối và cấu hình thiết bị sẽ trở nên dễ dàng hơn bao giờ hết, giúp bạn nhanh chóng đưa hệ thống vào vận hành một cách hiệu quả.

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp trên máy tính.
• Kết nối CPU của S7-1200 với máy tính thông qua cáp Ethernet.
• Cấp nguồn cho hệ thống S7-1200.

Bước 2: Lắp đặt mô đun 6AG1222-1BF32-2XB0

• Gắn mô đun 6AG1222-1BF32-2XB0 vào bên phải CPU hoặc mô đun tín hiệu khác trên thanh ray.
• Kết nối bus kết nối của mô đun với CPU hoặc mô đun liền kề.

Bước 3: Cấu hình phần cứng trong TIA Portal

1. Mở phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.
2. Trong cửa sổ “Project tree”, chọn “Devices & networks”.
3. Nhấp đúp vào thiết bị S7-1200 của bạn.
4. Trong cửa sổ “Device view”, chọn tab “Hardware catalog”.
5. Trong danh mục “Hardware catalog”, tìm đến thư mục “Digital output” -> “SM 1222” -> “6AG1222-1BF32-2XB0”.
6. Kéo và thả mô đun 6AG1222-1BF32-2XB0 vào vị trí tương ứng bên cạnh CPU trong “Device view”.

Bước 4: Cấu hình địa chỉ đầu ra

1. Trong cửa sổ “Device view”, nhấp đúp vào mô đun 6AG1222-1BF32-2XB0 để mở cửa sổ thuộc tính.
2. Chọn tab “I/O addresses”.
3. Tại đây, bạn có thể xem và thay đổi địa chỉ đầu ra của mô đun. Theo mặc định, các đầu ra sẽ được gán địa chỉ từ Q0.0 đến Q0.7.

Bước 5: Tải cấu hình xuống CPU

1. Nhấp chuột phải vào tên CPU trong “Project tree” và chọn “Download to device” -> “Hardware configuration”.
2. Trong cửa sổ “Download preview”, kiểm tra lại cấu hình và nhấp vào nút “Load”.
3. Chờ đợi quá trình tải xuống hoàn tất.

5. Cách lập trình sản phẩm 6AG1222-1BF32-2XB0

Với sự hỗ trợ của thanhthienphu.vn, việc lập trình mô đun 6AG1222-1BF32-2XB0 sẽ trở nên đơn giản và hiệu quả hơn bao giờ hết. Chúng tôi sẽ cung cấp cho bạn hướng dẫn chi tiết, dễ hiểu, giúp bạn nhanh chóng làm chủ các kỹ thuật lập trình cơ bản, từ đó tối ưu hóa hoạt động của hệ thống. Hãy cùng khám phá cách lập trình mô đun này để khai thác tối đa tiềm năng của nó, biến những ý tưởng tự động hóa của bạn thành hiện thực một cách dễ dàng. Bằng cách sử dụng các ví dụ minh họa cụ thể và ngôn ngữ lập trình LAD (Ladder Diagram), thanhthienphu.vn sẽ giúp bạn từng bước tạo ra các chương trình điều khiển chính xác và tin cậy.

Bước 1: Tạo khối hàm (Function Block) hoặc khối tổ chức (Organization Block)

1. Trong cửa sổ “Project tree”, mở thư mục “Program blocks”.
2. Nhấp chuột phải và chọn “Add new block”.
3. Chọn loại khối bạn muốn tạo (ví dụ: Function Block – FB hoặc Organization Block – OB).
4. Đặt tên cho khối và chọn ngôn ngữ lập trình LAD.

Bước 2: Viết chương trình điều khiển

1. Sử dụng các tiếp điểm thường mở (Normally Open Contact) hoặc thường đóng (Normally Closed Contact) để biểu diễn các điều kiện đầu vào.
2. Sử dụng các cuộn dây (Coil) để điều khiển các đầu ra của mô đun 6AG1222-1BF32-2XB0.
3. Kết nối các tiếp điểm và cuộn dây theo logic mong muốn.

Ví dụ: Điều khiển đầu ra Q0.0 bật khi đầu vào I0.0 được kích hoạt và tắt khi I0.0 không được kích hoạt.

|---[ I0.0 ]-----------------( Q0.0 )---|

Bước 3: Gán địa chỉ đầu ra

Trong cửa sổ thuộc tính của cuộn dây, gán địa chỉ đầu ra tương ứng của mô đun 6AG1222-1BF32-2XB0 (ví dụ: Q0.0, Q0.1,…).

Bước 4: Tải chương trình xuống CPU

1. Nhấp chuột phải vào tên CPU trong “Project tree” và chọn “Download to device” -> “Software (only changes)”.
2. Trong cửa sổ “Download preview”, kiểm tra lại chương trình và nhấp vào nút “Load”.
3. Chờ đợi quá trình tải xuống hoàn tất.

Bước 5: Kiểm tra chương trình

1. Chuyển CPU sang chế độ RUN.
2. Kích hoạt các đầu vào và quan sát trạng thái của các đầu ra trên mô đun 6AG1222-1BF32-2XB0 hoặc thông qua các đèn LED báo trạng thái.
3. Sử dụng chức năng “Online & diagnostics” trong TIA Portal để giám sát trạng thái của các biến và gỡ lỗi chương trình nếu cần.

6. Khắc phục một số lỗi thường gặp với 6AG1222-1BF32-2XB0

Thanhthienphu.vn không chỉ cung cấp sản phẩm chất lượng mà còn đồng hành cùng bạn trong suốt quá trình sử dụng. Chúng tôi hiểu rằng trong quá trình vận hành, đôi khi bạn có thể gặp phải một số vấn đề kỹ thuật. Đừng lo lắng, với kinh nghiệm và kiến thức chuyên môn sâu rộng, chúng tôi đã tổng hợp và đưa ra các giải pháp hiệu quả cho những lỗi thường gặp nhất. Bằng cách làm theo các hướng dẫn chi tiết dưới đây, bạn sẽ có thể nhanh chóng khắc phục sự cố, đảm bảo hệ thống hoạt động ổn định và hiệu quả.

Lỗi 1: Đèn LED nguồn không sáng

Nguyên nhân:

• Mất nguồn cấp cho mô đun.
• Cầu chì bảo vệ bị đứt.
• Mô đun bị hỏng.

Giải pháp:

• Kiểm tra lại nguồn cấp 24V DC cho mô đun, đảm bảo điện áp nằm trong phạm vi cho phép.
• Kiểm tra cầu chì bảo vệ trên mô đun và thay thế nếu cần.
• Nếu đã kiểm tra nguồn cấp và cầu chì mà đèn LED vẫn không sáng, có thể mô đun đã bị hỏng. Liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kỹ thuật.

Lỗi 2: Đầu ra không hoạt động

Nguyên nhân:

• Lỗi đấu nối dây dẫn.
• Lỗi lập trình.
• Đầu ra bị quá tải hoặc ngắn mạch.
• Mô đun bị hỏng.

Giải pháp:

• Kiểm tra lại sơ đồ đấu nối, đảm bảo dây dẫn được kết nối đúng theo hướng dẫn.
• Kiểm tra lại chương trình điều khiển, đảm bảo logic đúng và địa chỉ đầu ra được gán chính xác.
• Kiểm tra tải kết nối với đầu ra, đảm bảo không vượt quá dòng điện định mức 2A. Nếu phát hiện ngắn mạch, cần khắc phục sự cố trước khi cấp lại nguồn.
• Sử dụng đồng hồ vạn năng để kiểm tra điện áp đầu ra. Nếu không có điện áp đầu ra, có thể mô đun đã bị hỏng. Liên hệ với thanhthienphu.vn để được hỗ trợ.

Lỗi 3: Đèn LED báo lỗi sáng

Nguyên nhân:

• Mô đun bị quá nhiệt.
• Lỗi giao tiếp với CPU.
• Lỗi nội bộ mô đun.

Giải pháp:

• Kiểm tra nhiệt độ môi trường xung quanh, đảm bảo nằm trong phạm vi hoạt động cho phép (-20°C đến +60°C). Nếu nhiệt độ quá cao, cần cải thiện hệ thống thông gió.
• Kiểm tra kết nối bus giữa mô đun và CPU, đảm bảo kết nối chắc chắn.
• Thử khởi động lại hệ thống.
• Nếu đèn LED báo lỗi vẫn sáng, có thể mô đun đã bị hỏng. Liên hệ với thanhthienphu.vn để được hỗ trợ.

Lỗi 4: Không thể tải chương trình xuống CPU

Nguyên nhân:

• Lỗi kết nối giữa máy tính và CPU.
• Phiên bản phần mềm TIA Portal không tương thích.
• Lỗi cấu hình phần cứng.

Giải pháp:

• Kiểm tra cáp kết nối Ethernet giữa máy tính và CPU, đảm bảo kết nối ổn định. Thử sử dụng một cáp khác.
• Kiểm tra phiên bản phần mềm TIA Portal, đảm bảo tương thích với phiên bản firmware của CPU và mô đun. Cập nhật phần mềm nếu cần.
• Kiểm tra lại cấu hình phần cứng trong TIA Portal, đảm bảo mô đun 6AG1222-1BF32-2XB0 được cấu hình đúng vị trí và địa chỉ.
