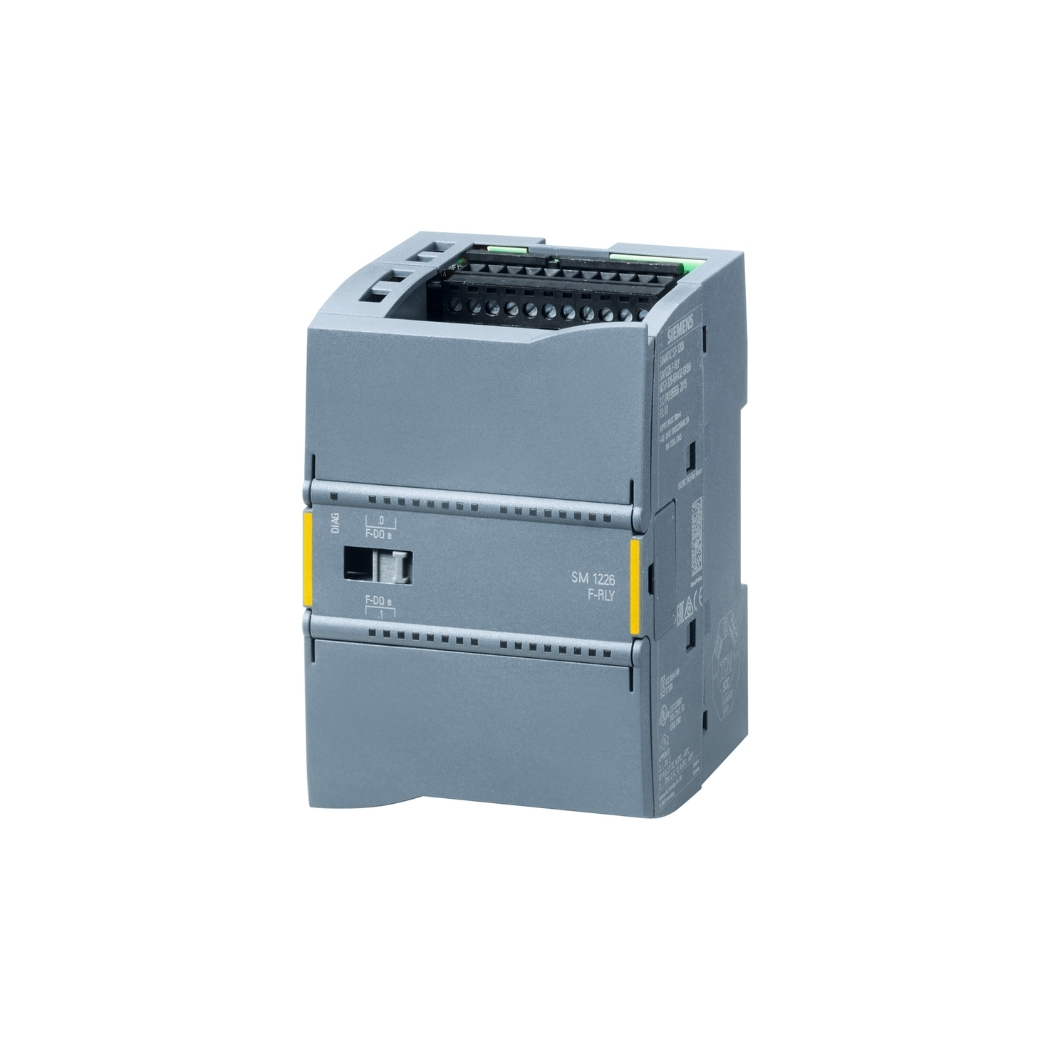

6ES7226-6RA32-0XB0 Relay output SM 1226 F-DQ 2 S7-1200, mô-đun mở rộng ngõ ra rơ-le an toàn, chính là giải pháp hoàn hảo để nâng cao hiệu suất và đảm bảo an toàn tối đa cho hệ thống điều khiển của bạn, đặc biệt trong các ứng dụng đòi hỏi tiêu chuẩn an toàn cao.
Thanhthienphu.vn tự hào mang đến cho bạn thiết bị chính hãng, chất lượng vượt trội cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa quy trình sản xuất và an tâm vận hành hệ thống.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7226-6RA32-0XB0
Mô-đun mở rộng ngõ ra rơ-le an toàn 6ES7226-6RA32-0XB0 là một phần không thể thiếu trong các hệ thống tự động hóa hiện đại, đặc biệt là những hệ thống yêu cầu mức độ an toàn cao như trong ngành công nghiệp ô tô, hóa chất, dầu khí, và thực phẩm. Sản phẩm này được thiết kế để hoạt động cùng với bộ điều khiển lập trình PLC S7-1200 của Siemens, mang lại giải pháp an toàn và tin cậy cho các ứng dụng điều khiển.
Với thiết kế nhỏ gọn, dễ dàng lắp đặt và cấu hình, 6ES7226-6RA32-0XB0 giúp các kỹ sư và nhà quản lý kỹ thuật tối ưu hóa quy trình sản xuất, giảm thiểu rủi ro và đảm bảo an toàn cho người lao động. Đây là một lựa chọn lý tưởng cho các doanh nghiệp muốn nâng cấp hệ thống điều khiển hiện có hoặc xây dựng hệ thống mới với tiêu chuẩn an toàn cao nhất.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7226-6RA32-0XB0 |
| Loại sản phẩm | Mô-đun mở rộng ngõ ra rơ-le an toàn (Fail-safe Digital Output) |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Số lượng ngõ ra | 2 (rơ-le) |
| Điện áp cung cấp | 24 V DC |
| Dòng điện ngõ ra | Tối đa 2 A mỗi kênh |
| Cấp an toàn | SIL 3 (Safety Integrity Level 3) theo tiêu chuẩn IEC 61508, PL e (Performance Level e) theo tiêu chuẩn ISO 13849-1 |
| Chức năng an toàn | Giám sát ngắn mạch, quá tải, mất điện áp, lỗi truyền thông |
| Chuẩn truyền thông | PROFINET (tùy chọn) |
| Nhiệt độ hoạt động | -20 °C đến +60 °C |
| Kích thước (W x H x D) | 45 x 100 x 75 mm |
| Trọng lượng | Khoảng 180 g |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, cULus, FM, EAC, RCM, KC |
| Phần mềm lập trình | TIA Portal (Totally Integrated Automation Portal) |
| Giá tham khảo | Liên hệ |
2. Cấu Tạo Sản Phẩm 6ES7226-6RA32-0XB0
Mô-đun mở rộng ngõ ra rơ-le an toàn 6ES7226-6RA32-0XB0 được thiết kế với cấu trúc chắc chắn và tinh vi, đảm bảo hoạt động ổn định và an toàn trong môi trường công nghiệp. Cấu tạo của sản phẩm bao gồm các thành phần chính sau: Vỏ bảo vệ, Khối đầu cuối kết nối,
Các rơ-le an toàn, Mạch điện tử điều khiển và giám sát, Đèn LED báo trạng thái, Giao diện kết nối với PLC. Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có khả năng chống va đập, chống cháy và bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.
Khối đầu cuối kết nối: Cho phép kết nối dây dẫn từ nguồn cấp, các thiết bị ngoại vi (như nút dừng khẩn cấp, cảm biến an toàn) và tải (như contactor, van điện từ) một cách dễ dàng và chắc chắn.
Vỏ bảo vệ: Làm bằng nhựa ABS chống cháy, đạt chuẩn UL94-V0, đảm bảo an toàn trong trường hợp có sự cố cháy nổ.
Khối đầu cuối kết nối:
- Loại bắt vít, đảm bảo kết nối chắc chắn, chống rung lắc.
- Có thể tháo rời, dễ dàng thay thế khi cần thiết.
- Đánh dấu rõ ràng, giúp việc đấu dây trở nên đơn giản và chính xác.
Rơ-le an toàn:
- Loại rơ-le cưỡng bức, đảm bảo tiếp điểm luôn ở trạng thái an toàn khi có sự cố.
- Tuổi thọ cao, lên đến hàng triệu lần đóng cắt.
- Đáp ứng các tiêu chuẩn an toàn quốc tế như IEC 61508, ISO 13849-1.
Mạch điện tử điều khiển và giám sát:
Sử dụng vi xử lý chuyên dụng, đảm bảo xử lý tín hiệu nhanh chóng và chính xác.
Tích hợp các chức năng giám sát an toàn như:
- Giám sát ngắn mạch.
- Giám sát quá tải.
- Giám sát mất điện áp.
- Giám sát lỗi truyền thông.
Tự động ngắt ngõ ra khi phát hiện sự cố, đảm bảo an toàn cho hệ thống.
Đèn LED báo trạng thái:
- Hiển thị trạng thái hoạt động của từng kênh ngõ ra.
- Báo hiệu các lỗi phát sinh (nếu có).
- Giúp người vận hành dễ dàng theo dõi và chẩn đoán tình trạng của module.
Giao diện kết nối với PLC:
- Sử dụng giao thức truyền thông PROFIsafe (tùy chọn), đảm bảo truyền dữ liệu an toàn và tin cậy.
- Dễ dàng tích hợp với các bộ điều khiển PLC S7-1200 của Siemens.
- Cho phép cấu hình và giám sát từ xa thông qua phần mềm TIA Portal.
3. Các Tính Năng Chính Của Sản Phẩm 6ES7226-6RA32-0XB0
Mô-đun mở rộng ngõ ra rơ-le an toàn 6ES7226-6RA32-0XB0 không chỉ đơn thuần là một thiết bị đóng cắt, mà còn là một “bộ não” thông minh, tích hợp nhiều tính năng ưu việt, mang lại sự an toàn, tin cậy và hiệu quả cho hệ thống điều khiển của bạn.
Các tính năng chính của sản phẩm bao gồm: Chức năng an toàn Fail-safe, Hai kênh ngõ ra rơ-le độc lập, Khả năng giám sát và chẩn đoán lỗi, Tích hợp dễ dàng với hệ thống S7-1200, Đáp ứng các tiêu chuẩn an toàn quốc tế.
Chức năng an toàn Fail-safe: Đây là tính năng quan trọng nhất của sản phẩm, đảm bảo hệ thống luôn ở trạng thái an toàn ngay cả khi có sự cố xảy ra. Khi phát hiện lỗi (như ngắn mạch, quá tải, mất điện áp, lỗi truyền thông), module sẽ tự động ngắt ngõ ra, đưa hệ thống về trạng thái an toàn, ngăn ngừa tai nạn và hư hỏng thiết bị.
Chức năng an toàn Fail-safe:
- Nguyên lý hoạt động: Khi phát hiện lỗi, module sẽ tự động ngắt nguồn cấp cho tải, đưa hệ thống về trạng thái an toàn.
- Ví dụ: Trong một hệ thống băng tải, nếu cảm biến an toàn phát hiện có người xâm nhập vào vùng nguy hiểm, module sẽ ngay lập tức ngắt nguồn cấp cho động cơ băng tải, dừng băng tải để đảm bảo an toàn cho người đó.
Hai kênh ngõ ra rơ-le độc lập:
- Ưu điểm: Tăng cường độ tin cậy và tính sẵn sàng của hệ thống. Nếu một kênh bị lỗi, kênh còn lại vẫn có thể hoạt động bình thường.
- Ứng dụng: Có thể sử dụng để điều khiển hai tải độc lập hoặc kết hợp để điều khiển một tải với độ an toàn cao hơn.
Khả năng giám sát và chẩn đoán lỗi:
- Giám sát liên tục: Module liên tục theo dõi trạng thái của các ngõ ra, nguồn cấp, và các kết nối.
- Chẩn đoán lỗi: Khi phát hiện lỗi, module sẽ cung cấp thông tin chi tiết về loại lỗi, vị trí lỗi, giúp người vận hành nhanh chóng xác định và khắc phục sự cố.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động và các lỗi phát sinh, giúp người vận hành dễ dàng theo dõi.
Tích hợp dễ dàng với hệ thống S7-1200:
- Kết nối đơn giản: Sử dụng khối đầu cuối kết nối có thể tháo rời, giúp việc đấu dây trở nên dễ dàng và nhanh chóng.
- Cấu hình dễ dàng: Sử dụng phần mềm TIA Portal để cấu hình các thông số của module, thiết lập các chức năng an toàn, và giám sát hoạt động của hệ thống.
- Truyền thông PROFIsafe (tùy chọn): Đảm bảo truyền dữ liệu an toàn và tin cậy giữa module và PLC.
Đáp ứng các tiêu chuẩn an toàn quốc tế:
- SIL 3 (Safety Integrity Level 3): Theo tiêu chuẩn IEC 61508, đảm bảo mức độ an toàn cao nhất cho các ứng dụng điều khiển.
- PL e (Performance Level e): Theo tiêu chuẩn ISO 13849-1, đảm bảo khả năng thực hiện chức năng an toàn của hệ thống.
- Các chứng chỉ khác: CE, UL, cULus, FM, EAC, RCM, KC, đảm bảo sản phẩm đáp ứng các yêu cầu về chất lượng và an toàn của các thị trường khác nhau.
4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7226-6RA32-0XB0 Với Phần Mềm
Để khai thác tối đa tiềm năng của 6ES7226-6RA32-0XB0, việc kết nối và cấu hình đúng cách với phần mềm TIA Portal là vô cùng quan trọng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước chi tiết, giúp bạn dễ dàng làm chủ thiết bị này.
Bước 1: Chuẩn bị
Phần cứng:
- Module 6ES7226-6RA32-0XB0.
- Bộ điều khiển PLC S7-1200 (ví dụ: CPU 1214C).
- Nguồn cấp 24V DC.
- Cáp kết nối (cáp mạng Ethernet, cáp PROFIBUS, tùy thuộc vào cấu hình hệ thống).
- Các thiết bị ngoại vi (nút dừng khẩn cấp, cảm biến an toàn, contactor, …).
Phần mềm:
- TIA Portal (phiên bản V13 trở lên).
- Gói hỗ trợ phần cứng (HSP) cho module 6ES7226-6RA32-0XB0 (có thể tải về từ trang web của Siemens).
Bước 2: Kết nối phần cứng
- Lắp đặt module: Gắn module 6ES7226-6RA32-0XB0 vào thanh ray DIN bên cạnh PLC S7-1200.
- Kết nối nguồn: Đấu dây nguồn 24V DC vào các chân cấp nguồn của module (thường được ký hiệu là L+ và M).
- Kết nối ngõ ra: Đấu dây từ các chân ngõ ra của module (thường được ký hiệu là Q0.0, Q0.1) đến các tải (contactor, van điện từ, …).
- Kết nối thiết bị ngoại vi: Đấu dây từ các thiết bị ngoại vi (nút dừng khẩn cấp, cảm biến an toàn, …) vào các chân đầu vào của PLC hoặc các module đầu vào an toàn khác.
- Kết nối mạng (nếu có): Kết nối cáp mạng Ethernet hoặc cáp PROFIBUS từ module đến PLC hoặc switch mạng.
Bước 3: Cấu hình phần cứng trong TIA Portal
Mở dự án TIA Portal: Tạo một dự án mới hoặc mở dự án hiện có.
Thêm PLC S7-1200: Thêm bộ điều khiển PLC S7-1200 vào dự án.
Thêm module 6ES7226-6RA32-0XB0:
- Trong cửa sổ “Devices & networks”, chọn “Hardware catalog”.
- Tìm kiếm module 6ES7226-6RA32-0XB0 trong danh mục.
- Kéo và thả module vào vị trí thích hợp trên thanh ray DIN.
Cấu hình địa chỉ:
- Chọn module trong cửa sổ “Devices & networks”.
- Trong cửa sổ “Properties”, chọn tab “General”.
- Thiết lập địa chỉ I/O cho module (ví dụ: Q0.0, Q0.1).
Cấu hình các thông số an toàn:
- Trong cửa sổ “Properties”, chọn tab “F-Parameters”.
- Thiết lập các thông số an toàn như thời gian giám sát, chế độ hoạt động, …
Bước 4: Lập trình
- Tạo khối chương trình: Tạo một khối chương trình mới (ví dụ: OB1, FB1, FC1).
- Viết chương trình điều khiển: Sử dụng các lệnh logic, các hàm an toàn (nếu có) để điều khiển các ngõ ra của module.
- Gán địa chỉ: Gán các địa chỉ I/O của module vào các biến trong chương trình.
Bước 5: Tải chương trình xuống PLC
- Kết nối với PLC: Kết nối máy tính với PLC thông qua cáp mạng Ethernet hoặc cáp USB.
- Tải chương trình: Chọn PLC trong cửa sổ “Project tree” và nhấn nút “Download to device”.
Bước 6: Kiểm tra và vận hành
- Kiểm tra kết nối: Sử dụng các công cụ chẩn đoán trong TIA Portal để kiểm tra kết nối giữa PLC và module.
- Kiểm tra hoạt động: Bật nguồn cho hệ thống và kiểm tra hoạt động của các ngõ ra.
- Vận hành thử: Chạy thử hệ thống trong điều kiện an toàn để đảm bảo mọi thứ hoạt động đúng như mong đợi.
5. Cách Lập Trình Sản Phẩm 6ES7226-6RA32-0XB0
Lập trình cho 6ES7226-6RA32-0XB0 không chỉ là viết mã lệnh, mà còn là việc thiết kế một hệ thống an toàn, tin cậy và hiệu quả. thanhthienphu.vn sẽ chia sẻ những bí quyết giúp bạn lập trình module này một cách chuyên nghiệp, tận dụng tối đa các tính năng an toàn của nó. Hướng dẫn từng bước lập trình cơ bản. Hướng dẫn từng bước lập trình nâng cao (sử dụng các hàm an toàn)
Lập trình cơ bản:
Bước 1: Tạo khối chương trình
- Trong TIA Portal, tạo một khối chương trình mới (ví dụ: OB1, FB1, FC1).
- Chọn ngôn ngữ lập trình phù hợp (ví dụ: LAD, FBD, SCL).
Bước 2: Khai báo biến
- Khai báo các biến đầu vào (ví dụ: nút nhấn, cảm biến) và các biến đầu ra (ví dụ: ngõ ra của module 6ES7226-6RA32-0XB0).
- Gán địa chỉ I/O cho các biến (ví dụ: I0.0 cho nút nhấn, Q0.0 cho ngõ ra của module).
Bước 3: Viết chương trình điều khiển
- Sử dụng các lệnh logic (AND, OR, NOT, …) để điều khiển các ngõ ra của module dựa trên trạng thái của các đầu vào.
- Ví dụ (LAD):
Network 1: Điều khiển ngõ ra Q0.0
----| I0.0 |--------------------------------( Q0.0 )----
// Nếu nút nhấn I0.0 được nhấn, ngõ ra Q0.0 sẽ được kích hoạt.
Bước 4: Tải chương trình xuống PLC
- Kết nối máy tính với PLC.
- Tải chương trình xuống PLC.
Bước 5: Kiểm tra và vận hành
Kiểm tra hoạt động của chương trình bằng cách thay đổi trạng thái của các đầu vào và quan sát trạng thái của các ngõ ra.
Lập trình nâng cao (sử dụng các hàm an toàn):
Bước 1: Thêm thư viện an toàn
Trong TIA Portal, thêm thư viện an toàn (Safety – Failsafe Blocks) vào dự án.
Bước 2: Sử dụng các hàm an toàn
- Sử dụng các hàm an toàn (ví dụ: SF_EStop, SF_SafetyDoor, …) để xây dựng các chức năng an toàn phức tạp hơn.
- Các hàm an toàn này đã được kiểm tra và chứng nhận, đảm bảo đáp ứng các tiêu chuẩn an toàn quốc tế.
- Ví dụ (LAD):
Network 1: Chức năng dừng khẩn cấp
----| SF_EStop |--------------------------------( Q0.0 )----
| Input: EStop_Button (I0.1)
| Output: Q0.0
| Ack_Input: Reset_Button (I0.2)
// Nếu nút dừng khẩn cấp I0.1 được nhấn, ngõ ra Q0.0 sẽ bị ngắt.
// Để kích hoạt lại ngõ ra Q0.0, cần phải nhấn nút reset I0.2.
Bước 3: Cấu hình các thông số an toàn
Cấu hình các thông số an toàn cho các hàm an toàn (ví dụ: thời gian phản hồi, chế độ hoạt động, …).
Bước 4: Tải chương trình xuống PLC
- Kết nối máy tính với PLC.
- Tải chương trình xuống PLC.
Bước 5: Kiểm tra và vận hành
- Kiểm tra hoạt động của chương trình bằng cách mô phỏng các tình huống lỗi và quan sát phản ứng của hệ thống.
- Đảm bảo rằng hệ thống đáp ứng các yêu cầu an toàn đã đặt ra.
Lưu ý quan trọng:
- Luôn tuân thủ các quy tắc an toàn khi làm việc với các thiết bị điện.
- Đọc kỹ tài liệu hướng dẫn của Siemens trước khi lập trình và vận hành module 6ES7226-6RA32-0XB0.
- Thường xuyên kiểm tra và bảo trì hệ thống để đảm bảo hoạt động an toàn và tin cậy.
6. Khắc Phục Một Số Lỗi Thường Gặp
Trong quá trình vận hành 6ES7226-6RA32-0XB0, bạn có thể gặp phải một số sự cố. Đừng lo lắng! thanhthienphu.vn sẽ giúp bạn nhanh chóng xác định nguyên nhân và khắc phục các lỗi thường gặp, đảm bảo hệ thống của bạn luôn hoạt động ổn định.
Bảng tổng hợp các lỗi thường gặp, nguyên nhân và cách khắc phục:
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Đèn LED SF (System Fault) sáng đỏ | Lỗi hệ thống, lỗi cấu hình, lỗi phần cứng | Kiểm tra cấu hình trong TIA Portal, kiểm tra kết nối phần cứng, kiểm tra nguồn cấp, thử thay thế module khác. Nếu vẫn không khắc phục được, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn. |
| Đèn LED DIAG sáng đỏ | Lỗi chẩn đoán, lỗi truyền thông, lỗi ngõ ra | Sử dụng TIA Portal để đọc thông tin chẩn đoán chi tiết, kiểm tra kết nối truyền thông, kiểm tra dây dẫn ngõ ra, kiểm tra tải. |
| Ngõ ra không hoạt động | Mất nguồn cấp, lỗi cấu hình, lỗi phần cứng, tải bị hỏng, dây dẫn bị đứt/lỏng | Kiểm tra nguồn cấp, kiểm tra cấu hình trong TIA Portal, kiểm tra đèn LED báo trạng thái, kiểm tra tải, kiểm tra dây dẫn. |
| Ngõ ra bị chập chờn | Tiếp xúc kém, dây dẫn bị lỏng, tải bị quá tải, nhiễu điện từ | Kiểm tra và siết chặt các đầu nối, kiểm tra dây dẫn, kiểm tra tải, sử dụng các biện pháp chống nhiễu (ví dụ: bộ lọc nhiễu, cáp chống nhiễu). |
| Không thể kết nối với module | Cáp kết nối bị hỏng, địa chỉ IP không đúng, cấu hình mạng không đúng, lỗi phần mềm TIA Portal | Kiểm tra cáp kết nối, kiểm tra địa chỉ IP, kiểm tra cấu hình mạng, thử khởi động lại TIA Portal, cài đặt lại phần mềm. |
| Lỗi truyền thông PROFIsafe (nếu có) | Cấu hình PROFIsafe không đúng, lỗi phần cứng, lỗi truyền thông | Kiểm tra cấu hình PROFIsafe trong TIA Portal, kiểm tra kết nối mạng, kiểm tra các thiết bị mạng (switch, router), kiểm tra cáp mạng. |
| Lỗi thời gian giám sát | Thời gian giám sát được cấu hình quá ngắn | Tăng thời gian giám sát trong TIA Portal. |
