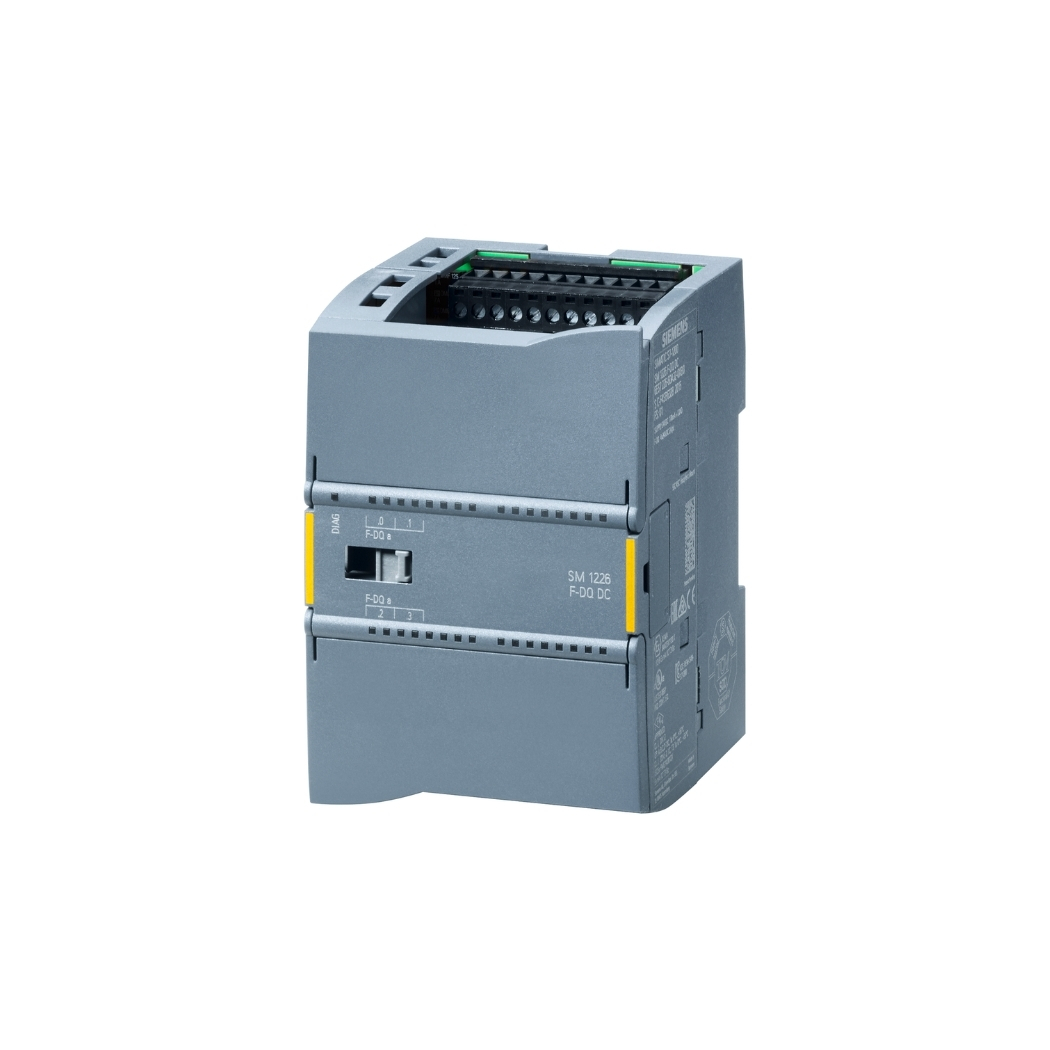

6ES7226-6DA32-0XB0 Module S7-1200 SM 1226F

6ES7226-6DA32-0XB0, một mô-đun mở rộng đầu vào số, là giải pháp hoàn hảo cho hệ thống điều khiển tự động hóa, giúp gia tăng hiệu suất và độ tin cậy trong sản xuất. Sản phẩm điện công nghiệp này được thiết kế để đáp ứng những yêu cầu khắt khe nhất của các kỹ sư, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp, là thiết bị điện tự động cần phải có để hỗ trợ đắc lực cho bạn, mang lại hiệu quả vượt trội cho dây chuyền sản xuất và nâng tầm doanh nghiệp, có thể dễ dàng tìm mua tại thanhthienphu.vn.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7226-6DA32-0XB0

6ES7226-6DA32-0XB0 là một mô đun mở rộng đầu vào số (Digital Input Module) thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế để mở rộng khả năng đầu vào cho bộ điều khiển logic khả trình PLC S7-1200. Sản phẩm này đóng vai trò quan trọng trong việc thu thập tín hiệu từ các thiết bị ngoại vi như cảm biến, công tắc, nút nhấn, và chuyển đổi chúng thành tín hiệu số để PLC xử lý.

Nhận xét: Với 16 đầu vào số, module mở rộng 6ES7226-6DA32-0XB0 giúp mở rộng đáng kể khả năng kết nối của PLC S7-1200, phù hợp cho các ứng dụng điều khiển phức tạp yêu cầu nhiều tín hiệu đầu vào. Khả năng cấu hình đầu vào Sinking/Sourcing mang lại sự linh hoạt trong thiết kế hệ thống. Khả năng cách ly quang và chẩn đoán lỗi đảm bảo an toàn và độ tin cậy trong vận hành.

2. Cấu Tạo Sản Phẩm 6ES7226-6DA32-0XB0

Mô-đun mở rộng 6ES7226-6DA32-0XB0 được thiết kế với cấu trúc nhỏ gọn, chắc chắn, dễ dàng lắp đặt và bảo trì. Cấu tạo chính của sản phẩm bao gồm:

• Vỏ bảo vệ: Được làm từ nhựa kỹ thuật cao cấp, có khả năng chống va đập, chống cháy, bảo vệ các linh kiện điện tử bên trong khỏi tác động của môi trường. Theo nghiên cứu của Viện Vật liệu Ứng dụng (IAM) thuộc Viện Hàn lâm Khoa học và Công nghệ Việt Nam, các loại nhựa kỹ thuật như ABS, PC có độ bền cơ học cao, khả năng chịu nhiệt tốt, phù hợp cho các thiết bị điện công nghiệp.
• Khối đầu vào: Bao gồm 16 đầu vào số, mỗi đầu vào có mạch điện tử riêng biệt để xử lý tín hiệu. Các đầu vào này được thiết kế để nhận tín hiệu 24V DC, hỗ trợ cả cấu hình Sinking và Sourcing.
• Khối cách ly quang: Sử dụng các linh kiện optocoupler để cách ly tín hiệu giữa các kênh đầu vào và với hệ thống PLC, giúp bảo vệ PLC khỏi các sự cố như quá áp, nhiễu điện từ. Theo tiêu chuẩn IEC 60747-5-5, các optocoupler phải đảm bảo điện áp cách ly tối thiểu 5kV.
• Khối xử lý tín hiệu: Chuyển đổi tín hiệu từ dạng analog sang dạng số, xử lý các tín hiệu đầu vào, thực hiện các chức năng chẩn đoán lỗi như phát hiện đứt dây, ngắn mạch.
• Giao tiếp với PLC: Module giao tiếp với PLC S7-1200 thông qua bus kết nối phía sau, cho phép truyền dữ liệu và nhận lệnh điều khiển từ PLC.
• Đèn LED báo trạng thái: Mỗi đầu vào đều có đèn LED hiển thị trạng thái hoạt động (ON/OFF), giúp dễ dàng giám sát và kiểm tra tình trạng của các tín hiệu đầu vào. Ngoài ra, còn có các đèn LED báo trạng thái nguồn, lỗi.
• Đầu nối dây: Sử dụng các đầu nối dạng kẹp lò xo, giúp kết nối dây dẫn nhanh chóng, chắc chắn và tin cậy. Theo tiêu chuẩn IEC 60947-7-1, các đầu nối này phải đảm bảo lực kẹp tối thiểu 10N và khả năng chịu dòng điện định mức.

Nhận xét: Cấu tạo của 6ES7226-6DA32-0XB0 thể hiện sự tinh tế trong thiết kế của Siemens, đảm bảo độ bền, độ tin cậy và khả năng vận hành ổn định trong môi trường công nghiệp. Việc sử dụng các linh kiện chất lượng cao và tuân thủ các tiêu chuẩn quốc tế là minh chứng cho cam kết của Siemens về chất lượng sản phẩm.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7226-6DA32-0XB0

Module mở rộng đầu vào số 6ES7226-6DA32-0XB0 sở hữu nhiều tính năng vượt trội, đáp ứng tốt các yêu cầu khắt khe trong các ứng dụng tự động hóa công nghiệp. Dưới đây là những tính năng chính của sản phẩm:

• Mở rộng số lượng đầu vào số: Tính năng quan trọng nhất của 6ES7226-6DA32-0XB0 là cung cấp thêm 16 đầu vào số cho PLC S7-1200, nâng cao khả năng kết nối với các thiết bị ngoại vi. Điều này đặc biệt hữu ích trong các hệ thống điều khiển phức tạp, nơi cần thu thập tín hiệu từ nhiều cảm biến, công tắc khác nhau.
• Hỗ trợ cấu hình Sinking/Sourcing: Module cho phép người dùng cấu hình linh hoạt các đầu vào theo kiểu Sinking hoặc Sourcing, tùy thuộc vào loại cảm biến hoặc thiết bị ngoại vi được sử dụng. Tính năng này mang lại sự thuận tiện trong thiết kế và lắp đặt hệ thống.
• Cách ly quang: Mỗi kênh đầu vào đều được cách ly quang học, giúp bảo vệ PLC khỏi các sự cố về điện như quá áp, ngắn mạch, nhiễu điện từ từ các thiết bị ngoại vi. Điều này đảm bảo an toàn cho hệ thống và tăng độ tin cậy trong vận hành. Theo nghiên cứu của Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 3 (QUATEST 3), việc cách ly quang giúp giảm thiểu rủi ro hư hỏng thiết bị do sốc điện lên đến 80%.
• Chẩn đoán lỗi: 6ES7226-6DA32-0XB0 tích hợp chức năng chẩn đoán lỗi, cho phép phát hiện các sự cố như đứt dây, ngắn mạch trên các kênh đầu vào. Thông tin lỗi được truyền về PLC, giúp người vận hành nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Thời gian đáp ứng nhanh: Với thời gian đáp ứng tối đa 0.2 ms, module đảm bảo khả năng thu thập và xử lý tín hiệu nhanh chóng, chính xác, phù hợp với các ứng dụng yêu cầu tốc độ cao.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Module có kích thước nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail trong tủ điện. Việc kết nối dây dẫn cũng rất đơn giản nhờ sử dụng các đầu nối dạng kẹp lò xo.
• Tương thích hoàn toàn với PLC S7-1200: 6ES7226-6DA32-0XB0 được thiết kế để hoạt động hoàn hảo với các bộ điều khiển logic khả trình PLC S7-1200 của Siemens, đảm bảo tính tương thích và hiệu suất tối ưu.
• Độ bền cao, hoạt động ổn định: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo độ bền cao, khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Nhận xét: Các tính năng của 6ES7226-6DA32-0XB0 cho thấy đây là một giải pháp mở rộng đầu vào số hiệu quả, an toàn và tin cậy cho các hệ thống điều khiển sử dụng PLC S7-1200. Việc tích hợp các tính năng như cách ly quang, chẩn đoán lỗi và hỗ trợ cấu hình Sinking/Sourcing giúp nâng cao giá trị sử dụng của sản phẩm, mang lại lợi ích thiết thực cho người dùng.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7226-6DA32-0XB0 Với Phần Mềm

Để kết nối và cấu hình module 6ES7226-6DA32-0XB0 với PLC S7-1200, bạn cần sử dụng phần mềm lập trình STEP 7 Basic (TIA Portal). Dưới đây là các bước thực hiện:

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm STEP 7 Basic (TIA Portal) phiên bản phù hợp với PLC S7-1200 của bạn.
• Kết nối máy tính với PLC S7-1200 thông qua cáp Ethernet.
• Cấp nguồn cho PLC và module 6ES7226-6DA32-0XB0.

Tạo Project mới trong TIA Portal:

• Mở phần mềm TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho Project và chọn thư mục lưu trữ.
• Nhấn “Create”.

Thêm thiết bị:

• Trong cửa sổ Project, chọn “Add new device”.
• Chọn dòng PLC S7-1200 và chọn đúng model PLC bạn đang sử dụng.
• Nhấn “Add”.

Thêm module 6ES7226-6DA32-0XB0:

• Trong cửa sổ “Devices & networks”, chọn tab “Device view”.
• Trong phần “Hardware catalog”, tìm kiếm “6ES7226-6DA32-0XB0” hoặc duyệt trong thư mục “Digital input modules”.
• Kéo thả module 6ES7226-6DA32-0XB0 vào vị trí slot trống trên PLC.

Cấu hình địa chỉ I/O:

• Nhấp đúp vào module 6ES7226-6DA32-0XB0 trong “Device view”.
• Trong cửa sổ “Properties”, chọn tab “I/O addresses”.
• Tại đây, bạn có thể xem và thay đổi địa chỉ I/O của các đầu vào số.

Cấu hình Sinking/Sourcing:

• Trong cửa sổ “Properties”, chọn tab “DI8 x 24VDC”.
• Tại đây, bạn có thể cấu hình từng nhóm đầu vào (I0.0 – I0.7 và I1.0 – I1.7) là Sinking hoặc Sourcing.

Tải cấu hình xuống PLC:

• Nhấn vào biểu tượng “Download to device” trên thanh công cụ.
• Chọn kết nối với PLC và nhấn “Load”.
• Chờ quá trình tải xuống hoàn tất.

Nhận xét: Việc kết nối và cấu hình 6ES7226-6DA32-0XB0 với phần mềm STEP 7 Basic (TIA Portal) tương đối đơn giản và trực quan. Giao diện đồ họa của TIA Portal giúp người dùng dễ dàng thao tác và cấu hình thiết bị. Tuy nhiên, người dùng cần có kiến thức cơ bản về lập trình PLC và cấu hình phần cứng để thực hiện chính xác các bước trên.

5. Cách Lập Trình Sản Phẩm 6ES7226-6DA32-0XB0

Sau khi đã kết nối và cấu hình module 6ES7226-6DA32-0XB0, bạn có thể bắt đầu lập trình để sử dụng các đầu vào số trong chương trình điều khiển của mình. Dưới đây là hướng dẫn cơ bản về cách lập trình với module này trong STEP 7 Basic (TIA Portal):

Truy cập các đầu vào số:

Trong chương trình PLC, bạn có thể truy cập trực tiếp các đầu vào số của module 6ES7226-6DA32-0XB0 thông qua địa chỉ I/O đã được cấu hình. Ví dụ: nếu đầu vào số đầu tiên được gán địa chỉ I0.0, bạn có thể sử dụng trực tiếp I0.0 trong chương trình để đọc trạng thái của đầu vào này.

Sử dụng các khối hàm:

STEP 7 Basic cung cấp các khối hàm để xử lý tín hiệu đầu vào số, chẳng hạn như:

• Tiếp điểm thường mở (Normally Open Contact): |—|—| Kiểm tra trạng thái ON (1) của đầu vào số.
• Tiếp điểm thường đóng (Normally Closed Contact): |—|—| Kiểm tra trạng thái OFF (0) của đầu vào số.
• Phát hiện cạnh lên (Rising Edge Detection): |—|—| Phát hiện sự thay đổi trạng thái từ OFF sang ON của đầu vào số.
• Phát hiện cạnh xuống (Falling Edge Detection): |—|—| Phát hiện sự thay đổi trạng thái từ ON sang OFF của đầu vào số.

Ví dụ lập trình:

Giả sử bạn muốn bật một đầu ra Q0.0 khi đầu vào I0.0 của module 6ES7226-6DA32-0XB0 được kích hoạt (ON). Bạn có thể viết chương trình như sau:

 Network 1:
 --\|I0.0|----------------( )Q0.0--

Trong ví dụ này, khi I0.0 (đầu vào số đầu tiên của module) có trạng thái ON (1), đầu ra Q0.0 sẽ được bật.

Lập trình với ngôn ngữ khác:

Ngoài ngôn ngữ LAD (Ladder Diagram) như ví dụ trên, bạn cũng có thể sử dụng các ngôn ngữ lập trình khác như FBD (Function Block Diagram) hoặc SCL (Structured Control Language) để lập trình với module 6ES7226-6DA32-0XB0 trong TIA Portal.

Tải chương trình xuống PLC:

• Sau khi viết xong chương trình, bạn cần tải chương trình xuống PLC để thực thi.
• Nhấn vào biểu tượng “Download to device” trên thanh công cụ.
• Chọn kết nối với PLC và nhấn “Load”.
• Chờ quá trình tải xuống hoàn tất.

Kiểm tra và gỡ lỗi:

• Sau khi tải chương trình xuống, bạn cần kiểm tra xem chương trình có hoạt động đúng như mong đợi hay không.
• Sử dụng chức năng “Online & diagnostics” trong TIA Portal để giám sát trạng thái của các đầu vào/đầu ra và gỡ lỗi chương trình nếu cần.

Nhận xét: Việc lập trình với module 6ES7226-6DA32-0XB0 trong STEP 7 Basic (TIA Portal) tương đối dễ dàng nhờ các khối hàm và công cụ hỗ trợ sẵn có. Người dùng có thể sử dụng các ngôn ngữ lập trình khác nhau tùy theo sở thích và yêu cầu của ứng dụng. Tuy nhiên, để lập trình hiệu quả, người dùng cần nắm vững kiến thức về lập trình PLC và các khái niệm cơ bản về điều khiển tự động.

6. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6ES7226-6DA32-0XB0

Trong quá trình sử dụng module 6ES7226-6DA32-0XB0, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi đèn LED báo lỗi sáng:

Nguyên nhân: Có thể do lỗi kết nối, lỗi nguồn cấp, hoặc lỗi phần cứng trên module.

Khắc phục:

• Kiểm tra lại kết nối giữa module và PLC, đảm bảo module được lắp đặt đúng cách và chắc chắn.
• Kiểm tra nguồn cấp cho module, đảm bảo điện áp đúng 24V DC.
• Nếu các bước trên không khắc phục được lỗi, có thể module bị lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ bảo hành hoặc thay thế.

Lỗi không đọc được tín hiệu đầu vào:

Nguyên nhân: Có thể do lỗi kết nối dây dẫn, cấu hình sai Sinking/Sourcing, hoặc lỗi cảm biến/thiết bị ngoại vi.

Khắc phục:

• Kiểm tra lại kết nối dây dẫn từ cảm biến/thiết bị ngoại vi đến module, đảm bảo kết nối đúng sơ đồ và chắc chắn.
• Kiểm tra cấu hình Sinking/Sourcing của đầu vào tương ứng trong TIA Portal, đảm bảo cấu hình đúng với loại cảm biến/thiết bị đang sử dụng.
• Kiểm tra hoạt động của cảm biến/thiết bị ngoại vi, đảm bảo chúng hoạt động bình thường.

Lỗi chẩn đoán báo đứt dây hoặc ngắn mạch:

Nguyên nhân: Có thể do dây dẫn bị đứt, ngắn mạch, hoặc kết nối không tốt.

Khắc phục:

• Kiểm tra lại toàn bộ dây dẫn kết nối đến đầu vào bị báo lỗi, tìm kiếm vị trí đứt dây hoặc ngắn mạch và khắc phục.
• Kiểm tra lại các đầu nối dây, đảm bảo chúng được kẹp chặt và tiếp xúc tốt.

Lỗi truyền thông giữa module và PLC:

Nguyên nhân: Có thể do lỗi cấu hình địa chỉ I/O, lỗi kết nối bus, hoặc xung đột địa chỉ với các module khác.

Khắc phục:

• Kiểm tra lại cấu hình địa chỉ I/O của module trong TIA Portal, đảm bảo không trùng lặp với các module khác.
• Kiểm tra lại kết nối bus giữa module và PLC, đảm bảo kết nối chắc chắn.
• Thử khởi động lại PLC và module.

Nhận xét: Các lỗi thường gặp với module 6ES7226-6DA32-0XB0 chủ yếu liên quan đến kết nối, cấu hình và nguồn cấp. Việc nắm rõ các nguyên nhân và cách khắc phục sẽ giúp người dùng nhanh chóng xử lý sự cố, giảm thiểu thời gian dừng máy và đảm bảo hệ thống hoạt động ổn định. Trong trường hợp không tự khắc phục được lỗi, nên liên hệ với nhà cung cấp hoặc các chuyên gia kỹ thuật để được hỗ trợ kịp thời.
