| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 6ES7226-6BA32-0XB0 |

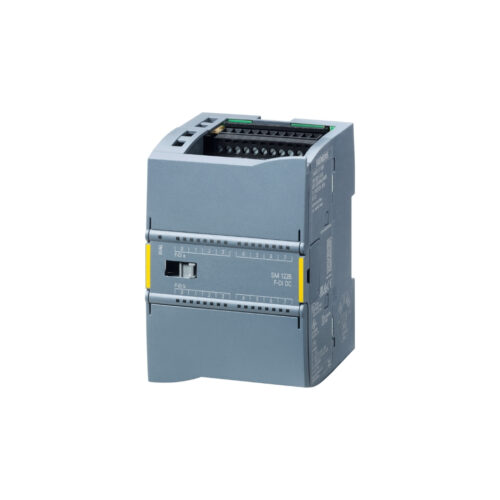

| Mô tả sản phẩm | SIMATIC S7-1200, Module đầu vào số SM 1226, F-DI 16x 24 V DC, PROFIsafe, chiều rộng 70 mm, đạt tới PL e (ISO 13849-1)/ SIL 3 (IEC 61508) |
| Loại điện áp cung cấp | DC |
| Điện áp cung cấp tải L+ định mức | 24 V |
| Số lượng đầu vào số | 16 |
| Loại đầu vào số | PNP/NPN (Có thể cấu hình theo nhóm 8 kênh) |
| Điện áp đầu vào định mức (DC) | 24 V |
| Điện áp đầu vào cho tín hiệu “1” | DC 11 V đến 30 V |
| Điện áp đầu vào cho tín hiệu “0” | DC -30 V đến +5 V |
| Dòng điện đầu vào cho tín hiệu “1”, điển hình | 4 mA |
| Độ trễ đầu vào (từ 0 đến 1) | Có thể cấu hình (ví dụ: 0.1 ms, 0.5 ms, 1 ms, 2 ms, 4 ms, 8 ms, 10 ms, 16 ms, 20 ms) |
| Chiều dài cáp tối đa, có vỏ bọc | 500 m |
| Chiều dài cáp tối đa, không có vỏ bọc | Không khuyến nghị cho ứng dụng an toàn |
| Cách ly giữa kênh và bus backplane | 707 V DC (Thử nghiệm điển hình) |
| Mức độ toàn vẹn an toàn (SIL) theo IEC 61508 | SIL 3 |
| Mức hiệu suất (PL) theo ISO 13849-1 | PL e |
| Chức năng chẩn đoán | Có (ví dụ: đứt dây, ngắn mạch) |
| Tổn thất công suất, điển hình | 4.5 W |
| Chiều rộng | 70 mm |
| Chiều cao | 100 mm |
| Chiều sâu | 75 mm |
| Trọng lượng, xấp xỉ | 280 g |
Download tài liệu PLC S7-1200
➢ PLC S7-1200 Catalogue
➢ Datasheet 6ES7226-6BA32-0XB0

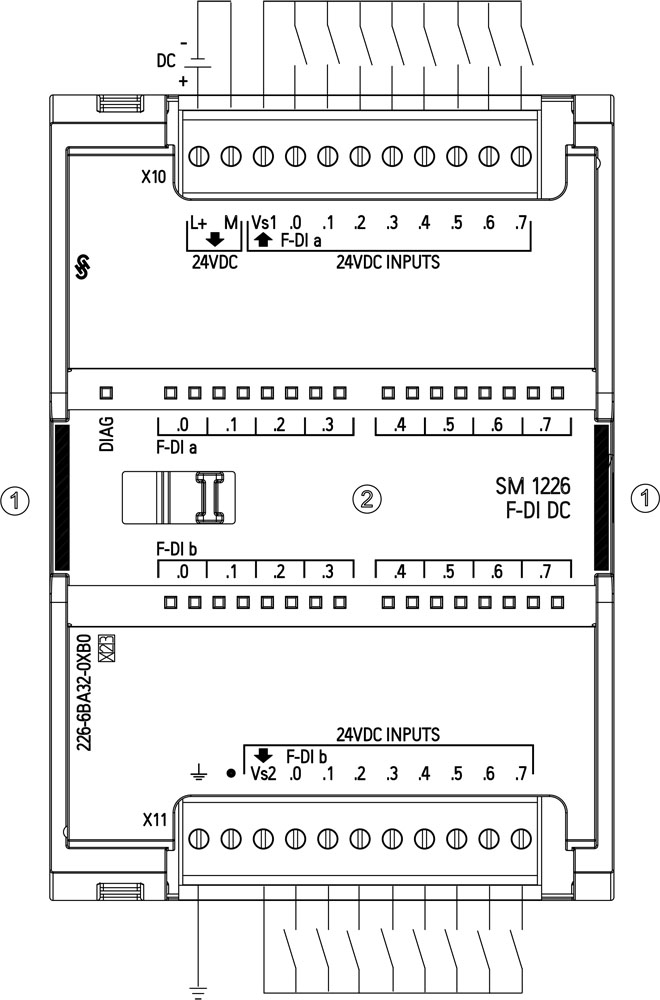

Sơ đồ đấu dây 6ES7226-6BA32-0XB0
