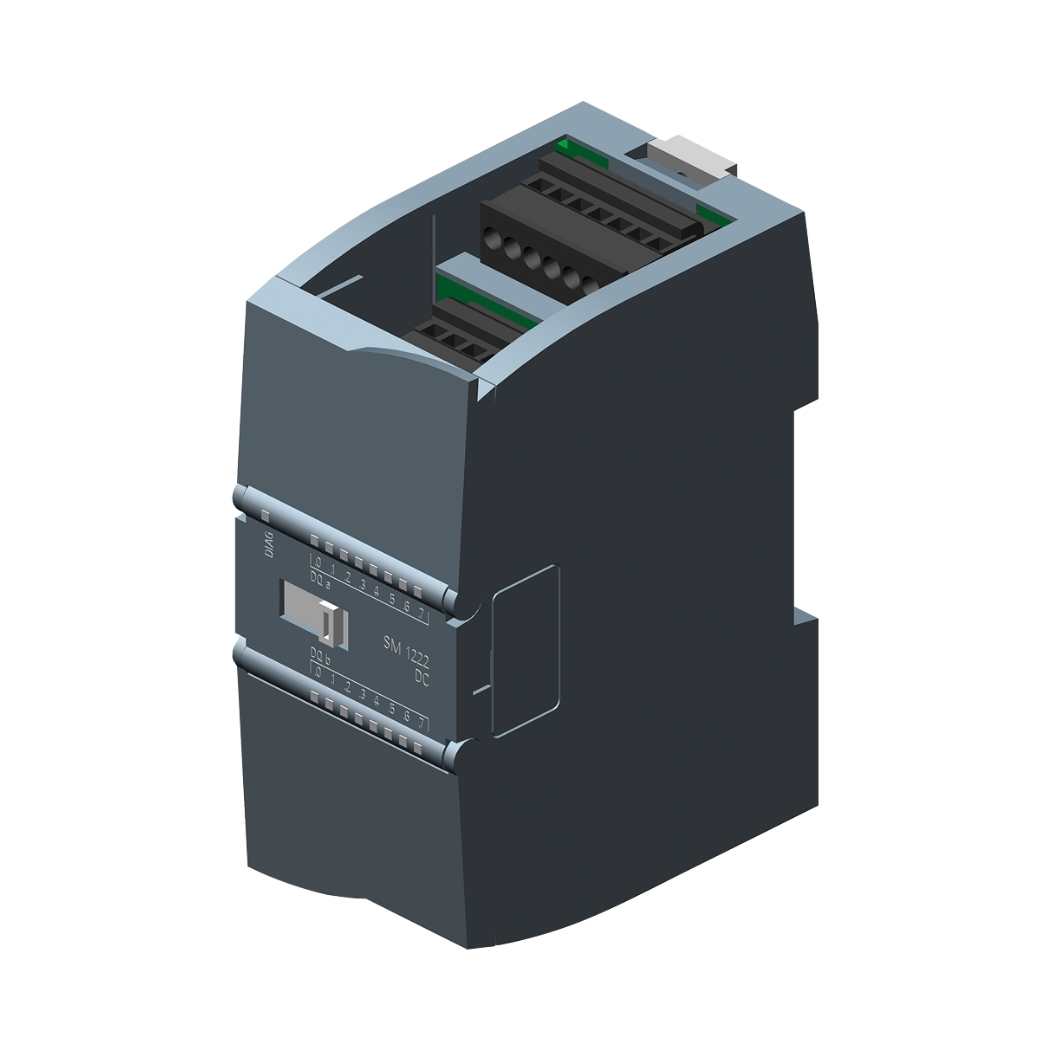

6ES7222-1BH32-0XB0 Module SM 1222 16 DO S7-1200

6ES7222-1BH32-0XB0, một mô-đun đầu ra số (Digital Output Module) tiên tiến, là giải pháp hoàn hảo cho các hệ thống tự động hóa, nâng cao năng suất vận hành trong công nghiệp. Sản phẩm hiện đã có mặt tại thanhthienphu.vn, đơn vị chuyên cung cấp các thiết bị điện công nghiệp chất lượng cao, với dịch vụ chăm sóc khách hàng tận tâm. Hãy cùng khám phá ngay thông tin sản phẩm để giúp nhà máy của bạn vươn tầm cao mới.

1. Thông Tin Chi Tiết Về Sản Phẩm

Mô-đun đầu ra số 6ES7222-1BH32-0XB0 là một thành phần quan trọng trong hệ thống điều khiển tự động hóa, được thiết kế để đáp ứng nhu cầu điều khiển các thiết bị ngoại vi một cách chính xác và đáng tin cậy. Sản phẩm này sở hữu những ưu điểm nổi bật về tính năng và hiệu suất, mang lại giải pháp tối ưu cho các kỹ sư điện, kỹ thuật viên điện, và quản lý kỹ thuật trong các ngành sản xuất công nghiệp, xây dựng, năng lượng và tự động hóa. Với thiết kế nhỏ gọn, độ bền cao và khả năng tương thích rộng, 6ES7222-1BH32-0XB0 là sự đầu tư hợp lý cho các doanh nghiệp mong muốn nâng cao hiệu quả sản xuất và tiết kiệm chi phí vận hành. thanhthienphu.vn tự hào mang đến sản phẩm chất lượng, giá cả cạnh tranh và dịch vụ chuyên nghiệp đến quý khách hàng, đặc biệt là các chủ doanh nghiệp nhỏ và vừa đang tìm kiếm giải pháp tự động hóa hiệu quả cho hệ thống của mình. Chúng tôi mong muốn đồng hành cùng quý vị trong hành trình chuyển đổi số, tối ưu hóa quy trình, hướng tới tương lai thịnh vượng và bền vững.

2. Cấu Tạo Sản Phẩm

Cấu trúc của mô-đun đầu ra số 6ES7222-1BH32-0XB0 được thiết kế một cách tỉ mỉ và khoa học, đảm bảo hiệu suất hoạt động tối ưu và độ bền vượt trội. Sản phẩm bao gồm các thành phần chính được chế tạo từ vật liệu cao cấp, mang lại sự ổn định và an toàn trong suốt quá trình vận hành. Mỗi bộ phận đều đóng vai trò quan trọng, tạo nên một tổng thể hoàn chỉnh, đáp ứng nhu cầu khắt khe của các hệ thống tự động hóa hiện đại. Bố trí thông minh của các linh kiện bên trong không chỉ tối ưu hóa không gian mà còn góp phần nâng cao hiệu quả tản nhiệt, giúp sản phẩm vận hành êm ái và bền bỉ hơn, ngay cả trong những điều kiện môi trường khắc nghiệt. Cấu tạo tinh vi này là minh chứng cho sự chuyên nghiệp và kinh nghiệm dày dặn của nhà sản xuất trong lĩnh vực tự động hóa công nghiệp.

• Vỏ bảo vệ: Được làm từ nhựa ABS cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Vỏ có màu đen nhám, tăng tính thẩm mỹ và chuyên nghiệp.
• Khối đầu nối: Bao gồm các terminal kết nối dây dẫn, được thiết kế dạng vít kẹp, chắc chắn và dễ dàng thao tác. Các đầu nối được đánh số rõ ràng, giúp việc đấu nối trở nên nhanh chóng và chính xác.
• Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao, được bố trí khoa học trên bo mạch in. Mạch điện tử thực hiện chức năng chuyển đổi tín hiệu từ CPU sang tín hiệu điều khiển đầu ra.
• Relay đầu ra: Sử dụng relay cơ điện chất lượng cao, có tuổi thọ đóng cắt lên đến hàng triệu lần. Mỗi relay có khả năng chịu dòng điện tối đa 2A, phù hợp với nhiều loại tải khác nhau.

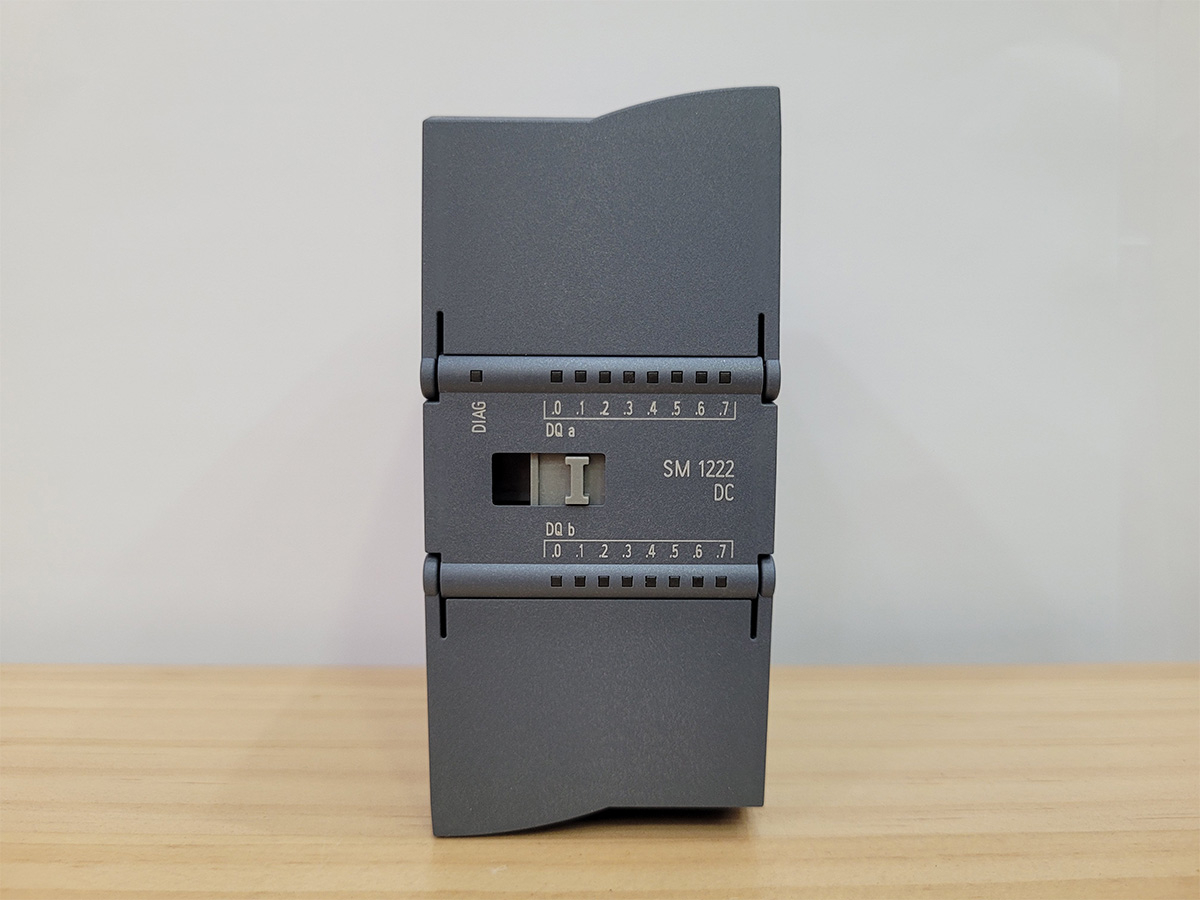

• Đèn LED chỉ thị: Mỗi kênh đầu ra đều có đèn LED hiển thị trạng thái hoạt động, giúp dễ dàng quan sát và kiểm tra. Đèn LED màu xanh lá cây báo hiệu đầu ra đang hoạt động, màu đỏ báo lỗi.
• Khối cách ly quang: Đảm bảo cách ly tín hiệu giữa mạch điều khiển và mạch công suất, tăng cường độ an toàn và chống nhiễu.
• Khe cắm mở rộng: Cho phép kết nối với các mô-đun mở rộng khác trong hệ thống S7-1200.

3. Các Tính Năng Chính Của Sản Phẩm

Module đầu ra số 6ES7222-1BH32-0XB0 tích hợp hàng loạt tính năng tiên tiến, mang đến sự linh hoạt, tin cậy và hiệu quả cho các ứng dụng tự động hóa. Sản phẩm này không chỉ đơn thuần là một thiết bị điều khiển, mà còn là một giải pháp toàn diện, giúp tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh của doanh nghiệp. Với khả năng đáp ứng nhanh, độ chính xác cao, khả năng chống nhiễu tốt và dễ dàng tích hợp, thiết bị này là sự lựa chọn lý tưởng cho các hệ thống điều khiển phức tạp trong nhiều lĩnh vực công nghiệp khác nhau. Khả năng bảo vệ toàn diện cùng với thiết kế thân thiện với người dùng là những điểm cộng đáng kể, giúp người vận hành an tâm sử dụng và dễ dàng bảo trì, bảo dưỡng. Những tính năng vượt trội này khẳng định vị thế của sản phẩm như một công cụ đắc lực cho các kỹ sư và nhà quản lý, giúp họ đạt được mục tiêu tự động hóa một cách hiệu quả nhất.

• 16 đầu ra số, relay: Cung cấp khả năng điều khiển đồng thời nhiều thiết bị ngoại vi, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau, từ đơn giản đến phức tạp.
• Dòng điện đầu ra 2A mỗi kênh: Cho phép điều khiển trực tiếp các thiết bị có công suất vừa phải mà không cần sử dụng thêm các bộ khuếch đại trung gian, giúp tiết kiệm chi phí và không gian lắp đặt.
• Cách ly quang học: Tăng cường độ an toàn cho hệ thống, ngăn ngừa các sự cố do chập cháy, ngắn mạch, bảo vệ con người và thiết bị. Đồng thời, cách ly quang học giúp giảm thiểu nhiễu điện từ, đảm bảo tín hiệu truyền đi chính xác và ổn định.
• Bảo vệ ngắn mạch, quá tải: Tự động ngắt nguồn khi phát hiện sự cố, bảo vệ thiết bị và hệ thống khỏi hư hỏng, kéo dài tuổi thọ sản phẩm và giảm thiểu chi phí sửa chữa, thay thế.
• Thời gian đáp ứng nhanh: Với thời gian đáp ứng tối đa chỉ 10ms, 6ES7222-1BH32-0XB0 đảm bảo hệ thống hoạt động chính xác, nhanh nhạy, nâng cao hiệu suất sản xuất và giảm thiểu thời gian chết.
• Tương thích với dòng PLC SIMATIC S7-1200: Dễ dàng tích hợp vào các hệ thống điều khiển sử dụng PLC S7-1200, tạo nên một giải pháp tự động hóa đồng bộ, hiệu quả và tiết kiệm chi phí.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Tiết kiệm không gian trong tủ điện, dễ dàng lắp đặt trên thanh DIN rail, thuận tiện cho việc bảo trì, bảo dưỡng và thay thế.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Để tích hợp mô-đun đầu ra số 6ES7222-1BH32-0XB0 vào hệ thống điều khiển sử dụng phần mềm TIA Portal một cách thuận lợi và hiệu quả, người dùng cần tuân thủ một quy trình kết nối chuẩn xác. Quy trình này bao gồm các bước cơ bản từ chuẩn bị phần cứng, cài đặt phần mềm, cấu hình phần cứng trong phần mềm, cho đến kiểm tra kết nối và vận hành thử nghiệm. Việc nắm vững các bước này không chỉ giúp đảm bảo hệ thống hoạt động ổn định, chính xác mà còn giúp người dùng tiết kiệm thời gian và công sức trong quá trình triển khai. Hướng dẫn chi tiết dưới đây sẽ cung cấp cho các kỹ sư điện, kỹ thuật viên và nhà quản lý kỹ thuật những kiến thức cần thiết để tự tin kết nối và vận hành thiết bị, khai thác tối đa tiềm năng của sản phẩm trong các ứng dụng tự động hóa.

Bước 1: Chuẩn bị

• Đảm bảo bạn có phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp với hệ thống S7-1200.
• Kiểm tra cáp kết nối, nguồn cấp 24V DC và các thiết bị cần thiết khác.
• Đọc kỹ tài liệu hướng dẫn sử dụng của 6ES7222-1BH32-0XB0 và PLC S7-1200.

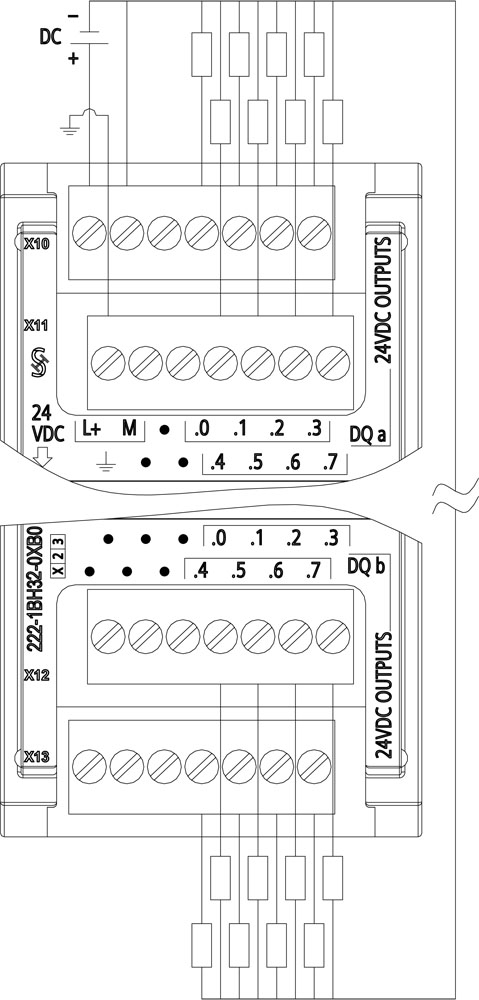

Bước 2: Kết nối phần cứng

• Lắp đặt 6ES7222-1BH32-0XB0 lên thanh DIN rail trong tủ điện.
• Kết nối nguồn cấp 24V DC cho mô-đun.
• Kết nối các đầu ra số của mô-đun với các thiết bị ngoại vi cần điều khiển (ví dụ: đèn báo, van điện từ, động cơ).
• Kết nối mô-đun với CPU của PLC S7-1200 thông qua bus hệ thống.

Bước 3: Cấu hình phần cứng trong TIA Portal

• Mở phần mềm TIA Portal và tạo một project mới.
• Thêm CPU S7-1200 tương ứng vào project.
• Trong phần “Device Configuration” của CPU, thêm mô-đun 6ES7222-1BH32-0XB0 vào vị trí tương ứng trong rack.
• Cấu hình địa chỉ đầu ra cho mô-đun (ví dụ: Q0.0 – Q1.7).
• Lưu cấu hình phần cứng.

Bước 4: Kiểm tra kết nối

• Download cấu hình phần cứng xuống PLC.
• Sử dụng chức năng “Online & Diagnostics” trong TIA Portal để kiểm tra trạng thái kết nối của mô-đun.
• Kích hoạt thử các đầu ra số và kiểm tra hoạt động của các thiết bị ngoại vi.

5. Cách Lập Trình Sản Phẩm

Để khai thác tối đa tiềm năng của mô-đun đầu ra số 6ES7222-1BH32-0XB0, việc lập trình chính xác và hiệu quả là vô cùng quan trọng. Phần mềm TIA Portal cung cấp một môi trường lập trình trực quan và mạnh mẽ, cho phép người dùng dễ dàng tạo ra các chương trình điều khiển phức tạp. Hướng dẫn dưới đây sẽ từng bước chỉ dẫn cách lập trình cơ bản cho 6ES7222-1BH32-0XB0 trong TIA Portal, bao gồm việc tạo các khối hàm (Function Block), lập trình điều khiển đầu ra, và kiểm tra chương trình. Nắm vững các bước này sẽ giúp các kỹ sư tự động hóa, kỹ thuật viên và nhà quản lý vận hành hệ thống một cách trơn tru, đạt được hiệu suất mong muốn và dễ dàng tùy chỉnh theo nhu cầu cụ thể của từng ứng dụng.

Bước 1: Tạo chương trình điều khiển

• Trong project TIA Portal, tạo một Function Block (FB) mới để viết chương trình điều khiển cho 6ES7222-1BH32-0XB0.
• Trong FB, khai báo các biến đầu vào (Input) và đầu ra (Output) tương ứng với các tín hiệu điều khiển và trạng thái của các thiết bị ngoại vi.

Bước 2: Lập trình điều khiển đầu ra

• Sử dụng các lệnh logic (AND, OR, XOR,…) và các hàm chức năng (Timer, Counter,…) để lập trình điều khiển các đầu ra số của mô-đun.
• Ví dụ, để bật đầu ra Q0.0 khi đầu vào I0.0 được kích hoạt, sử dụng lệnh:

LD I0.0
= Q0.0

• Để tạo xung nháy cho đầu ra Q0.1 với chu kỳ 1 giây, sử dụng Timer:

TON_1s(IN:=TRUE, PT:=T#1s);
LD TON_1s.Q
= Q0.1

Bước 3: Gọi chương trình điều khiển trong OB1

• Trong khối tổ chức chính (OB1), gọi FB đã tạo ở trên.
• Kết nối các biến toàn cục (Global Variable) với các đầu vào/đầu ra của FB.

Bước 4: Download và kiểm tra chương trình

• Download chương trình xuống PLC.
• Chuyển PLC sang chế độ RUN.
• Kích hoạt các đầu vào và quan sát trạng thái của các đầu ra số trên mô-đun và các thiết bị ngoại vi.
• Sử dụng chức năng “Monitoring” trong TIA Portal để theo dõi giá trị của các biến và trạng thái của chương trình.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình vận hành mô-đun đầu ra số 6ES7222-1BH32-0XB0, người dùng có thể gặp phải một số vấn đề phát sinh. Việc nhanh chóng xác định nguyên nhân và áp dụng biện pháp khắc phục kịp thời là rất quan trọng để đảm bảo hệ thống hoạt động ổn định, tránh gián đoạn sản xuất. Dưới đây là một số lỗi thường gặp và hướng dẫn chi tiết cách khắc phục, giúp các kỹ sư, kỹ thuật viên và nhà quản lý tiết kiệm thời gian và công sức trong việc bảo trì, sửa chữa. Những hướng dẫn này không chỉ giúp giải quyết vấn đề một cách hiệu quả mà còn nâng cao kiến thức và kỹ năng vận hành cho người dùng, giúp họ tự tin hơn trong việc quản lý và tối ưu hóa hệ thống tự động hóa của mình.

Lỗi 1: Đèn LED trên mô-đun không sáng

Nguyên nhân: Mất nguồn cấp 24V DC, mô-đun bị lỗi.

Khắc phục:

• Kiểm tra nguồn cấp 24V DC bằng đồng hồ vạn năng.
• Kiểm tra cầu chì bảo vệ nguồn cấp.
• Thử thay thế mô-đun bằng một mô-đun khác.

Lỗi 2: Đầu ra số không hoạt động

Nguyên nhân: Lỗi kết nối dây dẫn, cấu hình sai địa chỉ đầu ra, lỗi chương trình điều khiển, relay bị hỏng.

Khắc phục:

• Kiểm tra kết nối dây dẫn từ mô-đun đến thiết bị ngoại vi.
• Kiểm tra cấu hình địa chỉ đầu ra trong TIA Portal.
• Kiểm tra chương trình điều khiển, đảm bảo các lệnh điều khiển đầu ra được thực thi chính xác.
• Sử dụng đồng hồ vạn năng để kiểm tra điện áp đầu ra của mô-đun.
• Nếu relay bị hỏng, cần thay thế mô-đun mới.

Lỗi 3: Đèn LED báo lỗi màu đỏ

Nguyên nhân: Ngắn mạch đầu ra, quá tải đầu ra.

Khắc phục:

• Kiểm tra các thiết bị ngoại vi kết nối với đầu ra, loại bỏ các nguyên nhân gây ngắn mạch.
• Kiểm tra dòng điện đầu ra, đảm bảo không vượt quá 2A mỗi kênh.
• Sau khi khắc phục sự cố, tắt nguồn và bật lại để reset mô-đun.

7. Liên Hệ Thanhthienphu Để Được Tư Vấn

Quý khách hàng đang tìm kiếm giải pháp tự động hóa tin cậy và hiệu quả cho doanh nghiệp? Mô-đun đầu ra số 6ES7222-1BH32-0XB0 chính là sự lựa chọn hoàn hảo để nâng tầm hệ thống điều khiển của bạn. Và thanhthienphu.vn, với kinh nghiệm dày dặn trong lĩnh vực cung cấp thiết bị điện công nghiệp, tự hào là đối tác đáng tin cậy, sẵn sàng đồng hành cùng quý vị trên con đường chinh phục thành công. Chúng tôi không chỉ cung cấp sản phẩm chính hãng với mức giá tốt nhất thị trường mà còn mang đến dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp quý khách hàng lựa chọn được giải pháp phù hợp nhất với nhu cầu của mình. Đội ngũ kỹ thuật viên lành nghề của chúng tôi luôn sẵn lòng hỗ trợ quý vị trong suốt quá trình lắp đặt, vận hành và bảo trì sản phẩm. Hãy liên hệ ngay với thanhthienphu.vn qua số điện thoại 08.12.77.88.99 để được tư vấn tận tình, chu đáo và nhận báo giá ưu đãi. Chúng tôi cam kết mang đến sự hài lòng tuyệt đối cho quý khách hàng, cùng quý vị kiến tạo nên những giá trị bền vững cho tương lai.

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn
• Hotline: 08.12.77.88.99

Chúng tôi luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của quý khách hàng, hãy kết nối với chúng tôi ngay hôm nay để trải nghiệm dịch vụ chuyên nghiệp và sở hữu những sản phẩm chất lượng nhất.
