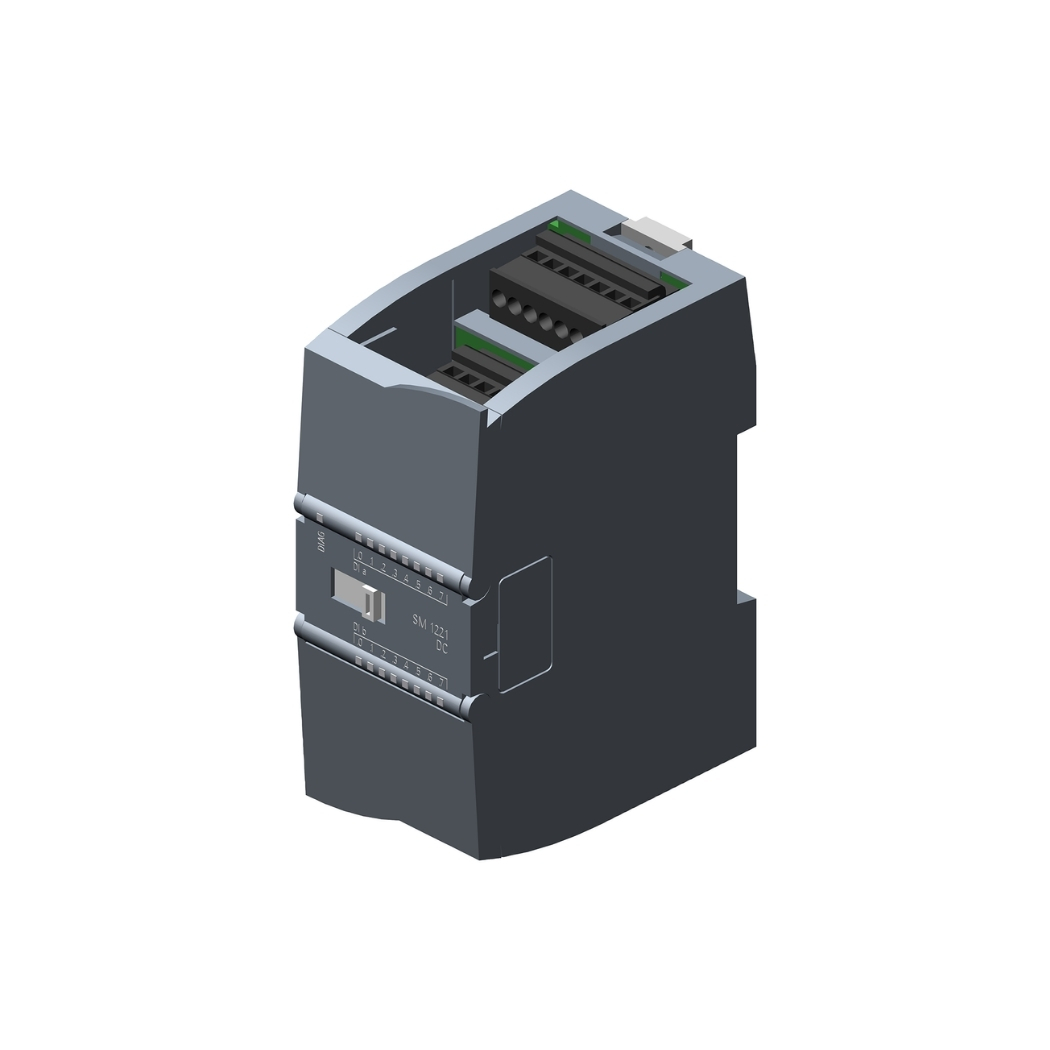

6ES7221-1BH32-0XB0 – Module S7-1200 Digital Input SM 1221 16DI Siemens thuộc dòng SIMATIC S7-1200, mã SM 1221, cung cấp khả năng mở rộng với 16 ngõ vào số (Digital Input) điện áp 24V DC, hỗ trợ linh hoạt cả hai kiểu đấu nối Sink và Source cho hệ thống điều khiển.
1. Cấu tạo của 6ES7221-1BH32-0XB0 – Module S7-1200 Digital Input SM 1221 16DI Siemens
Sản phẩm 6ES7221-1BH32-0XB0 được thiết kế với cấu trúc tinh gọn, chắc chắn, đảm bảo độ bền và hiệu suất hoạt động lâu dài trong môi trường công nghiệp. Vỏ ngoài của thiết bị được làm từ nhựa cao cấp chống cháy, có khả năng chịu nhiệt độ cao và chống va đập tốt.
Bên trong, các linh kiện điện tử được bố trí khoa học, tối ưu hóa không gian và đảm bảo khả năng tản nhiệt hiệu quả, giúp thiết bị hoạt động ổn định trong thời gian dài. Thiết bị có kích thước nhỏ gọn chỉ 45 x 100 x 75 mm, trọng lượng nhẹ chỉ 180g, dễ dàng lắp đặt trên thanh ray DIN trong tủ điện.
Khối đầu vào bao gồm 16 cổng đầu vào số, mỗi cổng được thiết kế để nhận tín hiệu 24 VDC. Các cổng đầu vào được cách ly quang học, bảo vệ thiết bị khỏi các nhiễu điện từ và đảm bảo tín hiệu đầu vào chính xác.
Khối xử lý bao gồm vi xử lý và bộ nhớ, có nhiệm vụ xử lý tín hiệu đầu vào và truyền thông tin đến CPU của PLC S7-1200 thông qua bus hệ thống.
Khối nguồn cung cấp nguồn điện cho các linh kiện bên trong thiết bị, đảm bảo hoạt động ổn định và liên tục.
Khối hiển thị bao gồm các đèn LED hiển thị trạng thái của từng kênh đầu vào, giúp người dùng dễ dàng theo dõi và kiểm tra hoạt động của thiết bị.
2. Các tính năng chính của module 6ES7221-1BH32-0XB0
6ES7221-1BH32-0XB0 – Module Digital Input SM 1221 16DI của Siemens là giải pháp tối ưu cho việc thu thập và xử lý tín hiệu số, đáp ứng hoàn hảo nhu cầu đa dạng của các ứng dụng tự động hóa hiện đại.
Thiết bị sở hữu 16 kênh đầu vào số 24 VDC, cho phép kết nối đồng thời với nhiều thiết bị ngoại vi, từ đó mở rộng đáng kể khả năng giám sát và điều khiển cho các hệ thống phức tạp. Điểm nổi bật về mặt kỹ thuật là các kênh đầu vào đều được cách ly quang học, không chỉ đảm bảo độ chính xác và ổn định của tín hiệu mà còn bảo vệ thiết bị hiệu quả trước các tác động tiêu cực của nhiễu điện từ.
Bên cạnh hiệu suất, tính bền bỉ và tiện dụng cũng là những ưu điểm lớn của dòng sản phẩm này. Thiết bị được thiết kế đặc biệt để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với khả năng chống nhiễu, chống sốc và chịu nhiệt độ cao.
Người dùng có thể dễ dàng cấu hình thông số, tùy chỉnh thời gian đáp ứng thông qua phần mềm TIA Portal trực quan. Hơn nữa, việc tích hợp các chức năng chẩn đoán lỗi thông minh giúp phát hiện sự cố nhanh chóng, giảm thiểu thời gian chết của hệ thống. Đồng thời, thiết kế tiết kiệm năng lượng của 6ES7221-1BH32-0XB0 cũng góp phần giảm chi phí vận hành và bảo vệ môi trường, mang lại lợi ích thiết thực cho các kỹ sư và quản lý kỹ thuật.
3. Các bước kết nối Module S7-1200 Digital Input SM 1221 16DI Siemens
Để kết nối và cấu hình 6ES7221-1BH32-0XB0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau. Trước tiên, hãy đảm bảo rằng bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp và có cáp kết nối giữa máy tính và PLC S7-1200.
Việc kết nối chính xác và cấu hình đúng cách sẽ giúp thiết bị hoạt động ổn định và hiệu quả, đáp ứng tốt các yêu cầu của hệ thống tự động hóa. Dưới đây là 10 bước kết nối chi tiết module 6ES7221-1BH32-0XB0:
Bước 1: Lắp đặt 6ES7221-1BH32-0XB0 vào vị trí thích hợp trên thanh ray DIN trong tủ điện.
Bước 2: Kết nối nguồn điện 24 VDC cho thiết bị.
Bước 3: Kết nối các dây tín hiệu từ các thiết bị ngoại vi vào các cổng đầu vào của 6ES7221-1BH32-0XB0.
Bước 4: Kết nối cáp Profinet hoặc cáp USB từ máy tính đến PLC S7-1200.
Bước 5: Mở phần mềm TIA Portal trên máy tính.
Bước 6: Tạo một dự án mới hoặc mở dự án hiện có.
Bước 7: Trong cửa sổ “Devices & Networks”, thêm PLC S7-1200 và 6ES7221-1BH32-0XB0 vào dự án.
Bước 8: Cấu hình địa chỉ IP và các thông số mạng cho PLC S7-1200.
Bước 9: Chọn 6ES7221-1BH32-0XB0 trong cửa sổ “Device Configuration” và cấu hình các thông số đầu vào như thời gian đáp ứng, chế độ lọc nhiễu, v.v.
Bước 10: Tải cấu hình xuống PLC S7-1200.
4. Cách lập trình module S7-1200 6ES7221-1BH32-0XB0
Sau khi đã kết nối và cấu hình 6ES7221-1BH32-0XB0, bạn có thể tiến hành lập trình để điều khiển và giám sát các tín hiệu đầu vào. Việc lập trình đúng cách sẽ giúp khai thác tối đa các tính năng của thiết bị, đáp ứng linh hoạt các yêu cầu của ứng dụng cụ thể.
Dưới đây là hướng dẫn cơ bản về cách lập trình 6ES7221-1BH32-0XB0 trong TIA Portal:
Bước 1: Trong phần mềm TIA Portal, tạo một khối dữ liệu (Data Block) để lưu trữ các giá trị đầu vào từ 6ES7221-1BH32-0XB0.
Bước 2: Sử dụng các khối hàm (Function Block) hoặc chương trình con (Function) để đọc giá trị từ các kênh đầu vào của 6ES7221-1BH32-0XB0. Ví dụ, sử dụng lệnh “I” (Input) để đọc giá trị từ một kênh đầu vào cụ thể.
Bước 3: Xử lý các giá trị đầu vào theo yêu cầu của ứng dụng. Ví dụ, bạn có thể so sánh giá trị đầu vào với một ngưỡng nhất định để kích hoạt một hành động cụ thể.
Bước 4: Sử dụng các khối hàm hoặc chương trình con để điều khiển các đầu ra của PLC dựa trên kết quả xử lý tín hiệu đầu vào.
Bước 5: Sử dụng các khối hàm hoặc chương trình con để thực hiện các chức năng chẩn đoán và giám sát trạng thái của 6ES7221-1BH32-0XB0.
Bước 6: Kiểm tra và gỡ lỗi chương trình để đảm bảo hoạt động chính xác.
Ví dụ: Giả sử bạn muốn sử dụng 6ES7221-1BH32-0XB0 để giám sát trạng thái của 16 cảm biến trong một dây chuyền sản xuất. Khi một cảm biến được kích hoạt (tín hiệu đầu vào chuyển sang mức cao), bạn muốn bật một đèn báo tương ứng. Bạn có thể lập trình như sau:
– Tạo một Data Block có tên “Sensor_Status” với 16 biến kiểu Bool, mỗi biến tương ứng với một kênh đầu vào của 6ES7221-1BH32-0XB0.
– Sử dụng lệnh “I” để đọc giá trị từ mỗi kênh đầu vào và gán cho biến tương ứng trong Data Block “Sensor_Status”. Ví dụ: “Sensor_Status.Sensor1” := I0.0; “Sensor_Status.Sensor2” := I0.1; …
– Sử dụng lệnh “Q” (Output) để điều khiển các đèn báo dựa trên giá trị của các biến trong Data Block “Sensor_Status”. Ví dụ: Q0.0 := “Sensor_Status.Sensor1”; Q0.1 := “Sensor_Status.Sensor2”; …
5. Một số lỗi thường gặp và cách khắc phục
Trong quá trình sử dụng 6ES7221-1BH32-0XB0, bạn có thể gặp phải một số lỗi hoặc sự cố. Việc nắm rõ các nguyên nhân và cách khắc phục sẽ giúp bạn nhanh chóng giải quyết vấn đề, đảm bảo hệ thống hoạt động ổn định và liên tục.
Dưới đây là bảng một số lỗi thường gặp và cách khắc phục:
| Lỗi |
Nguyên Nhân |
Cách Khắc Phục |
| Không có tín hiệu đầu vào |
1. Lỗi kết nối dây
2. Cảm biến hỏng
3. Lỗi cấu hình |
1. Kiểm tra lại kết nối dây, đảm bảo kết nối đúng cực
2. Kiểm tra cảm biến, thay thế nếu cần
3. Kiểm tra lại cấu hình trong TIA Portal, đảm bảo đúng địa chỉ đầu vào |
| Tín hiệu đầu vào chập chờn |
1. Nhiễu điện từ
2. Tiếp xúc kém |
1. Sử dụng cáp chống nhiễu, cách ly thiết bị khỏi nguồn gây nhiễu
2. Kiểm tra và làm sạch các điểm tiếp xúc |
| Đèn LED không sáng |
1. Lỗi nguồn cấp
2. Thiết bị hỏng |
1. Kiểm tra nguồn cấp 24 VDC, đảm bảo đủ điện áp
2. Liên hệ với nhà cung cấp để bảo hành hoặc thay thế |
| Lỗi truyền thông |
1. Lỗi cáp kết nối
2. Lỗi cấu hình mạng |
1. Kiểm tra cáp kết nối, thay thế nếu cần
2. Kiểm tra lại cấu hình mạng trong TIA Portal, đảm bảo đúng địa chỉ IP và các thông số mạng |
6. Bạn nên mua module 6ES7221-1BH32-0XB0 giá tốt ở đâu ?
Nếu bạn đang tìm kiếm một giải pháp đầu vào số tin cậy, hiệu quả và tiết kiệm cho hệ thống tự động hóa của mình, 6ES7221-1BH32-0XB0 chính là lựa chọn hoàn hảo. Với những tính năng vượt trội và khả năng hoạt động bền bỉ, thiết bị này sẽ giúp nâng cao hiệu suất sản xuất, giảm thiểu chi phí vận hành và đảm bảo an toàn cho hệ thống của bạn.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất. Chúng tôi cam kết cung cấp sản phẩm chính hãng, chất lượng cao với giá cả cạnh tranh nhất thị trường.
Thanh Thiên Phú tự hào là nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu tại Việt Nam, với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa. Chúng tôi có đội ngũ kỹ sư chuyên môn cao, giàu kinh nghiệm, sẵn sàng hỗ trợ bạn lựa chọn thiết bị phù hợp nhất với nhu cầu và ứng dụng của mình. Đến với thanhthienphu.vn, bạn sẽ được trải nghiệm dịch vụ chuyên nghiệp, tận tâm và chu đáo.
