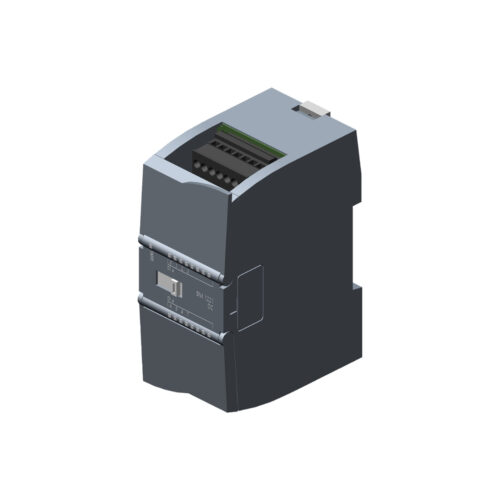

6ES7221-1BF32-0XB0, một bộ phận đầu vào số ưu việt, là giải pháp hoàn hảo cho các hệ thống tự động hóa công nghiệp, mang lại sự ổn định và hiệu quả vượt trội cho mọi quy trình sản xuất. Sản phẩm này hiện đã có mặt tại thanhthienphu.vn, nơi bạn sẽ tìm thấy sự đa dạng của các thiết bị điện, thiết bị đóng cắt, cùng đội ngũ chuyên gia luôn sẵn sàng hỗ trợ bạn. Lựa chọn SIMATIC S7-1200, Digital Input Module này là bước tiến vững chắc cho doanh nghiệp bạn, nâng tầm năng suất và chất lượng sản phẩm, mở ra một tương lai phát triển rực rỡ.
1. Thông tin chi tiết về sản phẩm
Đây là bảng thông tin chi tiết về 6ES7221-1BF32-0XB0 được thanhthienphu.vn cập nhật mới nhất, mang đến cho bạn cái nhìn toàn diện về sản phẩm:
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6ES7221-1BF32-0XB0 |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Loại sản phẩm | Mô-đun đầu vào số (Digital Input Module) |
| Số kênh đầu vào | 8 |
| Điện áp cung cấp | 24 V DC |
| Dòng điện đầu vào | 4 mA mỗi kênh |
| Loại đầu vào | Sink/Source |
| Thời gian đáp ứng | 0,2 ms |
| Cách ly quang học | Có |
| Nhiệt độ hoạt động | -20 °C đến 60 °C |
| Nhiệt độ bảo quản | -40 °C đến 70 °C |
| Độ ẩm hoạt động | 5% đến 95% RH, không ngưng tụ |
| Kích thước (Rộng x Cao x Sâu) | 45 mm x 100 mm x 75 mm |
| Trọng lượng | Khoảng 180 g |
| Tiêu chuẩn | CE, UL, cULus, FM, RCM, KC |
| Giá bán (Cập nhật tháng 5/2024) | Liên hệ thanhthienphu.vn qua hotline 08.12.77.88.99 để nhận báo giá tốt nhất |
2. Cấu tạo sản phẩm
Mô-đun đầu vào số 6ES7221-1BF32-0XB0 được thiết kế tỉ mỉ với các bộ phận chất lượng cao, đảm bảo hoạt động bền bỉ và chính xác trong môi trường công nghiệp. Vỏ ngoài bằng nhựa cứng cáp, chống va đập, bảo vệ các linh kiện điện tử bên trong. Các đầu nối được bố trí khoa học, dễ dàng lắp đặt và đấu dây. Bên trong, các linh kiện điện tử được chọn lọc kỹ lưỡng, đảm bảo độ chính xác và tuổi thọ cao. Mạch in được thiết kế tối ưu, giảm thiểu nhiễu điện từ, nâng cao độ tin cậy. Khối đầu vào số này còn tích hợp các đèn LED hiển thị trạng thái hoạt động của từng kênh, giúp dễ dàng giám sát và chẩn đoán lỗi. Hãy cùng thanhthienphu.vn khám phá từng chi tiết của thiết bị để thấy rõ sự ưu việt của nó:
| Bộ phận | Chức năng |
|---|---|
| Vỏ bảo vệ | Bảo vệ các linh kiện bên trong khỏi tác động của môi trường, chống bụi, chống ẩm, chống va đập, đảm bảo hoạt động ổn định và kéo dài tuổi thọ cho thiết bị. |
| Đầu nối dây tín hiệu | Kết nối các tín hiệu đầu vào từ các cảm biến, công tắc và các thiết bị ngoại vi khác, giúp dễ dàng đấu nối và bảo trì. |
| Mạch điện tử | Xử lý tín hiệu đầu vào, chuyển đổi tín hiệu tương tự sang tín hiệu số để bộ điều khiển trung tâm có thể hiểu và xử lý, đảm bảo độ chính xác và tốc độ xử lý cao. |
| Đèn LED báo hiệu | Hiển thị trạng thái hoạt động của từng kênh đầu vào, giúp dễ dàng theo dõi và phát hiện lỗi, tiết kiệm thời gian bảo trì. |
| Khối cách ly quang học | Tạo ra sự cách ly giữa các kênh đầu vào và bộ điều khiển trung tâm, ngăn chặn hiện tượng ngắn mạch và các sự cố điện, bảo vệ hệ thống khỏi các tác động tiêu cực, đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị. |
| Mạch in | Kết nối các linh kiện điện tử với nhau, đảm bảo tín hiệu được truyền dẫn chính xác và ổn định, góp phần nâng cao hiệu suất hoạt động của toàn bộ hệ thống. |
| Bộ chuyển đổi A/D | Chuyển đổi tín hiệu tương tự từ cảm biến thành tín hiệu số, cung cấp thông tin chính xác cho bộ điều khiển lập trình PLC S7-1200, giúp hệ thống hoạt động chính xác và hiệu quả. |
3. Các tính năng chính của sản phẩm
Mô-đun đầu vào số 6ES7221-1BF32-0XB0 của Siemens, một phần của dòng sản phẩm SIMATIC S7-1200 danh tiếng, là một giải pháp hoàn hảo cho các ứng dụng tự động hóa công nghiệp hiện đại. Với 8 kênh đầu vào số 24V DC, thiết bị này mang đến sự linh hoạt, tin cậy và hiệu quả cao trong việc thu thập và xử lý tín hiệu. Khả năng cấu hình linh hoạt cho phép người dùng tùy chỉnh từng kênh đầu vào dưới dạng Sink hoặc Source, phù hợp với nhiều loại cảm biến và thiết bị ngoại vi khác nhau.
- Độ chính xác cao: Mô-đun 6ES7221-1BF32-0XB0 được thiết kế để cung cấp độ chính xác cao trong việc thu thập tín hiệu, đảm bảo rằng hệ thống tự động hóa của bạn hoạt động chính xác và đáng tin cậy. Điều này đạt được nhờ vào các linh kiện điện tử chất lượng cao và mạch in được thiết kế tối ưu, giảm thiểu nhiễu điện từ và sai số trong quá trình đo lường.
- Tốc độ xử lý nhanh: Với thời gian đáp ứng chỉ 0.2ms, mô-đun 6ES7221-1BF32-0XB0 đảm bảo rằng các tín hiệu đầu vào được xử lý nhanh chóng, giúp hệ thống tự động hóa phản ứng kịp thời với các thay đổi trong môi trường.
- Dễ dàng lắp đặt và sử dụng: 6ES7221-1BF32-0XB0 được thiết kế để dễ dàng lắp đặt và sử dụng. Các đầu nối được bố trí khoa học và có nhãn rõ ràng, giúp việc đấu dây trở nên đơn giản và nhanh chóng.
- Tương thích rộng rãi: Module 6ES7221-1BF32-0XB0 tương thích với nhiều loại thiết bị khác nhau, bao gồm các loại cảm biến, công tắc và các thiết bị ngoại vi khác. Điều này giúp bạn dễ dàng tích hợp thiết bị vào hệ thống tự động hóa hiện có của mình.
4. Hướng dẫn kết nối sản phẩm với phần mềm
Để kết nối 6ES7221-1BF32-0XB0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:
- Bước 1: Mở phần mềm TIA Portal trên máy tính của bạn. Tạo một dự án mới hoặc mở một dự án hiện có mà bạn muốn thêm mô-đun đầu vào số vào.
- Bước 2: Trong cửa sổ dự án, chọn “Devices & networks”. Sau đó, nhấp chuột phải vào “Add new device” và chọn “Controllers”.
- Bước 3: Trong danh sách các bộ điều khiển, chọn “SIMATIC S7-1200” và sau đó chọn CPU phù hợp với hệ thống của bạn.
- Bước 4: Sau khi thêm CPU, bạn cần thêm mô-đun đầu vào số. Nhấp chuột phải vào “Digital input modules” và chọn “Add new device”.
- Bước 5: Trong danh sách các mô-đun đầu vào số, tìm và chọn “SM 1221 DI 8x24VDC” hoặc nhập trực tiếp mã sản phẩm “6ES7221-1BF32-0XB0” vào ô tìm kiếm.
- Bước 6: Kéo và thả mô-đun đầu vào số vào vị trí mong muốn trên thanh ray DIN trong cửa sổ cấu hình phần cứng.
- Bước 7: Kết nối mô-đun đầu vào số với CPU bằng cách kéo và thả cáp kết nối từ cổng giao tiếp của CPU đến cổng giao tiếp của mô-đun.
- Bước 8: Cấu hình các thông số của mô-đun đầu vào số. Nhấp đúp vào mô-đun để mở cửa sổ thuộc tính. Tại đây, bạn có thể cấu hình địa chỉ I/O, loại đầu vào (Sink/Source) và các thông số khác.
- Bước 9: Lưu cấu hình phần cứng và tải xuống chương trình xuống PLC.
5. Cách lập trình sản phẩm
Sau khi kết nối thành công 6ES7221-1BF32-0XB0 với phần mềm TIA Portal, bạn có thể bắt đầu lập trình để điều khiển các đầu vào số. Dưới đây là hướng dẫn cơ bản về cách lập trình mô-đun này bằng ngôn ngữ LAD (Ladder Diagram) trong TIA Portal:
- Bước 1: Mở chương trình chính (Main [OB1]) trong TIA Portal.
- Bước 2: Thêm các khối tiếp điểm thường mở (Normally Open Contact) hoặc thường đóng (Normally Closed Contact) vào chương trình. Các khối tiếp điểm này đại diện cho các đầu vào số của mô-đun.
- Bước 3: Gán địa chỉ I/O cho các khối tiếp điểm. Địa chỉ I/O phải tương ứng với địa chỉ bạn đã cấu hình cho mô-đun đầu vào số trong phần cấu hình phần cứng. Ví dụ: nếu bạn đã cấu hình đầu vào số 0 của mô-đun với địa chỉ I0.0, bạn cần gán địa chỉ I0.0 cho khối tiếp điểm đại diện cho đầu vào số 0.
- Bước 4: Sử dụng các khối logic (AND, OR, XOR,…) và các khối chức năng khác (Timer, Counter,…) để xử lý tín hiệu từ các đầu vào số và điều khiển các đầu ra.
- Bước 5: Viết chương trình điều khiển dựa trên logic mong muốn của bạn. Ví dụ: nếu bạn muốn bật một đầu ra (Q0.0) khi đầu vào số 0 (I0.0) được kích hoạt, bạn có thể sử dụng một khối tiếp điểm thường mở (I0.0) nối tiếp với một cuộn dây đầu ra (Q0.0).
- Bước 6: Lưu chương trình và tải xuống PLC.
Ví dụ:
Để bật một đầu ra (Q0.0) khi đầu vào số 0 (I0.0) được kích hoạt và tắt đầu ra khi đầu vào số 1 (I0.1) được kích hoạt, bạn có thể sử dụng chương trình LAD sau:
Network 1:
---| I0.0 |-----------------( ) Q0.0
---| /I0.1 |-----------------( ) Q0.0
Trong ví dụ này, khối tiếp điểm thường mở (I0.0) sẽ đóng khi đầu vào số 0 được kích hoạt, kích hoạt cuộn dây đầu ra (Q0.0). Khối tiếp điểm thường đóng (/I0.1) sẽ mở khi đầu vào số 1 được kích hoạt, ngắt cuộn dây đầu ra (Q0.0).
6. Khắc phục một số lỗi thường gặp
Trong quá trình sử dụng 6ES7221-1BF32-0XB0, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED nguồn không sáng | Nguồn cấp không được kết nối hoặc không đủ điện áp. | Kiểm tra kết nối nguồn cấp và đảm bảo điện áp nằm trong phạm vi cho phép (20.4 – 28.8 V DC). Đo điện áp bằng đồng hồ vạn năng để xác định chính xác. |
| Đèn LED trạng thái của một kênh không sáng | Dây tín hiệu bị lỏng, đứt hoặc cảm biến bị hỏng, hoặc cấu hình sai chế độ đầu vào Sink/Source. | Kiểm tra kết nối dây tín hiệu, thay thế cảm biến nếu cần. Kiểm tra cấu hình Sink/Source trong phần mềm và đảm bảo phù hợp với sơ đồ đấu dây. Sử dụng đồng hồ vạn năng để kiểm tra tín hiệu từ cảm biến. |
| Lỗi truyền thông với PLC | Cáp kết nối bị lỏng, hỏng hoặc cấu hình địa chỉ IP không chính xác. | Kiểm tra cáp kết nối, thay thế nếu cần. Kiểm tra cấu hình địa chỉ IP trong phần mềm và đảm bảo trùng khớp với địa chỉ IP của PLC. |
| Giá trị đọc từ đầu vào số không chính xác | Nhiễu điện từ, dây tín hiệu quá dài hoặc cảm biến bị lỗi. | Sử dụng cáp chống nhiễu, rút ngắn chiều dài dây tín hiệu nếu có thể, thay thế cảm biến nếu cần. Bổ sung các bộ lọc nhiễu nếu cần thiết. Kiểm tra và đảm bảo hệ thống tiếp địa hoạt động tốt. |
| Mô-đun bị nóng bất thường | Mô-đun bị quá tải, thông gió kém hoặc nhiệt độ môi trường quá cao. | Kiểm tra dòng điện tiêu thụ của các đầu vào, đảm bảo không vượt quá định mức. Cải thiện hệ thống thông gió cho tủ điện. Lắp đặt thêm quạt làm mát nếu cần thiết. |
| Không nhận diện được thiết bị trong TIA Portal | Driver chưa được cài đặt đúng cách, phiên bản TIA Portal không tương thích | Cài đặt lại driver cho thiết bị, cập nhật phiên bản TIA Portal mới nhất. Kiểm tra tính tương thích giữa phiên bản TIA Portal và firmware của PLC. Tham khảo tài liệu hướng dẫn của Siemens để biết thêm thông tin chi tiết về các phiên bản phần mềm và firmware tương thích. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Nếu bạn đang tìm kiếm một giải pháp tin cậy và hiệu quả cho hệ thống tự động hóa của mình, 6ES7221-1BF32-0XB0 chính là lựa chọn hoàn hảo. Và thanhthienphu.vn chính là nơi bạn có thể tìm thấy sản phẩm này cùng với sự tư vấn tận tâm từ đội ngũ chuyên gia giàu kinh nghiệm.
Chúng tôi hiểu rằng việc lựa chọn thiết bị phù hợp là vô cùng quan trọng đối với sự thành công của các dự án tự động hóa. Đó là lý do tại sao thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng những sản phẩm chất lượng cao, đáp ứng mọi yêu cầu khắt khe nhất của ngành công nghiệp.
Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn chi tiết về 6ES7221-1BF32-0XB0 và các giải pháp tự động hóa khác. Chúng tôi cam kết mang đến cho bạn sự hài lòng tuyệt đối với sản phẩm chất lượng, giá cả cạnh tranh và dịch vụ hậu mãi chu đáo.
Hãy gọi ngay đến hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để khám phá thêm nhiều sản phẩm và dịch vụ tuyệt vời khác. Chúng tôi luôn sẵn sàng đồng hành cùng bạn trên con đường chinh phục thành công!
Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
thanhthienphu.vn – Nơi hội tụ giải pháp tự động hóa tiên tiến, đồng hành cùng bạn kiến tạo tương lai!
