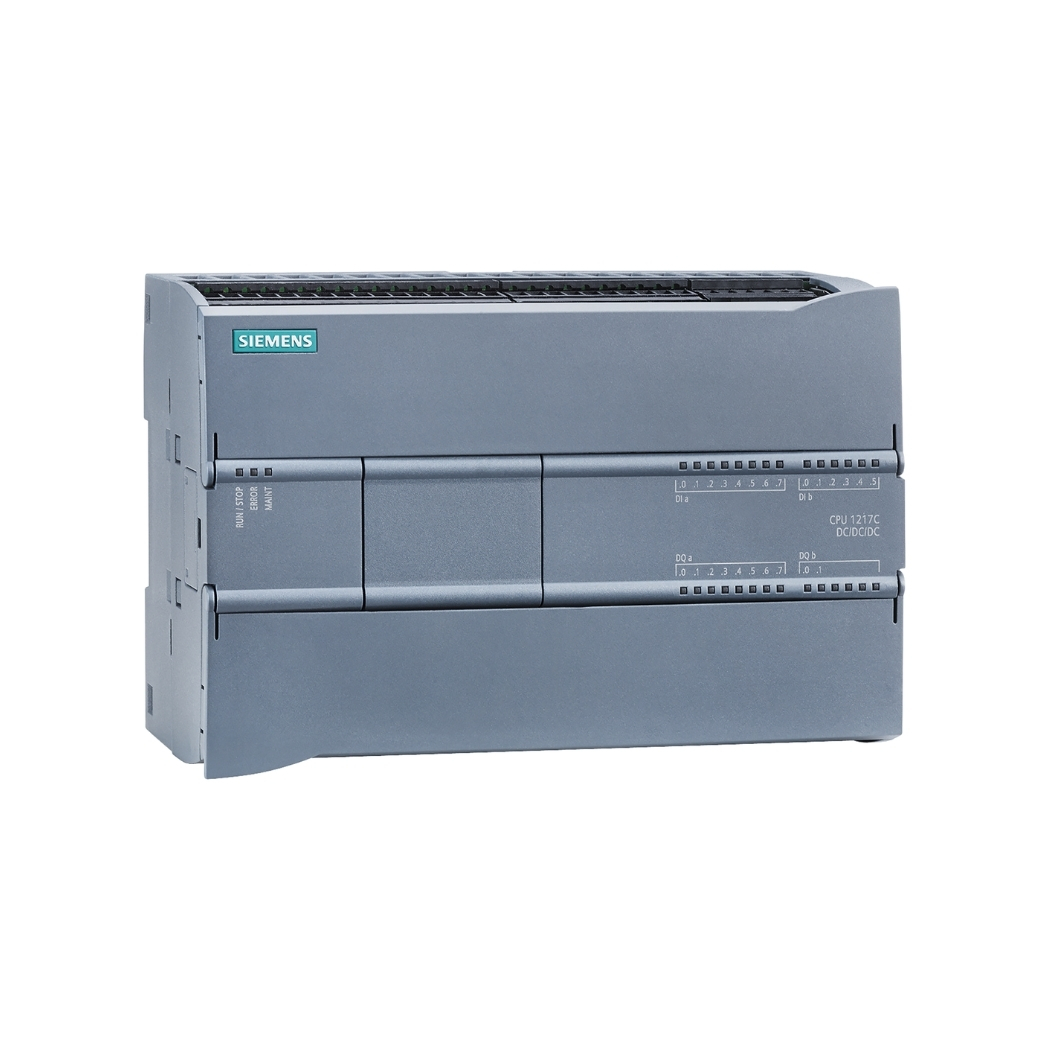

6ES7217-1AG40-0XB0 – Compact CPU 1217C DC/DC/DC SIMATIC S7-1200 Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

6ES7217-1AG40-0XB0 thuộc dòng SIMATIC S7-1200, mã 1217C Compact (DC/DC/DC), trang bị 2 cổng PROFINET. Cấu hình I/O mạnh mẽ gồm 10 ngõ vào số 24V DC, 4 ngõ vào vi sai RS422/485, 6 ngõ ra số 24V DC, 4 ngõ ra vi sai RS422/485, 2 ngõ vào Analog 0-10V DC và 2 ngõ ra Analog 0-20mA. Nguồn cấp DC 20.4-28.8V, bộ nhớ chương trình/dữ liệu 150 KB.

1. Cấu tạo sản phẩm 6ES7217-1AG40-0XB0

2. Các tính năng chính của sản phẩm 6ES7217-1AG40-0XB0

Sản phẩm 6ES7217-1AG40-0XB0 là bộ lập trình cỡ nhỏ gọn thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế để đáp ứng nhu cầu tự động hóa ngày càng cao trong các ngành công nghiệp, mang lại hiệu suất vận hành tối ưu, độ tin cậy cao và khả năng lập trình linh hoạt, giúp doanh nghiệp nâng cao năng suất và chất lượng sản phẩm.

6ES7217-1AG40-0XB0 sở hữu hiệu suất xử lý mạnh mẽ nhờ bộ vi xử lý tốc độ cao, cho phép thực thi lệnh Bit chỉ trong 0.08 µs, đảm bảo hệ thống vận hành chính xác và phản hồi tức thì với các thay đổi của quy trình. Sức mạnh này được hậu thuẫn bởi không gian lưu trữ rộng lớn gồm 150 KB bộ nhớ chương trình và 1 MB bộ nhớ dữ liệu, đáp ứng tốt nhu cầu của các thuật toán phức tạp.

Bên cạnh đó, thiết bị tích hợp sẵn hệ thống I/O đa dạng với 24 đầu vào số, 16 đầu ra số, 8 đầu vào tương tự và 2 đầu ra tương tự, giúp tối ưu hóa không gian lắp đặt và giảm thiểu chi phí đầu tư phần cứng mở rộng.

Khả năng kết nối của CPU 1217C vô cùng linh hoạt nhờ hỗ trợ hàng loạt giao thức truyền thông công nghiệp phổ biến như PROFINET, Ethernet/IP, Modbus TCP, tạo điều kiện thuận lợi để thiết lập hệ thống tự động hóa đồng bộ.

Thiết bị còn nâng cao trải nghiệm quản lý thông qua tính năng Web server tích hợp, cho phép giám sát và chẩn đoán từ xa qua trình duyệt, kết hợp cùng các lớp bảo mật tiên tiến như bảo vệ mật khẩu và chống sao chép chương trình để đảm bảo an toàn tuyệt đối cho hệ thống.

Về vận hành và phát triển, CPU 1217C mang lại sự tiện lợi tối đa khi được lập trình trên nền tảng TIA Portal trực quan, hỗ trợ đa ngôn ngữ như LAD, FBD, SCL. Thiết kế nhỏ gọn, chắc chắn cùng khả năng tiết kiệm năng lượng giúp thiết bị hoạt động bền bỉ trong môi trường công nghiệp. Hơn nữa, tính linh hoạt trong việc mở rộng thêm các module I/O và truyền thông đảm bảo thiết bị luôn sẵn sàng đáp ứng các yêu cầu tự động hóa ngày càng cao trong tương lai.

3. Hướng dẫn kết nối sản phẩm 6ES7217-1AG40-0XB0 với phần mềm

Để khai thác tối đa tiềm năng của bộ lập trình cỡ nhỏ gọn 6ES7217-1AG40-0XB0, việc kết nối thành công với phần mềm lập trình là bước đầu tiên và vô cùng quan trọng, mở ra cánh cửa đến với thế giới tự động hóa đầy tiềm năng, giúp bạn dễ dàng điều khiển và giám sát hệ thống, tạo ra những chương trình điều khiển thông minh và hiệu quả.

Phần mềm lập trình cho CPU 1217C là STEP 7 (TIA Portal) của Siemens, cung cấp một môi trường lập trình tích hợp, trực quan và mạnh mẽ, giúp bạn dễ dàng cấu hình, lập trình và chẩn đoán lỗi cho thiết bị. Dưới đây là hướng dẫn chi tiết từng bước để kết nối CPU 1217C với phần mềm STEP 7 (TIA Portal):

Bước 1: Chuẩn bị

Quá trình bắt đầu bằng việc chuẩn bị đầy đủ các thiết bị phần cứng gồm bộ lập trình 6ES7217-1AG40-0XB0 (CPU 1217C), máy tính có cổng mạng, cáp Ethernet chuẩn RJ45 và nguồn điện 24V DC ổn định. Về phần mềm, máy tính cần được cài đặt sẵn STEP 7 (TIA Portal) phiên bản tương thích; người dùng có thể tải trực tiếp từ website Siemens hoặc liên hệ nhà cung cấp để nhận hỗ trợ cài đặt.

Bước 2: Kết nối phần cứng

Tiến hành cấp nguồn bằng cách kết nối nguồn 24V DC vào các chân nguồn của CPU 1217C, lưu ý kiểm tra kỹ cực tính và sự ổn định của dòng điện. Tiếp theo, thiết lập liên kết truyền thông bằng việc cắm cáp Ethernet nối trực tiếp cổng mạng trên CPU với cổng Ethernet của máy tính làm việc.

Bước 3: Cấu hình địa chỉ IP cho máy tính

Để máy tính giao tiếp được với PLC, cần thiết lập địa chỉ IP tĩnh. Truy cập vào “Control Panel”, chọn “Network and Sharing Center”, tiếp tục vào “Change adapter settings”, nhấp chuột phải vào kết nối Ethernet và chọn “Properties”. Tại mục “Internet Protocol Version 4 (TCP/IPv4)”, chọn “Properties” và tích vào ô “Use the following IP address”. Đặt địa chỉ IP sao cho cùng dải mạng với IP mặc định của CPU (ví dụ: đặt IP máy tính là 192.168.0.10 với Subnet mask 255.255.255.0 để kết nối với IP mặc định 192.168.0.1), sau đó nhấn OK để lưu.

Bước 4: Kết nối với CPU trong phần mềm STEP 7 (TIA Portal)

Mở phần mềm TIA Portal và tạo dự án mới hoặc mở dự án có sẵn. Trong cây thư mục “Project tree”, chọn “Online access”, tìm đúng card mạng đã kết nối và nhấn “Update accessible devices” để quét thiết bị. Khi CPU 1217C xuất hiện trong danh sách, chọn thiết bị và nhấn “Go online”; nếu kết nối thành công, biểu tượng trạng thái của CPU sẽ chuyển sang màu xanh lá.

Bước 5: Tải chương trình xuống CPU

Sau khi hoàn tất lập trình, chọn thiết bị CPU trong “Project tree” và nhấn nút “Download to device” (biểu tượng mũi tên hướng xuống). Hệ thống sẽ tự động biên dịch và nạp chương trình vào bộ nhớ. Khi quá trình hoàn tất, CPU sẽ chuyển sang chế độ RUN và bắt đầu vận hành theo logic đã lập trình.

Bước 6: Giám sát và gỡ lỗi

Để kiểm soát hoạt động, người dùng có thể sử dụng tính năng “Online & diagnostics” bằng cách nhấn nút “Go online”. Tại giao diện này, bạn có thể giám sát toàn diện trạng thái CPU, tín hiệu I/O và giá trị các biến. Ngoài ra, công cụ “Watch table” giúp theo dõi các biến cụ thể, và chức năng “Debugging” hỗ trợ đắc lực trong việc tìm kiếm và xử lý lỗi logic trong chương trình.

4. Cách lập trình 6ES7217-1AG40-0XB0

Sản phẩm lập trình cỡ nhỏ gọn 6ES7217-1AG40-0XB0, với khả năng xử lý mạnh mẽ, bộ nhớ dung lượng lớn và tính linh hoạt cao, mang đến cho người dùng một công cụ lập trình hiệu quả, giúp hiện thực hóa các ý tưởng tự động hóa, tạo ra những hệ thống sản xuất thông minh và tối ưu.

Để lập trình cho CPU 1217C, bạn cần sử dụng phần mềm STEP 7 (TIA Portal) của Siemens. Đây là một môi trường lập trình tích hợp, cung cấp đầy đủ các công cụ cần thiết để phát triển, cấu hình, lập trình và chẩn đoán lỗi cho các thiết bị tự động hóa của Siemens, bao gồm cả dòng SIMATIC S7-1200. Dưới đây là hướng dẫn cơ bản về cách lập trình cho CPU 1217C:

Bước 1: Tạo dự án mới

Khởi đầu quy trình bằng việc mở phần mềm STEP 7 (TIA Portal) và chọn chức năng “Create new project”. Người dùng cần đặt tên định danh cho dự án, chọn vị trí lưu trữ phù hợp trên máy tính. Tiếp theo, trong phần lựa chọn thiết bị, hãy tìm đến danh mục SIMATIC S7-1200 và chọn chính xác model CPU là “CPU 1217C DC/DC/DC 6ES7217-1AG40-0XB0”, sau đó nhấn nút “Create” để hệ thống khởi tạo không gian làm việc.

Bước 2: Cấu hình phần cứng

Tại giao diện chính, truy cập vào mục “Devices & networks” trong cây quản lý dự án. Tại đây, bạn có thể thực hiện cấu hình phần cứng bằng cách kéo thả các module mở rộng như I/O hoặc module truyền thông vào vùng làm việc nếu hệ thống yêu cầu. Sau đó, tiến hành thiết lập chi tiết các thông số kỹ thuật như địa chỉ vào/ra (I/O), thông số mạng truyền thông và các cài đặt chuyên biệt khác cho từng thiết bị để đảm bảo tính đồng bộ của hệ thống.

Bước 3: Viết chương trình

Để bắt đầu lập trình, hãy mở thư mục “Program blocks” trong cây dự án và nhấp đúp vào khối “Main [OB1]” – đây là khối tổ chức chính nơi chứa chương trình điều khiển cốt lõi. TIA Portal cho phép người dùng linh hoạt lựa chọn giữa các ngôn ngữ lập trình phổ biến như LAD (Ladder Diagram), FBD (Function Block Diagram) hoặc SCL (Structured Control Language) tùy thuộc vào thói quen và yêu cầu ứng dụng.

Bên cạnh việc tận dụng thư viện hàm phong phú có sẵn, người dùng cũng nên tạo thêm các khối chức năng (FC), khối dữ liệu (DB) và các khối tổ chức bổ sung (OB) để cấu trúc chương trình một cách khoa học, giúp việc quản lý và bảo trì sau này trở nên dễ dàng hơn.

Ví dụ lập trình:

Điều khiển động cơ chạy/dừng bằng hai nút nhấn:

Đầu vào:

• I0.0: Nút nhấn Start
• I0.1: Nút nhấn Stop

Đầu ra: Q0.0: Động cơ

Chương trình Ladder:

Network 1:

--|I0.0|-----------------(SET)-----(Q0.0)--

                             |

--|I0.1|-----------------(RST)-----(Q0.0)--

Giải thích:

• Khi nhấn nút Start (I0.0), đầu ra Q0.0 được set lên mức 1, động cơ chạy.
• Khi nhấn nút Stop (I0.1), đầu ra Q0.0 được reset về mức 0, động cơ dừng.

Bước 4: Biên dịch chương trình

Sau khi hoàn tất công đoạn viết mã, bước quan trọng tiếp theo là biên dịch chương trình nhằm phát hiện các lỗi tiềm ẩn và chuyển đổi mã nguồn thành mã máy mà thiết bị có thể hiểu được. Người dùng thực hiện thao tác này bằng cách nhấn vào nút “Compile” (biểu tượng hình bánh răng) trên thanh công cụ. Hệ thống sẽ tự động rà soát toàn bộ cú pháp và logic của chương trình; nếu không phát hiện bất kỳ sai sót nào, quá trình biên dịch sẽ được thông báo hoàn tất thành công và sẵn sàng để nạp xuống thiết bị.

Bước 5: Nạp chương trình xuống CPU và giám sát

Thực hiện như hướng dẫn ở mục 3. Hướng dẫn kết nối sản phẩm 6ES7217-1AG40-0XB0 với phần mềm

5. Khắc phục một số lỗi thường gặp trên 6ES7217-1AG40-0XB0

Trong quá trình vận hành, sản phẩm lập trình cỡ nhỏ gọn 6ES7217-1AG40-0XB0 có thể gặp một số lỗi do nhiều nguyên nhân khác nhau, từ lỗi phần cứng đến lỗi phần mềm, hoặc do cài đặt không chính xác, dẫn đến việc hệ thống không hoạt động như mong muốn, gây gián đoạn sản xuất và ảnh hưởng đến hiệu quả công việc.

Việc nhanh chóng xác định nguyên nhân và khắc phục lỗi là rất quan trọng để đảm bảo hệ thống hoạt động ổn định và tin cậy. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi đèn LED SF (System Fault) sáng đỏ

Khi đèn LED SF sáng đỏ, điều này báo hiệu một lỗi hệ thống nghiêm trọng có thể xuất phát từ phần cứng, phần mềm hoặc cấu hình sai lệch. Để khắc phục, bước đầu tiên là truy cập phần mềm STEP 7 (TIA Portal) để kiểm tra thông tin chẩn đoán chi tiết. Đồng thời, cần rà soát lại nguồn cấp điện và toàn bộ các kết nối phần cứng. Người dùng nên thử khởi động lại CPU; trong trường hợp lỗi vẫn tiếp diễn, hãy liên hệ ngay với bộ phận hỗ trợ kỹ thuật của Siemens hoặc gọi hotline 08.12.77.88.99 của thanhthienphu.vn để được trợ giúp chuyên sâu.

Lỗi đèn LED MAINT (Maintenance) nhấp nháy

Hiện tượng này cho thấy CPU đang yêu cầu bảo trì, thường do các vấn đề liên quan đến cấu hình, lỗi trong chương trình hoặc sự cố thẻ nhớ. Giải pháp xử lý bao gồm việc tra cứu mã lỗi trong TIA Portal, kiểm tra và sửa lỗi logic chương trình, đồng thời theo dõi dung lượng bộ nhớ hiện hành. Nếu cần thiết, việc thay thế thẻ nhớ mới cũng là một phương án cần cân nhắc để khắc phục tình trạng này.

Lỗi không kết nối được với CPU

Nguyên nhân phổ biến dẫn đến mất kết nối thường là do cài đặt sai địa chỉ IP, hỏng cáp mạng, lỗi card mạng hoặc CPU đang ở chế độ STOP. Để xử lý, người dùng cần đối chiếu lại địa chỉ IP giữa máy tính và CPU, kiểm tra chất lượng cáp mạng và xác định trạng thái hoạt động hiện tại của thiết bị. Ngoài ra, việc khởi động lại cả máy tính và CPU, cũng như kiểm tra các thiết lập tường lửa để đảm bảo không chặn kết nối là những bước khắc phục hiệu quả.

Lỗi chương trình không chạy như mong muốn

Khi hệ thống vận hành không đúng kịch bản, vấn đề thường nằm ở lỗi logic, cài đặt thông số sai hoặc hư hỏng thiết bị ngoại vi. Cách tốt nhất để chẩn đoán là sử dụng các công cụ “Online & diagnostics” và “Watch table” trong TIA Portal để giám sát thời gian thực giá trị các biến. Dựa trên dữ liệu đó, kỹ thuật viên có thể rà soát logic chương trình, hiệu chỉnh thông số cài đặt và kiểm tra trực tiếp tình trạng hoạt động của các cảm biến cũng như cơ cấu chấp hành.

Lỗi truyền thông

Các sự cố về truyền thông thường bắt nguồn từ việc thiết lập sai các thông số như địa chỉ, tốc độ baud, parity hoặc do lỗi vật lý ở cáp và thiết bị mạng. Để khắc phục, cần kiểm tra kỹ lưỡng và cấu hình lại các thông số truyền thông cho chính xác, đồng thời rà soát chất lượng cáp kết nối và đảm bảo các thiết bị mạng trong hệ thống vẫn đang hoạt động ổn định.

6. Liên hệ Thanh Thiên Phú để được tư vấn

Tại sao bạn nên chọn thanhthienphu.vn?

• Uy tín và kinh nghiệm: Thanhthienphu.vn là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp thiết bị điện công nghiệp và tự động hóa tại Việt Nam. Chúng tôi có nhiều năm kinh nghiệm trong việc tư vấn và triển khai các giải pháp tự động hóa cho các doanh nghiệp thuộc nhiều lĩnh vực khác nhau. Kinh nghiệm thực tiễn phong phú giúp chúng tôi hiểu rõ nhu cầu của khách hàng và đưa ra những giải pháp phù hợp nhất.
• Sản phẩm chính hãng, chất lượng đảm bảo: Thanhthienphu.vn cam kết cung cấp các sản phẩm chính hãng, có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO, CQ. Chúng tôi là đối tác tin cậy của nhiều thương hiệu nổi tiếng thế giới như Siemens, đảm bảo mang đến cho bạn sản phẩm 6ES7217-1AG40-0XB0 với chất lượng tốt nhất.
• Đội ngũ kỹ thuật chuyên môn cao: Chúng tôi sở hữu đội ngũ kỹ sư điện, kỹ thuật viên tự động hóa được đào tạo bài bản, có chuyên môn cao và giàu kinh nghiệm thực tế. Đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng hỗ trợ bạn trong việc lựa chọn thiết bị, cấu hình, lập trình, lắp đặt và bảo trì hệ thống. Sự am hiểu sâu sắc về sản phẩm và ứng dụng thực tế giúp chúng tôi đưa ra những lời khuyên chính xác, giúp bạn tối ưu hóa hiệu quả sử dụng thiết bị.
• Giá cả cạnh tranh: Thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng những sản phẩm chất lượng với giá cả cạnh tranh nhất. Chúng tôi thường xuyên có các chương trình ưu đãi hấp dẫn, giúp bạn tiết kiệm chi phí đầu tư.
• Dịch vụ hậu mãi chu đáo: Thanhthienphu.vn cung cấp dịch vụ hậu mãi chuyên nghiệp, bao gồm bảo hành chính hãng, hỗ trợ kỹ thuật 24/7, bảo trì, sửa chữa thiết bị nhanh chóng và hiệu quả. Chúng tôi luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm, đảm bảo hệ thống của bạn hoạt động ổn định và tin cậy.
• Tư vấn giải pháp tối ưu: Không chỉ cung cấp thiết bị, thanhthienphu.vn còn tư vấn cho bạn giải pháp tự động hóa tổng thể, phù hợp với nhu cầu và ngân sách của doanh nghiệp. Chúng tôi giúp bạn tối ưu hóa quy trình sản xuất, nâng cao hiệu quả hoạt động và gia tăng lợi nhuận.

Hãy liên hệ ngay với thanhthienphu.vn qua số điện thoại 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí về sản phẩm 6ES7217-1AG40-0XB0 và các giải pháp tự động hóa tiên tiến.

Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Hồ Chí Minh để trải nghiệm sản phẩm và nhận được sự hỗ trợ trực tiếp từ đội ngũ nhân viên nhiệt tình, giàu kinh nghiệm.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
