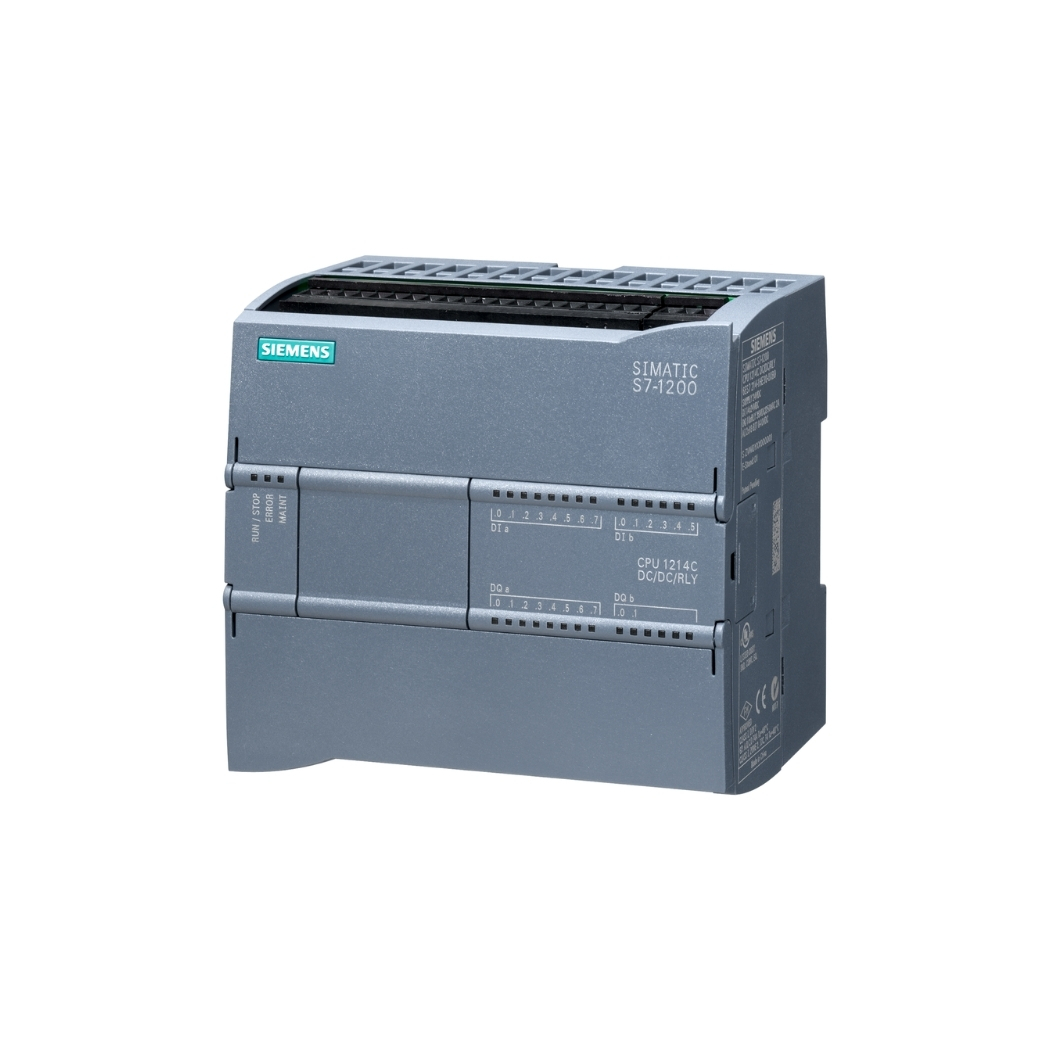

6ES7214-1HG40-0XB0 – Compact CPU 1214C DC/DC/RELAY S7-1200 Siemens

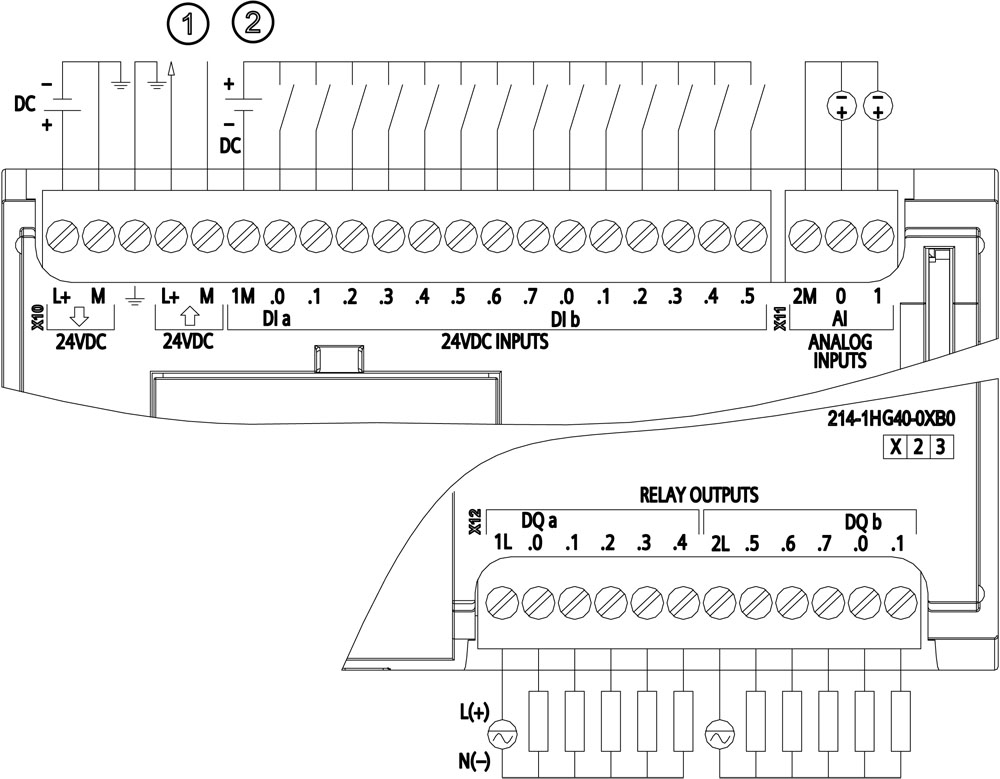

Bộ điều khiển trung tâm 6ES7214-1HG40-0XB0 của Siemens thuộc dòng SIMATIC S7-1200, mã CPU 1214C Compact, sở hữu cấu hình DC/DC/Relay, tích hợp sẵn 14 ngõ vào số 24V DC, 10 ngõ ra Relay 2A và 2 ngõ vào Analog 0-10V DC, hoạt động ổn định với nguồn cấp DC 20.4-28.8V cùng bộ nhớ chương trình/dữ liệu 100 KB.

Cấu trúc này không chỉ tối ưu hóa hiệu suất làm việc mà còn đảm bảo độ bền bỉ và ổn định trong suốt quá trình vận hành. Từ bộ vi xử lý trung tâm, bộ nhớ lưu trữ, đến các cổng kết nối và mô-đun mở rộng, mỗi thành phần đều góp phần tạo nên sức mạnh và tính linh hoạt của sản phẩm này trong các ứng dụng tự động hóa phức tạp.

Bộ vi xử lý (CPU) đóng vai trò trung tâm như “trái tim” của thiết bị, chịu trách nhiệm xử lý toàn bộ các lệnh và chương trình điều khiển để đảm bảo hệ thống vận hành mượt mà, chính xác. Song hành cùng CPU là hệ thống bộ nhớ được chia thành hai phần: bộ nhớ chương trình (ROM) dùng để lưu trữ cố định các thuật toán điều khiển, và bộ nhớ dữ liệu (RAM) phục vụ việc lưu trữ và truy xuất dữ liệu tạm thời trong suốt quá trình hoạt động.

Để tương tác với môi trường bên ngoài, thiết bị được trang bị các ngõ vào/ra số (Digital I/O) giúp nhận tín hiệu từ cảm biến và gửi lệnh điều khiển đến các thiết bị ngoại vi. Bên cạnh đó, các ngõ vào tương tự (Analog Input) cho phép kết nối và xử lý tín hiệu analog, mở rộng đáng kể khả năng ứng dụng trong các bài toán đo lường và điều khiển phức tạp. Khả năng kết nối được tăng cường nhờ cổng truyền thông tích hợp, hỗ trợ giao tiếp và trao đổi dữ liệu từ xa với các thiết bị khác trong mạng lưới.

Hoạt động của toàn bộ hệ thống được duy trì nhờ khối nguồn cấp điện ổn định, đảm bảo năng lượng liên tục cho các linh kiện. Cuối cùng, lớp vỏ bảo vệ bên ngoài được thiết kế chắc chắn giúp che chắn các thành phần điện tử nhạy cảm khỏi tác động tiêu cực của môi trường, gia tăng độ bền và đảm bảo an toàn tuyệt đối trong quá trình vận hành.

2. Các tính năng chính của 6ES7214-1HG40-0XB0

Sản phẩm 6ES7214-1HG40-0XB0 sở hữu một loạt các tính năng vượt trội, được thiết kế đặc biệt để đáp ứng những yêu cầu khắt khe nhất trong môi trường công nghiệp hiện đại. Những tính năng này không chỉ nâng cao hiệu suất làm việc mà còn mang lại sự linh hoạt, tin cậy và dễ dàng tích hợp vào các hệ thống tự động hóa phức tạp.

Từ khả năng xử lý tốc độ cao, bộ nhớ dung lượng lớn, đến các cổng kết nối đa dạng và tính năng bảo mật tiên tiến, mỗi đặc điểm đều góp phần tạo nên một giải pháp điều khiển toàn diện, giúp doanh nghiệp tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và gia tăng lợi thế cạnh tranh trên thị trường.

Thiết bị nổi bật với hiệu suất xử lý cao nhờ bộ vi xử lý mạnh mẽ, cho phép thực thi nhanh chóng các tác vụ phức tạp nhằm giảm thiểu thời gian chết và tối ưu hóa năng suất vận hành. Sức mạnh này được hỗ trợ bởi bộ nhớ dung lượng lớn, tạo không gian thoải mái để lưu trữ các chương trình điều khiển quy mô và đáp ứng tốt những ứng dụng đòi hỏi tài nguyên hệ thống dồi dào.

Về khả năng kết nối, sản phẩm tích hợp đa dạng các cổng truyền thông hỗ trợ chuẩn PROFINET và Ethernet, giúp việc tích hợp vào mạng lưới công nghiệp hiện đại trở nên dễ dàng, tạo thuận lợi cho giám sát và điều khiển từ xa. Tính linh hoạt còn được thể hiện qua khả năng mở rộng thông qua các mô-đun gắn thêm, cho phép người dùng tùy chỉnh và nâng cấp hệ thống sát với nhu cầu thực tế.

Bên cạnh hiệu năng, yếu tố an toàn và trải nghiệm người dùng cũng được chú trọng. Thiết bị tích hợp các chức năng bảo mật tiên tiến để bảo vệ dữ liệu và chương trình khỏi truy cập trái phép. Đồng thời, việc hỗ trợ đa ngôn ngữ lập trình như LAD, FBD, SCL cùng phần mềm TIA Portal trực quan giúp lập trình viên dễ dàng thao tác, đơn giản hóa đáng kể quá trình cấu hình và phát triển dự án.

3. Hướng dẫn kết nối 6ES7214-1HG40-0XB0 với phần mềm

Kết nối sản phẩm 6ES7214-1HG40-0XB0 với phần mềm lập trình là bước quan trọng để khai thác toàn bộ tiềm năng của thiết bị. Quá trình này được thực hiện thông qua phần mềm TIA Portal, một công cụ mạnh mẽ và thân thiện của Siemens.

Dưới đây là hướng dẫn chi tiết từng bước, giúp bạn dễ dàng kết nối và cấu hình sản phẩm, đảm bảo tích hợp suôn sẻ vào hệ thống tự động hóa của mình. Bằng cách tuân theo các bước đơn giản này, bạn có thể nhanh chóng đưa thiết bị vào hoạt động, bắt đầu lập trình và tận hưởng những lợi ích mà nó mang lại.

Bước 1: Chuẩn bị

Trước khi bắt đầu quy trình kết nối, người dùng cần đảm bảo máy tính đã được cài đặt sẵn phần mềm TIA Portal với phiên bản tương thích. Đồng thời, hãy chuẩn bị một cáp Ethernet tiêu chuẩn để thiết lập liên kết vật lý giữa máy tính và thiết bị điều khiển.

Bước 2: Kết nối phần cứng

Tiến hành cấp nguồn điện ổn định cho thiết bị 6ES7214-1HG40-0XB0 để khởi động hệ thống. Sau đó, thực hiện kết nối cáp Ethernet bằng cách cắm một đầu vào cổng PROFINET trên thân thiết bị và đầu còn lại cắm trực tiếp vào cổng mạng Ethernet của máy tính.

Bước 3: Cấu hình địa chỉ IP

Mở phần mềm TIA Portal và khởi tạo một dự án mới. Trong giao diện “Devices & networks”, chọn chức năng “Add new device” và tìm chọn đúng mã model 6ES7214-1HG40-0XB0 từ thư viện thiết bị. Tại bước này, cần thiết lập địa chỉ IP cho thiết bị sao cho trùng khớp với dải mạng của máy tính để đảm bảo khả năng giao tiếp thông suốt.

Bước 4: Kết nối và tải cấu hình

Để thiết lập kết nối, nhấp chuột phải vào biểu tượng thiết bị trong cửa sổ “Devices & networks” và chọn lệnh “Go online”, phần mềm sẽ tự động dò tìm và kết nối. Khi trạng thái kết nối đã được xác lập, người dùng có thể nạp cấu hình phần cứng xuống thiết bị bằng cách nhấp chuột phải và chọn “Download to device”, sau đó chọn tiếp mục “Hardware configuration”.

4. Cách lập trình sản phẩm 6ES7214-1HG40-0XB0

Lập trình cho sản phẩm 6ES7214-1HG40-0XB0 được thực hiện thông qua phần mềm TIA Portal, một môi trường phát triển tích hợp toàn diện của Siemens. TIA Portal cung cấp giao diện thân thiện, trực quan và nhiều công cụ hỗ trợ, giúp đơn giản hóa quá trình lập trình, tiết kiệm thời gian và công sức.

Dưới đây là hướng dẫn từng bước cơ bản để lập trình thiết bị, giúp bạn tạo ra các chương trình điều khiển hiệu quả, đáp ứng yêu cầu cụ thể của ứng dụng. Hãy cùng khám phá cách sử dụng các ngôn ngữ lập trình phổ biến như Ladder Diagram (LAD), Function Block Diagram (FBD) và Structured Control Language (SCL) để khai thác tối đa tiềm năng của sản phẩm.

Bước 1: Tạo chương trình mới

Để bắt đầu, người dùng cần mở phần mềm TIA Portal, tạo một dự án mới và chọn chính xác model thiết bị 6ES7214-1HG40-0XB0. Tiếp theo, trong cây thư mục quản lý dự án, hãy tìm đến mục “Program blocks” và chọn chức năng “Add new block”. Tại đây, bạn cần xác định loại khối chức năng phù hợp với nhu cầu sử dụng, chẳng hạn như Organization Block (OB) cho chương trình chính, hoặc các khối Function (FC), Function Block (FB), Data Block (DB) cho các tác vụ cụ thể.

Bước 2: Viết chương trình

TIA Portal cung cấp sự linh hoạt với ba ngôn ngữ lập trình chính. Với LAD (Ladder Diagram), người dùng sử dụng các biểu tượng tiếp điểm và cuộn dây để xây dựng mạch logic trực quan. Nếu chọn FBD (Function Block Diagram), chương trình được hình thành bằng cách kết nối các khối chức năng lại với nhau. Đối với các thuật toán phức tạp, SCL (Structured Control Language) là lựa chọn tối ưu với cú pháp văn bản có cấu trúc tương tự như Pascal.

Bước 3: Biên dịch và tải chương trình

Sau khi hoàn tất việc viết mã, nhấp chuột phải vào khối chương trình và chọn lệnh “Compile”, sau đó chọn “Hardware and software (only changes)” hoặc “rebuild all” để hệ thống kiểm tra lỗi và biên dịch. Khi quá trình biên dịch thành công và thiết bị đã được kết nối, tiếp tục nhấp chuột phải vào thiết bị, chọn “Download to device” và tùy chọn tải “Software (all)” hoặc “only changes” để nạp chương trình xuống bộ nhớ.

Bước 4: Kiểm tra và gỡ lỗi

Để đảm bảo hệ thống vận hành đúng thiết kế, người dùng có thể sử dụng tính năng “Go online” để giám sát hoạt động của chương trình trong thời gian thực. Các công cụ hỗ trợ như “Watch table” cho phép theo dõi giá trị tức thời của các biến, trong khi “Force table” giúp can thiệp thay đổi giá trị đầu vào/đầu ra để kiểm thử các kịch bản điều khiển khác nhau.

Ví dụ lập trình đơn giản (LAD):

Yêu cầu: Khi nhấn nút Start (I0.0), động cơ (Q0.0) sẽ bật và đèn báo (Q0.1) sẽ sáng. Khi nhấn nút Stop (I0.1), động cơ và đèn báo sẽ tắt.

Network 1: Start/Stop Logic



---[ ]--- I0.0 (Start)

   |

---[ ]--- I0.1 (Stop)

   |

---( )--- Q0.0 (Motor)



Network 2: Indicator Light



---[ ]--- Q0.0 (Motor)

   |

---( )--- Q0.1 (Indicator Light)

5. Khắc phục một số lỗi thường gặp trên 6ES7214-1HG40-0XB0
