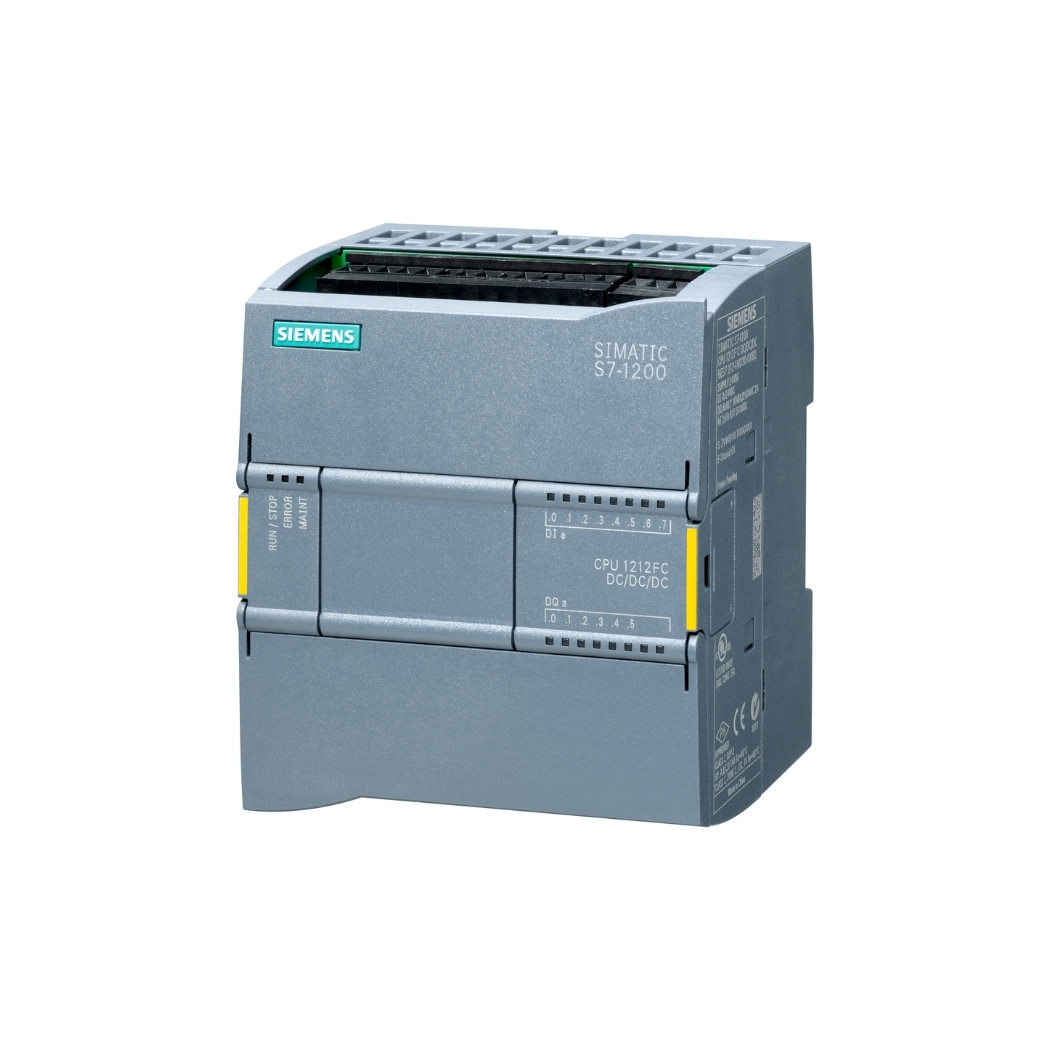

6ES7212-1AF40-0XB0 CPU 1212 FC DC/DC/DC S7-1200

6ES7212-1AF40-0XB0, bộ lập trình PLC tiên tiến, giải pháp tối ưu cho hệ thống tự động hóa, mang lại hiệu suất vượt trội và độ tin cậy cao trong môi trường công nghiệp khắc nghiệt, giúp các kỹ sư, doanh nghiệp nâng tầm sản xuất. Hãy đến với thanhthienphu.vn, nơi cung cấp thiết bị tự động hóa uy tín, để sở hữu ngay bộ điều khiển logic khả trình, thiết bị lập trình chất lượng.

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7212-1AF40-0XB0

Bạn đang tìm kiếm một giải pháp điều khiển tự động hóa mạnh mẽ, linh hoạt và đáng tin cậy cho hệ thống của mình. Bạn mong muốn nâng cao hiệu quả sản xuất, giảm thiểu chi phí vận hành và đảm bảo an toàn tối đa. Vậy thì, 6ES7212-1AF40-0XB0 chính là câu trả lời hoàn hảo cho bạn. Đây là một thành viên ưu tú trong gia đình PLC S7-1200 của Siemens, được thiết kế để đáp ứng những yêu cầu khắt khe nhất của ngành công nghiệp hiện đại. Với thiết kế nhỏ gọn, tích hợp nhiều tính năng tiên tiến cùng khả năng mở rộng linh hoạt, 6ES7212-1AF40-0XB0 sẽ là trợ thủ đắc lực, giúp bạn kiến tạo những hệ thống tự động hóa thông minh và hiệu quả. Sản phẩm này không chỉ giúp tối ưu hóa quy trình sản xuất mà còn mang lại sự an tâm tuyệt đối nhờ vào độ bền bỉ và ổn định vượt trội. Hãy cùng thanhthienphu.vn khám phá những đặc điểm nổi bật của sản phẩm này qua bảng thông tin chi tiết dưới đây.

2. Cấu Tạo Sản Phẩm 6ES7212-1AF40-0XB0

Với vai trò là trái tim của hệ thống điều khiển, 6ES7212-1AF40-0XB0 được Siemens thiết kế tỉ mỉ với cấu trúc tối ưu, đảm bảo sự hoạt động bền bỉ và hiệu quả trong mọi điều kiện. Mỗi bộ phận đều đóng một vai trò quan trọng, góp phần tạo nên sức mạnh tổng thể của sản phẩm. Sự kết hợp hài hòa giữa các thành phần này không chỉ nâng cao hiệu suất vận hành mà còn mang lại sự an tâm tuyệt đối cho người sử dụng. Hãy cùng thanhthienphu.vn đi sâu vào từng chi tiết cấu tạo để hiểu rõ hơn về sự tinh vi và hoàn thiện của bộ điều khiển lập trình này, từ đó thấy được tiềm năng ứng dụng rộng lớn của nó trong việc nâng cấp và tối ưu hóa các dây chuyền sản xuất, tự động hóa các quy trình phức tạp, và đảm bảo an toàn lao động trong môi trường công nghiệp đầy thách thức.

2.1. Khối Nguồn (Power Supply)

Vị trí: Nằm ở phía trên, bên trái của thiết bị.

Chức năng: Cung cấp nguồn điện ổn định cho toàn bộ hệ thống PLC hoạt động.

Đặc điểm:

• Sử dụng nguồn xoay chiều AC đầu vào rộng từ 85-264 VAC, tần số 47-63 Hz, phù hợp với nhiều tiêu chuẩn điện lưới khác nhau.
• Tích hợp mạch bảo vệ quá áp, quá dòng, đảm bảo an toàn cho thiết bị.
• Có đèn LED báo trạng thái nguồn.

2.2. Khối Xử Lý Trung Tâm (CPU)

Vị trí: Nằm ở trung tâm của thiết bị.

Chức năng: Là bộ não của PLC, thực hiện các chức năng xử lý logic, tính toán, điều khiển và giám sát toàn bộ hệ thống.

Đặc điểm:

• Bộ vi xử lý tốc độ cao, đảm bảo thời gian thực thi chương trình nhanh chóng và chính xác (0.085 µs/bit).
• Bộ nhớ chương trình 75 KB, bộ nhớ dữ liệu 75 KB và bộ nhớ làm việc 50 KB, đủ cho các ứng dụng điều khiển vừa và nhỏ.
• Hỗ trợ nhiều ngôn ngữ lập trình như LAD, FBD, SCL.

2.3. Khối Đầu Vào Số (Digital Input – DI)

Vị trí: Nằm ở phía trên, bên phải của thiết bị.

Chức năng: Tiếp nhận tín hiệu số từ các cảm biến, công tắc, nút nhấn…

Đặc điểm:

• 8 đầu vào số 24 VDC.
• Có thể cấu hình một số đầu vào thành đầu đếm tốc độ cao (High Speed Counter – HSC), lên đến 100 kHz, phục vụ cho các ứng dụng đếm xung, đo tốc độ, đo tần số.
• Có đèn LED hiển thị trạng thái của từng đầu vào.

2.4. Khối Đầu Ra Số (Digital Output – DO)

Vị trí: Nằm ở phía dưới, bên phải của thiết bị.

Chức năng: Điều khiển các thiết bị ngoại vi như đèn báo, van điện từ, động cơ…

Đặc điểm:

• 6 đầu ra relay, chịu được dòng tải lên đến 2A.
• Có đèn LED hiển thị trạng thái của từng đầu ra.
• Đầu ra relay cho phép đóng cắt tải AC hoặc DC.

2.5. Khối Đầu Vào Tương Tự (Analog Input – AI)

Vị trí: Nằm ở phía dưới, bên trái của thiết bị.

Chức năng: Tiếp nhận tín hiệu tương tự từ các cảm biến đo lường như nhiệt độ, áp suất, mức chất lỏng…

Đặc điểm:

• 2 đầu vào tương tự, dải đo 0-10 V.
• Độ phân giải 10 bit.
• Có thể sử dụng để kết nối trực tiếp với các cảm biến analog hoặc các bộ chuyển đổi tín hiệu.

2.6. Cổng Truyền Thông (Communication Port)

Vị trí: Nằm ở phía dưới, chính giữa của thiết bị.

Chức năng: Cho phép PLC giao tiếp với máy tính, màn hình HMI, các PLC khác hoặc các thiết bị hỗ trợ PROFINET.

Đặc điểm:

• Hỗ trợ giao thức PROFINET (Ethernet), tốc độ truyền thông cao, ổn định và tin cậy.
• Có thể cấu hình địa chỉ IP, subnet mask, gateway…
• Cho phép lập trình, giám sát và chẩn đoán lỗi từ xa.

2.7. Khe Cắm Thẻ Nhớ (Memory Card Slot)

Vị trí: Nằm ở phía trên, chính giữa của thiết bị, dưới nắp bảo vệ.

Chức năng: Mở rộng dung lượng bộ nhớ chương trình, lưu trữ dữ liệu, sao lưu và phục hồi chương trình.

Đặc điểm:

• Hỗ trợ thẻ nhớ SIMATIC Memory Card.
• Dễ dàng tháo lắp và thay thế.

2.8. Đầu Nối Đất (Grounding Terminal)

• Vị trí: Nằm ở phía dưới cùng, bên trái của thiết bị.
• Chức năng: Kết nối đất cho thiết bị, đảm bảo an toàn và chống nhiễu điện từ.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7212-1AF40-0XB0

6ES7212-1AF40-0XB0 không chỉ là một bộ điều khiển lập trình đơn thuần, mà còn là một giải pháp tự động hóa toàn diện với nhiều tính năng ưu việt. Sản phẩm này được Siemens tích hợp những công nghệ tiên tiến nhất, mang đến cho người dùng khả năng điều khiển linh hoạt, chính xác và hiệu quả. Từ khả năng xử lý tín hiệu tốc độ cao đến việc hỗ trợ nhiều chuẩn truyền thông công nghiệp, 6ES7212-1AF40-0XB0 chắc chắn sẽ đáp ứng mọi nhu cầu của bạn trong việc xây dựng các hệ thống tự động hóa hiện đại. Thanhthienphu.vn tin rằng, với những tính năng vượt trội này, sản phẩm sẽ là chìa khóa giúp bạn mở ra cánh cửa của sự thành công trong kỷ nguyên công nghiệp 4.0, nâng cao năng lực cạnh tranh và phát triển bền vững.

3.1. Xử Lý Tín Hiệu Tốc Độ Cao (High Speed Counters – HSC)

Lợi ích: 6ES7212-1AF40-0XB0 hỗ trợ tính năng đếm xung tốc độ cao, lên tới 100kHz, cho phép các kỹ sư, nhà quản lý kỹ thuật dễ dàng triển khai các ứng dụng yêu cầu độ chính xác cao trong việc đếm sản phẩm, đo tốc độ quay của động cơ, đo tần số, hay xác định vị trí trong các hệ thống điều khiển chuyển động.

Ứng dụng thực tế:

• Trong dây chuyền đóng gói sản phẩm, HSC giúp đếm chính xác số lượng sản phẩm đi qua băng tải, đảm bảo độ chính xác trong khâu đóng gói và kiểm kê.
• Trong các hệ thống điều khiển động cơ servo, HSC giúp đo tốc độ quay của động cơ với độ chính xác cao, từ đó điều khiển vị trí và tốc độ của động cơ một cách chính xác.
• Trong ngành dệt may, HSC được sử dụng để đo chiều dài vải, đảm bảo độ chính xác trong quá trình cắt và may.

Ví dụ minh họa:

Một nhà máy sản xuất linh kiện điện tử cần đếm chính xác số lượng linh kiện được sản xuất trong một đơn vị thời gian. Nhờ có tính năng HSC, 6ES7212-1AF40-0XB0 có thể kết nối với cảm biến quang để đếm số lượng linh kiện đi qua băng tải với độ chính xác gần như tuyệt đối, sai số dưới 0.1%. Dữ liệu này sau đó được sử dụng để theo dõi năng suất và tối ưu hóa quy trình sản xuất.

3.2. Điều Khiển Vị Trí (Motion Control)

Lợi ích: Sản phẩm hỗ trợ các chức năng điều khiển vị trí cơ bản, cho phép điều khiển chính xác vị trí của các cơ cấu chấp hành như động cơ bước, động cơ servo.

Ứng dụng thực tế:

• Trong các máy CNC, tính năng điều khiển vị trí giúp di chuyển dao cắt theo đúng biên dạng đã được lập trình, tạo ra các sản phẩm có độ chính xác cao.
• Trong các cánh tay robot, tính năng này giúp robot di chuyển linh hoạt và chính xác đến các vị trí đã được lập trình sẵn để thực hiện các thao tác lắp ráp, hàn, sơn…
• Trong các hệ thống băng tải, điều khiển vị trí giúp di chuyển sản phẩm đến đúng vị trí mong muốn để thực hiện các công đoạn tiếp theo trong quy trình sản xuất.

Ví dụ minh họa:

Một xưởng cơ khí chế tạo máy cần gia công các chi tiết máy có biên dạng phức tạp. Bằng cách sử dụng 6ES7212-1AF40-0XB0 để điều khiển động cơ servo trên máy phay CNC, xưởng cơ khí có thể gia công các chi tiết máy với độ chính xác cao, dung sai dưới 0.01mm, đáp ứng yêu cầu khắt khe của khách hàng.

3.3. Điều Khiển PID

Lợi ích: Tích hợp sẵn các bộ điều khiển PID (Proportional-Integral-Derivative) cho phép duy trì ổn định các đại lượng vật lý như nhiệt độ, áp suất, lưu lượng… ở giá trị đặt mong muốn.

Ứng dụng thực tế:

• Trong các lò sấy công nghiệp, bộ điều khiển PID giúp duy trì nhiệt độ sấy ổn định, đảm bảo chất lượng sản phẩm đầu ra.
• Trong các hệ thống xử lý nước thải, bộ điều khiển PID giúp điều chỉnh lưu lượng hóa chất cần thiết để xử lý nước thải, đảm bảo hiệu quả xử lý và tiết kiệm chi phí hóa chất.
• Trong các hệ thống điều hòa không khí, bộ điều khiển PID giúp duy trì nhiệt độ phòng ổn định, mang lại sự thoải mái cho người sử dụng.

Ví dụ minh họa:

Một nhà máy sản xuất thực phẩm cần duy trì nhiệt độ trong lò nướng ở mức 180°C ± 2°C để đảm bảo chất lượng bánh. Nhờ có bộ điều khiển PID tích hợp trong 6ES7212-1AF40-0XB0, nhà máy có thể duy trì nhiệt độ lò nướng ổn định trong suốt quá trình nướng bánh, giúp bánh chín đều và đạt chất lượng cao.

3.4. Truyền Thông PROFINET

Lợi ích: Hỗ trợ chuẩn truyền thông PROFINET, một trong những chuẩn truyền thông Ethernet công nghiệp phổ biến nhất hiện nay, cho phép 6ES7212-1AF40-0XB0 dễ dàng kết nối và trao đổi dữ liệu với các thiết bị khác trong mạng.

Ứng dụng thực tế:

• Kết nối với màn hình HMI để giám sát và điều khiển hệ thống.
• Kết nối với các PLC khác để tạo thành một hệ thống điều khiển phân tán.
• Kết nối với các thiết bị đo lường, cảm biến, biến tần… hỗ trợ PROFINET.
• Kết nối với hệ thống SCADA để thu thập dữ liệu và giám sát toàn bộ nhà máy.

Ví dụ minh họa:

Một nhà máy sản xuất ô tô sử dụng 6ES7212-1AF40-0XB0 để điều khiển các robot hàn trong dây chuyền lắp ráp. Nhờ có PROFINET, PLC có thể giao tiếp với các robot, màn hình HMI và hệ thống SCADA một cách dễ dàng, cho phép giám sát và điều khiển toàn bộ quá trình hàn từ một trung tâm điều khiển duy nhất.

3.5. Bảo Mật Tích Hợp

Lợi ích: Cung cấp các tính năng bảo mật như bảo vệ chương trình bằng mật khẩu, bảo vệ quyền truy cập, giúp ngăn chặn các truy cập trái phép và bảo vệ tài sản trí tuệ của doanh nghiệp.

Ứng dụng thực tế:

• Ngăn chặn việc sao chép trái phép chương trình điều khiển.
• Giới hạn quyền truy cập vào các chức năng quan trọng của PLC.
• Bảo vệ hệ thống khỏi các cuộc tấn công mạng.

Ví dụ minh họa:

Một công ty phát triển phần mềm nhúng sử dụng 6ES7212-1AF40-0XB0 để điều khiển một thiết bị y tế quan trọng. Để bảo vệ sở hữu trí tuệ và đảm bảo an toàn cho bệnh nhân, công ty đã sử dụng các tính năng bảo mật tích hợp trong PLC để ngăn chặn việc sao chép trái phép chương trình và giới hạn quyền truy cập vào các chức năng quan trọng.

3.6. Web Server Tích Hợp

Lợi ích: Cho phép người dùng truy cập và giám sát PLC từ xa thông qua trình duyệt web, mang lại sự tiện lợi và linh hoạt trong việc vận hành và bảo trì hệ thống.

Ứng dụng thực tế:

• Giám sát trạng thái hoạt động của PLC từ xa.
• Xem các thông số của quá trình, các biến đầu vào/đầu ra.
• Chẩn đoán lỗi từ xa.
• Cập nhật chương trình điều khiển từ xa (với quyền truy cập phù hợp).

Ví dụ minh họa:

Một kỹ sư đang đi công tác xa nhưng cần kiểm tra trạng thái hoạt động của một dây chuyền sản xuất đang sử dụng 6ES7212-1AF40-0XB0. Thông qua tính năng Web Server, kỹ sư có thể truy cập vào PLC từ xa bằng máy tính xách tay hoặc điện thoại thông minh, xem các thông số của quá trình và chẩn đoán lỗi nếu có.

4. Hướng Dẫn Kết Nối Sản Phẩm 6ES7212-1AF40-0XB0 Với Phần Mềm

Để khai thác tối đa sức mạnh của 6ES7212-1AF40-0XB0, việc kết nối PLC với phần mềm lập trình là bước đầu tiên và quan trọng nhất. Quá trình này không chỉ đơn thuần là việc cắm cáp kết nối, mà còn là sự khởi đầu cho hành trình sáng tạo, nơi bạn có thể lập trình, cấu hình và tùy chỉnh PLC để đáp ứng mọi yêu cầu của hệ thống tự động hóa. Thanhthienphu.vn hiểu rằng, việc kết nối thành công sẽ mở ra cánh cửa đến với thế giới của những giải pháp điều khiển thông minh, linh hoạt và hiệu quả. Vì vậy, chúng tôi sẽ hướng dẫn bạn từng bước chi tiết, đảm bảo quá trình kết nối diễn ra suôn sẻ và nhanh chóng.

Bước 1: Chuẩn Bị Phần Cứng Và Phần Mềm

Phần Cứng:

• PLC 6ES7212-1AF40-0XB0
• Cáp Ethernet tiêu chuẩn (RJ45)
• Máy tính có cổng Ethernet
• Nguồn cấp 220VAC

Phần Mềm:

• Tải và cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản V15.1 trở lên từ trang web hỗ trợ của Siemens. Bạn cần có tài khoản Siemens Industry Online Support để tải phần mềm. TIA Portal là môi trường lập trình tích hợp cho các thiết bị tự động hóa của Siemens, bao gồm cả dòng PLC S7-1200.
• Đảm bảo máy tính đã được cài đặt driver cho card mạng Ethernet.

Bước 2: Kết Nối Phần Cứng

1. Cấp nguồn cho PLC 6ES7212-1AF40-0XB0 bằng cách kết nối PLC với nguồn điện 220VAC thông qua đầu nối nguồn ở phía trên, bên trái của thiết bị.
2. Kết nối cáp Ethernet từ cổng PROFINET (cổng mạng) trên PLC (nằm ở phía dưới, chính giữa của thiết bị) vào cổng Ethernet trên máy tính.

Bước 3: Cấu Hình Địa Chỉ IP Cho Máy Tính

1. Trên máy tính, mở Control Panel > Network and Internet > Network and Sharing Center > Change adapter settings.

2. Nhấp chuột phải vào biểu tượng kết nối Ethernet đang sử dụng, chọn Properties.

3. Chọn Internet Protocol Version 4 (TCP/IPv4), sau đó chọn Properties.

4. Chọn Use the following IP address và đặt các thông số như sau:

• IP address: 192.168.0.10 (hoặc bất kỳ địa chỉ IP nào trong dải 192.168.0.x, với x khác 1 và không trùng với các thiết bị khác trong mạng)
• Subnet mask: 255.255.255.0
• Default gateway: Để trống (không cần thiết lập)

5. Nhấn OK để lưu cài đặt.

Bước 4: Thiết Lập Kết Nối Trong TIA Portal

1. Mở phần mềm TIA Portal.

2. Tạo một project mới bằng cách chọn Create new project, đặt tên cho project và chọn đường dẫn lưu trữ, sau đó nhấn Create.

3. Chọn Configure a device > Add new device.

4. Trong cửa sổ Add new device, chọn Controllers > SIMATIC S7-1200 > CPU > CPU 1212C AC/DC/Rly > 6ES7212-1AF40-0XB0. Chọn đúng phiên bản firmware của PLC (có thể xem thông tin firmware trên tem nhãn của PLC hoặc trong phần Device Information của TIA Portal sau khi kết nối thành công). Sau đó nhấn Add.

5. Trong cửa sổ Project View, chọn Online > Extended go online.

6. Trong cửa sổ Extended go online, chọn các thông số sau:

• Type of the PG/PC interface: PN/IE
• PG/PC interface: Chọn card mạng Ethernet mà bạn đã kết nối với PLC.
• Connection to interface/subnet: Direct at slot ‘1’ X1

7. Nhấn Start search để tìm kiếm PLC.

8. Khi PLC được tìm thấy, chọn PLC đó và nhấn Go online.

Bước 5: Kiểm Tra Kết Nối

1. Sau khi kết nối thành công, biểu tượng PLC trong Project View sẽ chuyển sang màu xanh lá cây.
2. Bạn có thể kiểm tra trạng thái của PLC bằng cách chọn Online & diagnostics trong Project View. Tại đây, bạn có thể xem thông tin về PLC, trạng thái hoạt động, các lỗi nếu có, và các thông số khác.

5. Cách Lập Trình Sản Phẩm 6ES7212-1AF40-0XB0

Sau khi đã kết nối thành công PLC với phần mềm TIA Portal, bạn đã sẵn sàng bước vào thế giới lập trình đầy thú vị. Đây là nơi bạn có thể thỏa sức sáng tạo, biến những ý tưởng điều khiển của mình thành hiện thực. Với ngôn ngữ lập trình trực quan, linh hoạt cùng sự hỗ trợ mạnh mẽ từ TIA Portal, việc lập trình 6ES7212-1AF40-0XB0 sẽ trở nên dễ dàng và hiệu quả hơn bao giờ hết. Thanhthienphu.vn sẽ đồng hành cùng bạn, hướng dẫn chi tiết từng bước, giúp bạn nhanh chóng làm chủ quá trình lập trình và tạo ra những chương trình điều khiển tối ưu nhất.

Bước 1: Tạo Chương Trình Mới

1. Trong cửa sổ Project View của TIA Portal, chọn Program blocks > Add new block.
2. Chọn Organization block (OB) và chọn Main [OB1]. OB1 là khối chương trình chính, được thực thi theo chu kỳ.
3. Chọn ngôn ngữ lập trình mong muốn (LAD, FBD hoặc SCL). Đối với người mới bắt đầu, LAD (Ladder Diagram) là ngôn ngữ được khuyến khích sử dụng vì nó trực quan và dễ hiểu.
4. Nhấn OK để tạo khối chương trình.

Bước 2: Lập Trình Với Ngôn Ngữ LAD

Các phần tử cơ bản trong LAD:

• Tiếp điểm thường mở (–| |–): Đại diện cho một đầu vào (input) hoặc một biến nhớ (memory bit). Tiếp điểm sẽ đóng (ON) khi điều kiện logic của nó đúng (TRUE).
• Tiếp điểm thường đóng (–|/|–): Đại diện cho một đầu vào hoặc một biến nhớ. Tiếp điểm sẽ mở (OFF) khi điều kiện logic của nó đúng (TRUE).
• Cuộn dây (-( )-): Đại diện cho một đầu ra (output) hoặc một biến nhớ. Cuộn dây sẽ được kích hoạt (ON) khi nhánh logic dẫn đến nó đúng (TRUE).
• Hộp (Box): Đại diện cho các hàm, khối hàm hoặc các lệnh đặc biệt.

Ví dụ lập trình:

• Điều khiển một đầu ra (Q0.0) bằng một đầu vào (I0.0):

--| I0.0 |-----------------( Q0.0 )-

Khi đầu vào I0.0 được kích hoạt (ON), đầu ra Q0.0 sẽ được kích hoạt (ON).

• Tạo xung clock 1 giây:

--| SM0.5 |-|/| TON_1.Q |-| TON_1 |-|
|         |  TON_1.IN PT:=T#1s |  |
|         |--------------------|  |
|         |                    |
|         |                    |
|         |--------------------( TON_1.Q )-

SM0.5 là bit đặc biệt, luôn ON trong chu kỳ quét đầu tiên. TON_1 là timer dạng TON (Timer On Delay). Khi đầu vào IN của TON_1 được kích hoạt, đầu ra Q của TON_1 sẽ được kích hoạt sau một khoảng thời gian đặt trước (PT). Ở đây, PT được đặt là 1 giây.

Bước 3: Biên Dịch Chương Trình

1. Sau khi viết xong chương trình, nhấn vào biểu tượng Compile (hình bánh răng) trên thanh công cụ để biên dịch chương trình.
2. TIA Portal sẽ kiểm tra lỗi cú pháp và logic trong chương trình. Nếu có lỗi, TIA Portal sẽ hiển thị thông báo lỗi và vị trí lỗi trong cửa sổ Inspector. Bạn cần sửa lỗi trước khi tiếp tục.

Bước 4: Tải Chương Trình Xuống PLC

1. Đảm bảo PLC đang ở chế độ STOP.
2. Nhấn vào biểu tượng Download to device (mũi tên hướng xuống) trên thanh công cụ.
3. Trong cửa sổ Load preview, chọn Start all (nếu cần thiết) để chuyển PLC sang chế độ RUN sau khi tải chương trình.
4. Nhấn Load để bắt đầu tải chương trình xuống PLC.

Bước 5: Giám Sát Chương Trình

1. Sau khi tải chương trình xuống PLC, nhấn vào biểu tượng Go online (kính lúp) trên thanh công cụ.
2. Nhấn vào biểu tượng Monitoring on/off (mắt kính) để giám sát trạng thái của chương trình.
3. Bạn có thể theo dõi trạng thái của các đầu vào, đầu ra, biến nhớ và các khối hàm trong thời gian thực.
4. Bạn cũng có thể sử dụng các công cụ debug như Breakpoint, Step over, Step into để kiểm tra từng bước thực thi của chương trình.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6ES7212-1AF40-0XB0

Trong quá trình vận hành và sử dụng PLC 6ES7212-1AF40-0XB0, đôi khi bạn có thể gặp phải một số lỗi ngoài ý muốn. Đừng quá lo lắng, việc phát hiện và khắc phục lỗi là một phần tất yếu trong lĩnh vực tự động hóa. Thanhthienphu.vn hiểu rằng, những sự cố này có thể gây ra sự gián đoạn và ảnh hưởng đến hiệu quả sản xuất. Chính vì vậy, chúng tôi đã tổng hợp và cung cấp cho bạn những giải pháp khắc phục hiệu quả cho một số lỗi thường gặp, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường.

6.1. Lỗi Kết Nối Giữa PLC Và Máy Tính

Biểu hiện:

• Không thể tìm thấy PLC trong TIA Portal khi thực hiện chức năng “Go online”.
• Biểu tượng PLC trong Project View có màu xám hoặc màu đỏ.
• Xuất hiện thông báo lỗi “Connection failed” hoặc “PLC not found”.

Nguyên nhân:

• Cáp Ethernet bị lỏng hoặc hỏng.
• Địa chỉ IP của máy tính không cùng lớp mạng với PLC.
• Cài đặt tường lửa (firewall) trên máy tính chặn kết nối với PLC.
• Driver card mạng Ethernet bị lỗi hoặc chưa được cài đặt.

Cách khắc phục:

1. Kiểm tra cáp Ethernet, đảm bảo cáp được cắm chắc chắn vào cả PLC và máy tính. Thử thay thế bằng cáp Ethernet khác nếu cần.
2. Kiểm tra lại địa chỉ IP của máy tính, đảm bảo địa chỉ IP của máy tính nằm trong dải 192.168.0.x (với x khác 1) và subnet mask là 255.255.255.0.
3. Tạm thời tắt tường lửa trên máy tính để kiểm tra. Nếu PLC kết nối được sau khi tắt tường lửa, bạn cần cấu hình lại tường lửa để cho phép TIA Portal truy cập mạng.
4. Cập nhật driver card mạng Ethernet lên phiên bản mới nhất.
5. Thử khởi động lại máy tính và PLC.

6.2. Lỗi Chương Trình

Biểu hiện:

• PLC không hoạt động theo đúng logic đã lập trình.
• Đầu ra không được kích hoạt hoặc kích hoạt sai thời điểm.
• Xuất hiện thông báo lỗi trong cửa sổ Inspector của TIA Portal sau khi biên dịch chương trình.

Nguyên nhân:

• Lỗi cú pháp trong chương trình (ví dụ: sai tên biến, thiếu dấu chấm phẩy…).
• Lỗi logic trong chương trình (ví dụ: sai điều kiện so sánh, sử dụng sai khối hàm…).
• Chương trình quá lớn, vượt quá dung lượng bộ nhớ của PLC.

Cách khắc phục:

1. Kiểm tra kỹ chương trình, đặc biệt là những phần mới được thêm vào hoặc chỉnh sửa.
2. Sử dụng các công cụ debug trong TIA Portal (như Breakpoint, Step over, Step into) để theo dõi từng bước thực thi của chương trình và xác định vị trí lỗi.
3. Tham khảo tài liệu hướng dẫn sử dụng TIA Portal và tài liệu kỹ thuật của PLC để hiểu rõ hơn về các hàm, khối hàm và cách sử dụng chúng.
4. Nếu chương trình quá lớn, bạn có thể tối ưu hóa chương trình bằng cách sử dụng các biến nhớ thay vì các đầu vào/đầu ra trực tiếp, sử dụng các chương trình con (subroutine) để rút gọn code, hoặc nâng cấp lên PLC có dung lượng bộ nhớ lớn hơn.

6.3. Lỗi Phần Cứng

Biểu hiện:

• Đèn LED trên PLC không sáng hoặc nhấp nháy bất thường.
• PLC không phản hồi khi nhấn nút reset.
• PLC bị nóng bất thường.

Nguyên nhân:

• Nguồn cấp không ổn định hoặc không đúng điện áp.
• PLC bị hỏng do quá áp, quá dòng, quá nhiệt hoặc va đập mạnh.
• Module đầu vào/đầu ra bị lỗi.

Cách khắc phục:

1. Kiểm tra nguồn cấp cho PLC, đảm bảo nguồn cấp ổn định và đúng điện áp (85-264 VAC).
2. Kiểm tra nhiệt độ của PLC, đảm bảo PLC không bị quá nóng. Nếu PLC bị nóng bất thường, hãy tắt nguồn và để PLC nguội trước khi bật lại.
3. Nếu nghi ngờ module đầu vào/đầu ra bị lỗi, hãy thử thay thế bằng module khác để kiểm tra.
4. Nếu đã thử tất cả các cách trên mà PLC vẫn không hoạt động, có thể PLC đã bị hỏng. Liên hệ với nhà cung cấp hoặc trung tâm bảo hành để được hỗ trợ.

6.4. Lỗi Truyền Thông

Biểu hiện:

• Mất kết nối giữa PLC và màn hình HMI hoặc các thiết bị khác trong mạng PROFINET.
• Dữ liệu truyền thông bị lỗi hoặc không chính xác.

Nguyên nhân:

• Cáp mạng bị lỏng hoặc hỏng.
• Cấu hình địa chỉ IP hoặc subnet mask của các thiết bị trong mạng không chính xác.
• Nhiễu điện từ ảnh hưởng đến đường truyền.

Cách khắc phục:

1. Kiểm tra cáp mạng, đảm bảo cáp được cắm chắc chắn và không bị hư hỏng.
2. Kiểm tra lại cấu hình địa chỉ IP và subnet mask của tất cả các thiết bị trong mạng, đảm bảo các thiết bị có địa chỉ IP duy nhất và cùng lớp mạng.
3. Sử dụng cáp mạng chống nhiễu hoặc di chuyển cáp mạng ra xa các nguồn gây nhiễu.
