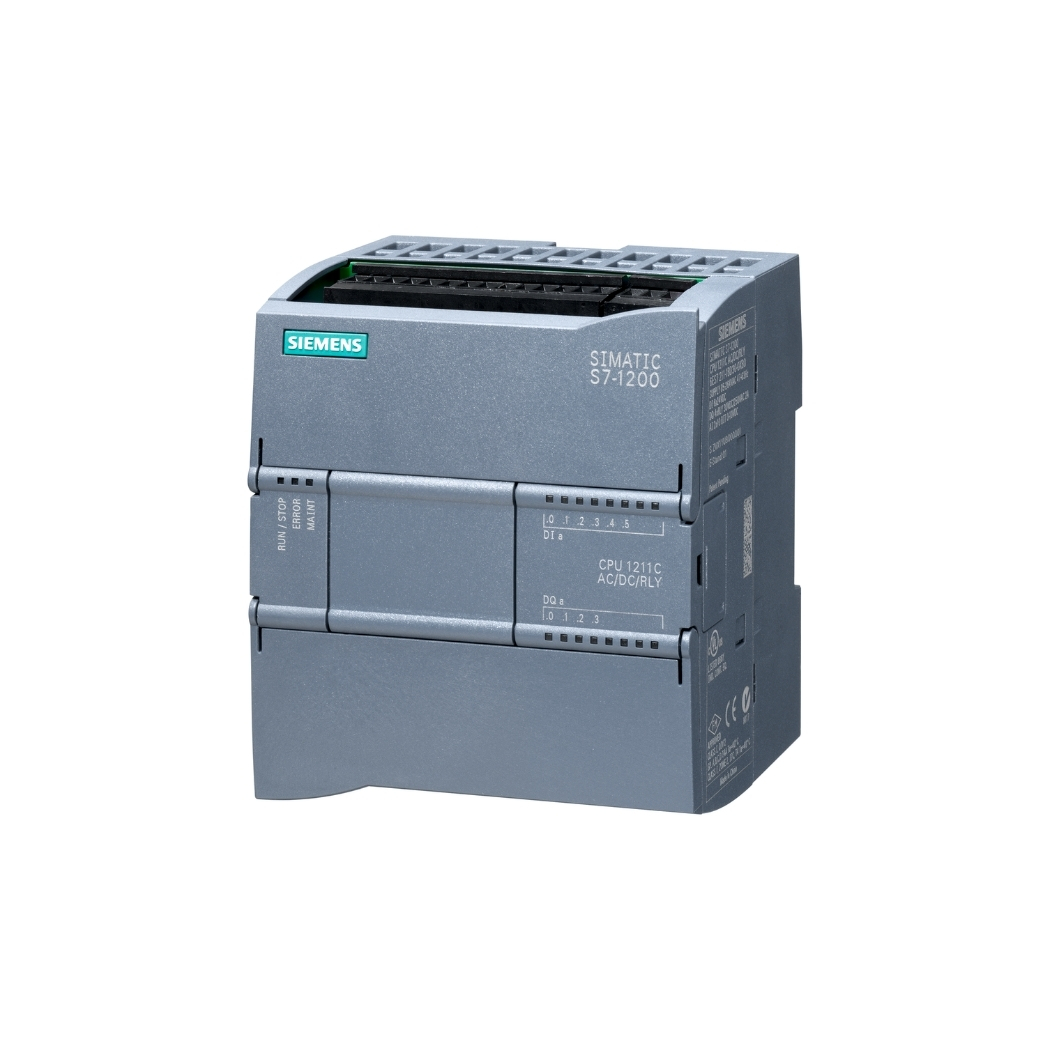

6ES7211-1BE40-0XB0 – SIMATIC S7-1200 Compact CPU 1211C AC/DC/RELAY Siemens thuộc dòng SIMATIC S7-1200, mã CPU 1211C (Compact) với cấu hình AC/DC/Relay, tích hợp sẵn 6 ngõ vào số 24V DC, 4 ngõ ra Relay 2A và 2 ngõ vào Analog 0-10V DC, vận hành với nguồn cấp AC dải rộng 85-264V (47-63 Hz), dung lượng bộ nhớ chương trình/dữ liệu 50 KB.
1. Cấu tạo sản phẩm
PLC 6ES7211-1BE40-0XB0 được thiết kế như một khối vững chắc, tối ưu hóa cho các ứng dụng công nghiệp đa dạng với các thành phần cấu tạo chính như sau:
| Thành phần |
Đặc điểm và chức năng |
| Khối xử lý trung tâm (CPU) |
Được ví như “trái tim” của hệ thống, tích hợp CPU 1211C giúp thực hiện các phép tính logic, quản lý hoạt động và điều khiển I/O với tốc độ xử lý nhanh chóng, chính xác. |
| Bộ nhớ |
Bộ nhớ chương trình: 75 KB – Không gian rộng rãi để lưu trữ các chương trình điều khiển phức tạp.
Bộ nhớ dữ liệu: 50 KB – Lưu trữ dữ liệu tạm thời, các biến và kết quả trung gian trong quá trình vận hành. |
| Đầu vào/ra số (Digital I/O) |
6 đầu vào số: Tiếp nhận tín hiệu dạng ON/OFF từ các thiết bị ngoại vi (cảm biến, nút nhấn, công tắc hành trình).
4 đầu ra số: Sử dụng Relay để đóng/ngắt trực tiếp các thiết bị chấp hành như động cơ, van điện từ, đèn báo. |
| Đầu vào tương tự (Analog Input) |
Tích hợp sẵn 2 đầu vào tương tự, hỗ trợ nhận tín hiệu điện áp trong dải 0-10V từ các cảm biến đo lường (nhiệt độ, áp suất, mức chất lỏng). |
| Cổng truyền thông PROFINET |
Hỗ trợ giao thức truyền thông tốc độ cao, giúp kết nối PLC với hệ thống mạng lưới tự động hóa (màn hình HMI, máy tính, biến tần và các PLC khác) một cách ổn định và tin cậy. |
| Nguồn cấp |
Hoạt động với nguồn điện áp 24 V DC, đảm bảo tiêu chuẩn an toàn công nghiệp và khả năng tiết kiệm năng lượng hiệu quả. |
| Vỏ bảo vệ |
Chế tạo từ vật liệu nhựa cao cấp với độ bền vượt trội, khả năng chống va đập và chống bụi tốt, giúp bảo vệ tối đa các linh kiện điện tử bên trong. |
| Đèn LED báo trạng thái |
Hệ thống đèn hiển thị trực quan trạng thái hoạt động của PLC, hỗ trợ người dùng giám sát vận hành và phát hiện lỗi nhanh chóng. |
2. Các tính năng chính của sản phẩm
PLC 6ES7211-1BE40-0XB0 sở hữu những tính năng vượt trội, khẳng định vị thế là lựa chọn lý tưởng cho các ứng dụng điều khiển tự động hóa hiện đại.
Điểm nhấn đầu tiên nằm ở hiệu suất xử lý mạnh mẽ với tốc độ thực thi lệnh chỉ 0.08 µs, đảm bảo khả năng đáp ứng nhanh chóng và chính xác mọi yêu cầu điều khiển khắt khe nhất, đặc biệt là trong các ứng dụng thời gian thực. Theo nghiên cứu của Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ (NIST), việc ứng dụng các dòng PLC có tốc độ xử lý cao như vậy giúp giảm thời gian chu kỳ sản xuất lên đến 20%, từ đó gia tăng đáng kể năng lực cạnh tranh cho doanh nghiệp.
Song song với tốc độ xử lý, thiết bị cung cấp bộ nhớ chương trình 75 KB và bộ nhớ dữ liệu 50 KB, cho phép các kỹ sư và kỹ thuật viên thoải mái triển khai các thuật toán phức tạp và lưu trữ lượng dữ liệu lớn mà không lo ngại về giới hạn không gian.
Về khả năng tích hợp phần cứng, sản phẩm giúp tối ưu hóa chi phí đầu tư và không gian lắp đặt nhờ trang bị sẵn 6 đầu vào số, 4 đầu ra số và 2 đầu vào tương tự. Việc tích hợp này không chỉ đơn giản hóa quá trình thi công mà còn giảm thiểu đáng kể diện tích tủ điện.
Điểm mạnh tiếp theo là khả năng kết nối mạng linh hoạt qua giao thức PROFINET, cho phép trao đổi dữ liệu mượt mà với màn hình HMI, máy tính và các bộ biến tần. Theo báo cáo từ Hiệp hội Tự động hóa Công nghiệp (Automation.com), PROFINET hiện được sử dụng bởi hơn 40 triệu thiết bị trên toàn cầu, điều này đảm bảo tính tương thích cao, sự đồng bộ và khả năng mở rộng hệ thống dễ dàng cho doanh nghiệp trong tương lai.
Bên cạnh sức mạnh phần cứng, thiết kế và trải nghiệm người dùng cũng được Siemens chú trọng đặc biệt. Với kích thước nhỏ gọn 90 x 100 x 75 mm và lớp vỏ làm từ vật liệu cao cấp chịu va đập, thiết bị hoạt động bền bỉ và ổn định ngay cả trong những môi trường công nghiệp khắc nghiệt. Việc lập trình trở nên trực quan và thuận tiện hơn nhờ phần mềm STEP 7 Basic hoặc Professional trong môi trường TIA Portal, với giao diện thân thiện giúp ngay cả những kỹ sư mới vào nghề cũng có thể nhanh chóng tiếp cận.
Cuối cùng, độ tin cậy của sản phẩm được bảo chứng bởi các tiêu chuẩn chất lượng quốc tế khắt khe như CE, UL, CSA, mang lại sự an tâm tuyệt đối về độ an toàn và tuổi thọ cho hệ thống vận hành.
3. Hướng dẫn kết nối sản phẩm với phần mềm
Để kết nối PLC 6ES7211-1BE40-0XB0 với phần mềm lập trình, bạn cần thực hiện các bước sau:
Bước 1: Chuẩn bị phần cứng
Quá trình kết nối bắt đầu bằng việc chuẩn bị đầy đủ các thiết bị và phần mềm cần thiết, trong đó máy tính phải được cài đặt sẵn phần mềm STEP 7 Basic hoặc STEP 7 Professional tích hợp trong môi trường TIA Portal. Về mặt kết nối vật lý, người dùng cần sử dụng một cáp Ethernet tiêu chuẩn để liên kết thiết bị, với một đầu cáp cắm vào cổng PROFINET trên PLC và đầu còn lại kết nối với cổng Ethernet của máy tính hoặc switch mạng. Cuối cùng, hãy đảm bảo cấp nguồn điện áp 24 V DC ổn định để PLC sẵn sàng cho quá trình cấu hình.
Bước 2: Cài đặt địa chỉ IP cho PLC
Sau khi phần cứng đã sẵn sàng, thao tác tiếp theo được thực hiện trực tiếp trên thiết bị thông qua các nút điều hướng để truy cập vào menu cài đặt hệ thống. Tại đây, người dùng cần tìm đến mục cấu hình mạng để thiết lập địa chỉ IP tĩnh cho PLC, ví dụ đặt IP là 192.168.0.1 cùng Subnet mask là 255.255.255.0. Sau khi nhập xong các thông số mạng, hãy lưu lại cài đặt và tiến hành khởi động lại PLC để các thay đổi này chính thức có hiệu lực.
Bước 3: Thiết lập kết nối trong phần mềm TIA Portal
Bước cuối cùng được thực hiện trên giao diện phần mềm, bắt đầu bằng việc mở TIA Portal để tạo dự án mới hoặc mở dự án hiện có. Trong cửa sổ “Devices & networks”, người dùng chọn chức năng “Add new device”, tìm chọn dòng PLC S7-1200 đúng với mã model 6ES7211-1BE40-0XB0 và kéo thả thiết bị vào giao diện “Network view”. Tiếp theo, nhấp đúp vào biểu tượng PLC để mở cửa sổ “Device configuration”, truy cập vào mục “PROFINET interface” rồi chọn “Ethernet addresses” để nhập chính xác địa chỉ IP đã thiết lập ở bước trước. Để hoàn tất, chỉ cần nhấp chuột phải vào biểu tượng PLC trong “Network view” và chọn lệnh “Go online”, phần mềm sẽ tự động tìm kiếm và thiết lập kết nối với thiết bị.
4. Cách lập trình sản phẩm
PLC 6ES7211-1BE40-0XB0 được lập trình bằng phần mềm STEP 7 trong môi trường TIA Portal, sử dụng các ngôn ngữ lập trình LAD (Ladder Diagram), FBD (Function Block Diagram), và SCL (Structured Control Language). Dưới đây là hướng dẫn cơ bản để tạo một chương trình đơn giản:
Bước 1: Tạo project mới và cấu hình phần cứng
Bắt đầu quy trình bằng việc khởi động phần mềm TIA Portal và tiến hành tạo một project mới để quản lý toàn bộ dữ liệu. Sau khi project được khởi tạo, người dùng cần thêm thiết bị PLC 6ES7211-1BE40-0XB0 vào danh sách thiết bị và thực hiện các bước cấu hình phần cứng chi tiết giống như hướng dẫn đã thực hiện ở phần kết nối trước đó để đảm bảo tính đồng bộ cho hệ thống.
Bước 2: Tạo chương trình chính (OB1)
Tại cây thư mục quản lý project bên trái giao diện, hãy tìm và truy cập vào thư mục “Program blocks”. Tiếp theo, nhấp đúp chuột vào mục “Add new block” và lựa chọn loại khối là “Organization block (OB)” để tạo khối tổ chức chính. Tại bước này, người lập trình cần đặt tên định danh cho OB là “Main” và lựa chọn ngôn ngữ lập trình phù hợp với nhu cầu, ví dụ như ngôn ngữ thang (LAD).
Bước 3: Viết chương trình
Quá trình xây dựng logic điều khiển được thực hiện bằng cách sử dụng các thanh công cụ có sẵn để kéo thả các tiếp điểm, cuộn dây và các khối hàm vào vùng làm việc. Ví dụ, để thiết kế một mạch logic đơn giản nhằm điều khiển đầu ra Q0.0 thông qua tín hiệu đầu vào I0.0, bạn có thể thêm một tiếp điểm thường mở (Normally Open Contact) đại diện cho I0.0 và một cuộn dây (Output Coil) đại diện cho Q0.0. Sau khi sắp xếp các linh kiện, hãy nối dây các phần tử lại với nhau để hình thành nên mạch logic hoàn chỉnh theo yêu cầu.
Bước 4: Gán địa chỉ cho các đầu vào/ra
Sau khi sơ đồ mạch đã được vẽ xong, người dùng cần nhấp đúp vào từng tiếp điểm và cuộn dây để thiết lập địa chỉ tương ứng với các cổng vào/ra vật lý thực tế trên PLC. Cụ thể trong ví dụ này, hãy tiến hành gán địa chỉ I0.0 cho tiếp điểm thường mở và địa chỉ Q0.0 cho cuộn dây để phần mềm có thể nhận diện và điều khiển đúng thiết bị ngoại vi.
Bước 5: Biên dịch và tải chương trình xuống PLC
Để đảm bảo chương trình không có lỗi cú pháp hay logic, hãy nhấp vào biểu tượng “Compile” để hệ thống tự động kiểm tra toàn bộ mã nguồn. Nếu quá trình biên dịch báo thành công và không có lỗi, tiếp tục nhấp vào biểu tượng “Download to device” để bắt đầu quy trình nạp dữ liệu, sau đó chọn thiết lập kết nối với PLC và nhấn nút “Load” để ghi chương trình vào bộ nhớ thiết bị.
Bước 6: Chạy chương trình và kiểm tra
Bước cuối cùng là kiểm nghiệm hoạt động thực tế bằng cách chuyển PLC sang chế độ RUN. Lúc này, hãy thử kích hoạt tín hiệu tại đầu vào I0.0 và quan sát trạng thái phản hồi của đầu ra Q0.0. Nếu đầu ra Q0.0 bật sáng đồng thời khi I0.0 được kích hoạt, điều đó chứng tỏ chương trình đã được lập trình chính xác và hệ thống đang vận hành đúng theo thiết kế.
5. Khắc phục một số lỗi thường gặp
Trong quá trình sử dụng PLC 6ES7211-1BE40-0XB0, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Lỗi: PLC không lên nguồn
Hiện tượng này thường xuất phát từ việc nguồn cấp gặp sự cố, dây dẫn bị lỏng, đứt hoặc bản thân thiết bị đã bị hư hỏng phần cứng. Để khắc phục, kỹ thuật viên cần ưu tiên kiểm tra lại độ ổn định của nguồn cấp 24 V DC và rà soát kỹ hệ thống dây dẫn để đảm bảo các kết nối chắc chắn, không bị đứt gãy. Trong trường hợp đã xác minh nguồn điện và dây dẫn đều bình thường mà thiết bị vẫn không khởi động, khả năng cao là PLC đã bị hỏng và cần được thay thế mới.
Lỗi: Không kết nối được với PLC
Nguyên nhân dẫn đến tình trạng mất kết nối thường do cài đặt sai địa chỉ IP, cáp mạng bị lỗi hoặc cấu hình trong phần mềm chưa chính xác. Quá trình xử lý bắt đầu bằng việc đối chiếu địa chỉ IP của PLC và máy tính để chắc chắn chúng đang nằm cùng dải mạng, đồng thời kiểm tra chất lượng cáp mạng hoặc thử thay thế bằng dây cáp khác. Ngoài ra, người dùng cần rà soát lại cấu hình kết nối trong phần mềm TIA Portal để đảm bảo đã chọn đúng cổng giao tiếp và nhập đúng địa chỉ IP của thiết bị.
Lỗi: Chương trình không chạy đúng
Khi chương trình vận hành không như mong muốn, vấn đề có thể nằm ở lỗi logic, việc gán sai địa chỉ đầu vào/ra hoặc do hư hỏng từ các thiết bị ngoại vi. Để giải quyết, người dùng nên kiểm tra lại logic chương trình thông qua chức năng “Online & diagnostics” trong TIA Portal để theo dõi thời gian thực trạng thái các biến và khối hàm. Song song đó, cần xác minh việc gán địa chỉ I/O có khớp với địa chỉ vật lý hay không và kiểm tra tình trạng hoạt động của các cảm biến, cơ cấu chấp hành đang kết nối với hệ thống.
Lỗi: Đèn LED báo lỗi
Nguyên nhân cụ thể gây ra lỗi này sẽ phụ thuộc vào mã hiệu, màu sắc hoặc tần suất nhấp nháy hiển thị trên đèn LED của thiết bị. Cách khắc phục hiệu quả nhất là tham khảo tài liệu hướng dẫn sử dụng chính hãng của PLC để tra cứu bảng mã lỗi, từ đó xác định chính xác vấn đề và áp dụng phương án xử lý tương ứng theo khuyến cáo của nhà sản xuất.
6. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang tìm kiếm một giải pháp tự động hóa hiệu quả, tin cậy cho doanh nghiệp của mình. Bạn mong muốn nâng cao năng suất, giảm thiểu chi phí và tăng cường khả năng cạnh tranh. Vậy thì PLC 6ES7211-1BE40-0XB0 chính là sự lựa chọn hoàn hảo dành cho bạn.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm PLC 6ES7211-1BE40-0XB0 chính hãng với giá cả cạnh tranh, mà còn mang đến cho bạn sự hỗ trợ tận tâm và chuyên nghiệp nhất. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi sẵn sàng tư vấn cho bạn giải pháp tự động hóa phù hợp nhất với nhu cầu thực tế của doanh nghiệp, từ khâu lựa chọn thiết bị, thiết kế hệ thống, lập trình, cho đến lắp đặt và bảo trì.
Đến với thanhthienphu.vn, bạn sẽ nhận được:
- Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết cung cấp PLC Siemens 6ES7211-1BE40-0XB0 chính hãng, đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
- Giá cả hợp lý: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ tư vấn chuyên nghiệp: Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn, giúp bạn lựa chọn được sản phẩm và giải pháp phù hợp nhất.
- Hỗ trợ kỹ thuật tận tình: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.
- Bảo hành uy tín: Sản phẩm PLC 6ES7211-1BE40-0XB0 được bảo hành chính hãng 12 tháng, giúp bạn an tâm sử dụng.
Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt.
Địa chỉ của chúng tôi: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
