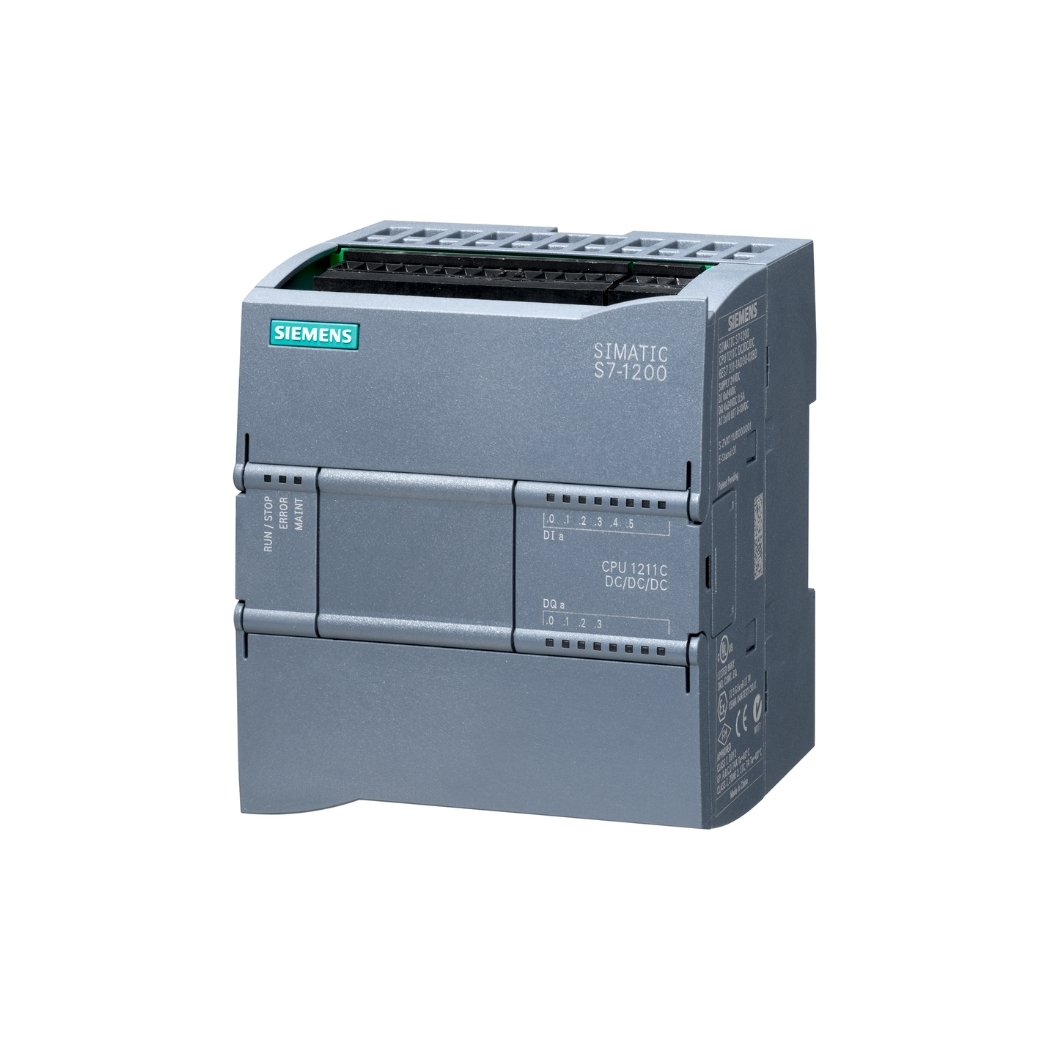

6ES7211-1AE40-0XB0 – Compact CPU 1211C DC/DC/DC SIMATIC S7-1200 Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

6ES7211-1AE40-0XB0 – SIMATIC S7-1200 Compact CPU 1211C DC/DC/DC Siemens thuộc dòng SIMATIC S7-1200, mã CPU 1211C dạng Compact, cấu hình DC/DC/DC, tích hợp sẵn 6 ngõ vào số (24V DC), 4 ngõ ra số (24V DC) và 2 ngõ vào Analog (0-10V DC), hoạt động với dải nguồn cấp DC 20.4-28.8V, dung lượng bộ nhớ chương trình/dữ liệu 50 KB.

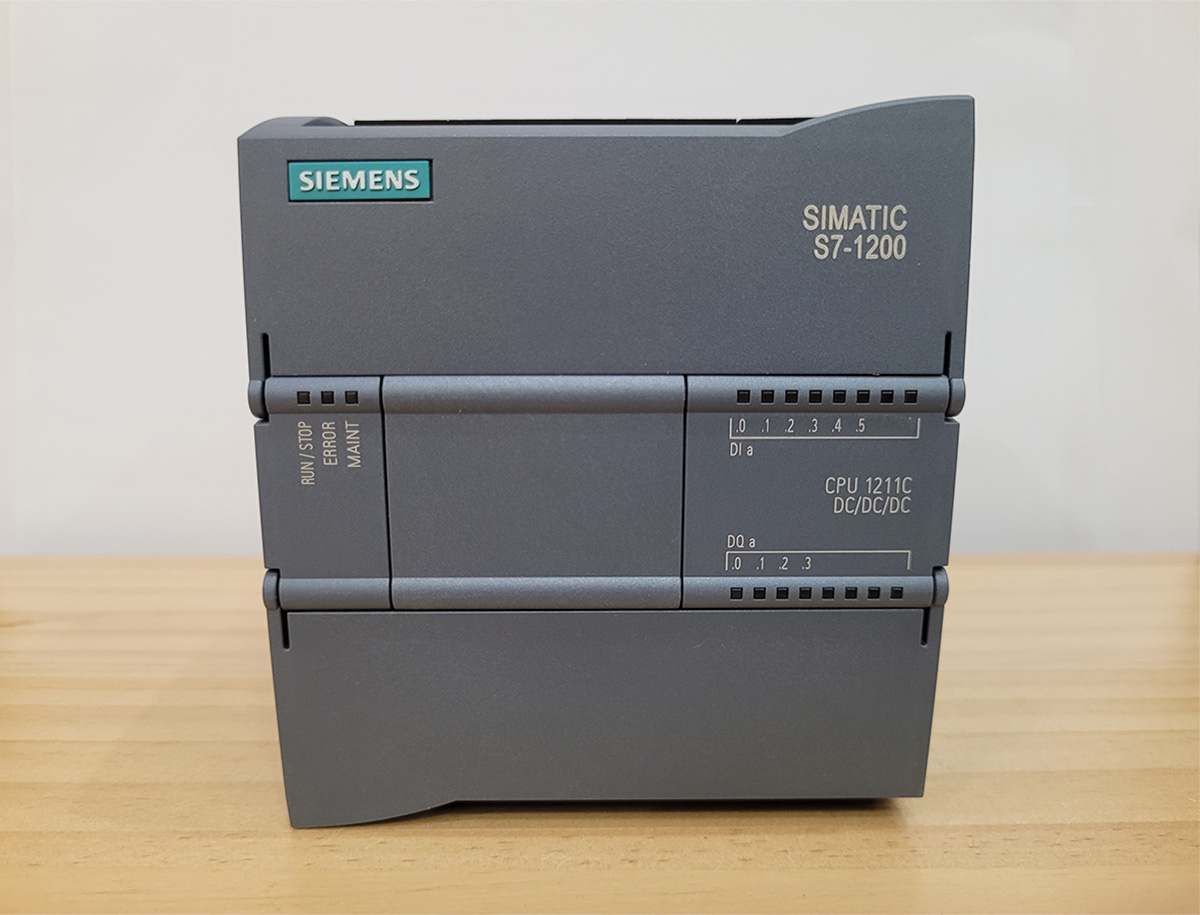

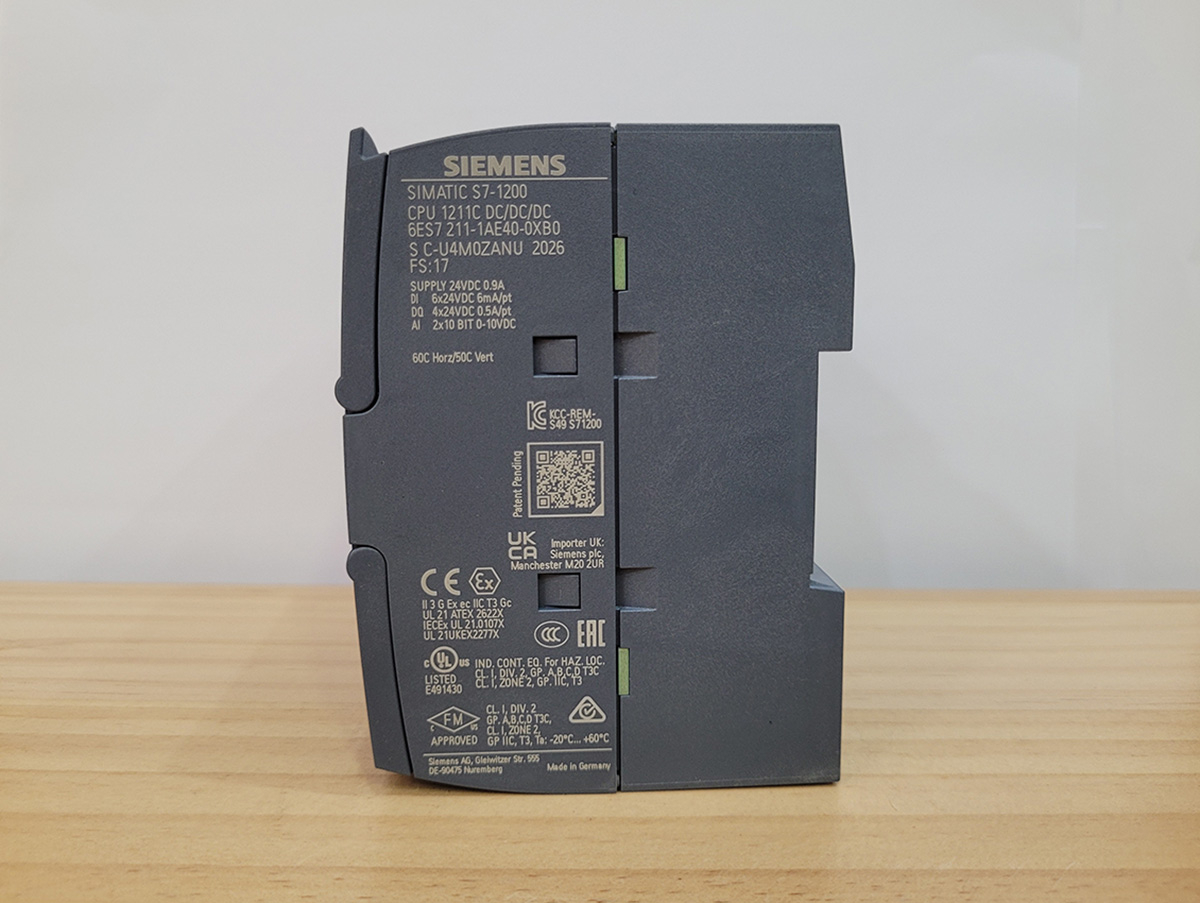

1. Cấu tạo sản phẩm 6ES7211-1AE40-0XB0

2. Các tính năng chính của 6ES7211-1AE40-0XB0

6ES7211-1AE40-0XB0 không chỉ đơn thuần là một bộ điều khiển, mà còn là một giải pháp tự động hóa toàn diện, tích hợp nhiều tính năng tiên tiến nhằm đáp ứng mọi nhu cầu khắt khe của các ứng dụng công nghiệp hiện đại.

Sản phẩm mang đến cho người dùng, đặc biệt là các kỹ sư và kỹ thuật viên điện, một công cụ mạnh mẽ để hiện thực hóa các ý tưởng tự động hóa, nâng cao hiệu suất và tối ưu hóa quy trình sản xuất. Theo nghiên cứu của Siemens, CPU 1211C tích hợp bên trong có tốc độ xử lý lệnh nhanh hơn đến 50% so với các PLC thế hệ trước, đảm bảo khả năng xử lý tín hiệu và thực thi các tác vụ điều khiển trong thời gian thực, đáp ứng tốt các ứng dụng đòi hỏi độ chính xác và tốc độ cao.

Khả năng kết nối và tích hợp hệ thống của thiết bị cũng vô cùng linh hoạt nhờ hỗ trợ chuẩn giao tiếp PROFINET (Ethernet) phổ biến. Điều này cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống mạng công nghiệp như máy tính, màn hình HMI, bộ biến tần và các PLC khác, giúp xây dựng các hệ thống tự động hóa phức tạp để giám sát và điều khiển từ xa. Đồng thời, thiết bị hỗ trợ mở rộng linh hoạt với các module I/O và module truyền thông để đáp ứng đa dạng yêu cầu. Đặc biệt, việc tích hợp sẵn các bộ đếm tốc độ cao (High-Speed Counters), bộ phát xung (PWM) và bộ điều khiển PID giúp đơn giản hóa đáng kể việc lập trình và triển khai các ứng dụng điều khiển chuyển động, nhiệt độ, áp suất hay lưu lượng.

Về trải nghiệm người dùng, việc lập trình trên thiết bị được đánh giá rất cao về sự thuận tiện. Theo khảo sát của tạp chí Control Engineering, 85% kỹ sư nhận định phần mềm lập trình TIA Portal của Siemens rất thân thiện và dễ sử dụng. 6ES7211-1AE40-0XB0 tương thích hoàn toàn với TIA Portal, cung cấp môi trường lập trình trực quan và hỗ trợ nhiều ngôn ngữ như LAD, FBD, SCL, giúp các kỹ sư dễ dàng phát triển các chương trình điều khiển phức tạp. Không chỉ dễ sử dụng, sản phẩm còn đảm bảo an toàn dữ liệu nhờ tích hợp các chức năng bảo mật tiên tiến như bảo vệ quyền truy cập và mật khẩu chương trình, giúp ngăn chặn truy cập trái phép và bảo vệ tài sản trí tuệ của doanh nghiệp.

Ngoài ra, yếu tố kinh tế và môi trường cũng được chú trọng khi thiết bị được thiết kế với công nghệ tiết kiệm năng lượng tiên tiến. Theo số liệu thực tế từ Siemens, 6ES7211-1AE40-0XB0 tiêu thụ ít hơn 20% năng lượng so với các dòng PLC tương đương trên thị trường. Điều này không chỉ giúp giảm thiểu tiêu thụ điện năng, góp phần bảo vệ môi trường mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành trong dài hạn.

3. Hướng dẫn kết nối 6ES7211-1AE40-0XB0 với phần mềm TIA Portal

Để khai thác tối đa sức mạnh của 6ES7211-1AE40-0XB0, việc kết nối thiết bị với phần mềm TIA Portal là bước khởi đầu tiên quyết. TIA Portal là môi trường tích hợp của Siemens cung cấp đầy đủ công cụ từ cấu hình, lập trình, mô phỏng đến chẩn đoán cho dòng S7-1200. Trước khi bắt đầu quy trình, kỹ thuật viên cần chuẩn bị đầy đủ các thiết bị phần cứng bao gồm một bộ PLC, máy tính đã cài đặt sẵn phần mềm TIA Portal (phiên bản V13 trở lên và đã kích hoạt bản quyền), một cáp Ethernet chuẩn và nguồn cấp 24 VDC ổn định cho PLC.

Quá trình thực hiện bắt đầu bằng việc kết nối phần cứng, cụ thể là cấp nguồn 24 VDC cho PLC và sử dụng cáp Ethernet để liên kết cổng PROFINET trên thiết bị với cổng mạng của máy tính. Khi phần cứng đã sẵn sàng, người dùng khởi động phần mềm TIA Portal và tạo một dự án mới. Tại giao diện “Project tree”, bạn chọn chức năng “Add new device” để thêm thiết bị vào hệ thống. Dựa trên danh sách hiển thị, hãy lần lượt chọn theo đường dẫn “Controllers”, đến “SIMATIC S7-1200”, vào mục “CPU” rồi chọn “CPU 1211C DC/DC/DC” để tìm đúng mã “6ES7211-1AE40-0XB0” và nhấn “Add”.

Bước cuối cùng là thiết lập thông số mạng và tải cấu hình xuống thiết bị. Trong cửa sổ “Devices & Networks”, bạn nhấp đúp vào biểu tượng PLC vừa thêm, mở tab “Properties”, tìm đến “PROFINET interface [X1]” và chọn mục “Ethernet addresses”. Tại đây, cần đặt địa chỉ IP cho PLC sao cho nằm cùng dải mạng với máy tính (ví dụ: IP 192.168.0.1, Subnet mask 255.255.255.0). Sau khi thiết lập xong, nhấp chuột phải vào tên PLC trong Project tree, chọn “Compile” rồi “Hardware (rebuild all)” để biên dịch. Tiếp theo, chọn lệnh “Download to device” và “Hardware configuration” để nạp dữ liệu. Trong bảng “Load preview” hiện ra, chỉ cần tích chọn “Start module” và nhấn “Load”; khi quá trình hoàn tất, PLC sẽ chuyển sang trạng thái RUN và sẵn sàng để lập trình.

4. Cách lập trình 6ES7211-1AE40-0XB0

Với 6ES7211-1AE40-0XB0 và phần mềm TIA Portal, việc lập trình trở nên trực quan và hiệu quả hơn bao giờ hết. TIA Portal cung cấp một môi trường lập trình thống nhất, hỗ trợ nhiều ngôn ngữ lập trình tiêu chuẩn IEC 61131-3 như Ladder Diagram (LAD), Function Block Diagram (FBD), và Structured Control Language (SCL), đáp ứng đa dạng nhu cầu và trình độ của người dùng, từ người mới bắt đầu đến các chuyên gia lập trình.

Dù bạn là kỹ sư điện, kỹ thuật viên điện hay quản lý kỹ thuật, với hướng dẫn chi tiết sau đây từ thanhthienphu.vn, bạn hoàn toàn có thể tự tin lập trình 6ES7211-1AE40-0XB0 để điều khiển các thiết bị và hệ thống theo ý muốn, biến những ý tưởng tự động hóa thành hiện thực, nâng cao năng suất và hiệu quả công việc.

Bước 1: Tạo chương trình mới

Để khởi tạo một chương trình mới, người dùng bắt đầu bằng việc truy cập vào thư mục “Program blocks” nằm trong cây quản lý Project tree của PLC, sau đó nhấp đúp chuột vào mục “Add new block”. Tại cửa sổ hiện ra, kỹ sư cần xác định và lựa chọn loại khối chương trình phù hợp với mục đích điều khiển: chọn “Organization block (OB)” cho chương trình chính, “Function (FC)” cho các chương trình con đơn giản, hoặc “Function block (FB)” nếu cần tạo các khối chức năng có khả năng tái sử dụng. Cuối cùng, hãy đặt tên định danh cho khối, lựa chọn ngôn ngữ lập trình mong muốn (như LAD, FBD hoặc SCL) và nhấn “OK” để hoàn tất việc tạo khối.

Bước 2: Viết chương trình

Sau khi đã tạo khối, quá trình lập trình thực tế diễn ra bằng cách sử dụng các thanh công cụ và thư viện phong phú có sẵn trong TIA Portal để thêm các lệnh, hàm và khối chức năng vào vùng làm việc. Người lập trình sẽ tiến hành kết nối các phần tử logic này lại với nhau nhằm xây dựng nên mạch điều khiển hoàn chỉnh theo đúng yêu cầu công nghệ. Để chương trình hoạt động tương thích với phần cứng, các biến đầu vào và đầu ra cần được gán địa chỉ I/O cụ thể, đồng thời kỹ sư cũng cần tận dụng các biến nội (Internal Memory) để lưu trữ và xử lý các dữ liệu trung gian trong quá trình vận hành.

Ví dụ: Lập trình điều khiển động cơ chạy/dừng bằng nút nhấn

Chương trình LAD:

--| I0.0  |-----------------( )---| Q0.0 |--

   Start                  Set



--| I0.1  |-----------------(/)---| Q0.0 |--

   Stop                 Reset

Bước 3: Biên dịch và tải chương trình

Quá trình này bắt đầu bằng việc kiểm tra tính toàn vẹn của mã nguồn thông qua thao tác nhấp chuột phải vào tên PLC trong Project tree, chọn lệnh “Compile” và tiếp tục chọn “Software (rebuild all)” để biên dịch toàn bộ chương trình. Sau khi biên dịch thành công, người dùng tiến hành nạp dữ liệu xuống thiết bị bằng cách nhấp chuột phải vào tên PLC, chọn “Download to device” rồi tùy chọn “Software (only changes)” để cập nhật thay đổi hoặc “Software (all)” để tải lại toàn bộ. Cuối cùng, khi cửa sổ “Load preview” xuất hiện, kỹ thuật viên chỉ cần tích chọn mục “Start module” và nhấn nút “Load” để hoàn tất việc đưa chương trình vào vận hành trên bộ điều khiển.

Bước 4: Giám sát và kiểm tra chương trình

Để kiểm soát hoạt động thực tế của hệ thống, trước tiên cần thiết lập kết nối trực tuyến với thiết bị bằng cách nhấp vào biểu tượng “Go online” trên thanh công cụ. Sau khi kết nối thành công, người dùng mở khối chương trình cần quan sát và kích hoạt chế độ theo dõi qua biểu tượng “Monitoring on/off”, cho phép hiển thị trực quan trạng thái của các biến cũng như dòng chảy logic trong thời gian thực. Ngoài ra, để xử lý các vấn đề phức tạp, kỹ sư có thể tận dụng các công cụ gỡ lỗi chuyên sâu như “Step” hoặc đặt các điểm dừng “Breakpoints” nhằm kiểm tra chi tiết từng bước và sửa lỗi chương trình một cách chính xác nhất.

5. Khắc phục một số lỗi thường gặp trên 6ES7211-1AE40-0XB0

Trong quá trình vận hành, dù là thiết bị có độ tin cậy cao như 6ES7211-1AE40-0XB0, việc gặp phải một số lỗi là điều khó tránh khỏi. Tuy nhiên, với kiến thức và kinh nghiệm tích lũy, cùng sự hỗ trợ từ các tài liệu kỹ thuật và đội ngũ chuyên gia của thanhthienphu.vn, bạn hoàn toàn có thể nhanh chóng xác định nguyên nhân và khắc phục các sự cố, đảm bảo hệ thống hoạt động ổn định và liên tục.

Dưới đây là một số lỗi thường gặp trên 6ES7211-1AE40-0XB0 cùng hướng dẫn chi tiết cách xử lý, giúp bạn luôn tự tin làm chủ thiết bị, duy trì hiệu suất công việc ở mức tối ưu:

Lỗi đèn LED SF (System Fault) sáng đỏ

Hiện tượng này thường báo hiệu một lỗi hệ thống, có thể xuất phát từ sự cố phần cứng, lỗi trong chương trình hoặc sai sót về cấu hình. Để khắc phục, bước đầu tiên là truy cập vào phần mềm TIA Portal để kiểm tra thông tin lỗi chi tiết trong bộ đệm chẩn đoán (Diagnostic Buffer). Tiếp theo, kỹ thuật viên cần rà soát lại toàn bộ chương trình để đảm bảo không tồn tại lỗi logic hay cú pháp, đồng thời kiểm tra kỹ cấu hình phần cứng để chắc chắn các module được kết nối chính xác và không bị hư hỏng. Nếu việc khởi động lại PLC không giải quyết được vấn đề, hãy liên hệ ngay với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để nhận được sự trợ giúp kịp thời.

Lỗi đèn LED ERROR nhấp nháy

Tình trạng đèn ERROR nhấp nháy thường chỉ ra các vấn đề liên quan đến lỗi giao tiếp, sự cố tại module I/O hoặc lỗi chương trình. Quá trình xử lý nên bắt đầu bằng việc kiểm tra hệ thống kết nối mạng, đảm bảo cáp mạng còn nguyên vẹn và được cắm chắc chắn. Người dùng cũng cần xác minh rằng các module I/O đã được cấp nguồn đầy đủ và đang hoạt động bình thường. Ngoài ra, hãy xem xét lại chương trình điều khiển, đặc biệt tập trung vào các phần liên quan đến cấu hình I/O và truyền thông, sau đó tiến hành khởi động lại PLC để kiểm tra kết quả.

Lỗi không kết nối được với PLC

Nguyên nhân chính dẫn đến việc mất kết nối thường do cài đặt địa chỉ IP không đồng bộ, cáp mạng bị lỗi hoặc sự cố từ phần mềm TIA Portal. Để khôi phục kết nối, bạn cần kiểm tra lại địa chỉ IP của cả PLC và máy tính để chắc chắn rằng chúng đang nằm trong cùng một dải mạng. Song song đó, hãy kiểm tra chất lượng cáp mạng hoặc thử thay thế bằng một dây cáp khác. Các giải pháp khác bao gồm khởi động lại máy tính và phần mềm TIA Portal, hoặc cập nhật phần mềm lên phiên bản mới nhất để khắc phục các lỗi tương thích tiềm ẩn.

Lỗi chương trình chạy không đúng

Khi chương trình hoạt động sai lệch, nguyên nhân thường nằm ở lỗi logic, việc gán sai địa chỉ I/O hoặc do hư hỏng từ các cảm biến và cơ cấu chấp hành bên ngoài. Để xử lý, kỹ sư nên tận dụng chức năng giám sát (Monitoring) và gỡ lỗi (Debugging) trong TIA Portal để theo dõi thời gian thực trạng thái của các biến và dòng chảy logic. Đồng thời, cần đối chiếu kỹ lưỡng việc gán địa chỉ I/O xem có khớp với sơ đồ đấu dây thực tế hay không, cũng như kiểm tra trực tiếp các cảm biến và cơ cấu chấp hành để đảm bảo chúng vẫn đang hoạt động ổn định.

6. Liên hệ Thanh Thiên Phú để được tư vấn

Bạn đang tìm kiếm một giải pháp tự động hóa hiệu quả, tiết kiệm chi phí và dễ dàng triển khai? Bạn mong muốn nâng cao năng suất, tối ưu hóa quy trình sản xuất và gia tăng lợi thế cạnh tranh? 6ES7211-1AE40-0XB0 chính là chìa khóa mở ra cánh cửa thành công cho bạn.

Và Thanh Thiên Phú, với vị thế là nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu tại Việt Nam, tự hào mang đến cho bạn sản phẩm 6ES7211-1AE40-0XB0 chính hãng Siemens cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, tận tâm.

Đến với Thanh Thiên Phú, bạn không chỉ sở hữu một sản phẩm chất lượng, mà còn nhận được sự đồng hành, hỗ trợ từ đội ngũ kỹ sư giàu kinh nghiệm, luôn sẵn sàng giải đáp mọi thắc mắc và đưa ra những giải pháp tối ưu nhất cho nhu cầu của bạn. Chúng tôi cam kết:

• Cung cấp sản phẩm 6ES7211-1AE40-0XB0 chính hãng Siemens, đầy đủ CO, CQ.
• Giá cả cạnh tranh, nhiều chương trình ưu đãi hấp dẫn.
• Hỗ trợ kỹ thuật chuyên nghiệp, từ khâu tư vấn lựa chọn sản phẩm, hướng dẫn lập trình, đến xử lý sự cố trong quá trình vận hành.
• Giao hàng nhanh chóng, đúng hẹn trên toàn quốc.
• Chế độ bảo hành chính hãng, uy tín.

Đừng chần chừ nữa, hãy liên hệ ngay với Thanh Thiên Phú qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và sở hữu 6ES7211-1AE40-0XB0 – giải pháp tự động hóa hoàn hảo cho doanh nghiệp của bạn. Chúng tôi luôn sẵn sàng đồng hành cùng bạn trên con đường chinh phục những đỉnh cao mới trong sản xuất và kinh doanh.
