6ES7193-4CK30-0AA0 Đế Cắm Mô đun ET200S – giải pháp hoàn hảo để nâng cấp hệ thống điều khiển của bạn, mang lại hiệu suất vượt trội và độ tin cậy tuyệt đối.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn trên hành trình hiện đại hóa, tối ưu hóa quy trình sản xuất, từ đó gia tăng lợi thế cạnh tranh.

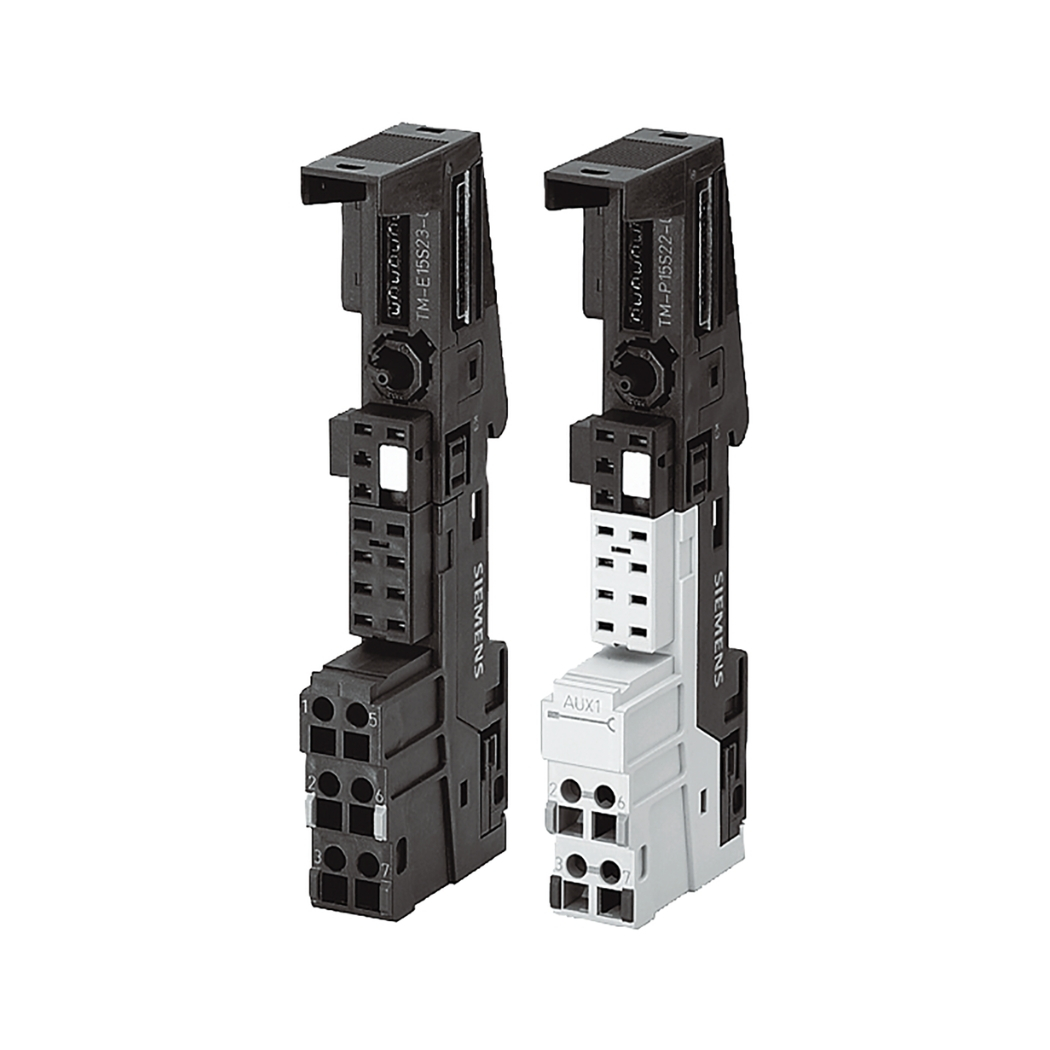

1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7193-4CK30-0AA0 Đế Cắm Mô đun ET200S
| Thông số kỹ thuật | Mô tả chi tiết |
|---|---|
| Mã sản phẩm (Order Number) | 6ES7193-4CK30-0AA0 |
| Loại sản phẩm (Product Type) | Đế cắm mô đun (Terminal Module) cho hệ thống ET200S |
| Dòng sản phẩm (Product Family) | SIMATIC ET 200S |
| Nhà sản xuất (Manufacturer) | Siemens |
| Điện áp cung cấp (Supply Voltage) | 24 V DC |
| Dòng tiêu thụ (Current Consumption) | Tối đa 10 A |
| Số lượng khe cắm mô đun (Number of Module Slots) | 2 khe cắm cho mô đun I/O hoặc mô đun chức năng |
| Giao tiếp (Communication) | PROFIBUS DP, PROFINET (tùy thuộc vào mô đun giao tiếp được lắp đặt) |
| Nhiệt độ hoạt động (Operating Temperature) | 0 °C đến +60 °C |
| Độ ẩm hoạt động (Operating Humidity) | 5% đến 95% không ngưng tụ |
| Cấp bảo vệ (Protection Class) | IP20 |
| Kích thước (Dimensions) | 148 mm x 80 mm x 52 mm (Cao x Rộng x Sâu) |
| Trọng lượng (Weight) | Khoảng 250 g |
| Tiêu chuẩn (Standards) | CE, UL, cULus, FM, ATEX (tùy thuộc vào phiên bản) |
| Giá tham khảo (Reference Price) | Liên hệ |
2. Cấu Tạo Chi Tiết Của Sản Phẩm 6ES7193-4CK30-0AA0
Để hiểu rõ hơn về cách 6ES7193-4CK30-0AA0 hoạt động, chúng ta hãy cùng khám phá cấu tạo bên trong của sản phẩm này:
Vỏ bảo vệ:
Được làm từ nhựa cao cấp, có khả năng chống cháy và chịu va đập tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
Khối đấu nối (Terminal Block):
Nơi kết nối dây dẫn từ các thiết bị ngoại vi (cảm biến, cơ cấu chấp hành) đến các mô đun I/O. Khối đấu nối được thiết kế dạng lò xo (spring-loaded) hoặc ốc vít (screw-type), giúp việc đấu nối nhanh chóng, dễ dàng và đảm bảo tiếp xúc tốt.
Bảng mạch in (PCB): Chứa các linh kiện điện tử và mạch điện, thực hiện các chức năng chính của đế cắm như:
- Cung cấp nguồn cho các mô đun I/O.
- Truyền thông dữ liệu giữa các mô đun I/O và mô đun giao tiếp.
- Bảo vệ quá áp, quá dòng cho các mô đun.
Khe cắm mô đun (Module Slots):
Nơi lắp đặt các mô đun I/O và mô đun chức năng. Các khe cắm được thiết kế theo chuẩn, đảm bảo kết nối chắc chắn và truyền dữ liệu ổn định.
Đèn LED báo trạng thái:
Hiển thị trạng thái hoạt động của đế cắm và các mô đun, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
3. Các Tính Năng Chính Của 6ES7193-4CK30-0AA0
- Tính linh hoạt: Hỗ trợ nhiều loại mô đun I/O khác nhau (digital, analog, counter, …), cho phép người dùng tùy biến hệ thống theo nhu cầu cụ thể.
- Tính mô đun: Dễ dàng thay thế, nâng cấp hoặc mở rộng hệ thống bằng cách thêm hoặc bớt các mô đun I/O mà không cần phải thay đổi toàn bộ cấu trúc.
- Tính tin cậy: Được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, với khả năng chống nhiễu, chống rung và chịu được nhiệt độ cao.
- Tính dễ sử dụng: Lắp đặt, đấu nối và cấu hình đơn giản, tiết kiệm thời gian và công sức cho người dùng.
- Tính tương thích: Tích hợp hoàn hảo với các hệ thống tự động hóa khác của Siemens, như SIMATIC S7-300, S7-400, S7-1200, S7-1500, …
- Hỗ trợ Hot Swapping: Có thể thay thế mô-đun khi hệ thống đang hoạt động mà không cần tắt nguồn.
- Tích hợp chẩn đoán: Cung cấp thông tin chi tiết về trạng thái của các mô đun và đế cắm, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.
4. Hướng Dẫn Kết Nối 6ES7193-4CK30-0AA0 Với Phần Mềm
Để kết nối 6ES7193-4CK30-0AA0 với phần mềm, bạn cần thực hiện các bước sau:
Lắp đặt phần cứng:
- Gắn đế cắm 6ES7193-4CK30-0AA0 lên thanh ray DIN.
- Lắp đặt các mô đun I/O và mô đun giao tiếp vào các khe cắm trên đế cắm.
- Kết nối dây dẫn từ các thiết bị ngoại vi đến khối đấu nối trên đế cắm.
- Cấp nguồn 24V DC cho đế cắm.
Cài đặt phần mềm:
- Cài đặt phần mềm lập trình STEP 7 (TIA Portal) hoặc phần mềm cấu hình tương ứng với bộ điều khiển PLC mà bạn đang sử dụng.
- Cài đặt GSD file (General Station Description) cho ET200S. Bạn có thể tải GSD file từ trang web hỗ trợ của Siemens.
Cấu hình phần cứng:
- Mở phần mềm lập trình và tạo một project mới.
- Thêm bộ điều khiển PLC vào project.
- Thêm trạm ET200S vào project.
- Trong phần cấu hình phần cứng của ET200S, thêm đế cắm 6ES7193-4CK30-0AA0 và các mô đun I/O đã lắp đặt.
- Đặt địa chỉ cho các mô đun I/O.
- Cấu hình các thông số giao tiếp (ví dụ: tốc độ truyền, địa chỉ PROFIBUS/PROFINET).
- Download cấu hình phần cứng xuống bộ điều khiển PLC.
Kiểm tra kết nối
- Kiểm tra các đèn LED báo trạng thái trên đế cắm và các mô-đun.
- Sử dụng chức năng “Online & Diagnostics” trong phần mềm lập trình để kiểm tra trạng thái kết nối và giao tiếp của các mô-đun.
5. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7193-4CK30-0AA0 Đế Cắm Mô đun ET200S
Trong quá trình sử dụng 6ES7193-4CK30-0AA0, bạn có thể gặp phải một số lỗi sau đây. Dưới đây là cách khắc phục:
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED nguồn không sáng | Mất nguồn cấp 24V DC | Kiểm tra nguồn cấp 24V DC, đảm bảo điện áp đúng và ổn định. |
| Đèn LED báo lỗi (BF) sáng hoặc nhấp nháy | Lỗi giao tiếp, lỗi cấu hình, lỗi mô đun, … | Kiểm tra kết nối cáp PROFIBUS/PROFINET, kiểm tra cấu hình phần cứng, kiểm tra trạng thái của các mô đun, thay thế mô đun bị lỗi (nếu cần). |
| Không đọc/ghi được tín hiệu từ mô đun I/O | Lỗi đấu nối dây, lỗi mô đun, lỗi cấu hình, … | Kiểm tra đấu nối dây, đảm bảo đấu nối đúng theo sơ đồ. Kiểm tra trạng thái của mô đun, thay thế mô đun bị lỗi (nếu cần). Kiểm tra cấu hình phần cứng, đảm bảo địa chỉ I/O đúng. |
| Hệ thống hoạt động không ổn định, chập chờn | Nhiễu điện từ, chất lượng nguồn kém, … | Sử dụng cáp chống nhiễu, bộ lọc nhiễu. Đảm bảo nguồn cấp 24V DC ổn định, sử dụng bộ nguồn chất lượng tốt. |
| Mô-đun không nhận dạng | Mô-đun bị hỏng, không tương thích với đế cắm, hoặc chưa được cấu hình đúng. | Kiểm tra mô-đun có bị hỏng không. Đảm bảo rằng mô-đun tương thích với 6ES7193-4CK30-0AA0 (tham khảo tài liệu kỹ thuật của Siemens). Kiểm tra lại cấu hình phần cứng trong phần mềm lập trình, đảm bảo rằng mô-đun đã được thêm vào và cấu hình đúng. |
