6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200

6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200, module analog mở rộng vượt trội, chính là chìa khóa để nâng tầm hệ thống điều khiển của bạn, mang lại độ chính xác, tin cậy và hiệu suất tối ưu cho mọi ứng dụng công nghiệp.

Thanhthienphu.vn hân hạnh đồng hành cùng bạn trên hành trình chinh phục những đỉnh cao mới trong tự động hóa, với giải pháp toàn diện và dịch vụ tận tâm.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

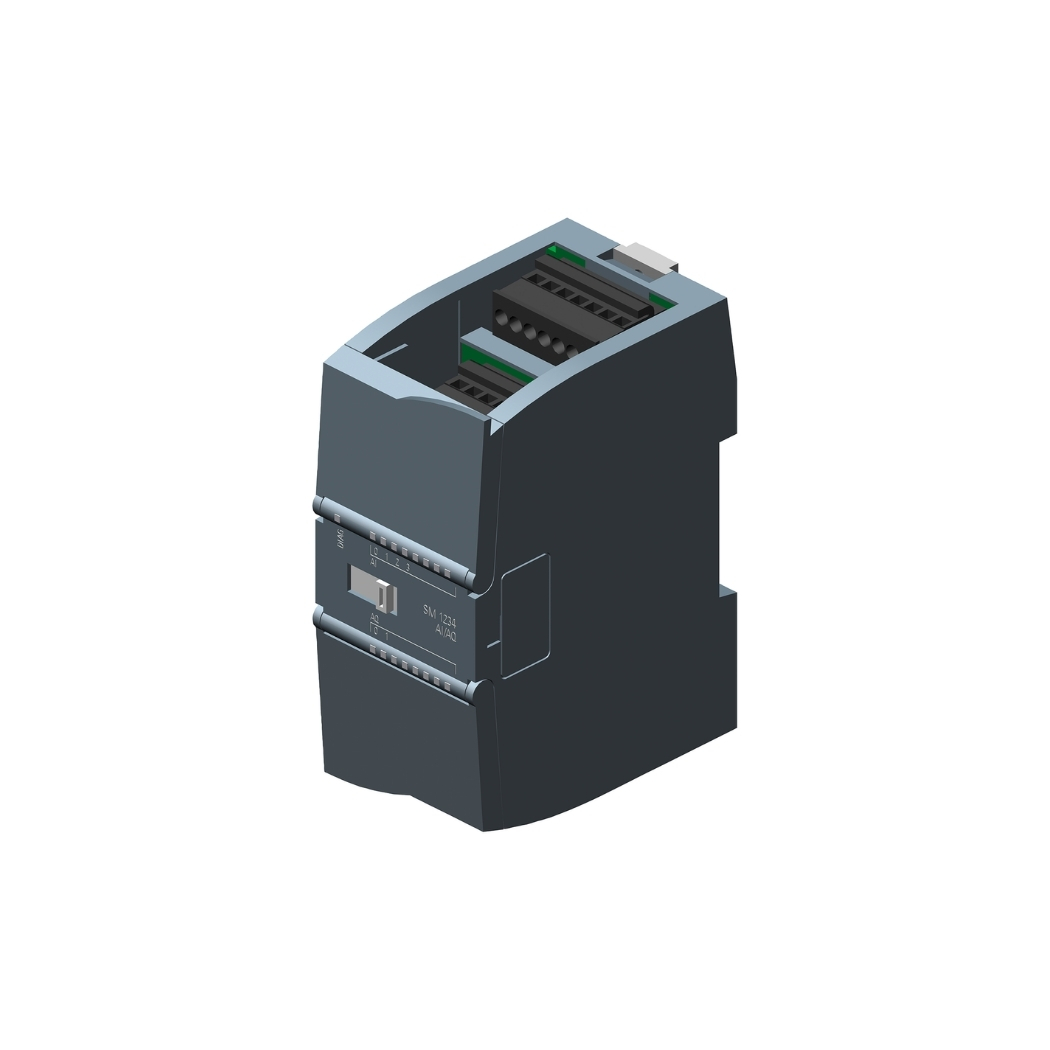

6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200 được thiết kế với sự tỉ mỉ và tinh tế trong từng chi tiết, mang đến một sản phẩm không chỉ mạnh mẽ về hiệu năng mà còn đẹp mắt về hình thức. Cấu tạo của module bao gồm các thành phần chính sau:

• Vỏ bảo vệ: Được làm từ chất liệu nhựa cao cấp, có khả năng chống chịu va đập, bụi bẩn và các tác nhân ăn mòn từ môi trường bên ngoài. Vỏ bảo vệ giúp bảo vệ các linh kiện điện tử bên trong, đảm bảo độ bền và tuổi thọ của module.
• Cổng kết nối nguồn: Cung cấp nguồn điện cho module hoạt động.
• Cổng kết nối tín hiệu analog: Bao gồm các cổng đầu vào (AI) và đầu ra (AQ) để kết nối với các thiết bị đo lường và điều khiển như cảm biến, van điều khiển, biến tần,…
• Cổng kết nối với PLC: Sử dụng để kết nối module với PLC S7-1200 thông qua bus giao tiếp.
• Các đèn LED báo trạng thái: Giúp người dùng dễ dàng theo dõi trạng thái hoạt động của module, bao gồm các đèn báo nguồn, đèn báo lỗi, đèn báo trạng thái kênh,…
• Bảng mạch điện tử: Là trung tâm xử lý của module, bao gồm các linh kiện điện tử như vi xử lý, bộ chuyển đổi ADC/DAC, bộ nhớ, các mạch bảo vệ,…
• Mạch lọc nhiễu: Mạch lọc nhiễu trên module 6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200 đóng vai trò quan trọng trong việc đảm bảo tín hiệu analog được truyền đi một cách chính xác và ổn định.
• Cơ cấu Gá lắp: Dễ dàng lắp đặt trên thanh ray DIN, giúp tiết kiệm không gian và thời gian lắp đặt.

3. Các Tính Năng Chính Của Sản Phẩm

Sản phẩm 6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200 là một module mở rộng analog vượt trội, mang đến những tính năng ưu việt, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại. Những tính năng này không chỉ nâng cao hiệu suất hệ thống mà còn mang lại sự an tâm và tin cậy cho người sử dụng.

• Độ phân giải cao: Với độ phân giải 16 bit (bao gồm cả dấu), module này cung cấp khả năng đo lường và điều khiển tín hiệu analog với độ chính xác cực cao. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác tuyệt đối, như trong ngành công nghiệp dược phẩm, thực phẩm và đồ uống, hoặc trong các hệ thống đo lường và kiểm tra chất lượng.
• Đa dạng kênh đầu vào/đầu ra: Module được trang bị 4 kênh đầu vào analog (AI) và 2 kênh đầu ra analog (AQ), cho phép kết nối với nhiều loại thiết bị đo lường và điều khiển khác nhau. Sự linh hoạt này giúp người dùng dễ dàng mở rộng hệ thống và tùy biến theo nhu cầu thực tế.
• Hỗ trợ nhiều loại tín hiệu: Module hỗ trợ nhiều loại tín hiệu analog khác nhau, bao gồm điện áp (+/- 10 V, +/- 5 V, +/- 2.5 V) và dòng điện (0-20 mA, 4-20 mA). Điều này giúp module tương thích với nhiều loại cảm biến và thiết bị chấp hành, mang lại sự tiện lợi và linh hoạt trong quá trình thiết kế và triển khai hệ thống.
• Thời gian chuyển đổi nhanh: Với thời gian chuyển đổi chỉ 625 µs/kênh, module đảm bảo tín hiệu analog được cập nhật liên tục và nhanh chóng, giúp hệ thống phản ứng kịp thời với các thay đổi trong quá trình vận hành.
• Chẩn đoán lỗi tích hợp: Module được tích hợp các chức năng chẩn đoán lỗi, giúp người dùng dễ dàng phát hiện và khắc phục các sự cố trong quá trình vận hành. Các thông tin chẩn đoán được hiển thị thông qua các đèn LED báo trạng thái và có thể được truy cập thông qua phần mềm lập trình TIA Portal.
• Khả năng chống chịu môi trường khắc nghiệt: Module được thiết kế để hoạt động trong những môi trường khắc nghiệt nhất, với khả năng chống chịu nhiệt độ cao (-40 °C đến +70 °C), độ ẩm, rung động và bụi bẩn. Điều này đảm bảo độ bền và tuổi thọ của module, giảm thiểu chi phí bảo trì và thay thế.
• Tích hợp hoàn hảo với hệ sinh thái Siemens: Module tương thích hoàn toàn với PLC S7-1200 và phần mềm lập trình TIA Portal, tạo nên một hệ thống tự động hóa đồng bộ và mạnh mẽ. Việc tích hợp này giúp người dùng dễ dàng cấu hình, lập trình và giám sát hệ thống.
• Dễ dàng lắp đặt và bảo trì: Module được thiết kế để lắp đặt trên thanh ray DIN, giúp tiết kiệm không gian và thời gian lắp đặt. Việc bảo trì cũng trở nên đơn giản hơn nhờ các chức năng chẩn đoán lỗi tích hợp và khả năng thay thế nóng (hot-swapping) mà không cần tắt nguồn hệ thống.
• An toàn và tin cậy: Module tuân thủ các tiêu chuẩn an toàn quốc tế như CE, UL, CSA, FM, ATEX, IECEx, EAC, đảm bảo an toàn cho người vận hành và thiết bị.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Để kết nối 6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:

Chuẩn bị:

Phần cứng:

• Module 6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200.
• PLC S7-1200 (đảm bảo firmware tương thích, V4.0 trở lên).
• Cáp kết nối (Profibus, Profinet, Ethernet, tùy thuộc vào cấu hình hệ thống).
• Nguồn cấp 24VDC.

Phần mềm:

• TIA Portal (phiên bản tương thích với PLC và module).
• Driver cho module (thường được tích hợp sẵn trong TIA Portal).

Kết nối phần cứng:

• Gắn module 6AG1234-4HE32-4XB0 lên thanh ray DIN bên cạnh PLC S7-1200.
• Kết nối nguồn cấp 24VDC cho module và PLC.
• Kết nối cáp truyền thông giữa module và PLC (ví dụ: sử dụng cáp Profinet để kết nối qua cổng Profinet của PLC).
• Kết nối các cảm biến và thiết bị chấp hành vào các kênh đầu vào/đầu ra analog của module.

Cài đặt phần mềm và cấu hình:

• Mở phần mềm TIA Portal.
• Tạo một project mới hoặc mở project hiện có.
• Thêm PLC S7-1200 vào project (nếu chưa có).
• Thêm module 6AG1234-4HE32-4XB0 vào cấu hình phần cứng của PLC. Bạn có thể thực hiện việc này bằng cách kéo thả module từ catalog phần cứng (Hardware Catalog) vào vị trí tương ứng trên rack của PLC.
• Cấu hình địa chỉ I/O cho các kênh analog của module. Bạn có thể thực hiện việc này trong phần Device Configuration của module.
• Cấu hình các thông số khác của module như loại tín hiệu, dải đo, thời gian lọc,…
• Lưu cấu hình và tải xuống PLC.

Kiểm tra kết nối:

• Sau khi tải cấu hình xuống PLC, bạn có thể kiểm tra kết nối bằng cách sử dụng các chức năng giám sát và chẩn đoán của TIA Portal.
• Kiểm tra trạng thái của các đèn LED trên module.
• Đọc giá trị từ các kênh đầu vào analog và kiểm tra xem giá trị có thay đổi khi tác động vào cảm biến hay không.
• Ghi giá trị vào các kênh đầu ra analog và kiểm tra xem thiết bị chấp hành có hoạt động đúng hay không.

Lưu ý:

• Đảm bảo rằng bạn đã chọn đúng loại module (6AG1234-4HE32-4XB0) trong catalog phần cứng của TIA Portal.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết về cách cấu hình và sử dụng module.
• Nếu gặp bất kỳ khó khăn nào trong quá trình kết nối, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được trợ giúp (Hotline: 08.12.77.88.99).

5. Cách Lập Trình Sản Phẩm

Việc lập trình cho module 6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200 được thực hiện thông qua phần mềm TIA Portal, sử dụng các khối hàm (function blocks) và lệnh (instructions) có sẵn để đọc và ghi giá trị analog.

Các bước cơ bản để lập trình:

Khai báo biến:

• Khai báo các biến (tags) để lưu trữ giá trị đọc từ các kênh đầu vào analog (AI) và giá trị ghi vào các kênh đầu ra analog (AQ).
• Chọn kiểu dữ liệu phù hợp cho các biến (ví dụ: REAL cho giá trị analog có dấu phẩy động).

Đọc giá trị từ kênh đầu vào analog (AI):

• Sử dụng khối hàm “GET” hoặc lệnh “RD_SINFO” để đọc giá trị từ các kênh AI.
• Tham số đầu vào của khối hàm/lệnh là địa chỉ I/O của kênh AI (đã được cấu hình trong phần Device Configuration).
• Giá trị đọc được sẽ được lưu vào biến đã khai báo.
• Ví dụ, bạn có thể viết câu lệnh như sau trong một Function Block như sau:

// Đọc giá trị từ kênh AI0
"AI0_Value" := GET("AI0"); // "AI0" là địa chỉ I/O của kênh AI0, "AI0_Value" là biến lưu giá trị

Chuyển đổi giá trị đọc được sang đơn vị vật lý. Giá trị đọc được từ kênh AI thường là giá trị số nguyên (integer). Để chuyển đổi giá trị này sang đơn vị vật lý (ví dụ: độ C, bar, m3/h,…), bạn cần sử dụng công thức chuyển đổi tương ứng.

Ghi giá trị vào kênh đầu ra analog (AQ):

• Sử dụng lệnh “MOVE” hoặc Khối hàm MOVE để ghi giá trị từ biến vào các kênh AQ.
• Tham số đầu vào của khối hàm/lệnh là giá trị cần ghi và địa chỉ I/O của kênh AQ.
• Ví dụ:

  "AQ0_Value" := 10.5; // Gán giá trị 10.5 cho biến "AQ0_Value"
  MOVE("AQ0_Value", "AQ0"); // Ghi giá trị từ biến "AQ0_Value" vào kênh AQ0 ("AQ0" là địa chỉ I/O của kênh AQ0)


Chuyển đổi giá trị từ đơn vị vật lý sang giá trị số nguyên. Trước khi ghi giá trị vào kênh AQ, bạn cần chuyển đổi giá trị từ đơn vị vật lý sang giá trị số nguyên tương ứng.

Xử lý tín hiệu:

Bạn có thể thực hiện các phép toán, so sánh, lọc nhiễu,… trên giá trị analog đọc được trước khi ghi vào kênh đầu ra hoặc sử dụng cho các mục đích khác trong chương trình.

Ví dụ: “` // Lọc nhiễu tín hiệu AI0 bằng phương pháp trung bình trượt “AI0_Filtered” := (“AI0_Value” + “AI0_PreviousValue”) / 2; “AI0_PreviousValue” := “AI0_Value”;

// So sánh giá trị AI0 với ngưỡng cảnh báo IF “AI0_Value” > “High_Alarm_Threshold” THEN // Thực hiện hành động cảnh báo END_IF; “` 5. Tối ưu hóa chương trình:

Sử dụng các khối hàm và lệnh có sẵn trong TIA Portal để tối ưu hóa chương trình và giảm thiểu thời gian quét (scan time) của PLC.

Chia chương trình thành các module nhỏ, dễ quản lý và bảo trì.

Lưu ý:

• Tham khảo tài liệu hướng dẫn sử dụng của Siemens và TIA Portal để biết thêm chi tiết về các khối hàm và lệnh.
• Thực hành lập trình với các ví dụ đơn giản trước khi áp dụng vào các ứng dụng thực tế.
• Nếu bạn cần hỗ trợ trong quá trình lập trình, đừng ngần ngại liên hệ với thanhthienphu.vn (Hotline: 08.12.77.88.99). Chúng tôi luôn sẵn sàng giúp đỡ bạn.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng 6AG1234-4HE32-4XB0 SIPLUS SM 1234 4AI/2AQ S7-1200, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Đèn LED báo lỗi sáng hoặc nhấp nháy:

Nguyên nhân:

• Lỗi kết nối giữa module và PLC.
• Lỗi cấu hình phần cứng hoặc phần mềm.
• Lỗi nguồn cấp.
• Lỗi cảm biến hoặc thiết bị chấp hành.
• Module bị hỏng.

Cách khắc phục:

• Kiểm tra kết nối cáp giữa module và PLC, đảm bảo cáp được cắm chắc chắn và đúng vị trí.
• Kiểm tra nguồn cấp cho module và PLC, đảm bảo điện áp đúng và ổn định.
• Kiểm tra cấu hình phần cứng và phần mềm trong TIA Portal, đảm bảo cấu hình đúng và không có lỗi.
• Kiểm tra cảm biến và thiết bị chấp hành, đảm bảo chúng hoạt động bình thường.
• Nếu các bước trên không khắc phục được lỗi, có thể module đã bị hỏng và cần được thay thế. Liên hệ với thanhthienphu.vn để được hỗ trợ.

Không đọc được giá trị từ kênh đầu vào analog (AI):

Nguyên nhân:

• Cảm biến không được kết nối đúng cách hoặc bị hỏng.
• Cấu hình kênh AI trong TIA Portal không chính xác.
• Lỗi dây dẫn hoặc đầu nối.
• Vượt quá phạm vi đo

Cách khắc phục:

• Kiểm tra kết nối giữa cảm biến và module, đảm bảo kết nối đúng sơ đồ và chắc chắn.
• Kiểm tra cấu hình kênh AI trong TIA Portal, đảm bảo chọn đúng loại tín hiệu và dải đo.
• Kiểm tra dây dẫn và đầu nối, đảm bảo không bị đứt, chập hoặc lỏng.
• Sử dụng đồng hồ vạn năng đo thử

Không ghi được giá trị vào kênh đầu ra analog (AQ):

Nguyên nhân:

• Thiết bị chấp hành không được kết nối đúng cách hoặc bị hỏng.
• Cấu hình kênh AQ trong TIA Portal không chính xác.
• Lỗi dây dẫn hoặc đầu nối.

Cách khắc phục:

• Kiểm tra kết nối giữa thiết bị chấp hành và module, đảm bảo kết nối đúng sơ đồ và chắc chắn.
• Kiểm tra cấu hình kênh AQ trong TIA Portal, đảm bảo chọn đúng loại tín hiệu và dải đo.
• Kiểm tra dây dẫn và đầu nối, đảm bảo không bị đứt, chập hoặc lỏng.

Giá trị đọc/ghi không chính xác:

Nguyên nhân:

• Cảm biến hoặc thiết bị chấp hành bị sai số.
• Module bị nhiễu.
• Cấu hình chuyển đổi đơn vị không chính xác.
• Chênh lệch quá lớn

Cách khắc phục:

• Kiểm tra và hiệu chỉnh lại cảm biến hoặc thiết bị chấp hành.
• Sử dụng các biện pháp chống nhiễu như nối đất, sử dụng cáp chống nhiễu, đặt module cách xa các nguồn gây nhiễu.
• Kiểm tra lại công thức chuyển đổi đơn vị trong chương trình TIA Portal.

Lưu ý quan trọng:

• Trước khi thực hiện bất kỳ thao tác khắc phục lỗi nào, hãy đảm bảo rằng bạn đã ngắt nguồn điện để đảm bảo an toàn.
• Luôn tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết về các lỗi và cách khắc phục.
• Nếu bạn không thể tự khắc phục lỗi, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (Hotline: 08.12.77.88.99) để được hỗ trợ kịp thời.
