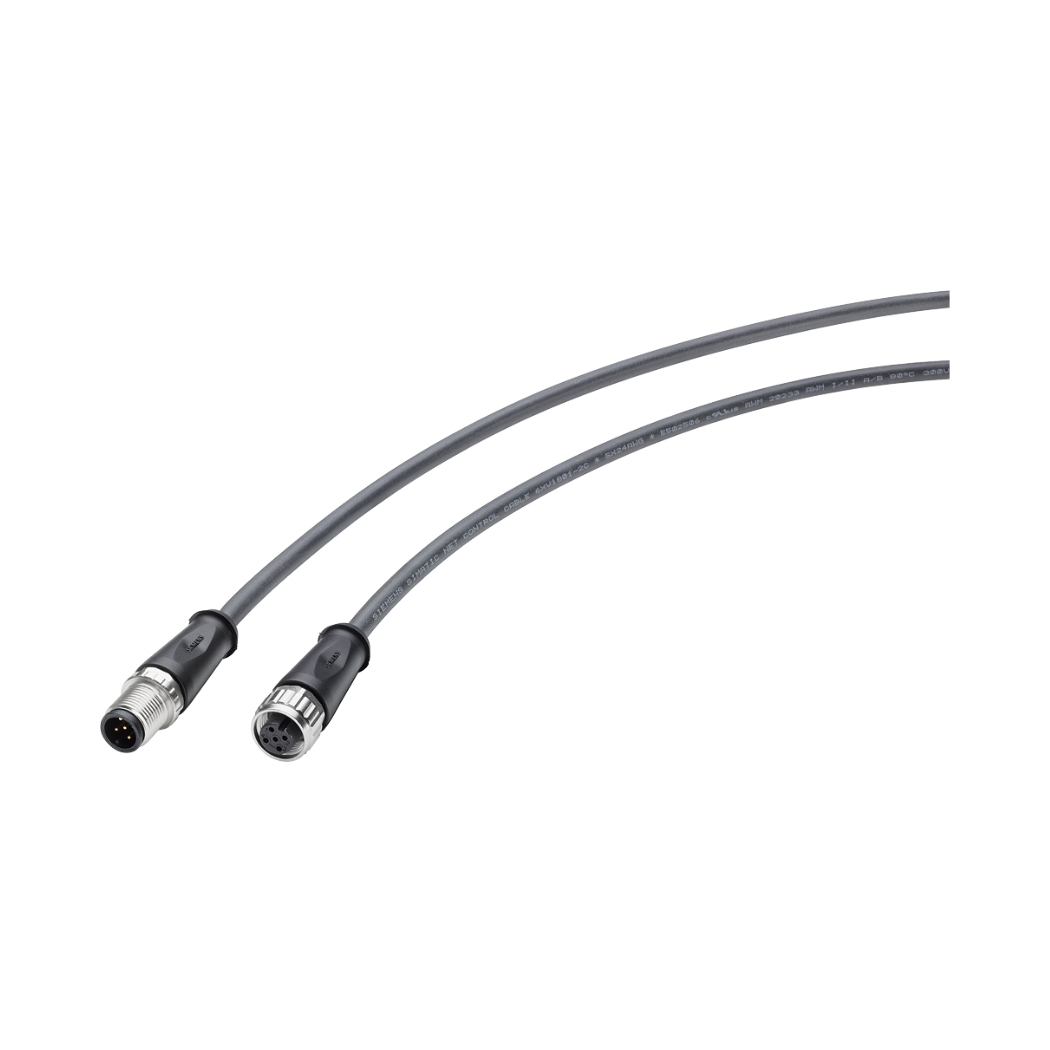

6XV1801-2CH15 Cáp kết nối điều khiển S7-1200

6XV1801-2CH15, dây cáp kết nối chất lượng cao, giải pháp truyền thông tối ưu cho hệ thống PROFIBUS DP, là lựa chọn hoàn hảo cho các kỹ sư và doanh nghiệp đang tìm kiếm sự ổn định và hiệu suất vượt trội. Đến với thanhthienphu.vn, bạn sẽ được trải nghiệm dịch vụ tư vấn chuyên nghiệp và tận tâm, giúp bạn lựa chọn được giải pháp phù hợp nhất với nhu cầu, đồng thời nâng tầm hệ thống tự động hóa của bạn lên một tầm cao mới.

1. Thông Tin Chi Tiết Về Sản Phẩm 6XV1801-2CH15

2. Cấu Tạo Sản Phẩm 6XV1801-2CH15

Cáp 6XV1801-2CH15 sở hữu cấu tạo đặc biệt, được thiết kế tỉ mỉ để mang lại hiệu suất truyền dẫn tối ưu trong các hệ thống tự động hóa công nghiệp. Hãy cùng khám phá cấu tạo chi tiết của cáp này:

• Lõi dẫn điện: trái tim của cáp, bao gồm hai dây dẫn bằng đồng nguyên chất, mỗi dây có đường kính 0.64 mm. Đồng là vật liệu lý tưởng cho việc truyền dẫn tín hiệu điện nhờ khả năng dẫn điện tốt, độ bền cao và khả năng chống ăn mòn, đảm bảo truyền tải tín hiệu ổn định và giảm thiểu suy hao.
• Lớp cách điện: hai dây dẫn được bọc riêng biệt bằng lớp cách điện làm từ vật liệu Polyethylene (PE) cao cấp. Lớp cách điện này giúp ngăn chặn hiện tượng đoản mạch, đảm bảo an toàn cho hệ thống và duy trì tín hiệu ổn định.
• Lớp chống nhiễu: Để bảo vệ tín hiệu khỏi các tác động nhiễu điện từ bên ngoài, cáp được trang bị lớp chống nhiễu kép bao gồm lớp lá nhôm và lưới đồng mạ thiếc. Cấu trúc chống nhiễu này giúp giảm thiểu tối đa ảnh hưởng của nhiễu điện từ, đảm bảo tín hiệu truyền đi luôn sạch và chính xác.
• Vỏ bọc ngoài: lớp vỏ bọc ngoài cùng của cáp được làm từ nhựa PVC cao cấp, có màu tím đặc trưng của cáp PROFIBUS. Lớp vỏ này có khả năng chống chịu tốt với các tác động cơ học, hóa chất và môi trường khắc nghiệt, bảo vệ toàn bộ cấu trúc bên trong của cáp và kéo dài tuổi thọ sử dụng.

3. Các Tính Năng Chính Của Sản Phẩm 6XV1801-2CH15

6XV1801-2CH15 không chỉ là một sợi cáp thông thường, mà là một giải pháp truyền thông toàn diện, mang lại những tính năng ưu việt cho hệ thống tự động hóa của bạn. Dưới đây là những tính năng nổi bật nhất:

• Tốc độ truyền dữ liệu cao: hỗ trợ tốc độ truyền dữ liệu lên đến 12 Mbps, đáp ứng nhu cầu truyền tải dữ liệu nhanh chóng và chính xác trong các hệ thống tự động hóa hiện đại. Với tốc độ này, bạn có thể truyền tải lượng lớn dữ liệu điều khiển, giám sát và trạng thái thiết bị một cách nhanh chóng, giảm thiểu độ trễ và nâng cao hiệu suất toàn hệ thống.
• Khả năng chống nhiễu vượt trội: nhờ cấu trúc chống nhiễu kép với lớp lá nhôm và lưới đồng mạ thiếc, cáp 6XV1801-2CH15 có khả năng chống nhiễu điện từ xuất sắc. Điều này đặc biệt quan trọng trong môi trường công nghiệp, nơi có nhiều thiết bị điện tử hoạt động cùng lúc, có thể gây ra nhiễu điện từ ảnh hưởng đến tín hiệu truyền dẫn.
• Độ bền cao: được làm từ những vật liệu cao cấp nhất, từ lõi đồng nguyên chất đến lớp vỏ PVC bền bỉ, cáp 6XV1801-2CH15 có khả năng chịu đựng tốt trong các điều kiện môi trường khắc nghiệt, từ nhiệt độ cao đến hóa chất ăn mòn. Điều này đảm bảo cáp có tuổi thọ lâu dài, giảm thiểu chi phí thay thế và bảo trì.
• Tuân thủ các tiêu chuẩn quốc tế: được sản xuất theo các tiêu chuẩn nghiêm ngặt như EN 50170, IEC 61158 và IEC 61784, đảm bảo tính tương thích và khả năng hoạt động ổn định trong các hệ thống PROFIBUS DP.
• Dễ dàng lắp đặt và sử dụng: với thiết kế linh hoạt, dễ dàng uốn cong và kết nối với các thiết bị khác, giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt.
• Ứng dụng rộng rãi: phù hợp với nhiều ứng dụng khác nhau trong tự động hóa công nghiệp, từ kết nối PLC, HMI, biến tần đến các cảm biến và thiết bị chấp hành.

4. Hướng Dẫn Kết Nối Sản Phẩm 6XV1801-2CH15 Với Phần Mềm

Để kết nối cáp 6XV1801-2CH15 với phần mềm điều khiển, bạn cần thực hiện các bước sau:

Bước 1: Chuẩn bị

• Cáp 6XV1801-2CH15
• Thiết bị PROFIBUS DP cần kết nối (ví dụ: PLC Siemens S7-300, S7-400, S7-1200, S7-1500)
• Phần mềm lập trình tương ứng (ví dụ: STEP 7, TIA Portal)
• Đầu nối PROFIBUS DP (connector) phù hợp
• Dụng cụ tuốt dây, kìm bấm

Bước 2: Kết nối cáp với thiết bị

1. Xác định chân kết nối PROFIBUS DP trên thiết bị. Thông thường, chân kết nối sẽ được đánh dấu A (RxD/TxD-P) và B (RxD/TxD-N).
2. Sử dụng dụng cụ tuốt dây để loại bỏ lớp vỏ bọc ngoài của cáp, để lộ hai dây dẫn bên trong.
3. Xác định màu sắc của hai dây dẫn. Thông thường, dây màu đỏ tương ứng với chân B và dây màu xanh lá cây tương ứng với chân A.
4. Kết nối dây dẫn vào đầu nối PROFIBUS DP theo đúng màu sắc và sơ đồ chân kết nối.
5. Sử dụng kìm bấm để cố định dây dẫn vào đầu nối.
6. Cắm đầu nối PROFIBUS DP vào cổng PROFIBUS DP trên thiết bị.

Bước 3: Cài đặt phần mềm

1. Cài đặt phần mềm lập trình tương ứng với thiết bị PROFIBUS DP của bạn.
2. Khởi động phần mềm và tạo một dự án mới.
3. Thêm thiết bị PROFIBUS DP vào dự án.
4. Cấu hình thông số mạng PROFIBUS DP, bao gồm địa chỉ trạm (station address) và tốc độ truyền (baud rate).

Bước 4: Kiểm tra kết nối

1. Tải chương trình xuống thiết bị.
2. Sử dụng chức năng chẩn đoán (diagnostics) của phần mềm để kiểm tra trạng thái kết nối.
3. Nếu kết nối thành công, bạn sẽ thấy trạng thái của thiết bị là “Online” và không có lỗi.

Lưu ý:

• Luôn tham khảo tài liệu hướng dẫn sử dụng của thiết bị và phần mềm để có thông tin chi tiết và chính xác nhất.
• Đảm bảo rằng tất cả các thiết bị đã được tắt nguồn trước khi thực hiện kết nối.
• Kiểm tra kỹ các kết nối để đảm bảo không có lỗi xảy ra.

Ví dụ:

Để kết nối cáp 6XV1801-2CH15 với PLC Siemens S7-300 sử dụng phần mềm STEP 7, bạn cần thực hiện các bước sau:

1. Kết nối cáp với cổng PROFIBUS DP trên PLC S7-300 và thiết bị PROFIBUS DP khác.
2. Cài đặt phần mềm STEP 7 trên máy tính.
3. Khởi động STEP 7 và tạo một dự án mới.
4. Thêm CPU S7-300 và thiết bị PROFIBUS DP vào dự án.
5. Cấu hình thông số mạng PROFIBUS DP trong phần “Hardware Configuration”.
6. Viết chương trình điều khiển và tải xuống PLC.
7. Sử dụng chức năng “Monitor/Modify Variables” để kiểm tra và giám sát hoạt động của hệ thống.

5. Cách Lập Trình Sản Phẩm 6XV1801-2CH15

Cáp 6XV1801-2CH15 là một phần tử thụ động trong mạng PROFIBUS DP, do đó, việc “lập trình” ở đây được hiểu là cấu hình và lập trình các thiết bị kết nối thông qua cáp này. Dưới đây là hướng dẫn chi tiết:

Bước 1: Hiểu rõ nguyên lý hoạt động của mạng PROFIBUS DP

PROFIBUS DP (Decentralized Peripherals) là một chuẩn truyền thông công nghiệp, cho phép kết nối các thiết bị tự động hóa như PLC, cảm biến, biến tần, HMI,… trong một mạng duy nhất. Trong mạng PROFIBUS DP, có một thiết bị chủ (master) điều khiển và giám sát các thiết bị tớ (slave). Cáp 6XV1801-2CH15 đóng vai trò là phương tiện truyền dẫn dữ liệu giữa các thiết bị này.

Bước 2: Cấu hình phần cứng

• Sử dụng phần mềm lập trình tương ứng (ví dụ: STEP 7, TIA Portal) để cấu hình phần cứng của hệ thống.
• Thêm các thiết bị PROFIBUS DP vào dự án, bao gồm thiết bị chủ và các thiết bị tớ.
• Cấu hình địa chỉ PROFIBUS DP cho từng thiết bị. Địa chỉ này phải là duy nhất trong mạng.
• Cấu hình tốc độ truyền dữ liệu (baud rate) cho mạng PROFIBUS DP. Tốc độ này phải giống nhau cho tất cả các thiết bị trong mạng.
• Cài đặt các thông số truyền thông khác như số bit dừng (stop bits), bit chẵn lẻ (parity bit),…

Bước 3: Lập trình thiết bị chủ

Sử dụng ngôn ngữ lập trình phù hợp (ví dụ: LAD, FBD, STL) để lập trình thiết bị chủ.

Thiết bị chủ sẽ gửi các lệnh điều khiển đến các thiết bị tớ và nhận dữ liệu phản hồi từ chúng.

Việc lập trình thiết bị chủ bao gồm các tác vụ như:

• Khởi tạo giao tiếp PROFIBUS DP.
• Gửi các lệnh điều khiển đến các thiết bị tớ (ví dụ: bật/tắt động cơ, đọc giá trị cảm biến).
• Nhận dữ liệu phản hồi từ các thiết bị tớ (ví dụ: trạng thái hoạt động, giá trị đo lường).
• Xử lý dữ liệu và đưa ra các quyết định điều khiển.

Bước 4: Lập trình thiết bị tớ

• Một số thiết bị tớ có thể cần được lập trình để thực hiện các chức năng cụ thể.
• Việc lập trình thiết bị tớ thường được thực hiện bằng phần mềm riêng của nhà sản xuất.

Bước 5: Kiểm tra và gỡ lỗi

• Sau khi hoàn tất việc lập trình, cần kiểm tra toàn bộ hệ thống để đảm bảo hoạt động chính xác.
• Sử dụng các công cụ chẩn đoán của phần mềm lập trình để phát hiện và khắc phục các lỗi.

Ví dụ:

Để điều khiển tốc độ của một biến tần Siemens SINAMICS G120 thông qua mạng PROFIBUS DP sử dụng PLC Siemens S7-1500 và cáp 6XV1801-2CH15, bạn cần thực hiện các bước sau:

1. Kết nối cáp 6XV1801-2CH15 giữa cổng PROFIBUS DP trên PLC S7-1500 và cổng PROFIBUS DP trên biến tần SINAMICS G120.
2. Sử dụng phần mềm TIA Portal để cấu hình phần cứng, thêm PLC S7-1500 và biến tần SINAMICS G120 vào dự án.
3. Cấu hình địa chỉ PROFIBUS DP cho biến tần và tốc độ truyền dữ liệu cho mạng.
4. Lập trình PLC S7-1500 để gửi các lệnh điều khiển tốc độ đến biến tần thông qua các telegram PROFIBUS.
5. Cấu hình biến tần SINAMICS G120 để nhận các lệnh điều khiển từ PLC.
6. Kiểm tra và gỡ lỗi hệ thống để đảm bảo biến tần hoạt động chính xác theo yêu cầu.

6. Khắc Phục Một Số Lỗi Thường Gặp Liên Quan Đến Cáp 6XV1801-2CH15

Dưới đây là một số lỗi thường gặp khi sử dụng cáp 6XV1801-2CH15 và cách khắc phục:

Lỗi 1: Mất kết nối

Nguyên nhân:

• Cáp bị đứt, gãy hoặc lỏng kết nối.
• Đầu nối PROFIBUS DP bị hỏng.
• Thiết bị PROFIBUS DP bị lỗi.
• Cấu hình sai địa chỉ hoặc tốc độ truyền.
• Nhiễu điện từ quá mức.

Cách khắc phục:

• Kiểm tra cáp bằng mắt thường xem có bị đứt, gãy hay không.
• Kiểm tra các đầu nối PROFIBUS DP xem có bị lỏng hay hỏng không.
• Thử thay thế cáp bằng một cáp mới để loại trừ nguyên nhân do cáp.
• Kiểm tra cấu hình địa chỉ và tốc độ truyền trên các thiết bị PROFIBUS DP.
• Sử dụng các thiết bị đo kiểm tra mức độ nhiễu điện từ trong môi trường. Nếu nhiễu quá mức, cần tìm cách giảm thiểu nguồn gây nhiễu hoặc sử dụng cáp chống nhiễu tốt hơn.

Lỗi 2: Truyền dữ liệu không ổn định

Nguyên nhân:

• Cáp bị nhiễu.
• Chiều dài cáp quá dài so với tốc độ truyền.
• Chất lượng cáp kém.

Cách khắc phục:

• Kiểm tra và giảm thiểu các nguồn gây nhiễu điện từ trong môi trường.
• Rút ngắn chiều dài cáp nếu có thể.
• Sử dụng cáp có chất lượng tốt hơn, có khả năng chống nhiễu cao hơn.
• Giảm tốc độ truyền dữ liệu nếu chiều dài cáp không thể rút ngắn.

Lỗi 3: Lỗi truyền thông

Nguyên nhân:

• Cấu hình sai thông số truyền thông.
• Lỗi phần mềm trên thiết bị PROFIBUS DP.

Cách khắc phục:

• Kiểm tra và cấu hình lại các thông số truyền thông như số bit dừng, bit chẵn lẻ,…
• Cập nhật phần mềm (firmware) cho thiết bị PROFIBUS DP.

Bảng 6.1: Bảng tóm tắt các lỗi thường gặp và cách khắc phục
