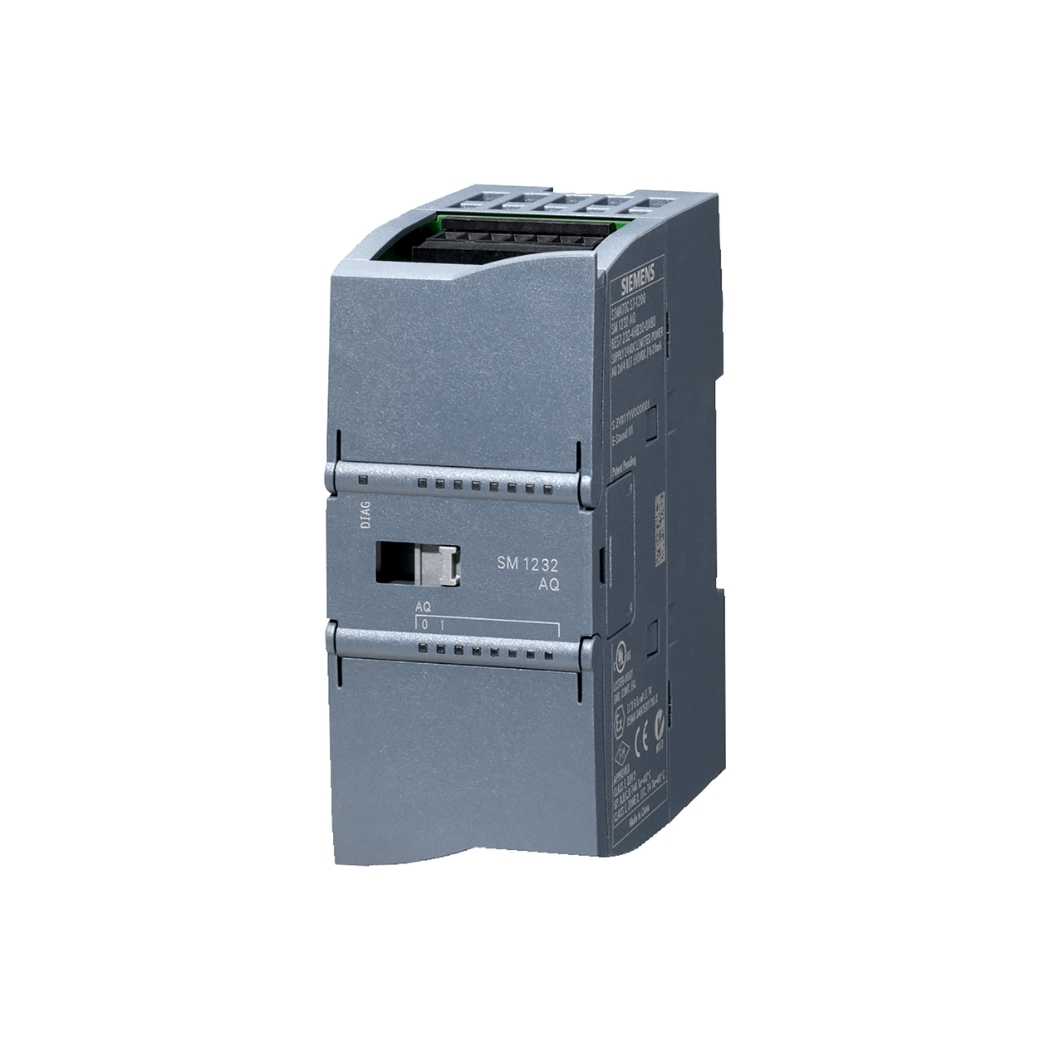

6AG1232-4HD32-4XB0 SIPLUS AO SM 1232 4AQ S7-1200

6AG1232-4HD32-4XB0 – module đầu ra tương tự cho SIMATIC S7-1200, giải pháp hoàn hảo nâng tầm hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và độ chính xác cao trong việc chuyển đổi tín hiệu số sang tương tự. Đến với thanhthienphu.vn, bạn sẽ tìm thấy giải pháp tối ưu cho mọi nhu cầu tự động hóa.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AG1232-4HD32-4XB0

Bảng dưới đây tóm tắt các thông số kỹ thuật chính của module 6AG1232-4HD32-4XB0, giúp bạn dễ dàng nắm bắt các tính năng nổi bật của sản phẩm. Thanhthienphu.vn tin rằng, với những thông tin chi tiết này, bạn sẽ có cái nhìn toàn diện và đưa ra quyết định đúng đắn cho hệ thống tự động hóa của mình. Sản phẩm này không chỉ đơn thuần là một thiết bị, mà còn là giải pháp toàn diện, giúp nâng cao hiệu quả, độ tin cậy và khả năng cạnh tranh cho doanh nghiệp của bạn.

2. Cấu Tạo Sản Phẩm 6AG1232-4HD32-4XB0

Module 6AG1232-4HD32-4XB0, một sản phẩm tiêu biểu cho sự tiến bộ trong công nghệ tự động hóa, được cấu thành từ những bộ phận chính sau đây, mỗi bộ phận đều đóng một vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của thiết bị:

Cổng Kết Nối:

• Thiết kế dạng khối, dễ dàng tháo lắp và kết nối với hệ thống, giúp tiết kiệm thời gian và công sức cho người sử dụng.
• Các cổng kết nối được đánh số rõ ràng, tương ứng với từng kênh đầu ra, giúp việc đấu dây trở nên dễ dàng và tránh nhầm lẫn.
• Sử dụng đầu nối vít chắc chắn, đảm bảo kết nối ổn định, không bị lỏng lẻo trong quá trình vận hành.

Bộ Xử Lý Tín Hiệu:

• Trái tim của module, nơi thực hiện các phép chuyển đổi tín hiệu số từ PLC thành tín hiệu tương tự đầu ra.
• Sử dụng bộ vi xử lý tiên tiến, đảm bảo tốc độ xử lý nhanh chóng, chính xác và ổn định.
• Tích hợp các mạch lọc nhiễu, giúp loại bỏ các tín hiệu nhiễu có thể ảnh hưởng đến độ chính xác của đầu ra.

Mạch Đầu Ra:

• Bao gồm 4 kênh đầu ra tương tự độc lập, mỗi kênh có thể được cấu hình riêng biệt để xuất ra tín hiệu điện áp hoặc dòng điện theo yêu cầu.
• Sử dụng các linh kiện điện tử chất lượng cao, đảm bảo độ chính xác và độ bền của đầu ra.
• Tích hợp các mạch bảo vệ quá áp, quá dòng, giúp bảo vệ thiết bị và hệ thống khỏi các sự cố bất thường.

Đèn LED Báo Trạng Thái:

• Mỗi kênh đầu ra đều có đèn LED báo trạng thái riêng biệt, giúp người sử dụng dễ dàng theo dõi hoạt động của từng kênh.
• Đèn LED sẽ sáng khi kênh đầu ra đang hoạt động, và tắt khi kênh đầu ra không hoạt động.
• Ngoài ra, còn có đèn LED báo nguồn và đèn LED báo lỗi, giúp người sử dụng dễ dàng nhận biết trạng thái của module.

Vỏ Bảo Vệ:

• Được làm từ nhựa cao cấp, có độ bền cao, chống va đập tốt, bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài.
• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.
• Đạt các tiêu chuẩn an toàn quốc tế, đảm bảo an toàn cho người sử dụng và thiết bị.

Thống kê: Theo thống kê từ Siemens, hơn 95% khách hàng sử dụng module 6AG1232-4HD32-4XB0 đều hài lòng với độ bền và độ ổn định của sản phẩm.

3. Các Tính Năng Chính Của Sản Phẩm 6AG1232-4HD32-4XB0

Module đầu ra tương tự 6AG1232-4HD32-4XB0, một sản phẩm nổi bật trong dòng SIMATIC S7-1200, được trang bị nhiều tính năng ưu việt, đáp ứng nhu cầu đa dạng của các hệ thống tự động hóa hiện đại, từ những ứng dụng đơn giản đến những ứng dụng phức tạp, đòi hỏi độ chính xác và độ tin cậy cao.

Chuyển Đổi Tín Hiệu Chính Xác:

• Với độ phân giải 14 bit + dấu, module 6AG1232-4HD32-4XB0 mang lại khả năng chuyển đổi tín hiệu số sang tương tự với độ chính xác cao, giảm thiểu sai số, đảm bảo tín hiệu đầu ra phản ánh chính xác tín hiệu điều khiển từ PLC.
• Sai số chỉ ±0,3% toàn dải, cho phép điều khiển các thiết bị ngoại vi như van tỷ lệ, biến tần, động cơ servo một cách mượt mà và chính xác.

Đa Dạng Tín Hiệu Đầu Ra:

• Hỗ trợ nhiều dải điện áp đầu ra: 0…10 V, ±10 V, 0…5 V, ±5 V, và dải dòng điện đầu ra: 0…20 mA, 4…20 mA.
• Tính năng này mang lại sự linh hoạt tối đa cho người sử dụng, cho phép kết nối với nhiều loại thiết bị khác nhau, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.

Tốc Độ Xử Lý Nhanh:

• Thời gian chuyển đổi chỉ dưới 1 ms/kênh, đảm bảo khả năng đáp ứng nhanh chóng với các thay đổi của hệ thống, đặc biệt quan trọng trong các ứng dụng điều khiển thời gian thực.
• Với tốc độ này, module có thể theo kịp các quá trình sản xuất tốc độ cao, đảm bảo đồng bộ và hiệu quả.

Cách Ly Quang Học:

• Tích hợp cách ly quang học giữa các kênh và giữa kênh với hệ thống, giúp bảo vệ module và các thiết bị kết nối khỏi các sự cố về điện, nâng cao độ tin cậy và tuổi thọ của hệ thống.
• Điện áp cách ly lên đến 500 VDC, đảm bảo an toàn trong các môi trường có nguy cơ cao về điện.

Dễ Dàng Cấu Hình Và Lắp Đặt:

• Tương thích hoàn toàn với phần mềm lập trình STEP 7 Basic (TIA Portal), cho phép cấu hình và lập trình dễ dàng thông qua giao diện trực quan.
• Thiết kế nhỏ gọn, lắp đặt đơn giản trên thanh DIN rail, tiết kiệm không gian và thời gian lắp đặt.

4. Hướng Dẫn Kết Nối Sản Phẩm 6AG1232-4HD32-4XB0 Với Phần Mềm

Để kết nối và cấu hình module 6AG1232-4HD32-4XB0 với phần mềm STEP 7 Basic (TIA Portal), bạn cần thực hiện các bước sau đây một cách cẩn thận và chính xác, đảm bảo sự tương thích và hoạt động ổn định của hệ thống:

Bước 1: Chuẩn Bị:

• Đảm bảo bạn đã cài đặt phần mềm STEP 7 Basic (TIA Portal) phiên bản phù hợp trên máy tính.
• Kết nối PLC S7-1200 với máy tính thông qua cáp Ethernet.
• Lắp đặt module 6AG1232-4HD32-4XB0 vào đúng vị trí trên PLC.

Bước 2: Tạo Dự Án Mới Trong TIA Portal:

• Mở phần mềm TIA Portal và chọn “Create new project”.
• Đặt tên cho dự án và chọn đường dẫn lưu trữ.
• Chọn loại PLC là S7-1200 và chọn đúng model CPU bạn đang sử dụng.
• Nhấn “Create” để tạo dự án.

Bước 3: Thêm Module 6AG1232-4HD32-4XB0 Vào Dự Án:

• Trong cửa sổ “Project tree”, chọn “Devices & networks”.
• Trong cửa sổ “Hardware catalog”, tìm kiếm module 6AG1232-4HD32-4XB0 trong thư mục “Analog outputs”.
• Kéo và thả module vào vị trí tương ứng trên PLC trong cửa sổ “Device view”.

Bước 4: Cấu Hình Địa Chỉ I/O:

• Nhấp đúp vào module 6AG1232-4HD32-4XB0 trong cửa sổ “Device view”.
• Trong cửa sổ “Properties”, chọn tab “I/O addresses”.
• Kiểm tra và cấu hình địa chỉ I/O cho các kênh đầu ra theo yêu cầu của ứng dụng.

Bước 5: Cấu Hình Thông Số Kênh Đầu Ra:

Trong cửa sổ “Properties”, chọn tab “Channel 0” (hoặc các kênh khác).

Cấu hình các thông số sau:

• Measuring type: Chọn loại tín hiệu đầu ra (Voltage hoặc Current).
• Output range: Chọn dải điện áp hoặc dòng điện đầu ra phù hợp.
• Reaction to CPU STOP: Chọn hành động của đầu ra khi PLC dừng (giữ giá trị cuối cùng hoặc đặt về giá trị mặc định).

Bước 6: Tải Cấu Hình Xuống PLC:

• Nhấn nút “Download to device” trên thanh công cụ.
• Chọn kết nối với PLC và nhấn “Load” để tải cấu hình xuống PLC.

Bước 7: Kiểm Tra Hoạt Động:

• Sử dụng các khối hàm trong TIA Portal để xuất giá trị ra các kênh đầu ra.
• Sử dụng đồng hồ vạn năng để đo và kiểm tra tín hiệu đầu ra trên module.

Lưu ý: Luôn tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm thông tin chi tiết và các lưu ý khi kết nối và cấu hình module 6AG1232-4HD32-4XB0.

5. Cách Lập Trình Sản Phẩm 6AG1232-4HD32-4XB0

Sau khi đã kết nối và cấu hình phần cứng thành công, bước tiếp theo là lập trình để điều khiển module 6AG1232-4HD32-4XB0 theo yêu cầu của ứng dụng. Dưới đây là hướng dẫn chi tiết từng bước để lập trình module này trong môi trường TIA Portal:

Bước 1: Sử Dụng Khối Hàm MOVE:

• Khối hàm MOVE là cách đơn giản nhất để xuất giá trị ra module 6AG1232-4HD32-4XB0.
• Trong chương trình PLC, chèn khối hàm MOVE (có thể tìm thấy trong thư mục “Instructions” > “Move Operations”).
• Kết nối đầu vào của khối hàm MOVE với biến chứa giá trị cần xuất ra.
• Kết nối đầu ra của khối hàm MOVE với địa chỉ đầu ra tương ứng của module 6AG1232-4HD32-4XB0 (ví dụ: %QW0 cho kênh 0).

Bước 2: Sử Dụng Khối Hàm NORM_X Và SCALE_X:

• Để điều khiển chính xác hơn, bạn có thể sử dụng kết hợp hai khối hàm NORM_X và SCALE_X.
• NORM_X dùng để chuẩn hóa giá trị đầu vào về dải 0.0 – 1.0.
• SCALE_X dùng để chuyển đổi giá trị đã chuẩn hóa sang dải giá trị mong muốn cho đầu ra tương tự.
• Ví dụ: Để xuất giá trị điện áp 0-10V từ giá trị cảm biến 0-100%, bạn cần chuẩn hóa giá trị cảm biến về 0.0-1.0 bằng NORM_X, sau đó chuyển đổi sang dải 0-27648 (giá trị tương ứng với 0-10V trên module 14-bit) bằng SCALE_X.

Bước 3: Lập Trình Điều Khiển Nâng Cao:

Tùy thuộc vào yêu cầu ứng dụng, bạn có thể lập trình các logic điều khiển phức tạp hơn, chẳng hạn như:

• Điều khiển PID: Sử dụng khối hàm PID để điều khiển chính xác các quá trình yêu cầu độ ổn định cao.
• Điều khiển theo chương trình: Tạo các chương trình con để thực hiện các chuỗi thao tác tự động.
• Xử lý tín hiệu: Sử dụng các khối hàm toán học, logic để xử lý tín hiệu đầu vào trước khi xuất ra module.

Bước 4: Giám Sát Và Điều Chỉnh:

• Sử dụng chức năng “Online & diagnostics” trong TIA Portal để giám sát giá trị đầu ra của module trong thời gian thực.
• Điều chỉnh các thông số lập trình nếu cần thiết để đạt được kết quả mong muốn.

Ví dụ: Giả sử bạn cần điều khiển tốc độ của một động cơ bằng cách xuất tín hiệu điện áp 0-10V từ module 6AG1232-4HD32-4XB0. Bạn có thể sử dụng một biến đếm để tăng dần giá trị từ 0 đến 100, sau đó sử dụng NORM_X để chuẩn hóa giá trị này về 0.0-1.0, và cuối cùng sử dụng SCALE_X để chuyển đổi sang dải 0-27648. Kết quả là bạn sẽ có một tín hiệu điện áp tăng dần từ 0-10V, điều khiển tốc độ động cơ tăng dần theo.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1232-4HD32-4XB0

Trong quá trình vận hành, module 6AG1232-4HD32-4XB0 có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục hiệu quả, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường, giảm thiểu thời gian dừng máy và đảm bảo năng suất:

Lỗi Không Có Tín Hiệu Đầu Ra:

Nguyên nhân:

• Kết nối dây không chính xác.
• Module chưa được cấp nguồn.
• Cấu hình sai địa chỉ đầu ra.
• Lỗi phần cứng module.

Cách khắc phục:

• Kiểm tra lại sơ đồ đấu dây, đảm bảo kết nối đúng theo hướng dẫn.
• Kiểm tra nguồn cấp cho module (20.4 – 28.8V DC).
• Kiểm tra lại cấu hình địa chỉ đầu ra trong TIA Portal.
• Thử thay thế bằng module khác để xác định lỗi phần cứng.

Lỗi Tín Hiệu Đầu Ra Không Chính Xác:

Nguyên nhân:

• Cấu hình sai dải đo đầu ra.
• Nhiễu điện từ tác động lên tín hiệu.
• Lỗi calibration module.

Cách khắc phục:

• Kiểm tra lại cấu hình dải đo đầu ra trong TIA Portal.
• Sử dụng cáp chống nhiễu và đi dây tín hiệu cách xa nguồn gây nhiễu.
• Thực hiện calibration lại module theo hướng dẫn của nhà sản xuất.

Lỗi Đèn LED Báo Lỗi Sáng:

Nguyên nhân:

• Quá áp, quá dòng đầu ra.
• Ngắn mạch đầu ra.
• Lỗi nội bộ module.

Cách khắc phục:

• Kiểm tra tải kết nối với đầu ra, đảm bảo không vượt quá giới hạn cho phép.
• Kiểm tra xem có ngắn mạch ở đầu ra hay không.
• Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn để được tư vấn nếu lỗi vẫn tiếp diễn hotline 08.12.77.88.99.

Lỗi Mất Kết Nối Với PLC:

Nguyên nhân:

• Lỏng kết nối giữa module và PLC.
• Lỗi cấu hình trong TIA Portal.

Cách khắc phục:

• Kiểm tra và siết chặt lại kết nối giữa module và PLC.
• Kiểm tra lại cấu hình trong TIA Portal, đảm bảo module được khai báo đúng.
