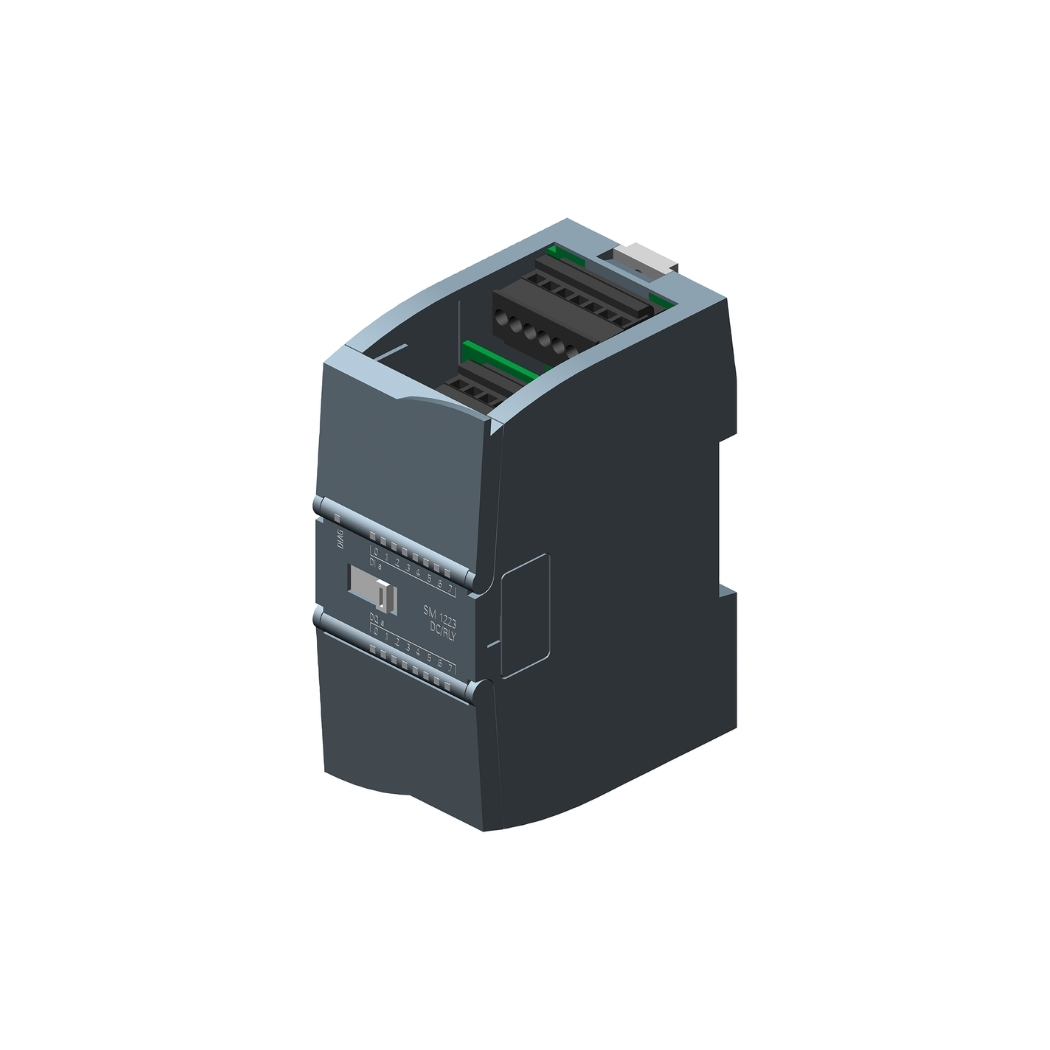

6AG1223-1PH32-4XB0 – Mô đun SIPLUS SM 1223 8DI/8DQ S7-1200 Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

6AG1223-1PH32-4XB0 SIPLUS SM 1223 8DI/8DQ S7-1200, giải pháp module mở rộng I/O vượt trội, mang đến sự linh hoạt và hiệu suất tối ưu cho hệ thống điều khiển PLC S7-1200 của bạn.

Thanhthienphu.vn hân hạnh giới thiệu sản phẩm này, một trợ thủ đắc lực giúp nâng tầm hệ thống tự động hóa, cải thiện năng suất và mang lại sự an tâm tuyệt đối trong quá trình vận hành.

1. Cấu tạo sản phẩm 6AG1223-1PH32-4XB0

Sản phẩm được thiết kế với sự tỉ mỉ đến từng chi tiết, mang trong mình vẻ đẹp của sự chắc chắn và độ tin cậy:

• Vỏ ngoài: Chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường khắc nghiệt. Màu sắc trang nhã, dễ dàng phân biệt và lắp đặt trong tủ điện.
• Đèn LED báo trạng thái: Mỗi kênh đầu vào/ra đều có đèn LED hiển thị trạng thái hoạt động, giúp kỹ sư dễ dàng kiểm tra và chẩn đoán lỗi.
• Cổng kết nối: Sử dụng terminal dạng ốc vít, đảm bảo kết nối chắc chắn, chống rung lắc, dễ dàng tháo lắp và bảo trì.
• Mạch điện tử: Thiết kế tinh vi, sử dụng linh kiện chất lượng cao, đảm bảo độ chính xác và độ bền vượt trội.
• Khe cắm mở rộng: Dễ dàng tháo lắp trên thanh DIN rail, tiết kiệm thời gian và công sức.

2. Các tính năng chính của 6AG1223-1PH32-4XB0

Sản phẩm không chỉ là một module mở rộng thông thường, mà còn là một “trợ thủ đắc lực” với những tính năng ưu việt:

• Mở rộng linh hoạt: Bổ sung 8 đầu vào số và 8 đầu ra số cho hệ thống PLC S7-1200, đáp ứng nhu cầu mở rộng của các ứng dụng tự động hóa đa dạng.
• Hiệu suất cao: Tốc độ xử lý tín hiệu nhanh chóng, độ trễ thấp, đảm bảo hệ thống hoạt động ổn định và chính xác.
• Độ bền vượt trội: Hoạt động ổn định trong môi trường khắc nghiệt với dải nhiệt độ rộng (-40°C đến +70°C) và khả năng chống ẩm, chống bụi cao.
• Bảo vệ an toàn: Tích hợp các tính năng bảo vệ ngắn mạch, quá áp, quá dòng, đảm bảo an toàn cho hệ thống và người vận hành.
• Dễ dàng tích hợp: Tương thích hoàn toàn với PLC S7-1200 và phần mềm TIA Portal, giúp việc cấu hình và lập trình trở nên đơn giản.
• Chẩn đoán lỗi nhanh: Hỗ trợ các chức năng chẩn đoán lỗi, giúp kỹ sư nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.

3. Hướng dẫn kết nối 6AG1223-1PH32-4XB0

• Bước 1: Lắp đặt module lên thanh DIN rail bên cạnh CPU S7-1200.
• Bước 2: Kết nối nguồn điện 24V DC cho module.
• Bước 3: Kết nối các cảm biến, công tắc vào các đầu vào số (DI) của module.
• Bước 4: Kết nối các thiết bị chấp hành (van, động cơ, đèn báo…) vào các đầu ra số (DQ) của module.
• Bước 5: Kết nối cáp truyền thông giữa module và CPU S7-1200.
• Bước 6: Mở phần mềm TIA Portal, tạo một project mới hoặc mở project hiện có.
• Bước 7: Thêm module 6AG1223-1PH32-4XB0 vào cấu hình phần cứng của project.
• Bước 8: Cấu hình địa chỉ I/O cho các đầu vào và đầu ra của module.
• Bước 9: Lập trình logic điều khiển trong chương trình PLC.
• Bước 10: Nạp chương trình xuống PLC và kiểm tra hoạt động của hệ thống.

4. Cách lập trình 6AG1223-1PH32-4XB0

Lập trình cơ bản:

Sử dụng các khối hàm (FC) hoặc khối dữ liệu (DB) để đọc và ghi giá trị các đầu vào/ra.

Ví dụ:

• Đọc trạng thái đầu vào số I0.0: Sử dụng lệnh “I0.0” hoặc khối hàm “READ_DI”.
• Ghi giá trị ra đầu ra số Q0.0: Sử dụng lệnh “Q0.0 := TRUE” (bật) hoặc “Q0.0 := FALSE” (tắt), hoặc khối hàm “WRITE_DQ”.
• Ví dụ lập trình trong LAD:

  Network 1: Đọc trạng thái nút nhấn (I0.0) và bật đèn báo (Q0.0)
  ---[ ]---( )---
   I0.0   Q0.0


Lập trình nâng cao:

Sử dụng các khối hàm đặc biệt:

• Xử lý tín hiệu analog (nếu có module analog kết hợp).
• Giao tiếp với các thiết bị khác qua các chuẩn truyền thông (Modbus, Profinet…).
• Tạo các chương trình con (subroutine) để tái sử dụng code.

Ví dụ ứng dụng:

Điều khiển băng tải:

• Sử dụng cảm biến quang (kết nối với DI) để phát hiện sản phẩm trên băng tải.
• Sử dụng đầu ra số (DQ) để điều khiển động cơ băng tải (bật/tắt, đảo chiều).
• Sử dụng đèn báo (kết nối với DQ) để hiển thị trạng thái hoạt động của băng tải.

Giám sát mức chất lỏng:

• Sử dụng cảm biến mức (kết nối với DI) để phát hiện mức chất lỏng trong bồn.
• Sử dụng đầu ra số (DQ) để điều khiển van nạp/xả chất lỏng.
• Sử dụng đèn báo (kết nối với DQ) để hiển thị trạng thái mức chất lỏng (cao/thấp/bình thường).

5. Khắc phục một số lỗi thường gặp với 6AG1223-1PH32-4XB0

6. Liên hệ thanhthienphu.vn để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp mở rộng I/O tin cậy, hiệu quả và bền bỉ cho hệ thống PLC S7-1200 của mình, 6AG1223-1PH32-4XB0 SIPLUS SM 1223 8DI/8DQ S7-1200 chính là sự lựa chọn hoàn hảo.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng với giá cả cạnh tranh, mà còn mang đến cho bạn:

• Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe và giải đáp mọi thắc mắc của bạn, giúp bạn lựa chọn được sản phẩm phù hợp nhất với nhu cầu.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi cam kết hỗ trợ bạn trong suốt quá trình lắp đặt, cấu hình, lập trình và vận hành sản phẩm.
• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ đổi trả linh hoạt, đảm bảo quyền lợi tối đa cho khách hàng.
• Giải pháp toàn diện: Chúng tôi cung cấp đầy đủ các thiết bị và giải pháp tự động hóa, giúp bạn xây dựng một hệ thống hoàn chỉnh và hiệu quả.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt!

Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Thanhthienphu.vn – Nơi niềm tin được trao gửi, nơi thành công được kiến tạo!
