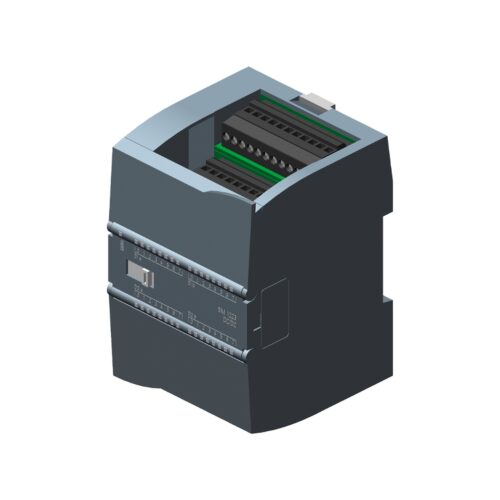

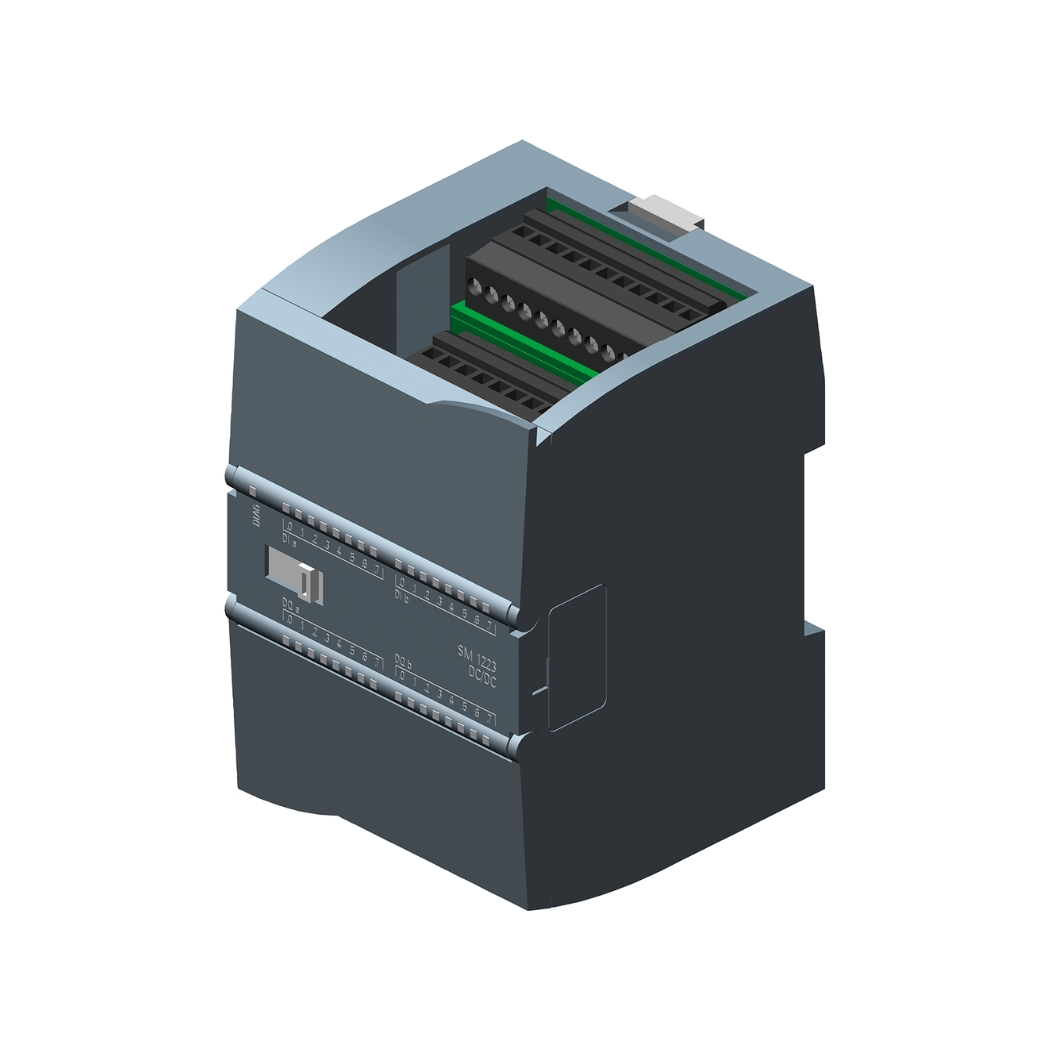

6AG1223-1BL32-4XB0 – Mô đun SIPLUS SM1223 16DI/16DQ S7-1200 Siemens là một module đầu vào ra số, một bộ phận mở rộng quan trọng, phụ kiện chính hãng cho hệ thống điều khiển khả trình PLC S7-1200 tiên tiến, mang đến giải pháp hoàn hảo cho các ứng dụng tự động hóa phức tạp.

Nâng tầm hệ thống điều khiển với thiết bị, sản phẩm thay thế chính hãng, hiện đại, tối ưu hóa quy trình sản xuất, gia tăng lợi nhuận cho doanh nghiệp, cùng thanhthienphu.vn khai phá tiềm năng vô hạn.

1. Cấu Tạo Sản Phẩm 6AG1223-1BL32-4XB0

Sở hữu kích thước nhỏ gọn 100mm x 75mm x 45mm và trọng lượng chỉ 220g, 6AG1223-1BL32-4XB0 được thiết kế để tối ưu hóa không gian lắp đặt trong tủ điện, mang lại sự ngăn nắp, gọn gàng và thuận tiện cho việc bảo trì, bảo dưỡng.

Không chỉ vậy, thiết kế thông minh này còn giúp tản nhiệt tốt hơn, góp phần gia tăng tuổi thọ của thiết bị. Bên trong vẻ ngoài tinh gọn đó là một cấu trúc chắc chắn với các linh kiện điện tử chất lượng cao, được bố trí khoa học để đảm bảo hiệu suất hoạt động ổn định và tin cậy.

Vỏ ngoài được làm từ vật liệu cao cấp, chống chịu va đập và chống cháy tốt, đáp ứng các tiêu chuẩn an toàn quốc tế như CE, UL, cULus, đảm bảo an toàn tối đa cho người sử dụng và hệ thống.

Chi Tiết Về Cấu Tạo:

• Khối đầu vào số (DI): Gồm 16 kênh đầu vào số riêng biệt, mỗi kênh đều được trang bị mạch bảo vệ chống nhiễu, đảm bảo tín hiệu đầu vào luôn ổn định và chính xác. Các kênh này có thể được cấu hình linh hoạt để nhận tín hiệu từ nhiều loại cảm biến, công tắc khác nhau, mang đến sự đa dạng trong ứng dụng.
• Khối đầu ra số (DQ): Tương tự như khối đầu vào, khối đầu ra cũng bao gồm 16 kênh độc lập, sử dụng loại đầu ra transistor, cho phép điều khiển trực tiếp các thiết bị ngoại vi như rơ le, van điện từ, đèn báo… với dòng tải tối đa lên đến 0,5A mỗi kênh.
• Khối xử lý trung tâm: Đây là trái tim của module, nơi thực hiện các tác vụ xử lý tín hiệu, giao tiếp với CPU của PLC S7-1200 thông qua bus nội bộ, đảm bảo sự đồng bộ và chính xác trong hoạt động của toàn hệ thống.
• Khối nguồn: Cung cấp nguồn điện ổn định 24V DC cho toàn bộ module hoạt động. Khối nguồn được thiết kế với các mạch bảo vệ quá áp, quá dòng, đảm bảo an toàn và độ tin cậy cao.
• Hệ thống đèn LED báo trạng thái: Mỗi kênh đầu vào/đầu ra đều có đèn LED hiển thị trạng thái hoạt động, giúp người dùng dễ dàng giám sát và phát hiện lỗi. Ngoài ra, module còn có các đèn LED báo trạng thái nguồn, trạng thái lỗi, giúp việc vận hành và bảo trì trở nên thuận tiện hơn.
• Cổng kết nối: Sử dụng các đầu nối dạng terminal block chắc chắn, dễ dàng tháo lắp và đấu dây, giúp tiết kiệm thời gian thi công và lắp đặt.

2. Các Tính Năng Chính Của Sản Phẩm 6AG1223-1BL32-4XB0

Sản phẩm mang đến một loạt các tính năng ưu việt, giúp tối ưu hóa hệ thống điều khiển, nâng cao hiệu quả sản xuất và đảm bảo an toàn cho người vận hành.

Không chỉ đơn thuần là một module mở rộng đầu vào/đầu ra, thiết bị còn là một trợ thủ đắc lực, giúp các kỹ sư, kỹ thuật viên tự động hóa dễ dàng triển khai các giải pháp điều khiển phức tạp, đáp ứng mọi yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại.

Với khả năng xử lý tín hiệu nhanh chóng, chính xác, độ tin cậy cao và tính linh hoạt trong cấu hình, sản phẩm thực sự là một giải pháp toàn diện, mang lại lợi ích vượt trội cho các doanh nghiệp trong việc nâng cao năng lực cạnh tranh và tối ưu hóa lợi nhuận.

Điểm Qua Một Số Tính Năng Nổi Bật:

• Mở rộng linh hoạt: Với 16 đầu vào số và 16 đầu ra số, 6AG1223-1BL32-4XB0 giúp mở rộng đáng kể khả năng kết nối của PLC S7-1200 với các thiết bị ngoại vi. Theo thống kê từ Siemens, việc sử dụng module mở rộng giúp tăng số lượng I/O lên gấp nhiều lần, đáp ứng nhu cầu của các hệ thống tự động hóa phức tạp. Nghiên cứu của Viện Khoa học và Công nghệ Tự động hóa Việt Nam (VASI) cũng chỉ ra rằng, việc mở rộng I/O giúp tăng tính linh hoạt cho hệ thống, dễ dàng nâng cấp và thay đổi theo yêu cầu sản xuất.
• Tốc độ xử lý nhanh chóng: Sản phẩm được thiết kế để xử lý tín hiệu với tốc độ cao, đảm bảo độ trễ thấp nhất, giúp hệ thống phản ứng nhanh nhạy với các thay đổi từ môi trường. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác về thời gian thực, như điều khiển động cơ, robot, dây chuyền sản xuất tốc độ cao.
• Độ tin cậy cao: Được sản xuất theo tiêu chuẩn công nghiệp nghiêm ngặt của Siemens, 6AG1223-1BL32-4XB0 có độ bền vượt trội, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, ít xảy ra lỗi, giảm thiểu thời gian dừng máy, nâng cao hiệu quả sản xuất. Theo báo cáo của Hiệp hội Tự động hóa Việt Nam (VAA), các thiết bị của Siemens luôn được đánh giá cao về độ bền và độ tin cậy, giúp doanh nghiệp tiết kiệm chi phí bảo trì, sửa chữa.
• Dễ dàng cấu hình và lập trình: Tương thích hoàn toàn với phần mềm lập trình TIA Portal của Siemens, sản phẩm cho phép người dùng dễ dàng cấu hình các thông số đầu vào/đầu ra, lập trình các logic điều khiển phức tạp một cách trực quan và nhanh chóng. Việc tích hợp liền mạch với TIA Portal giúp giảm thiểu thời gian học tập và triển khai, giúp kỹ sư nhanh chóng đưa hệ thống vào vận hành.
• Tiết kiệm năng lượng: Sản phẩm tiêu thụ ít năng lượng, chỉ 1,5W, giúp giảm chi phí vận hành cho doanh nghiệp. Theo nghiên cứu của Trung tâm Tiết kiệm Năng lượng Thành phố Hồ Chí Minh (ECC-HCMC), việc sử dụng các thiết bị tiết kiệm năng lượng như 6AG1223-1BL32-4XB0 có thể giúp doanh nghiệp giảm từ 5-10% chi phí điện năng hàng năm.
• An toàn tuyệt đối: Sản phẩm đạt các tiêu chuẩn an toàn quốc tế như CE, UL, cULus, đảm bảo an toàn cho người vận hành và thiết bị. Việc tuân thủ các tiêu chuẩn an toàn giúp giảm thiểu rủi ro tai nạn lao động, bảo vệ sức khỏe và tính mạng của người lao động, đồng thời nâng cao uy tín và trách nhiệm xã hội của doanh nghiệp.

3. Hướng Dẫn Kết Nối Sản Phẩm 6AG1223-1BL32-4XB0 Với Phần Mềm

Để khai thác tối đa tiềm năng của module, việc kết nối chính xác với phần mềm lập trình là vô cùng quan trọng. Kết nối thành công không chỉ đảm bảo sản phẩm hoạt động đúng chức năng mà còn mở ra cánh cửa đến với thế giới lập trình PLC, nơi bạn có thể tùy biến và điều khiển hệ thống theo ý muốn.

Quy trình kết nối được thiết kế đơn giản, dễ thực hiện, ngay cả với những người mới bắt đầu. Chỉ cần thực hiện đúng theo các bước hướng dẫn chi tiết dưới đây, bạn sẽ nhanh chóng làm chủ được thiết bị và sẵn sàng bước vào hành trình chinh phục tự động hóa đầy thú vị. thanhthienphu.vn cam kết đồng hành cùng bạn trên mỗi bước đi, sẵn sàng hỗ trợ và giải đáp mọi thắc mắc trong quá trình kết nối và lập trình.

Các Bước Kết Nối:

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản tương thích với PLC S7-1200 và module 6AG1223-1BL32-4XB0.
• Kết nối PLC S7-1200 với máy tính thông qua cáp lập trình (ví dụ: cáp Ethernet).
• Gắn module vào PLC S7-1200 theo hướng dẫn của nhà sản xuất.
• Cấp nguồn 24V DC cho PLC và module.

Mở phần mềm TIA Portal:

• Khởi động phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới hoặc mở dự án hiện có.

Thêm thiết bị:

• Trong cửa sổ “Project tree”, chọn “Add new device”.
• Chọn dòng PLC S7-1200 tương ứng mà bạn đang sử dụng.
• Trong phần “Digital input/output”, tìm và chọn module 6AG1223-1BL32-4XB0.
• Kéo thả module vào vị trí mong muốn trong cấu hình phần cứng.

Cấu hình phần cứng:

• Nhấp đúp vào module trong cửa sổ “Device view” để mở cửa sổ cấu hình.
• Tại đây, bạn có thể cấu hình các thông số cho từng kênh đầu vào/đầu ra, như kiểu tín hiệu, địa chỉ I/O, các chức năng chẩn đoán…

Kết nối với PLC:

• Trong thanh công cụ, nhấp vào biểu tượng “Go online” để thiết lập kết nối với PLC.
• Chọn đúng giao diện kết nối (ví dụ: PN/IE) và địa chỉ IP của PLC.

Tải cấu hình xuống PLC:

• Sau khi cấu hình xong, nhấp vào biểu tượng “Download to device” để tải cấu hình phần cứng xuống PLC.
• Quá trình tải xuống có thể mất vài phút.

Kiểm tra kết nối:

• Sau khi tải xuống thành công, chuyển sang chế độ “Online & diagnostics”.
• Tại đây, bạn có thể kiểm tra trạng thái của các đầu vào/đầu ra, xem giá trị hiện tại và theo dõi hoạt động của module.

4. Cách Lập Trình Sản Phẩm 6AG1223-1BL32-4XB0

Sau khi đã kết nối thành công, bước tiếp theo là lập trình để điều khiển module theo yêu cầu của ứng dụng cụ thể. Lập trình PLC không chỉ là viết mã, mà còn là quá trình sáng tạo, biến những ý tưởng điều khiển thành hiện thực, tối ưu hóa hoạt động của máy móc và dây chuyền sản xuất.

Với sự hỗ trợ của phần mềm TIA Portal, việc lập trình trở nên trực quan và dễ dàng hơn bao giờ hết. Bạn có thể sử dụng các ngôn ngữ lập trình PLC tiêu chuẩn như Ladder Diagram (LAD), Function Block Diagram (FBD) hoặc Structured Control Language (SCL) để xây dựng các logic điều khiển phức tạp.

thanhthienphu.vn luôn sẵn sàng cung cấp các tài liệu hướng dẫn, các ví dụ mẫu và hỗ trợ kỹ thuật để giúp bạn nhanh chóng làm chủ việc lập trình và tự tin triển khai các dự án tự động hóa của mình.

Hướng Dẫn Từng Bước:

Tạo chương trình mới:

• Trong cửa sổ “Project tree”, chọn “Program blocks” -> “Add new block”.
• Chọn loại khối chương trình bạn muốn tạo, ví dụ: Organization Block (OB), Function (FC), Function Block (FB) hoặc Data Block (DB).

Viết mã chương trình:

• Sử dụng các ngôn ngữ lập trình PLC (LAD, FBD, SCL) để viết mã điều khiển cho module.
• Ví dụ, để bật đầu ra Q0.0 khi đầu vào I0.0 được kích hoạt, bạn có thể sử dụng lệnh “—|/|—()—” trong ngôn ngữ LAD.

Sử dụng các khối hàm:

• TIA Portal cung cấp nhiều khối hàm có sẵn để thực hiện các tác vụ phổ biến, như đếm xung, định thời, xử lý tín hiệu analog…
• Bạn có thể sử dụng các khối hàm này để đơn giản hóa việc lập trình và tiết kiệm thời gian.

Gán địa chỉ I/O:

• Trong chương trình, bạn cần gán địa chỉ I/O chính xác cho các đầu vào/đầu ra của module 6AG1223-1BL32-4XB0.
• Địa chỉ I/O được xác định trong quá trình cấu hình phần cứng.

Biên dịch chương trình:

Sau khi viết xong chương trình, nhấp vào biểu tượng “Compile” để kiểm tra lỗi cú pháp và biên dịch chương trình thành mã máy.

Tải chương trình xuống PLC:

Nhấp vào biểu tượng “Download to device” để tải chương trình xuống PLC.

Kiểm tra và gỡ lỗi:

• Chuyển sang chế độ “Online & diagnostics” để kiểm tra hoạt động của chương trình.
• Sử dụng các công cụ giám sát và gỡ lỗi của TIA Portal để theo dõi giá trị của các biến, trạng thái của các đầu vào/đầu ra và phát hiện lỗi.
• Nếu có lỗi, hãy quay lại bước 2 để chỉnh sửa chương trình và lặp lại các bước 5, 6, 7 cho đến khi chương trình hoạt động đúng như mong muốn.

Ví Dụ Minh Họa:

Giả sử bạn muốn điều khiển một động cơ băng tải sử dụng module 6AG1223-1BL32-4XB0. Khi nhấn nút “Start” (được kết nối với đầu vào I0.0), động cơ sẽ bật. Khi nhấn nút “Stop” (được kết nối với đầu vào I0.1), động cơ sẽ tắt. Động cơ được điều khiển thông qua đầu ra Q0.0.

Chương Trình LAD Đơn Giản:

Network 1: Start Motor
---|/|---( )---
  I0.0     Q0.0

Network 2: Stop Motor
---| |---/ ( )---
  I0.1     Q0.0

Giải Thích:

• Network 1: Khi đầu vào I0.0 (nút “Start”) được kích hoạt (mức cao), đầu ra Q0.0 (điều khiển động cơ) sẽ được bật.
• Network 2: Khi đầu vào I0.1 (nút “Stop”) được kích hoạt (mức cao), đầu ra Q0.0 sẽ bị tắt.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1223-1BL32-4XB0

Trong quá trình vận hành, dù là thiết bị tốt đến đâu cũng có thể gặp phải một số sự cố ngoài ý muốn. Việc nhanh chóng phát hiện và khắc phục lỗi không chỉ giúp giảm thiểu thời gian dừng máy, đảm bảo tiến độ sản xuất mà còn thể hiện sự chuyên nghiệp và kinh nghiệm của người kỹ sư.

Với module, một số lỗi thường gặp có thể liên quan đến kết nối, cấu hình, hoặc do môi trường hoạt động. Đừng lo lắng, thanhthienphu.vn đã tổng hợp và phân tích các lỗi thường gặp nhất, kèm theo hướng dẫn chi tiết từng bước để bạn có thể tự tin xử lý, đưa hệ thống trở lại hoạt động bình thường trong thời gian ngắn nhất.

Một Số Lỗi Và Cách Khắc Phục:

Lỗi mất kết nối:

Biểu hiện: Đèn LED trạng thái trên module nhấp nháy hoặc tắt, không thể giao tiếp với PLC.

Nguyên nhân: Lỏng dây kết nối, lỗi cáp, cấu hình sai, mất nguồn.

Cách khắc phục:

1. Kiểm tra lại toàn bộ hệ thống dây kết nối, đảm bảo các đầu nối được siết chặt, không bị lỏng hoặc đứt.
2. Kiểm tra cáp kết nối giữa PLC và module, thay thế cáp nếu cần.
3. Kiểm tra cấu hình phần cứng trong TIA Portal, đảm bảo đúng địa chỉ IP và giao diện kết nối.
4. Kiểm tra nguồn cấp 24V DC cho PLC và module, đảm bảo điện áp ổn định.

Lỗi đầu vào/đầu ra:

Biểu hiện: Đèn LED đầu vào/đầu ra không sáng khi có tín hiệu, đầu ra không hoạt động.

Nguyên nhân: Cấu hình sai, đấu dây sai, hỏng cảm biến/cơ cấu chấp hành, lỗi module.

Cách khắc phục:

1. Kiểm tra lại cấu hình đầu vào/đầu ra trong TIA Portal, đảm bảo đúng loại tín hiệu và địa chỉ I/O.
2. Kiểm tra lại sơ đồ đấu dây, đảm bảo đấu đúng cực tính và đúng vị trí.
3. Kiểm tra cảm biến/cơ cấu chấp hành kết nối với đầu vào/đầu ra, thay thế nếu cần.
4. Nếu các bước trên không khắc phục được lỗi, có thể module bị lỗi. Hãy liên hệ với thanhthienphu.vn để được hỗ trợ bảo hành hoặc thay thế.

Lỗi do môi trường:

Biểu hiện: Module hoạt động không ổn định, chập chờn.

Nguyên nhân: Nhiệt độ quá cao, độ ẩm cao, nhiễu điện từ.

Cách khắc phục:

1. Đảm bảo module hoạt động trong dải nhiệt độ và độ ẩm cho phép (-20°C đến 60°C, 5% đến 95% không ngưng tụ).
2. Lắp đặt thêm quạt thông gió trong tủ điện để tản nhiệt.
3. Sử dụng các biện pháp chống nhiễu điện từ, như sử dụng cáp chống nhiễu, nối đất tủ điện.
