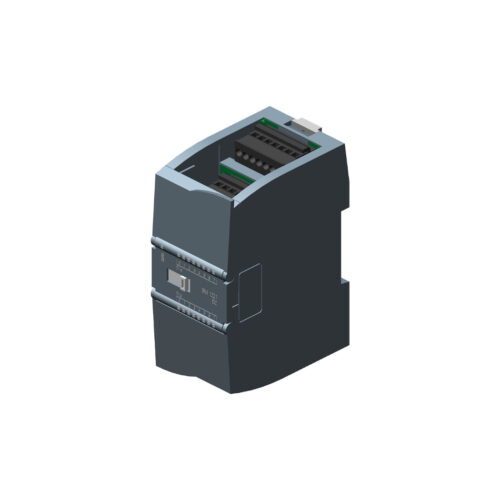

6AG1222-1HF32-4XB0 SIPLUS SM1222 8DQ RLY S7-1200, mô-đun mở rộng ngõ ra số relay, là giải pháp hoàn hảo để nâng cấp hệ thống điều khiển của bạn, mang lại hiệu suất vượt trội và độ tin cậy cao cho các ứng dụng công nghiệp.

Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn tối ưu hóa quy trình sản xuất và đạt được những bước tiến mới trong tự động hóa.

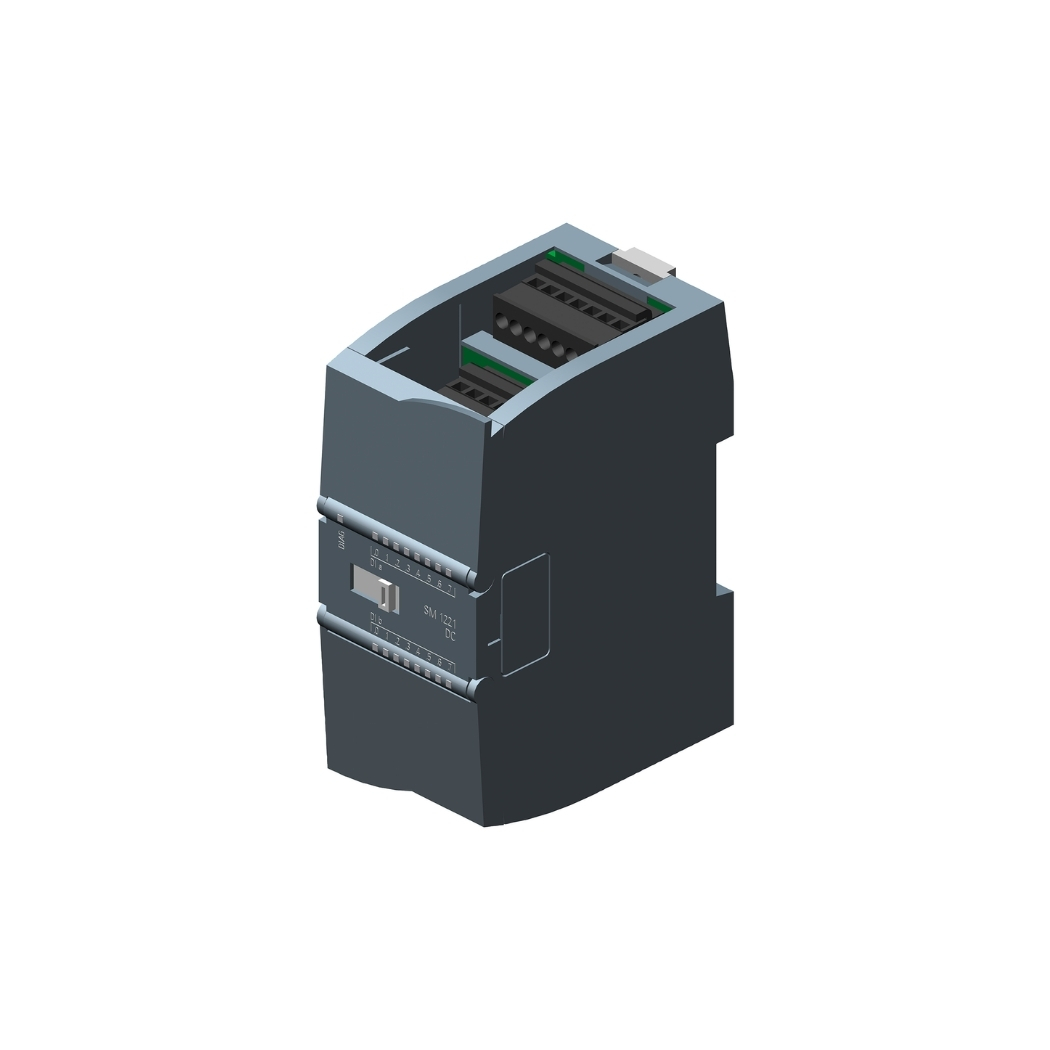

1. Cấu tạo sản phẩm 6AG1222-1HF32-4XB0

6AG1222-1HF32-4XB0 SIPLUS SM1222 8DQ RLY S7-1200 được thiết kế với sự tỉ mỉ và tinh tế trong từng chi tiết, đảm bảo độ bền và hiệu suất hoạt động tối ưu trong môi trường công nghiệp khắc nghiệt. Dưới đây là cấu tạo chi tiết của sản phẩm:

Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có khả năng chống cháy, chống va đập và chịu được nhiệt độ cao. Vỏ bảo vệ giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, hóa chất và rung động.

Khối đầu nối (Terminal Block):

• Đầu nối nguồn: Cung cấp nguồn điện cho mô-đun hoạt động.
• Đầu nối ngõ ra: Kết nối với các thiết bị ngoại vi cần điều khiển (ví dụ: van, động cơ, đèn báo).
• Đầu nối tín hiệu: Kết nối với CPU của bộ điều khiển S7-1200 thông qua bus kết nối.

Mạch điện tử:

• Bộ vi xử lý: Điều khiển hoạt động của mô-đun, xử lý tín hiệu từ CPU và điều khiển các relay.
• Relay: Là các công tắc điện từ, đóng/ngắt mạch điện để điều khiển các thiết bị ngoại vi. Loại relay được sử dụng trong mô-đun này có độ bền cao, tuổi thọ đóng cắt lớn và khả năng chịu tải tốt.
• Optocoupler (Bộ cách ly quang): Cách ly tín hiệu giữa mạch điều khiển và mạch công suất, đảm bảo an toàn cho hệ thống và chống nhiễu.
• Các linh kiện điện tử khác: Bao gồm điện trở, tụ điện, diode, IC… có chức năng bảo vệ mạch, lọc nhiễu và ổn định điện áp.

Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng ngõ ra (ON/OFF) và trạng thái lỗi (nếu có).

Bus kết nối: Kết nối với các mô-đun khác trong hệ thống S7-1200, cho phép mở rộng hệ thống một cách dễ dàng.

2. Các tính năng chính của sản phẩm 6AG1222-1HF32-4XB0

Sản phẩm 6AG1222-1HF32-4XB0 SIPLUS SM1222 8DQ RLY S7-1200 sở hữu những tính năng vượt trội, đáp ứng mọi yêu cầu khắt khe của các ứng dụng tự động hóa công nghiệp:

• 8 ngõ ra relay độc lập: Cho phép điều khiển đồng thời 8 thiết bị khác nhau, tăng tính linh hoạt và hiệu quả cho hệ thống.
• Khả năng chịu tải cao: Dòng điện định mức 2A cho mỗi ngõ ra, phù hợp với nhiều loại tải khác nhau như van điện từ, động cơ nhỏ, đèn báo…
• Tuổi thọ relay cao: Đảm bảo hoạt động ổn định và bền bỉ trong thời gian dài, giảm thiểu chi phí bảo trì và thay thế.
• Thời gian đáp ứng nhanh: Tối đa 10ms, giúp hệ thống phản ứng nhanh chóng với các thay đổi, đảm bảo độ chính xác và hiệu quả.
• Cách ly quang: Bảo vệ hệ thống khỏi các sự cố về điện và nhiễu điện từ, tăng độ an toàn và tin cậy.
• Dải nhiệt độ hoạt động rộng: Từ -40°C đến +70°C, cho phép mô-đun hoạt động ổn định trong môi trường khắc nghiệt, kể cả những nơi có nhiệt độ rất thấp hoặc rất cao.
• Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt trong tủ điện.
• Dễ dàng lắp đặt và cấu hình: Sử dụng phần mềm TIA Portal quen thuộc, giúp kỹ sư dễ dàng tích hợp mô-đun vào hệ thống.
• Tương thích hoàn toàn với S7-1200: Đảm bảo tính đồng bộ và hiệu suất tối ưu cho toàn hệ thống.
• Chứng chỉ quốc tế: Đạt nhiều chứng chỉ chất lượng và an toàn, khẳng định độ tin cậy của sản phẩm

3. Hướng dẫn kết nối sản phẩm 6AG1222-1HF32-4XB0

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal (phiên bản phù hợp với S7-1200).
• Kết nối máy tính với CPU S7-1200 thông qua cáp Ethernet.
• Đảm bảo nguồn điện đã được ngắt trước khi tiến hành lắp đặt.

Bước 2: Lắp đặt mô-đun

1. Gắn mô-đun 6AG1222-1HF32-4XB0 vào thanh ray DIN bên cạnh CPU S7-1200.
2. Kết nối bus kết nối của mô-đun với CPU hoặc mô-đun mở rộng khác (nếu có).
3. Cấp nguồn cho mô-đun.

Bước 3: Cấu hình trong TIA Portal

1. Mở dự án TIA Portal đã có hoặc tạo một dự án mới.
2. Thêm CPU S7-1200 vào dự án (nếu chưa có).
3. Trong cửa sổ “Devices & networks”, kéo thả mô-đun “SM 1222 8DQ Relay” từ danh mục phần cứng vào vị trí tương ứng trên thanh ray.
4. Kết nối mô-đun với CPU bằng cách kéo thả từ cổng kết nối của CPU đến cổng kết nối của mô-đun.
5. Cấu hình địa chỉ I/O cho các ngõ ra của mô-đun trong cửa sổ “Device configuration”.
6. Tải cấu hình xuống CPU.

Bước 4: Kiểm tra kết nối

1. Bật nguồn cho hệ thống.
2. Sử dụng chức năng “Online & diagnostics” trong TIA Portal để kiểm tra trạng thái của mô-đun và các ngõ ra.
3. Thử bật/tắt các ngõ ra từ TIA Portal để kiểm tra hoạt động của relay.

4. Cách lập trình sản phẩm 6AG1222-1HF32-4XB0

Việc lập trình điều khiển các ngõ ra của 6AG1222-1HF32-4XB0 trong TIA Portal rất đơn giản, bạn có thể sử dụng các khối hàm (function block) có sẵn hoặc tự viết chương trình theo logic điều khiển của mình.

Ví dụ: Điều khiển một động cơ (kết nối với ngõ ra Q0.0) chạy khi nhấn nút Start (kết nối với ngõ vào I0.0) và dừng khi nhấn nút Stop (kết nối với ngõ vào I0.1).

Tạo một Function Block (FB) mới trong TIA Portal.

Thêm các biến đầu vào (Input):

• Start (BOOL) – Kết nối với I0.0
• Stop (BOOL) – Kết nối với I0.1

Thêm biến đầu ra (Output):

Motor (BOOL) – Kết nối với Q0.0

Viết chương trình Ladder Logic (LAD) hoặc Structured Control Language (SCL) trong FB:

• Sử dụng lệnh “Set” để bật Motor khi Start được nhấn và giữ.
• Sử dụng lệnh “Reset” để tắt Motor khi Stop được nhấn.

LAD (Ladder Logic):

Network 1:
---|Start|---------------------(Set) Motor

Network 2:
---|Stop|---------------------(Reset) Motor

SCL (Structured Control Language):

IF Start THEN
    Motor := TRUE; // Set Motor
END_IF;

IF Stop THEN
    Motor := FALSE; // Reset Motor
END_IF;

1. Gọi FB này trong chương trình chính (OB1) của CPU.
2. Tải chương trình xuống CPU.
3. Kiểm tra hoạt động của chương trình bằng cách nhấn nút Start và Stop.

5. Khắc phục một số lỗi thường gặp với sản phẩm 6AG1222-1HF32-4XB0
