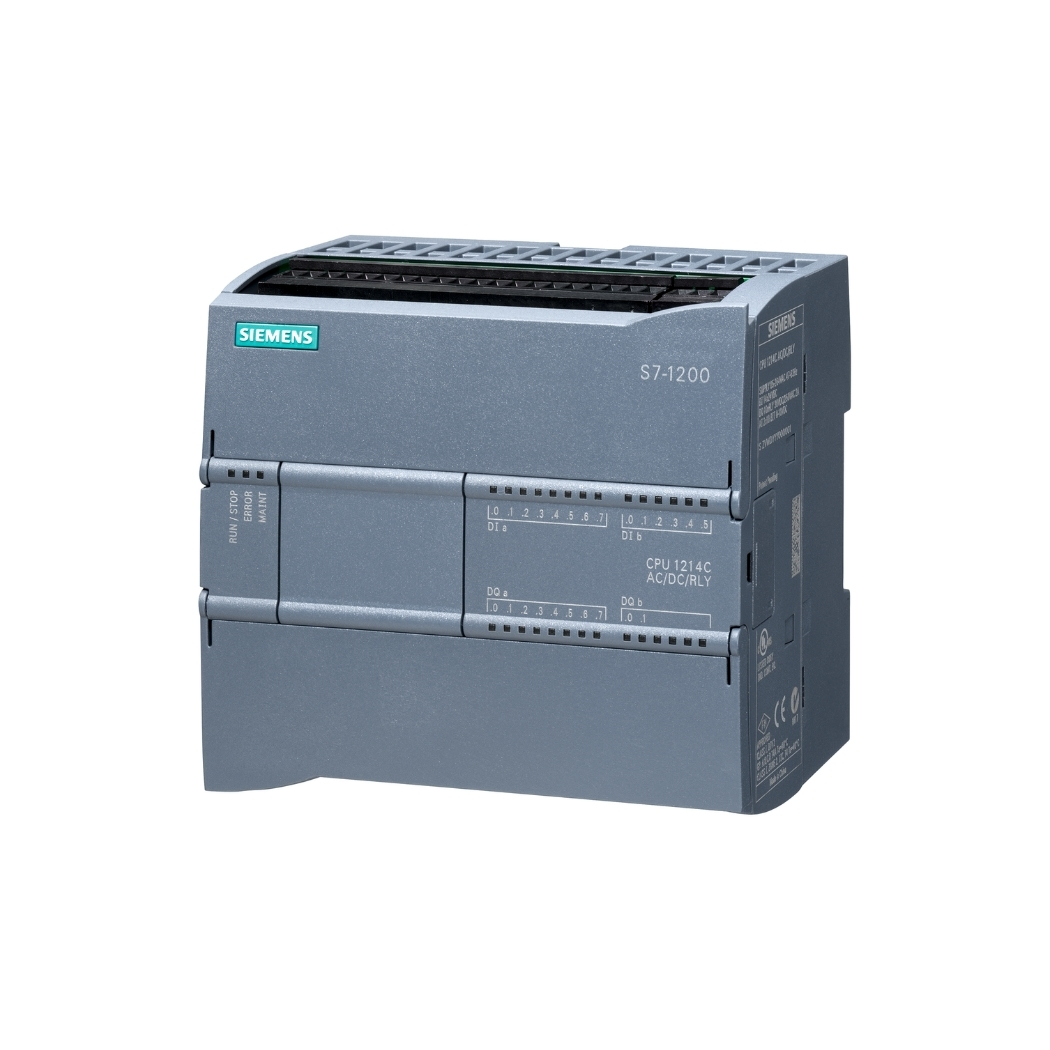

6AG1214-1BG40-5XB0 SIPLUS 1214C AC/DC/RLY S7-1200, bộ điều khiển logic lập trình cỡ nhỏ gọn, mang đến giải pháp tự động hóa mạnh mẽ, linh hoạt và tiết kiệm cho các ứng dụng công nghiệp đa dạng, là lựa chọn hoàn hảo để nâng tầm hệ thống điều khiển của bạn.
Thanhthienphu.vn sẵn sàng đồng hành cùng bạn khám phá sức mạnh của bộ PLC tiên tiến này, từ đó kiến tạo những giá trị vượt trội cho doanh nghiệp, tối ưu hiệu suất và giảm thiểu chi phí vận hành.
1. Thông Tin Chi Tiết Về Sản Phẩm 6AG1214-1BG40-5XB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1214-1BG40-5XB0 |
| Dòng sản phẩm | SIPLUS S7-1200 |
| Loại CPU | CPU 1214C |
| Nguồn cấp | AC (85-264 VAC) |
| Điện áp đầu vào số | 24 VDC |
| Loại đầu ra | Relay (Rơ le) |
| Số lượng đầu vào số | 14 |
| Số lượng đầu ra số | 10 |
| Số lượng đầu vào tương tự | 2 |
| Bộ nhớ chương trình | 100 KB |
| Bộ nhớ dữ liệu | 10 KB |
| Thời gian thực hiện lệnh bit | 0.085 µs |
| Giao tiếp truyền thông | PROFINET (Ethernet) |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (phiên bản SIPLUS) |
| Độ ẩm hoạt động | 100% RH, có ngưng tụ (phiên bản SIPLUS) |
| Kích thước (W x H x D) | 90 x 100 x 75 mm |
| Trọng lượng | Khoảng 0.4 kg |
| Chứng chỉ | CE, UL, CSA, FM, và các chứng chỉ khác tùy theo khu vực |
| Phần mềm lập trình | TIA Portal (Totally Integrated Automation Portal) |
2. Cấu Tạo Sản Phẩm 6AG1214-1BG40-5XB0
Bộ xử lý trung tâm (CPU): Là “bộ não” của PLC, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển các hoạt động của hệ thống.
Bộ nhớ: Lưu trữ chương trình điều khiển, dữ liệu và các thông số cài đặt.
Các mô-đun đầu vào/đầu ra (I/O):
- Đầu vào số (Digital Input): Nhận tín hiệu từ các cảm biến, công tắc, nút nhấn…
- Đầu ra số (Digital Output): Điều khiển các thiết bị như đèn báo, van, động cơ…
- Đầu vào tương tự (Analog Input): Nhận tín hiệu từ các cảm biến đo nhiệt độ, áp suất, mức…
- Đầu ra Rơle Chuyển đổi tín hiệu, đóng/mở các mạch điện xoay chiều
Cổng giao tiếp: Cho phép PLC kết nối với máy tính, màn hình HMI, mạng truyền thông công nghiệp…
Nguồn cấp: Cung cấp điện áp hoạt động cho PLC.
Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
3. Các Tính Năng Chính Của 6AG1214-1BG40-5XB0
- Hiệu suất cao: Tốc độ xử lý nhanh, thời gian thực hiện lệnh ngắn, đáp ứng các ứng dụng đòi hỏi tốc độ cao.
- Dung lượng bộ nhớ lớn: Lưu trữ được nhiều chương trình và dữ liệu, phù hợp với các ứng dụng phức tạp.
- Đa dạng I/O: Hỗ trợ nhiều loại tín hiệu đầu vào/đầu ra, kết nối dễ dàng với các thiết bị ngoại vi.
- Tích hợp truyền thông: Hỗ trợ giao thức PROFINET, dễ dàng kết nối với các hệ thống khác.
- Dễ dàng lập trình: Sử dụng phần mềm TIA Portal trực quan, dễ sử dụng, tiết kiệm thời gian và công sức.
- Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt.
- Độ tin cậy cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Tính năng bảo mật: Bảo vệ chương trình và dữ liệu khỏi truy cập trái phép.
- Hỗ trợ Web Server: Cho phép truy cập và giám sát PLC từ xa thông qua trình duyệt web.
- Chức năng chuẩn đoán lỗi Xác định lỗi và sự cố, giảm thiểu thời gian chết
4. Hướng Dẫn Kết Nối 6AG1214-1BG40-5XB0
Chuẩn bị:
- Máy tính cài đặt phần mềm TIA Portal (phiên bản tương thích).
- Cáp Ethernet.
- Bộ PLC 6AG1214-1BG40-5XB0.
Kết nối phần cứng:
- Kết nối PLC với nguồn điện.
- Kết nối cáp Ethernet từ cổng PROFINET của PLC đến máy tính.
Cài đặt phần mềm TIA Portal:
- Tải và cài đặt phần mềm TIA Portal từ trang web của Siemens.
- Đảm bảo cài đặt đầy đủ các driver cần thiết.
Tạo dự án mới:
- Mở TIA Portal.
- Chọn “Create new project”.
- Đặt tên dự án và chọn đường dẫn lưu trữ.
- Chọn loại CPU là “S7-1200” và chọn đúng mã sản phẩm “6AG1214-1BG40-5XB0”.
Cấu hình phần cứng:
- Trong cửa sổ “Devices & networks”, nhấp đúp vào biểu tượng PLC.
- Cấu hình địa chỉ IP cho PLC (nếu cần).
- Thêm các mô-đun I/O (nếu có).
Tải chương trình xuống PLC:
- Kết nối máy tính với PLC.
- Chọn “Online” -> “Download to device”.
- Chọn các khối chương trình cần tải xuống.
- Nhấn “Load”.
5. Cách Lập Trình 6AG1214-1BG40-5XB0 SIPLUS 1214C
Ngôn ngữ lập trình:
- LAD (Ladder Diagram): Ngôn ngữ hình thang, phù hợp với những người quen thuộc với sơ đồ mạch điện.
- FBD (Function Block Diagram): Ngôn ngữ khối chức năng, trực quan và dễ hiểu.
- SCL (Structured Control Language): Ngôn ngữ lập trình cấu trúc, mạnh mẽ và linh hoạt.
Các khối chức năng: TIA Portal cung cấp nhiều khối chức năng có sẵn, giúp đơn giản hóa việc lập trình.
Ví dụ: Lập trình điều khiển động cơ chạy/dừng bằng nút nhấn:
- Tạo một chương trình LAD.
- Thêm một tiếp điểm thường mở (NO) đại diện cho nút nhấn “Start”.
- Thêm một tiếp điểm thường đóng (NC) đại diện cho nút nhấn “Stop”.
- Thêm một cuộn dây (Coil) đại diện cho đầu ra điều khiển động cơ.
- Kết nối các tiếp điểm và cuộn dây theo logic mong muốn.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AG1214-1BG40-5XB0
- Lỗi nguồn: Kiểm tra nguồn cấp, đảm bảo điện áp đúng và ổn định.
- Lỗi kết nối: Kiểm tra cáp kết nối, đảm bảo không bị lỏng hoặc đứt.
- Lỗi phần cứng: Kiểm tra các mô-đun I/O, thay thế nếu cần.
- Lỗi chương trình: Kiểm tra lại code, sửa lỗi logic hoặc cú pháp.
- Lỗi truyền thông: Kiểm tra cấu hình mạng, địa chỉ IP, tốc độ truyền…
- Đèn báo lỗi: Kiểm tra trạng thái các đèn LED trên PLC để xác định lỗi. Sử dụng chức năng chuẩn đoán lỗi tích hợp
Ví dụ về một lỗi phổ biến và cách khắc phục:
Lỗi: PLC không kết nối được với máy tính.
Nguyên nhân có thể:
- Cáp Ethernet bị hỏng hoặc chưa cắm chặt.
- Địa chỉ IP của PLC và máy tính không cùng lớp mạng.
- Firewall trên máy tính chặn kết nối.
Cách khắc phục:
- Kiểm tra cáp Ethernet, thử thay cáp khác.
- Kiểm tra địa chỉ IP của PLC và máy tính, đảm bảo chúng cùng lớp mạng (ví dụ: PLC: 192.168.0.1, máy tính: 192.168.0.2).
- Tạm thời tắt firewall trên máy tính để kiểm tra.
