6AG1214-1AG40-2XB0 SIPLUS CPU1214C DC/DC/DC S7-1200

6AG1214-1AG40-2XB0 bộ lập trình mạnh mẽ giải pháp tối ưu cho hệ thống tự động hóa nâng tầm hiệu suất vận hành cho các kỹ sư điện tại các khu công nghiệp thành phố lớn. Tại thanhthienphu.vn chúng tôi mang đến cho bạn cơ hội sở hữu thiết bị tiên tiến này với mức giá cạnh tranh cùng dịch vụ hỗ trợ tận tâm.

1. Thông tin chi tiết về sản phẩm 6AG1214-1AG40-2XB0

2. Cấu tạo sản phẩm 6AG1214-1AG40-2XB0

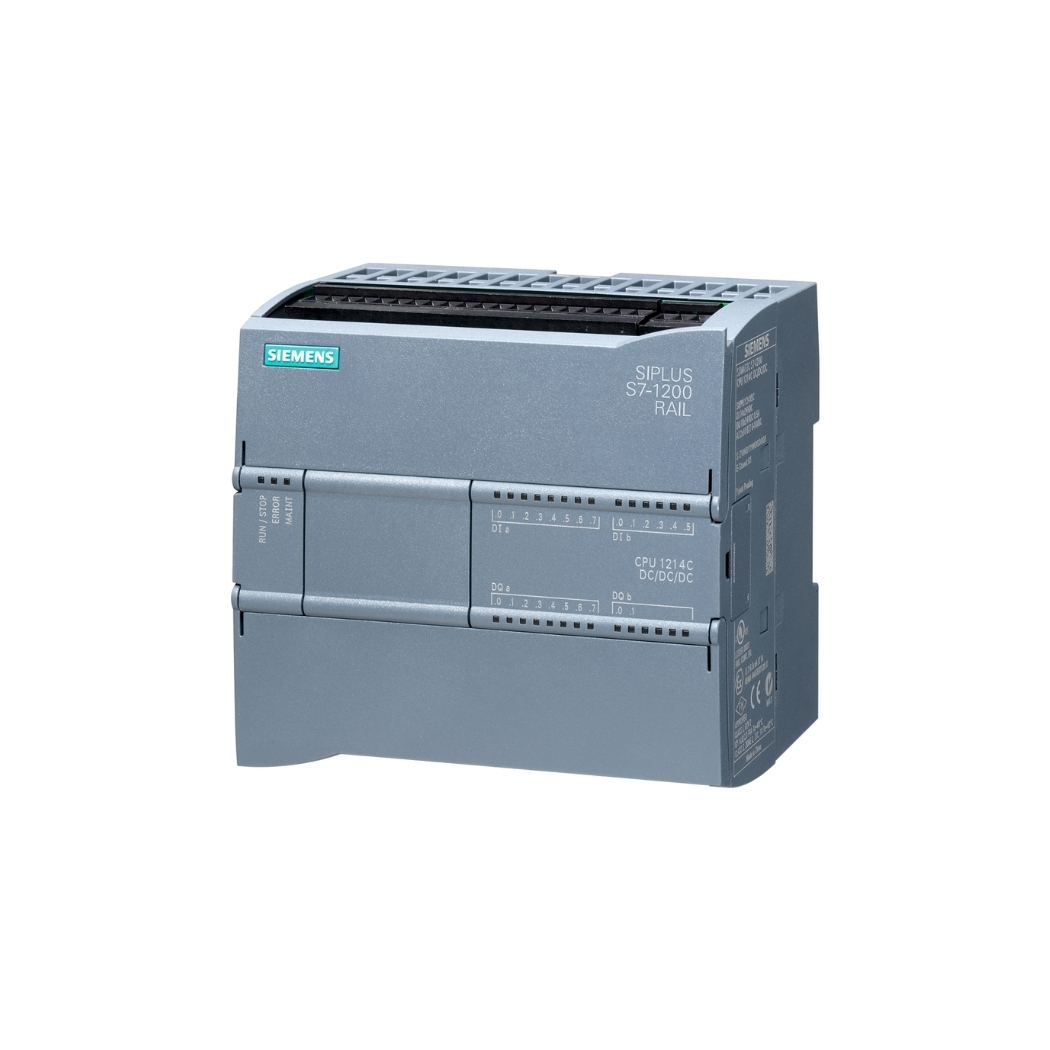

6AG1214-1AG40-2XB0 sở hữu thiết kế nhỏ gọn, chắc chắn, được cấu thành từ các thành phần chính sau:

Khối xử lý trung tâm (CPU): Là bộ não của thiết bị, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển toàn bộ hoạt động của hệ thống. CPU 1214C tích hợp vi xử lý tốc độ cao, đảm bảo khả năng xử lý nhanh chóng và chính xác các tác vụ điều khiển phức tạp.

Bộ nhớ: Bao gồm bộ nhớ chương trình dùng để lưu trữ chương trình điều khiển và bộ nhớ dữ liệu dùng để lưu trữ các biến, tham số và dữ liệu vận hành.

• Bộ nhớ chương trình: 100 KB, đủ cho các ứng dụng vừa và nhỏ.
• Bộ nhớ dữ liệu: 10 KB, lưu trữ dữ liệu linh hoạt.

Khối đầu vào/ra (I/O):

• Đầu vào số (Digital Input – DI): 14 đầu vào số 24 VDC, tiếp nhận tín hiệu từ các cảm biến, công tắc hành trình.
• Đầu ra số (Digital Output – DO): 10 đầu ra số 24 VDC, 0.5 A, điều khiển các cơ cấu chấp hành như van điện từ, đèn báo, động cơ.
• Đầu vào tương tự (Analog Input – AI): 2 đầu vào tương tự 0-10 VDC, tiếp nhận tín hiệu analog từ các cảm biến đo lường như nhiệt độ, áp suất, lưu lượng.

Cổng truyền thông:

• 1 cổng PROFINET (RJ45): Hỗ trợ kết nối mạng Ethernet tốc độ cao, cho phép giao tiếp với các thiết bị khác trong hệ thống tự động hóa như màn hình HMI, máy tính, các PLC khác.

Khối nguồn: Cung cấp nguồn điện ổn định 24 VDC cho thiết bị hoạt động.

Đèn LED trạng thái: Hiển thị trạng thái hoạt động của thiết bị, giúp dễ dàng theo dõi và chuẩn đoán lỗi.

Vỏ bảo vệ: Làm bằng nhựa cao cấp, có khả năng chống va đập, chống bụi, chống ẩm, bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài.

3. Các tính năng chính của sản phẩm 6AG1214-1AG40-2XB0

6AG1214-1AG40-2XB0 là một bộ điều khiển logic khả trình (PLC) thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế để đáp ứng nhu cầu tự động hóa cho các ứng dụng vừa và nhỏ. Sản phẩm này tích hợp nhiều tính năng tiên tiến, mang lại hiệu suất cao và độ tin cậy vượt trội:

• Hiệu suất xử lý mạnh mẽ: Với thời gian xử lý lệnh bit chỉ 0.08 µs, 6AG1214-1AG40-2XB0 cho phép thực hiện các tác vụ điều khiển nhanh chóng và chính xác, đáp ứng yêu cầu khắt khe của các ứng dụng điều khiển thời gian thực.
• Tích hợp sẵn cổng PROFINET: Hỗ trợ kết nối mạng Ethernet công nghiệp, cho phép dễ dàng tích hợp vào hệ thống mạng tự động hóa, giao tiếp với các thiết bị khác như màn hình HMI, máy tính giám sát, và các PLC khác trong hệ thống.
• Hỗ trợ nhiều ngôn ngữ lập trình: Ladder Diagram (LAD): Ngôn ngữ lập trình dạng bậc thang, quen thuộc với các kỹ sư điện. Function Block Diagram (FBD): Ngôn ngữ lập trình dạng khối chức năng, trực quan, dễ hiểu. Structured Control Language (SCL): Ngôn ngữ lập trình dạng văn bản, phù hợp với các ứng dụng điều khiển phức tạp.
• Khả năng mở rộng linh hoạt: Có thể mở rộng số lượng đầu vào/ra thông qua các mô đun mở rộng, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau. Theo nghiên cứu của Siemens, việc sử dụng các mô đun mở rộng giúp tăng khả năng linh hoạt của hệ thống lên đến 30% so với các hệ thống không có khả năng mở rộng.
• Tích hợp chức năng an toàn: Hỗ trợ các chức năng an toàn theo tiêu chuẩn IEC 61508, đảm bảo an toàn cho người vận hành và thiết bị.
• Chức năng chuẩn đoán lỗi: Tích hợp các công cụ chuẩn đoán lỗi mạnh mẽ, giúp nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian dừng máy.
• Tiết kiệm năng lượng: Thiết kế tối ưu, tiêu thụ ít năng lượng, góp phần giảm chi phí vận hành. Theo báo cáo của Bộ Công Thương Việt Nam năm 2023, việc sử dụng các thiết bị tự động hóa tiết kiệm năng lượng có thể giúp doanh nghiệp giảm từ 15-20% chi phí điện năng.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Kích thước nhỏ gọn, trọng lượng nhẹ, tiết kiệm không gian lắp đặt trong tủ điện.
• Độ bền cao, hoạt động ổn định: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng cao của Siemens, đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

4. Hướng dẫn kết nối sản phẩm 6AG1214-1AG40-2XB0 với phần mềm

Để lập trình và cấu hình cho 6AG1214-1AG40-2XB0, bạn cần sử dụng phần mềm TIA Portal của Siemens. Dưới đây là các bước hướng dẫn chi tiết để kết nối sản phẩm với phần mềm:

Bước 1: Chuẩn bị

Phần cứng:

• Bộ lập trình 6AG1214-1AG40-2XB0.
• Máy tính cài đặt phần mềm TIA Portal V14 trở lên.
• Cáp Ethernet RJ45.
• Nguồn cấp 24 VDC.

Phần mềm:

TIA Portal V14 trở lên (nên sử dụng phiên bản mới nhất để có đầy đủ tính năng và hỗ trợ tốt nhất).

Bước 2: Kết nối phần cứng

1. Cấp nguồn 24 VDC cho 6AG1214-1AG40-2XB0.
2. Kết nối cáp Ethernet từ cổng PROFINET trên 6AG1214-1AG40-2XB0 đến cổng Ethernet trên máy tính.

Bước 3: Cài đặt phần mềm và cấu hình kết nối

Khởi động phần mềm TIA Portal trên máy tính.

Tạo một dự án mới (New Project) hoặc mở dự án đã có.

Thêm thiết bị (Add new device):

• Chọn Controllers -> SIMATIC S7-1200 -> CPU -> CPU 1214C DC/DC/DC.
• Chọn đúng mã sản phẩm 6AG1214-1AG40-2XB0.
• Nhấn Add.

Cấu hình địa chỉ IP cho CPU:

• Trong cửa sổ Project tree, chọn Device configuration.
• Chọn tab Ethernet addresses.
• Đặt địa chỉ IP cho CPU (ví dụ: 192.168.0.1) và Subnet mask (ví dụ: 255.255.255.0).
• Đảm bảo địa chỉ IP của CPU và máy tính nằm cùng dải mạng.

Thiết lập kết nối:

• Chọn Online -> Extended go online.
• Chọn Type of PG/PC interface là PN/IE.
• Chọn PG/PC interface là card mạng Ethernet trên máy tính đang kết nối với CPU.
• Nhấn Start search.
• TIA Portal sẽ tìm kiếm và hiển thị CPU 6AG1214-1AG40-2XB0 trong danh sách.
• Chọn CPU và nhấn Go online.

Bước 4: Kiểm tra kết nối

1. Sau khi kết nối thành công, biểu tượng Online/Offline trên thanh công cụ sẽ chuyển sang màu xanh lá cây.
2. Bạn có thể kiểm tra trạng thái của CPU bằng cách chọn Online & diagnostics.

Lưu ý:

• Đảm bảo rằng máy tính và CPU được kết nối vào cùng một mạng LAN.
• Địa chỉ IP của CPU phải được đặt trong cùng dải mạng với địa chỉ IP của máy tính.
• Nếu gặp khó khăn trong quá trình kết nối, hãy kiểm tra lại cài đặt tường lửa trên máy tính.

5. Cách lập trình sản phẩm 6AG1214-1AG40-2XB0

Sau khi kết nối thành công 6AG1214-1AG40-2XB0 với phần mềm TIA Portal, bạn có thể tiến hành lập trình cho thiết bị. Dưới đây là hướng dẫn cơ bản về cách lập trình với các ngôn ngữ LAD, FBD và SCL:

Bước 1: Tạo chương trình chính (Main OB)

1. Trong cửa sổ Project tree, chọn Program blocks -> Add new block.
2. Chọn Organization block (OB).
3. Đặt tên cho OB (ví dụ: Main).
4. Chọn ngôn ngữ lập trình (LAD, FBD hoặc SCL).
5. Nhấn OK.

Bước 2: Lập trình với ngôn ngữ LAD (Ladder Diagram)

1. Sử dụng các biểu tượng trên thanh công cụ để chèn các phần tử như tiếp điểm thường mở, tiếp điểm thường đóng, cuộn dây, bộ đếm, bộ định thời, v.v.
2. Kết nối các phần tử để tạo thành mạch logic điều khiển.
3. Gán địa chỉ I/O cho các tiếp điểm và cuộn dây.

Ví dụ:

• Tiếp điểm thường mở: %I0.0 (đầu vào số thứ nhất)
• Cuộn dây: %Q0.0 (đầu ra số thứ nhất)

Bước 3: Lập trình với ngôn ngữ FBD (Function Block Diagram)

1. Sử dụng các khối chức năng trên thanh công cụ để chèn các hàm logic như AND, OR, XOR, các bộ đếm, bộ định thời, v.v.
2. Kết nối các đầu vào/ra của các khối chức năng để tạo thành sơ đồ điều khiển.
3. Gán địa chỉ I/O cho các đầu vào/ra.

Bước 4: Lập trình với ngôn ngữ SCL (Structured Control Language)

1. Sử dụng cú pháp lập trình dạng văn bản để viết chương trình điều khiển.
2. Sử dụng các câu lệnh như IF-THEN-ELSE, CASE, FOR, WHILE, v.v.
3. Gán địa chỉ I/O cho các biến.

Ví dụ:

IF %I0.0 THEN
    %Q0.0 := TRUE;
ELSE
    %Q0.0 := FALSE;
END_IF;

Bước 5: Tạo các khối hàm (Function – FC) và khối dữ liệu (Data Block – DB)

1. Để tạo chương trình có cấu trúc và dễ quản lý, bạn nên chia nhỏ chương trình thành các khối hàm (FC) và sử dụng khối dữ liệu (DB) để lưu trữ dữ liệu.
2. Trong cửa sổ Project tree, chọn Program blocks -> Add new block.
3. Chọn Function (FC) hoặc Data block (DB).
4. Đặt tên cho FC hoặc DB.
5. Chọn ngôn ngữ lập trình cho FC (LAD, FBD hoặc SCL).
6. Nhấn OK.

Bước 6: Tải chương trình xuống CPU

1. Sau khi viết xong chương trình, nhấn vào biểu tượng Download to device trên thanh công cụ.
2. Chọn CPU 6AG1214-1AG40-2XB0 trong danh sách.
3. Nhấn Load.
4. TIA Portal sẽ biên dịch chương trình và tải xuống CPU.

Bước 7: Kiểm tra và chạy thử chương trình

1. Chuyển CPU sang chế độ RUN.
2. Sử dụng chức năng Monitoring/Modification trong TIA Portal để theo dõi giá trị của các biến và trạng thái của chương trình.
3. Kiểm tra hoạt động của chương trình và điều chỉnh nếu cần thiết.

Ví dụ về chương trình điều khiển động cơ sử dụng ngôn ngữ LAD:

Network	LAD	Mô tả
1		Khi nhấn nút Start (%I0.0), nếu nút Stop (%I0.1) không bị nhấn, động cơ (%Q0.0) sẽ được bật.
2		Khi nhấn nút Stop (%I0.1), động cơ (%Q0.0) sẽ được tắt.
3		Đèn báo trạng thái (%Q0.1) sẽ sáng khi động cơ (%Q0.0) đang chạy. Đây là ứng dụng thực tế trong các nhà máy ở các khu công nghiệp, đặc biệt là ở các thành phố lớn như Thành phố Hồ Chí Minh và Hà Nội, nơi có nhu cầu tự động hóa cao trong các ngành sản xuất.

6. Khắc phục một số lỗi thường gặp trên 6AG1214-1AG40-2XB0

Trong quá trình sử dụng 6AG1214-1AG40-2XB0, bạn có thể gặp phải một số lỗi. Dưới đây là hướng dẫn cách khắc phục một số lỗi thường gặp:

Lỗi đèn LED ERROR nhấp nháy đỏ:

Nguyên nhân:

• Lỗi phần cứng.
• Lỗi chương trình.
• Lỗi cấu hình.

Cách khắc phục:

• Kiểm tra lại kết nối phần cứng.
• Sử dụng chức năng Online & diagnostics trong TIA Portal để xác định nguyên nhân lỗi.
• Kiểm tra lại chương trình và cấu hình.
• Nếu lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ bảo hành hoặc sửa chữa.

Lỗi không kết nối được với CPU:

Nguyên nhân:

• Sai địa chỉ IP.
• Cáp mạng bị hỏng.
• Lỗi card mạng trên máy tính.
• Tường lửa chặn kết nối.

Cách khắc phục:

• Kiểm tra lại địa chỉ IP của CPU và máy tính.
• Kiểm tra cáp mạng và thử thay cáp mới.
• Kiểm tra cài đặt card mạng trên máy tính.
• Tắt tạm thời tường lửa để kiểm tra.

Lỗi chương trình không chạy:

Nguyên nhân:

• Lỗi logic trong chương trình.
• CPU đang ở chế độ STOP.
• Chương trình chưa được tải xuống CPU.

Cách khắc phục:

• Kiểm tra lại logic chương trình.
• Chuyển CPU sang chế độ RUN.
• Tải lại chương trình xuống CPU.

Lỗi đầu vào/ra không hoạt động:

Nguyên nhân:

• Sai địa chỉ I/O.
• Hỏng cảm biến hoặc cơ cấu chấp hành.
• Lỗi mô đun I/O.

Cách khắc phục:

• Kiểm tra lại địa chỉ I/O trong chương trình.
• Kiểm tra hoạt động của cảm biến và cơ cấu chấp hành.
• Kiểm tra đèn LED trạng thái trên mô đun I/O.
• Thay thế mô đun I/O nếu cần thiết.

Bảng tổng hợp một số lỗi thường gặp và cách khắc phục:

Lưu ý:

• Luôn tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm thông tin chi tiết về các lỗi và cách khắc phục.
• Nếu bạn không thể tự khắc phục lỗi, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ. Chúng tôi luôn sẵn sàng đồng hành cùng bạn, giúp bạn giải quyết mọi vấn đề kỹ thuật một cách nhanh chóng và hiệu quả nhất.
