6AG1212-1BE40-2XB0 – SIPLUS CPU 1212C AC/DC/RLY S7-1200 Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

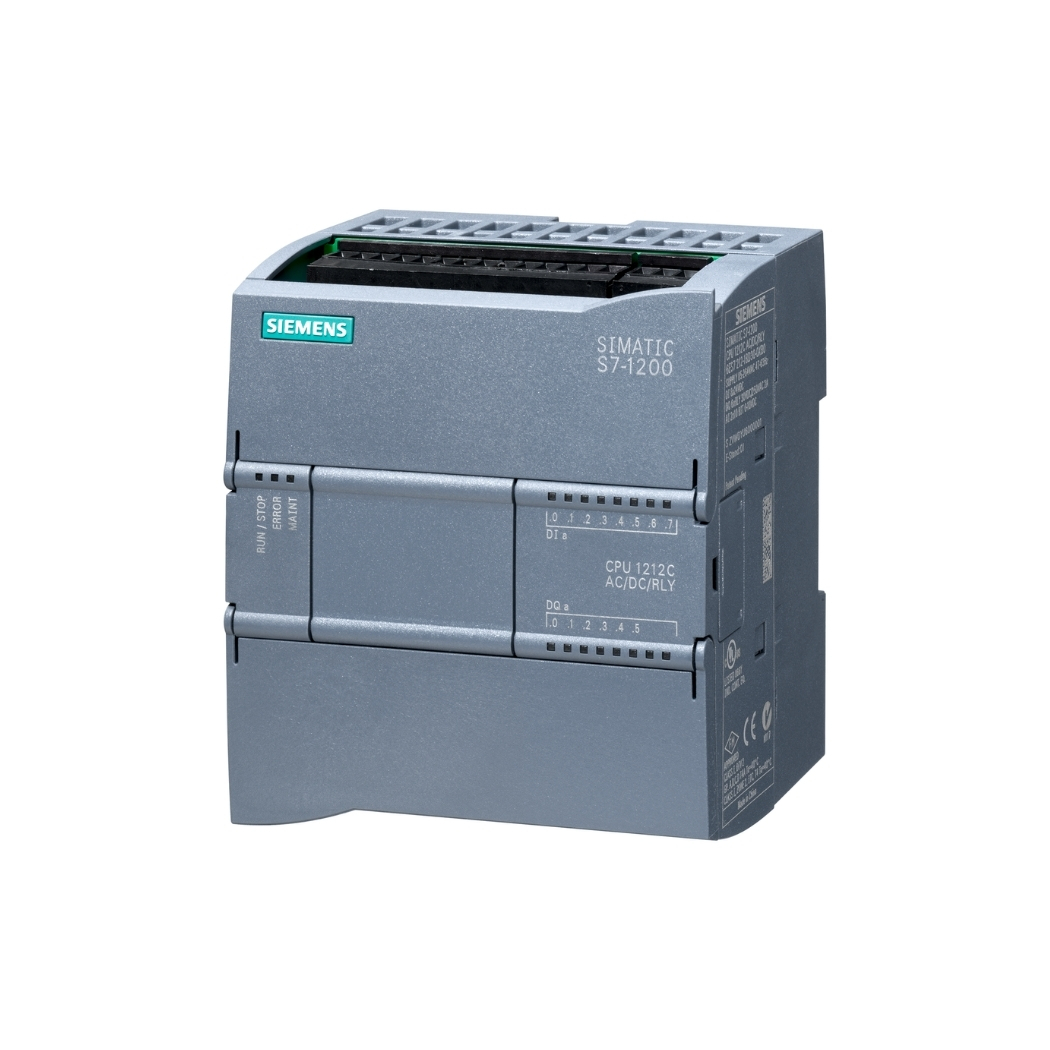

6AG1212-1BE40-2XB0 – SIPLUS CPU 1212C AC/DC/RLY S7-1200 Siemens, bộ điều khiển lập trình cỡ nhỏ gọn tiên tiến, mang đến giải pháp tự động hóa vượt trội cho các hệ thống điều khiển và giám sát trong công nghiệp.

Sản phẩm này, hiện đang được phân phối chính hãng tại thanhthienphu.vn, chắc chắn sẽ là trợ thủ đắc lực, nâng tầm hiệu suất và độ chính xác cho mọi quy trình sản xuất.

1. Cấu Tạo 6AG1212-1BE40-2XB0

Sản phẩm 6AG1212-1BE40-2XB0 được thiết kế với cấu trúc nhỏ gọn nhưng vô cùng mạnh mẽ, tích hợp đầy đủ các thành phần cần thiết cho một hệ thống điều khiển tự động. Hiểu rõ cấu tạo của sản phẩm sẽ giúp bạn khai thác tối đa tiềm năng và vận hành thiết bị một cách hiệu quả.

Thiết kế này không chỉ tiết kiệm không gian lắp đặt mà còn đơn giản hóa quá trình bảo trì và nâng cấp. Dưới đây là các thành phần chính của PLC 6AG1212-1BE40-2XB0, được trình bày chi tiết để bạn dễ dàng hình dung và nắm bắt.

Khối xử lý trung tâm (CPU): Là trái tim của PLC, nơi thực hiện các phép tính logic, xử lý dữ liệu và điều khiển toàn bộ hoạt động của hệ thống. CPU 1212C tích hợp trong 6AG1212-1BE40-2XB0 có tốc độ xử lý nhanh chóng, đảm bảo đáp ứng các yêu cầu điều khiển thời gian thực.

Bộ nhớ:

• Bộ nhớ chương trình (Program Memory): Lưu trữ chương trình điều khiển do người dùng lập trình.
• Bộ nhớ dữ liệu (Data Memory): Lưu trữ các biến, giá trị trung gian và kết quả tính toán trong quá trình hoạt động.
• Bộ nhớ tải (Load Memory): Lưu trữ chương trình và dữ liệu khi PLC không có nguồn điện.

Khối đầu vào/ra (I/O):

• Đầu vào số (Digital Input): Tiếp nhận tín hiệu số từ các cảm biến, công tắc, nút nhấn.
• Đầu ra số (Digital Output): Điều khiển các thiết bị ngoại vi như đèn báo, rơ le, van điện từ.
• Đầu vào tương tự (Analog Input): Tiếp nhận tín hiệu tương tự từ các cảm biến đo lường như nhiệt độ, áp suất, lưu lượng.

Cổng giao tiếp: Hỗ trợ giao tiếp PROFINET, cho phép kết nối với các thiết bị khác trong mạng tự động hóa như màn hình HMI, máy tính, biến tần.

Nguồn cấp: Cung cấp nguồn điện cho toàn bộ PLC hoạt động. 6AG1212-1BE40-2XB0 sử dụng nguồn AC, dải điện áp rộng, phù hợp với lưới điện tại Việt Nam.

2. Các Tính Năng Chính Của Sản Phẩm 6AG1212-1BE40-2XB0

6AG1212-1BE40-2XB0 không chỉ là một bộ điều khiển lập trình thông thường, mà còn là một giải pháp tự động hóa toàn diện với nhiều tính năng ưu việt. Những tính năng này được thiết kế để đáp ứng các nhu cầu đa dạng của các kỹ sư, kỹ thuật viên và chủ doanh nghiệp trong nhiều lĩnh vực công nghiệp khác nhau.

Hãy cùng khám phá những tính năng nổi bật của sản phẩm này, những yếu tố then chốt giúp bạn nâng cao hiệu suất, tối ưu hóa quy trình và đạt được thành công trong sản xuất. Bộ lập trình cỡ nhỏ gọn này hứa hẹn sẽ cách mạng hóa nhà máy của bạn.

• Hiệu suất xử lý mạnh mẽ: Với CPU 1212C, 6AG1212-1BE40-2XB0 có khả năng xử lý các lệnh logic, lệnh số học và lệnh truyền thông một cách nhanh chóng và chính xác. Thời gian xử lý lệnh bit chỉ 0.085 µs, đảm bảo đáp ứng các yêu cầu điều khiển thời gian thực khắt khe nhất.
• Lập trình linh hoạt: Hỗ trợ các ngôn ngữ lập trình tiêu chuẩn IEC 61131-3 như Ladder Diagram (LAD), Function Block Diagram (FBD) và Structured Text (SCL). Người dùng có thể lựa chọn ngôn ngữ phù hợp với trình độ và yêu cầu của ứng dụng.
• Kết nối mạng mạnh mẽ: Tích hợp cổng PROFINET, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống tự động hóa, tạo thành một mạng lưới điều khiển và giám sát toàn diện.
• Tích hợp nhiều chức năng: Bộ đếm tốc độ cao (HSC), bộ phát xung (PTO), điều khiển PID, Web server, và nhiều chức năng khác được tích hợp sẵn, giúp đơn giản hóa quá trình lập trình và giảm thiểu chi phí đầu tư.
• Dễ dàng mở rộng: Hỗ trợ các module mở rộng I/O, module truyền thông, giúp tăng cường khả năng kết nối và đáp ứng các yêu cầu điều khiển phức tạp hơn.
• Bảo mật cao: Tích hợp các tính năng bảo mật như bảo vệ chương trình, bảo vệ dữ liệu, giúp ngăn chặn truy cập trái phép và đảm bảo an toàn cho hệ thống.
• Dễ dàng sử dụng: Phần mềm lập trình SIMATIC STEP 7 Basic (TIA Portal) có giao diện thân thiện, trực quan, giúp người dùng dễ dàng lập trình, cấu hình và chẩn đoán lỗi.

3. Hướng Dẫn Kết Nối Sản Phẩm 6AG1212-1BE40-2XB0 Với Phần Mềm

Để khai thác tối đa tiềm năng của 6AG1212-1BE40-2XB0, việc kết nối PLC với phần mềm lập trình là bước đầu tiên và quan trọng nhất. Phần mềm SIMATIC STEP 7 Basic (TIA Portal) cung cấp một môi trường lập trình tích hợp, cho phép bạn cấu hình phần cứng, lập trình, giám sát và chẩn đoán lỗi một cách dễ dàng.

Hướng dẫn chi tiết dưới đây sẽ giúp bạn kết nối PLC với máy tính và phần mềm một cách nhanh chóng, ngay cả khi bạn chưa có nhiều kinh nghiệm. Bộ lập trình cỡ nhỏ gọn này hứa hẹn sẽ cách mạng hóa nhà máy của bạn.

Bước 1: Chuẩn bị

• PLC 6AG1212-1BE40-2XB0
• Cáp Ethernet
• Máy tính cài đặt phần mềm SIMATIC STEP 7 Basic (TIA Portal) phiên bản phù hợp. Bạn có thể tải phần mềm từ trang web của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ.
• Nguồn cấp cho PLC

Bước 2: Kết nối phần cứng

1. Cấp nguồn cho PLC.
2. Kết nối một đầu cáp Ethernet vào cổng PROFINET trên PLC.
3. Kết nối đầu cáp Ethernet còn lại vào cổng Ethernet trên máy tính.

Bước 3: Cài đặt địa chỉ IP cho máy tính

Trên máy tính, mở Control Panel > Network and Sharing Center > Change adapter settings.

Nhấp chuột phải vào kết nối Ethernet và chọn Properties.

Chọn Internet Protocol Version 4 (TCP/IPv4) và nhấp vào Properties.

Chọn Use the following IP address và nhập các thông số sau:

• IP address: 192.168.0.2 (hoặc một địa chỉ IP khác trong dải mạng 192.168.0.x, không trùng với địa chỉ IP của PLC)
• Subnet mask: 255.255.255.0
• Default gateway: (Để trống)

Nhấp OK để lưu cài đặt.

Bước 4: Kết nối với PLC trong TIA Portal

1. Mở phần mềm SIMATIC STEP 7 Basic (TIA Portal).
2. Tạo một dự án mới (New Project).
3. Trong cửa sổ dự án, chọn Devices & networks.
4. Nhấp vào Add new device.
5. Chọn Controllers > SIMATIC S7-1200 > CPU > CPU 1212C AC/DC/Rly > 6AG1212-1BE40-2XB0 và nhấp OK.
6. Nhấp vào Go online để kết nối với PLC.
7. Chọn PG/PC interface là card mạng Ethernet trên máy tính.
8. Nhấp vào Start search để tìm kiếm PLC.
9. Chọn PLC được tìm thấy và nhấp Go online.

Sau khi kết nối thành công, bạn có thể tải chương trình xuống PLC, giám sát hoạt động và thực hiện các tác vụ khác.

4. Cách Lập Trình Sản Phẩm 6AG1212-1BE40-2XB0

Sau khi kết nối thành công PLC 6AG1212-1BE40-2XB0 với phần mềm SIMATIC STEP 7 Basic (TIA Portal), bạn đã sẵn sàng để bắt đầu lập trình. Việc lập trình PLC cho phép bạn tạo ra các chương trình điều khiển tùy chỉnh, đáp ứng chính xác các yêu cầu cụ thể của ứng dụng.

Dưới đây là hướng dẫn cơ bản về cách lập trình PLC 6AG1212-1BE40-2XB0 bằng ngôn ngữ Ladder Diagram (LAD), một trong những ngôn ngữ lập trình phổ biến nhất cho PLC. Hãy làm theo từng bước để tạo ra chương trình điều khiển đầu tiên của bạn. Bộ lập trình cỡ nhỏ gọn này hứa hẹn sẽ cách mạng hóa nhà máy của bạn.

Bước 1: Tạo chương trình mới

1. Trong cửa sổ dự án TIA Portal, chọn Program blocks > Add new block.
2. Chọn Organization Block (OB) và chọn Main [OB1].
3. Chọn ngôn ngữ lập trình là LAD và nhấp OK.

Bước 2: Thêm các khối logic

1. Trong cửa sổ lập trình, sử dụng thanh công cụ bên trái để thêm các khối logic như tiếp điểm thường mở (Normally Open Contact), tiếp điểm thường đóng (Normally Closed Contact), cuộn dây (Coil),…
2. Kết nối các khối logic với nhau để tạo thành mạch logic mong muốn.

Ví dụ: Lập trình điều khiển động cơ chạy/dừng bằng nút nhấn

1. Thêm một tiếp điểm thường mở, gán địa chỉ đầu vào I0.0 (nút nhấn Start).
2. Thêm một tiếp điểm thường đóng, gán địa chỉ đầu vào I0.1 (nút nhấn Stop).
3. Thêm một cuộn dây, gán địa chỉ đầu ra Q0.0 (động cơ).
4. Kết nối các khối logic như sau: I0.0 –| |– I0.1 –|/|– (Q0.0)

Bước 3: Lưu và tải chương trình xuống PLC

1. Nhấp vào biểu tượng Save project để lưu chương trình.
2. Nhấp vào biểu tượng Download to device để tải chương trình xuống PLC.
3. Chọn Load để xác nhận tải chương trình.

Bước 4: Kiểm tra chương trình

1. Chuyển PLC sang chế độ RUN.
2. Nhấn nút Start (I0.0), động cơ sẽ chạy (Q0.0 = 1).
3. Nhấn nút Stop (I0.1), động cơ sẽ dừng (Q0.0 = 0).

Lưu ý: Đây chỉ là ví dụ đơn giản. Bạn có thể sử dụng các khối logic khác, các hàm chức năng, và các ngôn ngữ lập trình khác để tạo ra các chương trình điều khiển phức tạp hơn.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1212-1BE40-2XB0

Lưu ý: Đây chỉ là một số lỗi thường gặp. Để biết thêm thông tin chi tiết, vui lòng tham khảo tài liệu hướng dẫn sử dụng PLC 6AG1212-1BE40-2XB0 hoặc liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kỹ thuật.

6. Liên Hệ Thanh Thiên Phú Để Được Tư Vấn

Bạn đã thấy được tiềm năng vượt trội của PLC 6AG1212-1BE40-2XB0 trong việc nâng cao hiệu suất và tối ưu hóa quy trình sản xuất. Đừng chần chừ nữa, hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công.

Chúng tôi tự hào là nhà cung cấp uy tín các thiết bị điện công nghiệp, điện tự động, cam kết mang đến cho bạn sản phẩm chính hãng, chất lượng cao, cùng dịch vụ chuyên nghiệp và tận tâm.

Tại sao bạn nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp PLC 6AG1212-1BE40-2XB0 chính hãng Siemens, đầy đủ CO, CQ, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn trong việc lựa chọn sản phẩm, cài đặt, lập trình và khắc phục sự cố.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, đảm bảo giải đáp mọi thắc mắc và hỗ trợ bạn kịp thời trong quá trình sử dụng sản phẩm.
• Giao hàng nhanh chóng: thanhthienphu.vn có hệ thống kho bãi rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn trên toàn quốc.

Đừng bỏ lỡ cơ hội nâng cấp hệ thống tự động hóa của bạn với 6AG1212-1BE40-2XB0!

Liên hệ ngay với chúng tôi:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

thanhthienphu.vn – Đối tác tin cậy cho giải pháp tự động hóa của bạn!
