Biến tần G120C

Biến tần G120C là một trong những dòng sản phẩm chủ lực của Siemens, mang đến giải pháp truyền động tối ưu cho các ứng dụng công nghiệp đa dạng. Thiết bị điều khiển tốc độ động cơ này không chỉ giúp nâng cao hiệu suất mà còn tiết kiệm năng lượng đáng kể, đảm bảo hoạt động ổn định và an toàn cho hệ thống.

Thanhthienphu.vn tự hào là nhà cung cấp biến tần Siemens chính hãng, uy tín hàng đầu tại Việt Nam, cam kết mang đến cho quý khách hàng sản phẩm chất lượng, giá cả cạnh tranh cùng dịch vụ hỗ trợ kỹ thuật tận tâm.

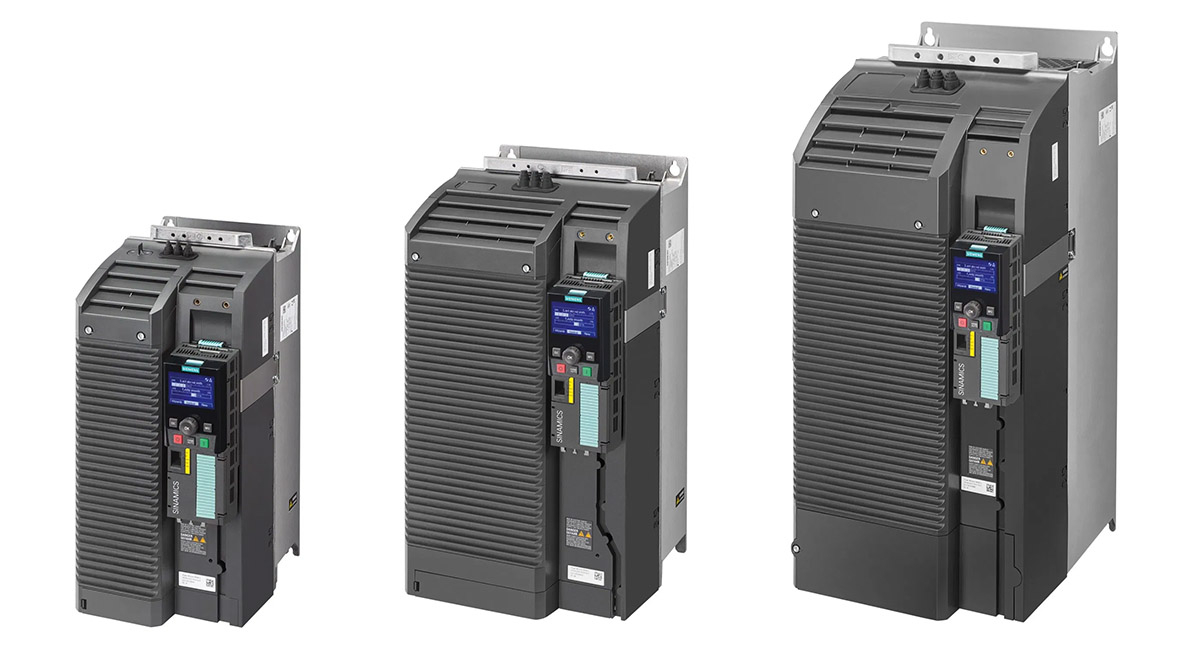

1. Giới Thiệu Tổng Quan Về Biến Tần G120C

Biến tần G120C là một thiết bị điện tử công suất, có khả năng thay đổi tần số dòng điện xoay chiều đặt lên động cơ, từ đó điều khiển tốc độ động cơ một cách chính xác và linh hoạt.

Khác với các phương pháp điều khiển tốc độ truyền thống (như thay đổi số cực, sử dụng hộp số), biến tần mang lại khả năng điều khiển vô cấp, giúp tối ưu hóa quá trình hoạt động của động cơ.

Tại sao biến tần G120C lại quan trọng?

Trong môi trường sản xuất công nghiệp hiện đại, việc kiểm soát chính xác tốc độ động cơ là yếu tố then chốt để:

• Tăng năng suất: Điều chỉnh tốc độ phù hợp với từng giai đoạn của quy trình sản xuất, giúp tối ưu hóa thời gian và giảm thiểu lãng phí.
• Tiết kiệm năng lượng: Động cơ chỉ tiêu thụ lượng điện năng cần thiết cho tải thực tế, tránh lãng phí điện năng khi chạy không tải hoặc ở tốc độ cố định.
• Bảo vệ động cơ: Khởi động mềm và dừng mềm giúp giảm ứng suất cơ học lên động cơ và hệ thống truyền động, kéo dài tuổi thọ thiết bị.
• Nâng cao chất lượng sản phẩm: Điều khiển tốc độ chính xác giúp duy trì sự ổn định của quy trình, đảm bảo chất lượng sản phẩm đồng đều.

Ứng dụng thực tế của biến tần G120C:

Dòng biến tần G120C của Siemens được thiết kế để đáp ứng nhu cầu đa dạng của nhiều ngành công nghiệp, bao gồm:

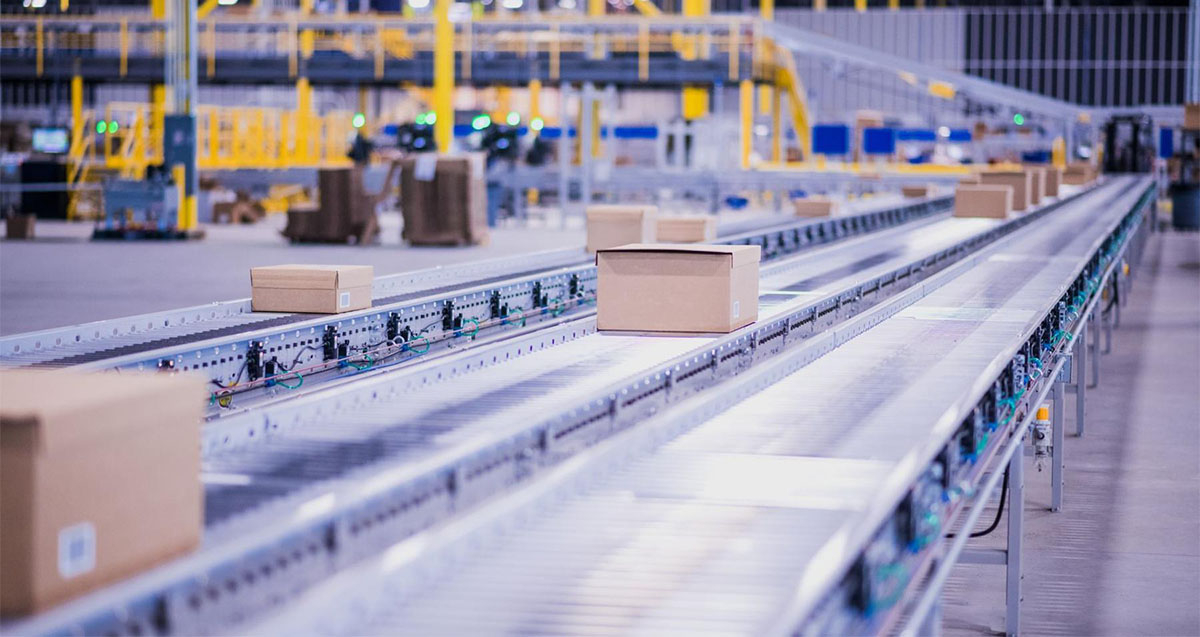

• Sản xuất: Máy công cụ, băng tải, máy nén khí, bơm, quạt, máy khuấy, máy dệt, máy in…
• Xây dựng: Thang máy, cần trục, máy trộn bê tông, hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí)…
• Năng lượng: Bơm nước, quạt gió cho tua bin gió, hệ thống điều khiển trong nhà máy điện…
• Tự động hóa: Robot, dây chuyền lắp ráp, hệ thống điều khiển quá trình…

Ví dụ:

Trong ngành dệt may, biến tần G120C giúp điều khiển chính xác tốc độ của các trục cuốn, đảm bảo độ căng vải đồng đều, giảm thiểu lỗi sản phẩm.

Trong ngành thực phẩm, biến tần được sử dụng để điều khiển tốc độ băng tải, máy đóng gói, đảm bảo quy trình sản xuất liên tục và hiệu quả.

Trong các tòa nhà cao tầng, biến tần giúp điều khiển hệ thống thang máy, bơm nước, quạt gió, mang lại sự tiện nghi và tiết kiệm năng lượng.

I – Interest (Tạo Sự Quan Tâm):

2. Ưu Điểm Vượt Trội Của Biến Tần G120C

Biến tần G120C không chỉ là một thiết bị điều khiển tốc độ động cơ thông thường, mà còn là một giải pháp toàn diện, mang lại nhiều lợi ích vượt trội so với các phương pháp truyền thống và các dòng biến tần khác trên thị trường.

Hiệu suất cao, tiết kiệm năng lượng:

• Công nghệ điều khiển vector tiên tiến: Biến tần G120C sử dụng công nghệ điều khiển vector vòng kín (closed-loop vector control) hoặc vòng hở (sensorless vector control), cho phép điều khiển chính xác moment và tốc độ động cơ, ngay cả ở tốc độ thấp.
• Chế độ ECO: Chế độ này tự động điều chỉnh dòng điện kích từ để tối ưu hóa hiệu suất sử dụng năng lượng, đặc biệt hiệu quả khi động cơ hoạt động ở tải nhẹ.
• Khả năng tái tạo năng lượng (regenerative braking): Khi động cơ giảm tốc, năng lượng dư thừa được trả về lưới điện, giúp tiết kiệm năng lượng và giảm chi phí vận hành.

Ví dụ: Theo nghiên cứu của Siemens, việc sử dụng biến tần G120C có thể giúp tiết kiệm đến 60% điện năng so với việc sử dụng động cơ chạy trực tiếp trên lưới.

Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì:

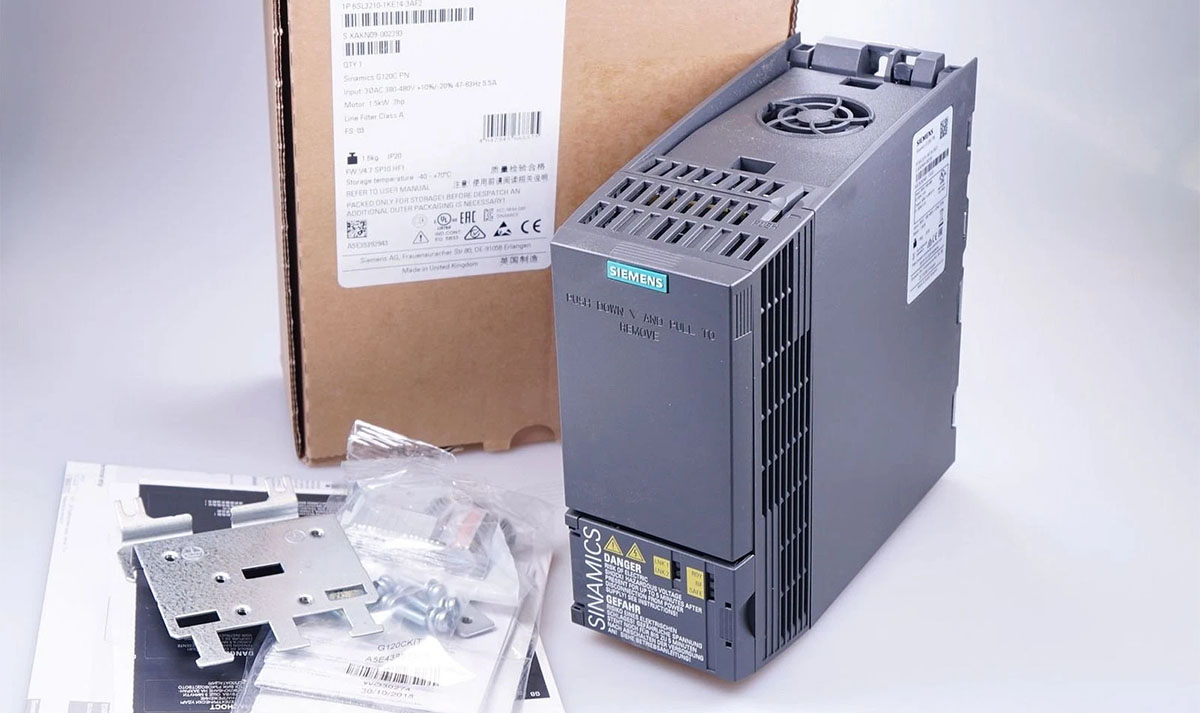

• Kích thước nhỏ gọn: Biến tần G120C có thiết kế module, với kích thước nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong tủ điện.
• Cấu trúc module: Các module có thể dễ dàng tháo lắp và thay thế, giúp giảm thời gian bảo trì và sửa chữa.
• Tích hợp sẵn các chức năng bảo vệ: Biến tần được tích hợp sẵn các chức năng bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch…, giúp bảo vệ động cơ và hệ thống.

Tính linh hoạt và khả năng mở rộng:

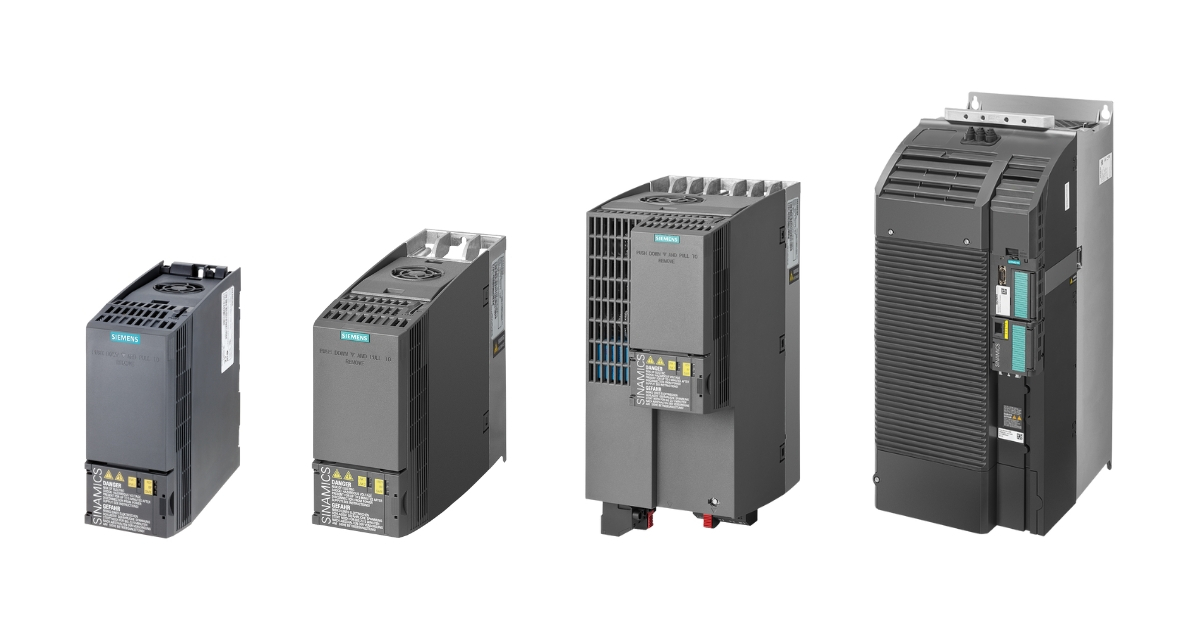

• Dải công suất rộng: Biến tần G120C có dải công suất từ 0.37 kW đến 132 kW, đáp ứng nhu cầu của nhiều loại động cơ và ứng dụng khác nhau.
• Hỗ trợ nhiều chuẩn truyền thông: Biến tần hỗ trợ các chuẩn truyền thông phổ biến như PROFINET, PROFIBUS, EtherNet/IP, Modbus RTU, USS…, giúp dễ dàng tích hợp vào hệ thống điều khiển tự động.
• Các module mở rộng: Có thể mở rộng chức năng của biến tần bằng cách sử dụng các module mở rộng như module I/O, module truyền thông, module an toàn…

Độ tin cậy cao, tuổi thọ dài:

• Chất lượng Siemens: Biến tần G120C được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo độ tin cậy cao và tuổi thọ dài.
• Thiết kế chắc chắn: Biến tần được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt, với khả năng chống bụi, chống ẩm và chịu được nhiệt độ cao.

3. Các Tính Năng Nổi Bật Của Biến Tần G120C

Điều khiển Vector Vòng Kín (Closed-loop Vector Control):

• Đảm bảo moment xoắn cao và chính xác ở mọi dải tốc độ, kể cả tốc độ thấp gần bằng 0.
• Phản ứng nhanh với sự thay đổi tải, duy trì tốc độ ổn định.
• Yêu cầu phản hồi tốc độ từ encoder (cảm biến tốc độ) gắn trên trục động cơ.

Điều Khiển Vector Vòng Hở (Sensorless Vector Control):

• Không cần encoder phản hồi, giảm chi phí và độ phức tạp.
• Ước lượng tốc độ và moment dựa trên mô hình toán học của động cơ.
• Vẫn cung cấp khả năng điều khiển moment và tốc độ tốt, dù không chính xác bằng vòng kín.

Điều Khiển V/f (Voltage/Frequency):

• Phương pháp điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu cao về độ chính xác và moment.
• Thay đổi tần số và điện áp theo tỷ lệ cố định.

Chế Độ Tiết Kiệm Năng Lượng (ECO Mode):

• Tự động điều chỉnh dòng điện kích từ để tối ưu hóa hiệu suất khi động cơ hoạt động dưới tải định mức.
• Giảm tổn thất năng lượng, đặc biệt hiệu quả trong các ứng dụng có tải thay đổi.

Tích Hợp Chức Năng An Toàn (Safety Integrated):

Biến tần G120C có thể tích hợp các chức năng an toàn theo tiêu chuẩn SIL 2 (Safety Integrity Level 2) hoặc SIL 3.

Các chức năng an toàn bao gồm:

• STO (Safe Torque Off): Ngắt moment an toàn, ngăn chặn động cơ khởi động bất ngờ.
• SS1 (Safe Stop 1): Dừng an toàn loại 1, giảm tốc độ động cơ đến khi dừng hẳn rồi ngắt moment.
• SS2 (Safe Stop 2): Dừng an toàn loại 2, duy trì moment sau khi dừng để giữ vị trí.
• SLS (Safely Limited Speed): Giới hạn tốc độ an toàn.
• SDI (Safe Direction): Giám sát hướng quay an toàn.
• Các chức năng an toàn giúp bảo vệ người vận hành và thiết bị, tuân thủ các tiêu chuẩn an toàn quốc tế.

Giao Diện Người Dùng Thân Thiện:

• Màn hình hiển thị LCD hoặc LED (tùy chọn) cung cấp thông tin trực quan về trạng thái hoạt động, thông số cài đặt và mã lỗi.
• Bàn phím tích hợp cho phép cài đặt và điều khiển trực tiếp.
• Phần mềm STARTER (miễn phí) hoặc Startdrive (tích hợp trong TIA Portal) hỗ trợ cấu hình, giám sát và chẩn đoán từ máy tính.

Hỗ Trợ Nhiều Chuẩn Truyền Thông Công Nghiệp:

• PROFINET: Mạng Ethernet công nghiệp tốc độ cao, thời gian thực.
• PROFIBUS: Mạng fieldbus phổ biến trong tự động hóa công nghiệp.
• EtherNet/IP: Mạng Ethernet công nghiệp dựa trên giao thức CIP (Common Industrial Protocol).
• Modbus RTU: Giao thức truyền thông nối tiếp đơn giản, dễ sử dụng.
• USS (Universal Serial Interface): Giao thức truyền thông nối tiếp của Siemens.
• Việc hỗ trợ nhiều chuẩn truyền thông giúp biến tần G120C dễ dàng tích hợp vào các hệ thống điều khiển khác nhau.

Bảo Vệ Toàn Diện:

Biến tần được tích hợp các chức năng bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, chạm đất…để đảm bảo an toàn.

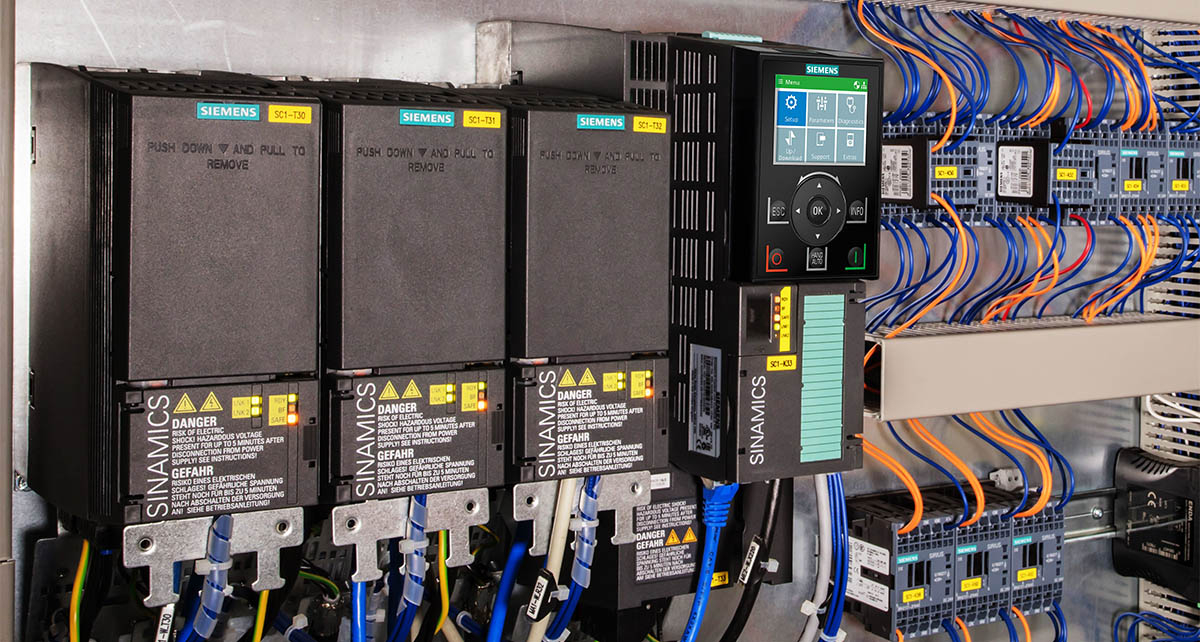

4. Hướng Dẫn Lựa Chọn Biến Tần G120C

Việc lựa chọn biến tần G120C phù hợp đòi hỏi xem xét kỹ lưỡng các yếu tố kỹ thuật của ứng dụng và động cơ. Dưới đây là hướng dẫn chi tiết:

Bước 1: Xác định yêu cầu của ứng dụng:

• Loại tải: Tải không đổi (bơm, quạt), tải biến đổi (máy nén, băng tải), tải va đập (máy nghiền, máy dập)…
• Dải tốc độ: Tốc độ tối đa, tốc độ tối thiểu, phạm vi điều chỉnh tốc độ.
• Moment khởi động: Moment cần thiết để khởi động động cơ và tải.
• Moment quá tải: Khả năng chịu quá tải của động cơ và biến tần.
• Môi trường làm việc: Nhiệt độ, độ ẩm, bụi bẩn, độ rung…
• Yêu cầu về an toàn: Có cần các chức năng an toàn tích hợp (STO, SS1, SS2…) không?
• Chuẩn truyền thông: Cần giao tiếp với hệ thống điều khiển nào (PLC, SCADA…)?

Bước 2: Xác định thông số động cơ:

• Công suất định mức (kW hoặc HP): Xem trên nhãn động cơ.
• Điện áp định mức (V): Xem trên nhãn động cơ.
• Dòng điện định mức (A): Xem trên nhãn động cơ.
• Tốc độ định mức (rpm): Xem trên nhãn động cơ.
• Hệ số công suất (cos φ): Xem trên nhãn động cơ hoặc tài liệu kỹ thuật.
• Loại động cơ: Động cơ không đồng bộ 3 pha, động cơ đồng bộ…

Bước 3: Chọn biến tần G120C:

• Chọn công suất biến tần: Công suất biến tần phải lớn hơn hoặc bằng công suất động cơ. Nên chọn biến tần có công suất lớn hơn một cấp để đảm bảo dự phòng và khả năng quá tải. Ví dụ, nếu động cơ có công suất 7.5kW, nên chọn biến tần G120C có công suất 11kW.
• Chọn điện áp: Điện áp định mức của biến tần phải phù hợp với điện áp lưới và điện áp động cơ.
• Chọn dòng điện: Dòng điện định mức của biến tần phải lớn hơn hoặc bằng dòng điện định mức của động cơ.

Chọn module điều khiển (Control Unit – CU):

• CU230P-2: Phù hợp cho các ứng dụng bơm, quạt, máy nén.
• CU240E-2: Phù hợp cho các ứng dụng đa năng, có tích hợp chức năng an toàn.
• CU250S-2: Phù hợp cho các ứng dụng đòi hỏi điều khiển vector chính xác, có hỗ trợ encoder.

Chọn module công suất (Power Module – PM):

• PM240-2: Module công suất tiêu chuẩn.
• PM250: Module công suất có khả năng tái tạo năng lượng.
• Chọn các phụ kiện (tùy chọn):
• BOP-2 (Basic Operator Panel): Bảng điều khiển cơ bản.
• IOP-2 (Intelligent Operator Panel): Bảng điều khiển thông minh, có màn hình LCD.
• Module truyền thông: PROFINET, PROFIBUS, EtherNet/IP…
• Điện trở hãm (braking resistor): Dùng cho các ứng dụng cần dừng nhanh.
• Bộ lọc (filter): Giảm nhiễu điện từ.

Bước 4: Tham khảo tài liệu kỹ thuật và tư vấn chuyên gia:

• Tài liệu kỹ thuật của Siemens cung cấp thông tin chi tiết về các dòng biến tần G120C, cách lựa chọn và cấu hình.
• Nếu bạn không chắc chắn về việc lựa chọn biến tần, hãy liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn miễn phí.

5. Tại Sao Nên Chọn Mua Biến Tần G120C Tại Thanhthienphu.vn?

Thanhthienphu.vn không chỉ là nhà cung cấp biến tần G120C mà còn là đối tác đáng tin cậy, đồng hành cùng bạn trên con đường nâng cao hiệu quả sản xuất và tối ưu hóa chi phí.

Sản phẩm chính hãng, chất lượng đảm bảo:

• Chúng tôi cam kết cung cấp biến tần G120C chính hãng Siemens, đầy đủ CO/CQ (chứng nhận xuất xứ và chất lượng).
• Sản phẩm được bảo hành theo tiêu chuẩn của Siemens, đảm bảo quyền lợi của khách hàng.

Giá cả cạnh tranh, chính sách ưu đãi hấp dẫn:

• Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường.
• Thường xuyên có các chương trình khuyến mãi, giảm giá, quà tặng hấp dẫn.
• Chính sách thanh toán linh hoạt, hỗ trợ trả góp.

Đội ngũ kỹ sư giàu kinh nghiệm, tư vấn tận tâm:

• Đội ngũ kỹ sư của chúng tôi có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa và truyền động điện, sẵn sàng tư vấn cho bạn giải pháp phù hợp nhất.
• Chúng tôi không chỉ bán sản phẩm mà còn cung cấp giải pháp kỹ thuật toàn diện, từ khâu lựa chọn, thiết kế, lắp đặt đến bảo trì, sửa chữa.

Dịch vụ hậu mãi chu đáo, hỗ trợ 24/7:

• Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, sẵn sàng giải đáp mọi thắc mắc và hỗ trợ bạn khắc phục sự cố nhanh chóng.
• Dịch vụ bảo hành, bảo trì tận nơi, đảm bảo hệ thống của bạn luôn hoạt động ổn định.

Uy tín đã được khẳng định:

• Thanhthienphu.vn đã có nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị điện công nghiệp và tự động hóa, được nhiều khách hàng tin tưởng và lựa chọn.
• Chúng tôi là đối tác của nhiều doanh nghiệp lớn trong các ngành công nghiệp khác nhau.

6. Hướng Dẫn Cài Đặt, Lập Trình và Khắc Phục Sự Cố Thường Gặp Với Biến Tần G120C

Cài đặt cơ bản:

Lắp đặt:

• Chọn vị trí lắp đặt khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nguồn nhiệt.
• Đảm bảo không gian xung quanh biến tần đủ rộng để tản nhiệt.
• Sử dụng cáp điện có tiết diện phù hợp với dòng điện của biến tần và động cơ.
• Kết nối dây tiếp địa đúng cách.

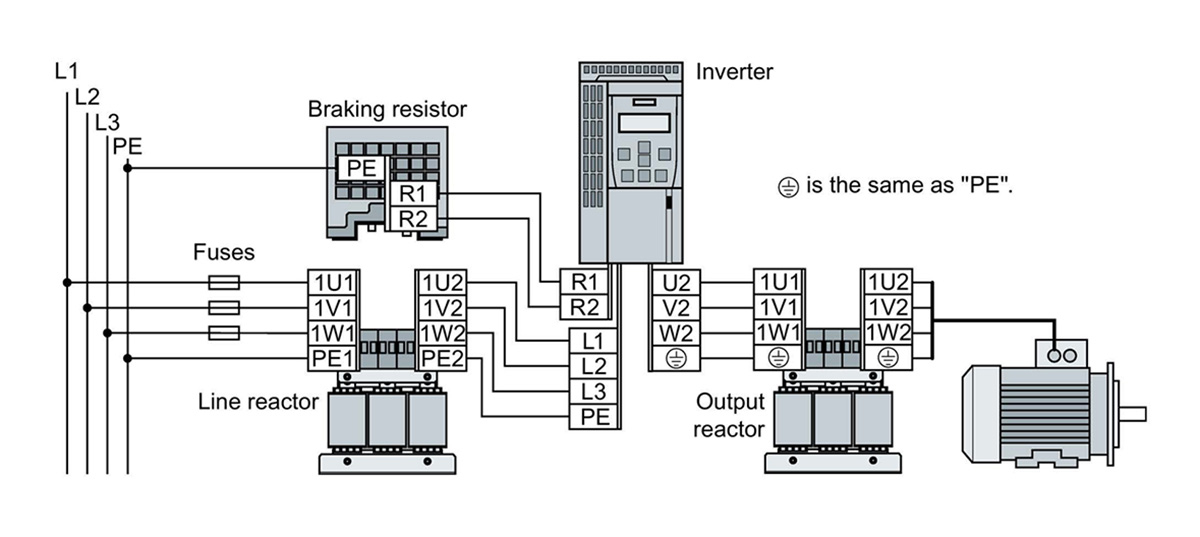

Kết nối:

• Kết nối nguồn điện lưới vào các đầu vào L1, L2, L3 của biến tần.
• Kết nối động cơ vào các đầu ra U, V, W của biến tần.
• Kết nối các tín hiệu điều khiển (nếu có) như tín hiệu chạy/dừng, tín hiệu tốc độ…
• Kết nối encoder (nếu sử dụng điều khiển vector vòng kín).

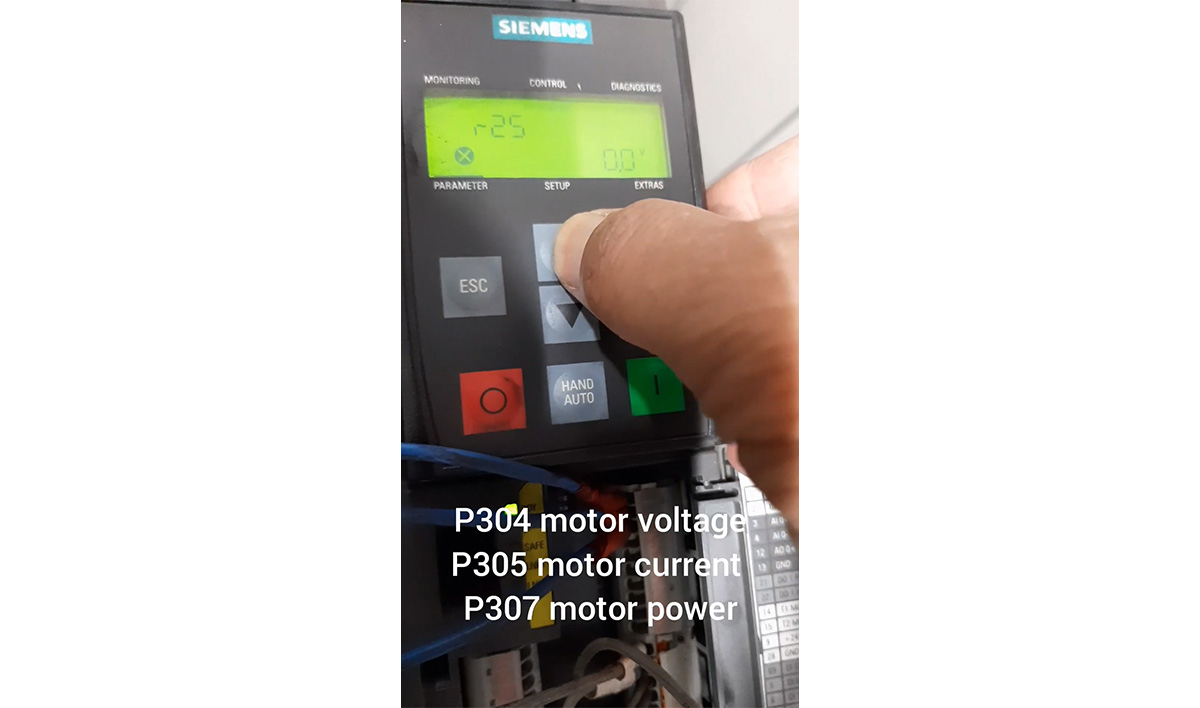

Cài đặt thông số:

• Sử dụng bàn phím tích hợp hoặc phần mềm STARTER/Startdrive để cài đặt các thông số cơ bản như:
• Thông số động cơ (công suất, điện áp, dòng điện, tốc độ…).
• Chế độ điều khiển (V/f, vector vòng hở, vector vòng kín).
• Tần số tối đa, tần số tối thiểu.
• Thời gian tăng tốc, thời gian giảm tốc.
• Các thông số bảo vệ.

Lập trình nâng cao:

Biến tần G120C hỗ trợ nhiều chức năng lập trình nâng cao như:

• Điều khiển PID.
• Điều khiển đa cấp tốc độ.
• Chức năng tự động dò thông số động cơ (auto-tuning).
• Chức năng điều khiển moment.
• Tham khảo tài liệu kỹ thuật của Siemens để biết thêm chi tiết về các chức năng này.

Một số lỗi thường gặp và cách khắc phục:

Lỗi quá dòng (Overcurrent):

• Nguyên nhân: Tải quá lớn, thời gian tăng tốc quá ngắn, động cơ bị kẹt…
• Cách khắc phục: Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra động cơ.

Lỗi quá áp (Overvoltage):

• Nguyên nhân: Điện áp lưới quá cao, thời gian giảm tốc quá ngắn (khi sử dụng điện trở hãm)…
• Cách khắc phục: Kiểm tra điện áp lưới, tăng thời gian giảm tốc, kiểm tra điện trở hãm.

Lỗi quá nhiệt (Overtemperature):

• Nguyên nhân: Biến tần hoạt động quá tải, nhiệt độ môi trường quá cao, quạt làm mát bị hỏng…
• Cách khắc phục: Giảm tải, kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát.

Lỗi mất pha (Phase loss):

• Nguyên nhân: Mất pha nguồn, mất pha động cơ…
• Cách khắc phục: Kiểm tra nguồn điện, kiểm tra kết nối động cơ.

Lưu ý: Khi gặp bất kỳ sự cố nào, hãy tham khảo tài liệu hướng dẫn sử dụng của biến tần hoặc liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ.

Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ:

• Hotline: 08.12.77.88.99
• Fanpage: https://www.facebook.com/thanhthienphuvn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn
• Email: info@thanhthienphu.vn

Chúng tôi luôn sẵn sàng phục vụ quý khách!

Ngoài ra, bạn cũng có thể tham khảo thêm dòng Biến tần G120P cùng chung danh mục để đa dạng sự lựa chọn.
