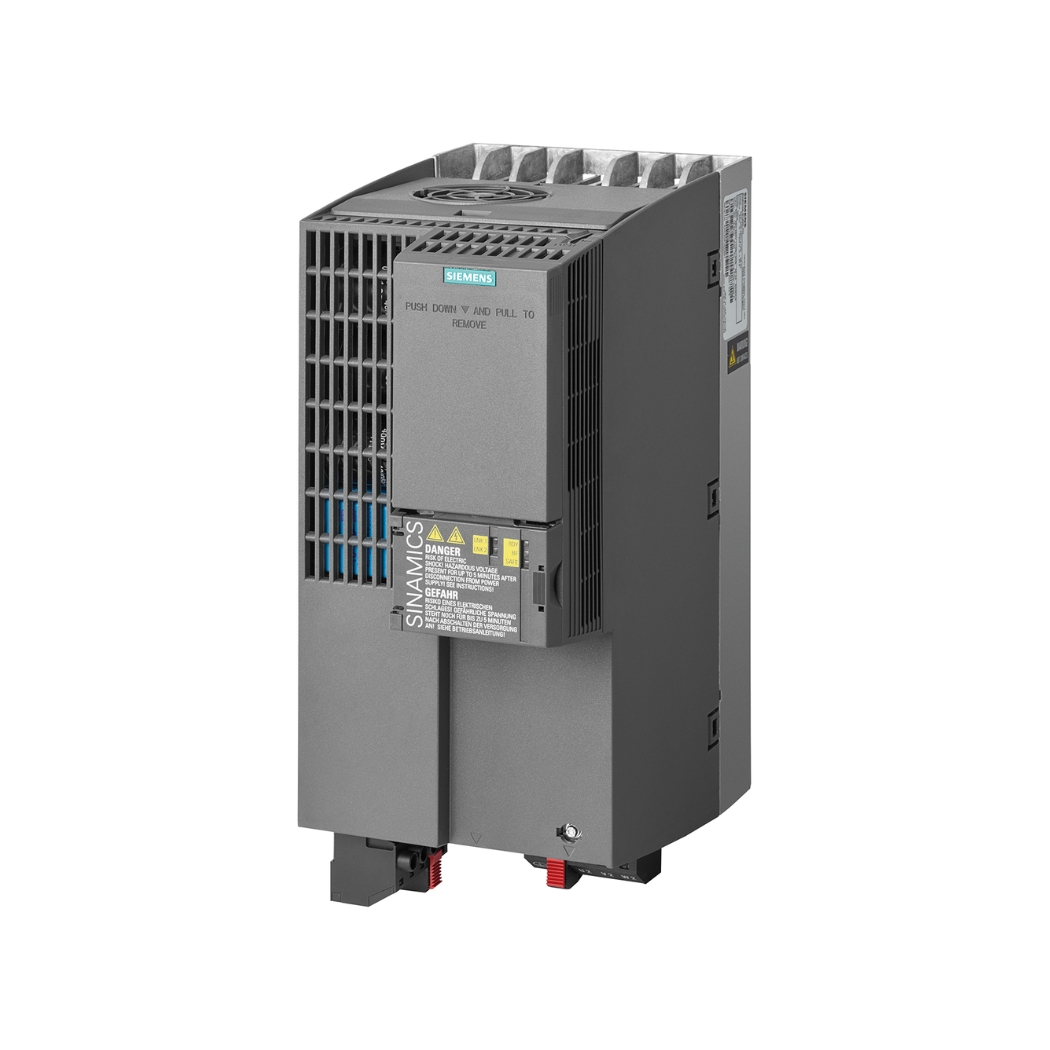

6SL3210-1KE23-8AP1 – Biến tần G120C 3P 18.5kW Siemens

6SL3210-1KE23-8AP1 G120C 3P 18.5kW, bộ biến tần Siemens mạnh mẽ và linh hoạt, chính là trái tim công nghệ mà hệ thống tự động hóa của bạn đang khao khát, và thanhthienphu.vn tự hào mang đến giải pháp đột phá này để nâng tầm hiệu suất và khai mở tiềm năng vô tận cho doanh nghiệp bạn.

Hãy cùng khám phá chi tiết về thiết bị điều khiển tốc độ động cơ ưu việt này, một lựa chọn hoàn hảo cho các ứng dụng công nghiệp đòi hỏi sự chính xác, bền bỉ và tiết kiệm năng lượng tối ưu, đáp ứng trọn vẹn nhu cầu về biến tần công nghiệp và giải pháp tự động hóa tiên tiến.

1. Khám Phá Sâu Sắc Bộ Biến Tần 6SL3210-1KE23-8AP1

2. Giải Mã Cấu Trúc Tinh Vi Của 6SL3210-1KE23-8AP1

• Mạch lực (Power Module – PM): Đây là trái tim của biến tần, chịu trách nhiệm biến đổi nguồn điện xoay chiều (AC) thành một chiều (DC) qua bộ chỉnh lưu và sau đó nghịch lưu thành điện áp xoay chiều có tần số và biên độ thay đổi để cấp cho động cơ. Mạch lực của 6SL3210-1KE23-8AP1 được thiết kế với các linh kiện bán dẫn công suất (IGBT) chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và khả năng chịu quá tải vượt trội. Hệ thống tản nhiệt hiệu quả với quạt làm mát và các lá tản nhiệt được bố trí khoa học giúp duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ cho thiết bị ngay cả khi vận hành liên tục trong môi trường công nghiệp khắc nghiệt.
• Mạch điều khiển (Control Unit – CU): Bộ não của biến tần, nơi xử lý các thuật toán điều khiển phức tạp (như V/f, Vector Control), giám sát hoạt động, xử lý tín hiệu vào/ra và thực hiện các chức năng giao tiếp. Mạch điều khiển của G120C tích hợp vi xử lý mạnh mẽ, đảm bảo tốc độ đáp ứng nhanh và độ chính xác điều khiển cao. Nó cũng là nơi chứa các cổng kết nối cho tín hiệu điều khiển (DI/DO, AI/AO) và các giao diện truyền thông như USS/Modbus RTU, cùng khe cắm tùy chọn cho các module truyền thông khác (PROFINET, PROFIBUS).
• Bộ lọc EMC (EMC Filter): Tích hợp sẵn bên trong biến tần, bộ lọc này giúp giảm thiểu phát xạ nhiễu điện từ ra lưới điện và môi trường xung quanh, đồng thời tăng khả năng chống nhiễu từ bên ngoài. Việc tích hợp sẵn bộ lọc loại A (C2) giúp 6SL3210-1KE23-8AP1 tuân thủ các tiêu chuẩn EMC quốc tế và đơn giản hóa việc lắp đặt, tiết kiệm chi phí và không gian so với việc phải lắp thêm bộ lọc rời.
• Bộ hãm (Braking Chopper): Tích hợp sẵn, cho phép kết nối trực tiếp điện trở hãm (braking resistor) bên ngoài. Khi động cơ hoạt động ở chế độ hãm (ví dụ khi giảm tốc nhanh hoặc tải có quán tính lớn), năng lượng dư thừa sẽ được tiêu tán qua điện trở hãm, giúp bảo vệ biến tần và đảm bảo quá trình dừng động cơ an toàn, ổn định.
• Vỏ máy và Cổng kết nối: Vỏ máy đạt cấp bảo vệ IP20, được làm từ vật liệu chắc chắn, bảo vệ các linh kiện bên trong khỏi bụi bẩn và va đập nhẹ. Các cổng kết nối được bố trí hợp lý, dễ dàng truy cập cho việc đấu nối dây động lực và dây điều khiển, bao gồm cả các terminal dạng plug-in giúp việc lắp đặt và thay thế nhanh chóng hơn.

3. Những Tính Năng Ưu Việt Làm Nên Sự Khác Biệt Của Biến Tần 6SL3210-1KE23-8AP1

• Điều Khiển Vector Không Cảm Biến (Sensorless Vector Control – SLVC): Ngoài chế độ V/f cơ bản cho các ứng dụng bơm, quạt, SLVC mang lại khả năng điều khiển mô-men xoắn vượt trội và đáp ứng tốc độ nhanh nhạy mà không cần sử dụng encoder. Điều này đặc biệt hữu ích cho các ứng dụng đòi hỏi mô-men khởi động cao hoặc cần duy trì tốc độ ổn định khi tải thay đổi như băng tải, máy trộn, máy đùn, giúp nâng cao chất lượng sản phẩm và hiệu suất dây chuyền.
• Chức Năng Tiết Kiệm Năng Lượng Thông Minh: Biến tần tích hợp các chế độ vận hành tiết kiệm năng lượng như ECO mode (tối ưu hóa từ thông động cơ) và chức năng ngủ đông (Hibernation mode) tự động dừng biến tần khi không có nhu cầu hoạt động. Theo nghiên cứu từ các tổ chức năng lượng uy tín, việc sử dụng biến tần với các chế độ này có thể giúp tiết kiệm từ 20% đến 50% chi phí điện năng cho động cơ, đặc biệt là trong các ứng dụng bơm, quạt chạy non tải hoặc thay đổi tải liên tục. Đây là một khoản đầu tư thông minh giúp giảm chi phí vận hành đáng kể.
• An Toàn Tích Hợp Đạt Chuẩn Quốc Tế (Integrated Safety – STO): Tính năng Safe Torque Off (STO) được tích hợp sẵn, đạt cấp độ an toàn SIL 2 / PL d. STO cho phép ngắt mô-men xoắn đầu ra của biến tần một cách an toàn mà không cần dùng đến contactor đầu ra động cơ, giúp đơn giản hóa thiết kế mạch an toàn, giảm chi phí phần cứng và quan trọng nhất là nâng cao mức độ an toàn cho người vận hành và thiết bị, đáp ứng các tiêu chuẩn an toàn lao động ngày càng khắt khe.
• Khả Năng Kết Nối Mạng Linh Hoạt: Với các cổng giao tiếp tích hợp sẵn như USS và Modbus RTU, cùng khả năng mở rộng dễ dàng với PROFIBUS DP, PROFINET IO qua các module tùy chọn, biến tần 6SL3210-1KE23-8AP1 dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa hiện đại (PLC, HMI, SCADA). Điều này cho phép giám sát, điều khiển và thu thập dữ liệu vận hành từ xa, mở đường cho việc xây dựng nhà máy thông minh và bảo trì dự đoán.
• Vận Hành và Cài Đặt Đơn Giản: Biến tần có thể được cấu hình nhanh chóng thông qua màn hình vận hành tùy chọn (BOP-2 hoặc IOP-2) hoặc bằng phần mềm miễn phí STARTER trên máy tính. Đặc biệt, với phần mềm SINAMICS Startdrive được tích hợp trong môi trường TIA Portal của Siemens, việc cấu hình, chẩn đoán lỗi và sao lưu/phục hồi thông số trở nên trực quan và đồng bộ hơn bao giờ hết, giúp tiết kiệm thời gian và công sức cho đội ngũ kỹ thuật.
• Tích Hợp Sẵn Bộ Lọc EMC và Bộ Hãm: Việc tích hợp sẵn bộ lọc EMC Class A giúp giảm nhiễu điện từ, đảm bảo tương thích điện từ trong môi trường công nghiệp. Bộ hãm động năng tích hợp cho phép xử lý năng lượng tái sinh từ động cơ trong quá trình hãm mà không cần thêm điện trở hãm bên ngoài cho nhiều ứng dụng phổ thông, giúp tiết kiệm chi phí và không gian lắp đặt.

4. Kết Nối Liền Mạch Biến Tần 6SL3210-1KE23-8AP1

Bước 1: Chuẩn bị phần cứng và phần mềm:

Đảm bảo bạn có máy tính cài đặt TIA Portal với gói phần mềm SINAMICS Startdrive tương thích. Bạn có thể tải TIA Portal và Startdrive từ trang web hỗ trợ của Siemens Industry.

Cáp kết nối: Tùy thuộc vào cổng giao tiếp bạn muốn sử dụng.

• Đối với kết nối qua cổng USB tích hợp trên biến tần (thường dùng cho cấu hình ban đầu hoặc chẩn đoán tại chỗ): Cần cáp USB Type B.
• Đối với kết nối qua mạng PROFINET (nếu biến tần có tùy chọn PN): Cần cáp Ethernet tiêu chuẩn.
• Đối với kết nối qua PROFIBUS (nếu biến tần có tùy chọn DP): Cần cáp PROFIBUS và bộ chuyển đổi USB-to-PROFIBUS phù hợp.
• Đối với kết nối qua Modbus RTU/USS: Cần cáp RS485 và bộ chuyển đổi USB-to-RS485.

Nguồn điện cho biến tần và máy tính.

Bước 2: Kết nối vật lý:

• Kết nối cáp đã chọn từ máy tính đến cổng tương ứng trên biến tần 6SL3210-1KE23-8AP1. Đảm bảo kết nối chắc chắn.
• Cấp nguồn cho biến tần.

Bước 3: Khởi động TIA Portal và tạo dự án:

• Mở phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới (Create new project) hoặc mở dự án hiện có.
• Trong Project view, thêm một thiết bị mới (Add new device).

Bước 4: Thêm biến tần vào dự án:

• Trong cửa sổ Add new device, điều hướng đến Drives -> SINAMICS -> SINAMICS G120C.
• Chọn chính xác mã hiệu 6SL3210-1KE23-8AP1 từ danh sách hoặc nhập mã hiệu để tìm kiếm. Chọn phiên bản firmware phù hợp (thường có thể chọn phiên bản mới nhất tương thích).
• Đặt tên cho biến tần trong dự án (ví dụ: Drive_Pump1).
• Nhấn OK hoặc Add. Biến tần sẽ xuất hiện trong cây dự án (Project tree).

Bước 5: Thiết lập kết nối trực tuyến (Online Connection):

• Trong cây dự án, nhấp chuột phải vào biến tần vừa thêm và chọn Online & diagnostics.
• Trong cửa sổ Online access, chọn giao diện kết nối trên máy tính của bạn (ví dụ: card mạng cho PROFINET, cổng COM cho USB/RS485).
• Nhấn Update accessible devices. Phần mềm sẽ quét tìm các thiết bị kết nối.
• Chọn đúng biến tần 6SL3210-1KE23-8AP1 từ danh sách các thiết bị tìm thấy.
• Nhấn nút Go online. Nếu kết nối thành công, các biểu tượng trạng thái sẽ chuyển sang màu xanh lá hoặc cam.

Bước 6: Cấu hình và Commissioning:

Sau khi kết nối trực tuyến, bạn có thể truy cập vào mục Commissioning của biến tần trong TIA Portal.

Startdrive cung cấp một trình hướng dẫn (Wizard) từng bước để cấu hình các thông số cơ bản:

• Chọn chế độ điều khiển (V/f, SLVC).
• Nhập thông số động cơ từ nhãn (điện áp, dòng điện, công suất, tốc độ, tần số).
• Cấu hình các đầu vào/ra số và tương tự (DI/DO, AI/AO).
• Thiết lập các giới hạn (tốc độ tối thiểu/tối đa, dòng điện tối đa).
• Thực hiện Motor identification (nhận dạng thông số động cơ) để tối ưu hóa hiệu suất điều khiển (đặc biệt quan trọng cho SLVC).

Bạn cũng có thể truy cập danh sách thông số (Parameter list) để tinh chỉnh chi tiết hơn.

Bước 7: Lưu cấu hình và Ngắt kết nối:

• Sau khi hoàn tất cấu hình, hãy lưu cấu hình vào bộ nhớ ROM của biến tần (Copy RAM to ROM) để cài đặt không bị mất khi ngắt nguồn.
• Lưu dự án TIA Portal của bạn.
• Ngắt kết nối trực tuyến (Go offline).

5. Hướng Dẫn Lập Trình 6SL3210-1KE23-8AP1

Phương pháp 1: Sử dụng Màn hình BOP-2 (Basic Operator Panel) BOP-2 là màn hình cơ bản, hiển thị số và có các nút bấm điều hướng.

• Bước 1: Truy cập chế độ cài đặt thông số: Nhấn giữ nút Fn (Function) trong vài giây cho đến khi màn hình hiển thị ‘P—-‘.
• Bước 2: Nhập mã thông số: Sử dụng các nút lên/xuống để chọn số cho từng vị trí, nhấn OK để xác nhận từng số. Ví dụ, để cài đặt thông số P1082 (Tần số tối đa), bạn nhập 1, 0, 8, 2.
• Bước 3: Xem/Thay đổi giá trị: Sau khi nhập đúng mã thông số, nhấn OK. Màn hình sẽ hiển thị giá trị hiện tại. Sử dụng nút lên/xuống để thay đổi giá trị mong muốn.
• Bước 4: Lưu giá trị: Nhấn OK để xác nhận giá trị mới. Giá trị sẽ được lưu vào RAM.
• Bước 5: Thoát và Lưu vào ROM: Nhấn nút Fn để quay lại. Để lưu vĩnh viễn các thay đổi vào bộ nhớ không mất khi mất điện (ROM), truy cập thông số P0971 và đặt giá trị là 1, sau đó nhấn OK. Biến tần sẽ thực hiện quá trình lưu.

Một số thông số cơ bản thường cài đặt:

• P0100: Lựa chọn ứng dụng ( Châu Âu [kW] / Bắc Mỹ [hp] )
• P0304: Điện áp định mức động cơ (V)
• P0305: Dòng điện định mức động cơ (A)
• P0307: Công suất định mức động cơ (kW hoặc hp tùy P0100)
• P0310: Tần số định mức động cơ (Hz)
• P0311: Tốc độ định mức động cơ (RPM)
• P1000: Lựa chọn nguồn đặt tần số (ví dụ: 2 = Analog Input, 3 = Fixed Frequency, 6 = USS/Modbus on RS485)
• P1080: Tần số tối thiểu (Hz)
• P1082: Tần số tối đa (Hz)
• P1120: Thời gian tăng tốc (s)
• P1121: Thời gian giảm tốc (s)
• P1300: Chế độ điều khiển (ví dụ: 0 = V/f linear, 2 = V/f squared, 20 = Sensorless Vector Control)
• P1900: Lựa chọn nhận dạng động cơ (ví dụ: 1 = Enable motor ID at next power on, 2 = Enable motor ID at next run command) – Chỉ thực hiện sau khi nhập đúng thông số động cơ.
• P0700: Lựa chọn nguồn lệnh điều khiển (ví dụ: 1 = BOP, 2 = Terminal strip, 5 = Fieldbus)

Phương pháp 2: Sử dụng Phần mềm Startdrive (trong TIA Portal) hoặc STARTER: Phương pháp này trực quan và mạnh mẽ hơn, đặc biệt khi cần cài đặt nhiều thông số hoặc các chức năng phức tạp.

• Bước 1: Kết nối biến tần với máy tính: Như hướng dẫn ở Mục 4.
• Bước 2: Đi đến mục Commissioning hoặc Parameter: Sau khi kết nối online, truy cập vào phần cấu hình biến tần.
• Bước 3: Sử dụng Wizard hoặc Danh sách thông số: Wizard: Startdrive cung cấp trình hướng dẫn từng bước (Commissioning Wizard) để cài đặt các thông số cơ bản cho ứng dụng của bạn (động cơ, điều khiển, I/O, giới hạn). Đây là cách nhanh nhất và dễ nhất cho người mới bắt đầu. Parameter List: Truy cập danh sách đầy đủ các thông số được phân loại theo chức năng (Function view) hoặc theo số thứ tự (Expert list). Bạn có thể tìm kiếm thông số theo số hoặc tên, xem mô tả chi tiết, giá trị mặc định, dải giá trị và thay đổi giá trị trực tiếp.
• Bước 4: Nhập và Tối ưu hóa thông số: Nhập các thông số động cơ chính xác từ nhãn mác. Thực hiện chức năng Motor Identification (P1900/P1910) để biến tần tự động đo đạc và tối ưu hóa các thông số điều khiển cho động cơ cụ thể, đặc biệt quan trọng khi dùng chế độ SLVC.
• Bước 5: Cấu hình I/O và Truyền thông: Dễ dàng cấu hình chức năng cho từng đầu vào/ra số và tương tự, cài đặt thông số truyền thông (địa chỉ Modbus/PROFIBUS, cấu hình PROFINET) thông qua giao diện đồ họa.
• Bước 6: Tải cấu hình xuống biến tần và Lưu vào ROM: Sau khi hoàn tất cài đặt, chọn chức năng Download to device để tải cấu hình từ máy tính xuống biến tần. Sau đó, thực hiện lệnh Save parameters (hoặc Copy RAM to ROM) để lưu cài đặt vào bộ nhớ vĩnh viễn của biến tần.

6. Hướng Dẫn Xử Lý Nhanh Các Sự Cố Thường Gặp Trên Biến Tần 6SL3210-1KE23-8AP1

7. Thanhthienphu.vn Đồng Hành Cùng Bạn Hiện Thực Hóa Ước Mơ Tự Động Hóa

Bạn khao khát một dây chuyền vận hành mượt mà, tiết kiệm năng lượng tối đa? Bạn mong muốn một hệ thống điều khiển chính xác, ổn định, đáp ứng những yêu cầu khắt khe nhất về chất lượng? Bạn cần một giải pháp an toàn, đáng tin cậy, dễ dàng tích hợp và quản lý? Thiết bị điều khiển tốc độ động cơ 18.5kW mã 6SL3210-1KE23-8AP1 từ Siemens chính là câu trả lời hoàn hảo cho tất cả những mong muốn đó.

Tại thanhthienphu.vn, chúng tôi cam kết:

• Tư vấn chuyên sâu: Lắng nghe nhu cầu cụ thể của bạn, từ đó tư vấn lựa chọn chính xác mã biến tần và các phụ kiện đi kèm phù hợp nhất với ứng dụng và ngân sách.
• Hỗ trợ kỹ thuật tận tâm: Giải đáp mọi thắc mắc về lắp đặt, cài đặt, vận hành và xử lý sự cố. Chúng tôi sẵn sàng hỗ trợ bạn qua điện thoại, email hoặc trực tiếp tại hiện trường khi cần thiết.
• Giải pháp toàn diện: Không chỉ dừng lại ở biến tần, thanhthienphu.vn còn cung cấp các thiết bị tự động hóa khác của Siemens như PLC, HMI, động cơ,… giúp bạn xây dựng một hệ thống đồng bộ và hiệu quả.
• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ kỹ thuật lâu dài, đảm bảo sự yên tâm tuyệt đối cho khách hàng.
• Nguồn cung uy tín: Cam kết sản phẩm mới 100%, đầy đủ chứng từ CO/CQ, giao hàng nhanh chóng trên toàn quốc, đặc biệt tại các trung tâm công nghiệp lớn như TP. Hồ Chí Minh, Hà Nội, Bình Dương, Đồng Nai, Đà Nẵng.

Nhấc máy và gọi đến Hotline 08.12.77.88.99 để được các chuyên gia của thanhthienphu.vn tư vấn miễn phí và nhận báo giá tốt nhất cho biến tần 6SL3210-1KE23-8AP1 G120C 3P 18.5kW. Hoặc truy cập website thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết về sản phẩm và các giải pháp tự động hóa khác.

Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và trải nghiệm dịch vụ.

Thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai.
