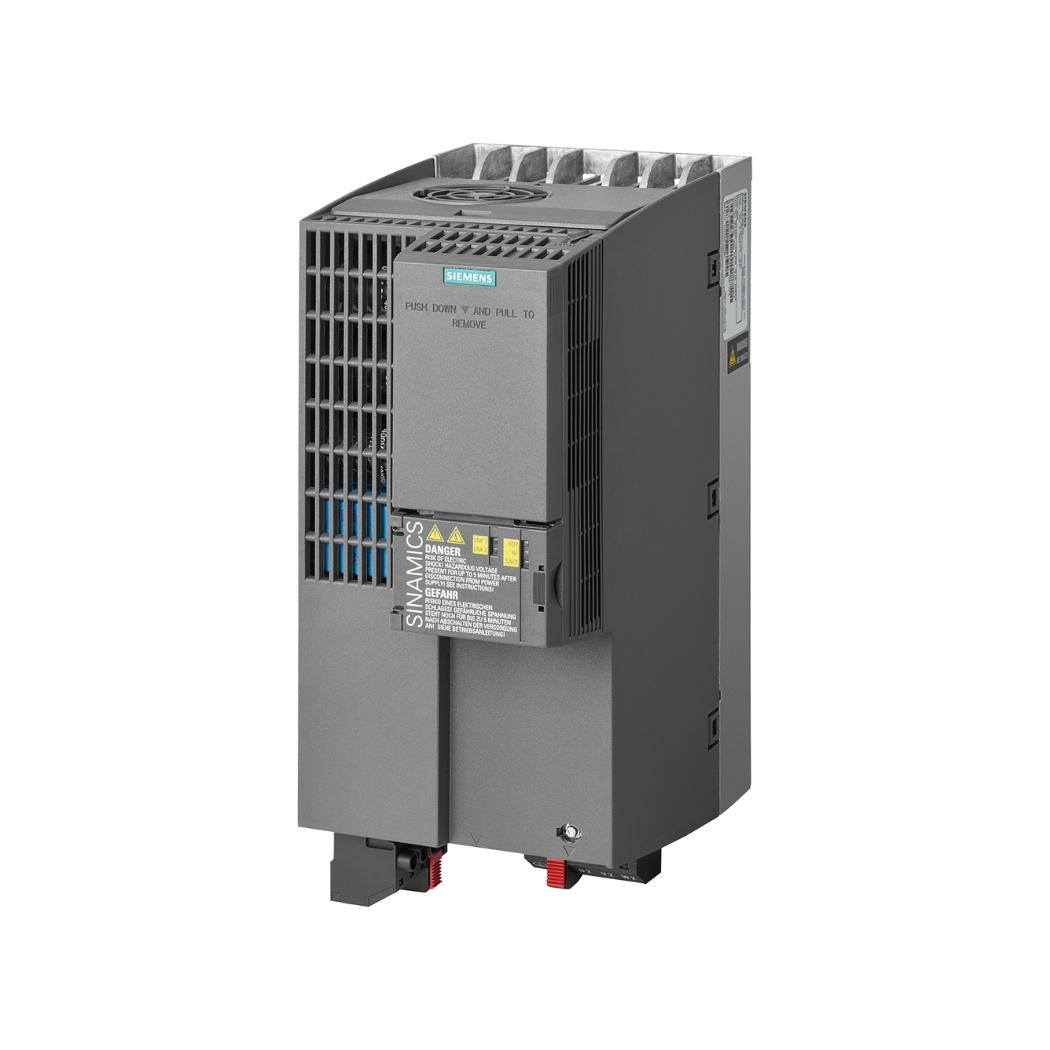

6SL3210-1KE22-6AB1 – Biến tần G120C 3P 11kW Siemens

6SL3210-1KE22-6AB1 Siemens G120C 3P 11kW, bộ biến tần Sinamics mạnh mẽ này không chỉ là một thiết bị điều khiển tốc độ động cơ thông thường, mà còn là chìa khóa mở ra cánh cửa tối ưu hóa năng lượng và tự động hóa quy trình công nghiệp.

Hãy cùng thanhthienphu.vn khám phá giải pháp đột phá giúp bạn giải quyết triệt để những thách thức về hiệu suất, chi phí vận hành và an toàn, đưa doanh nghiệp bạn vươn tới những tầm cao mới với công nghệ truyền động tiên tiến và bộ điều khiển tần số hiệu quả.

1. Thông tin chi tiết về sản phẩm 6SL3210-1KE22-6AB1

2. Cấu tạo sản phẩm 6SL3210-1KE22-6AB1

• Vỏ máy (Housing): Được làm từ nhựa kỹ thuật cao cấp, có khả năng chống va đập và chịu nhiệt tốt. Thiết kế vỏ đạt cấp bảo vệ IP20, ngăn chặn sự xâm nhập của vật rắn có kích thước lớn hơn 12.5mm và bảo vệ người dùng khỏi các bộ phận mang điện nguy hiểm bên trong. Các khe tản nhiệt được bố trí khoa học, tối ưu hóa luồng không khí làm mát.
• Khối công suất (Power Module – PM): Đây là trái tim của biến tần, chứa các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) thế hệ mới nhất. Khối này chịu trách nhiệm chuyển đổi điện áp AC thành DC (chỉnh lưu) và sau đó nghịch lưu thành điện áp AC với tần số và biên độ mong muốn để cấp cho động cơ. Siemens sử dụng công nghệ IGBT hiệu suất cao, giúp giảm tổn thất chuyển mạch và tăng hiệu quả năng lượng tổng thể. Hệ thống tản nhiệt hiệu quả với quạt làm mát thông minh (chỉ hoạt động khi cần thiết) đảm bảo nhiệt độ hoạt động tối ưu cho các linh kiện công suất, kéo dài tuổi thọ sản phẩm.
• Khối điều khiển (Control Unit – CU): Bộ não của biến tần, chứa vi xử lý mạnh mẽ và bộ nhớ để thực thi các thuật toán điều khiển phức tạp (V/f, Vector Control), xử lý tín hiệu từ các ngõ vào/ra, quản lý truyền thông và thực hiện các chức năng bảo vệ. Mã sản phẩm 6SL3210-1KE22-6AB1 tích hợp sẵn khối điều khiển với giao diện truyền thông PROFINET, cho phép kết nối liền mạch vào các hệ thống tự động hóa hiện đại dựa trên nền tảng TIA Portal của Siemens. Các cổng kết nối I/O (Digital Input/Output, Analog Input/Output) được bố trí rõ ràng, dễ dàng cho việc đấu nối.
• Bộ lọc EMC (EMC Filter): Tích hợp sẵn bộ lọc EMC Class A giúp giảm phát xạ nhiễu điện từ ra lưới điện và môi trường xung quanh, đáp ứng các tiêu chuẩn quốc tế về tương thích điện từ. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ nhiễu thấp hoặc khi lắp đặt nhiều biến tần gần nhau.
• Giao diện kết nối: Bao gồm các terminal đấu nối cho nguồn cấp, động cơ, các tín hiệu điều khiển (DI/DO, AI/AO), truyền thông (RS485, PROFINET) và kết nối với điện trở hãm (braking resistor) nếu cần. Các terminal được thiết kế chắc chắn, dễ dàng thao tác và đảm bảo kết nối an toàn, tin cậy.
• Khe cắm thẻ nhớ (SD Card Slot): Cho phép sao lưu và phục hồi thông số cài đặt một cách nhanh chóng, thuận tiện cho việc thay thế hoặc nhân bản cấu hình cho nhiều biến tần giống nhau.
• Giao diện cho bộ vận hành (Operator Panel Interface): Cho phép kết nối các bộ vận hành tùy chọn như BOP-2 hoặc IOP-2 để giám sát, cài đặt thông số và chẩn đoán lỗi trực tiếp trên biến tần.

3. Các tính năng chính của sản phẩm 6SL3210-1KE22-6AB1

• Thiết kế nhỏ gọn, tiết kiệm không gian: Với kích thước Frame Size FSAA (chỉ 140mm chiều rộng), G120C 11kW là một trong những biến tần nhỏ gọn nhất trong phân khúc công suất này. Điều này cho phép lắp đặt sát nhau (side-by-side mounting) mà không cần khoảng hở, giúp tiết kiệm tới 30% không gian tủ điện so với các dòng biến tần truyền thống. Đây là lợi thế cực lớn trong các hệ thống yêu cầu mật độ lắp đặt cao hoặc khi nâng cấp tủ điện hiện có.
• Vận hành đơn giản, cài đặt nhanh chóng: Giao diện người dùng thân thiện thông qua phần mềm SINAMICS Startdrive (tích hợp trong TIA Portal) hoặc STARTER độc lập. Các trình hướng dẫn (Wizards) thông minh giúp đơn giản hóa quá trình cài đặt ban đầu (commissioning). Việc sao chép thông số qua thẻ nhớ SD hoặc qua phần mềm giúp tiết kiệm thời gian đáng kể khi triển khai nhiều biến tần. Các bộ vận hành tùy chọn BOP-2 và IOP-2 cung cấp khả năng giám sát và điều chỉnh trực quan ngay tại chỗ.
• Hiệu quả năng lượng vượt trội: Tích hợp các chế độ điều khiển tiết kiệm năng lượng như điều khiển V/f đường đặc tính ECO, chế độ ngủ đông (Hibernation mode) khi không có nhu cầu tải, và khả năng tối ưu hóa từ thông động cơ (Flux reduction). Theo Siemens, việc sử dụng biến tần G120C có thể giúp tiết kiệm tới 70% năng lượng tiêu thụ so với các phương pháp điều khiển tốc độ cố định hoặc cơ khí truyền thống, đặc biệt trong các ứng dụng bơm, quạt.
• Điều khiển Vector không cần Encoder: Cung cấp khả năng điều khiển moment và tốc độ chính xác cao ngay cả ở tốc độ thấp mà không cần sử dụng cảm biến tốc độ (encoder), giúp giảm chi phí lắp đặt và tăng độ tin cậy cho hệ thống. Chế độ điều khiển V/f linh hoạt (tuyến tính, bình phương, tự định nghĩa) phù hợp với nhiều loại tải khác nhau.
• Tích hợp truyền thông mạnh mẽ: Phiên bản 6SL3210-1KE22-6AB1 được trang bị sẵn cổng PROFINET, chuẩn truyền thông Ethernet công nghiệp hàng đầu của Siemens, cho phép tích hợp dễ dàng vào các hệ thống điều khiển tự động hóa PLC SIMATIC. Ngoài ra, biến tần vẫn hỗ trợ các chuẩn truyền thông phổ biến khác như USS và Modbus RTU qua cổng RS485 tích hợp, mang lại sự linh hoạt tối đa trong kết nối.
• Chức năng an toàn tích hợp (Safety Integrated): Trang bị sẵn chức năng STO (Safe Torque Off) đạt tiêu chuẩn an toàn SIL 2 / PL d. Chức năng này cho phép ngắt moment động cơ một cách an toàn mà không cần sử dụng contactor công suất phụ, giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí và tăng độ tin cậy. Đây là một yêu cầu ngày càng quan trọng trong các nhà máy hiện đại để đảm bảo an toàn cho người vận hành và thiết bị.
• Khả năng chịu quá tải cao: Được thiết kế để hoạt động ổn định trong các ứng dụng yêu cầu khả năng khởi động nặng hoặc chịu tải đột biến, với khả năng chịu quá tải lên đến 150% trong 60 giây hoặc 200% trong 3 giây (tùy chế độ).
• Chức năng bảo vệ toàn diện: Tích hợp đầy đủ các chức năng bảo vệ cho cả biến tần và động cơ: bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ qua cảm biến PTC/KTY), chạm đất, mất pha ngõ vào/ra, kẹt trục… đảm bảo hệ thống hoạt động an toàn và ổn định.
• Tương thích môi trường công nghiệp: Với bộ lọc EMC tích hợp và thiết kế bền vững, biến tần Siemens 11kW G120C hoạt động ổn định trong môi trường công nghiệp có độ nhiễu cao và điều kiện khắc nghiệt.

4. Hướng dẫn kết nối 6SL3210-1KE22-6AB1 với phần mềm STARTER

Bước 1: Kết nối vật lý:

• Cắm đầu cáp USB Type B (mini USB) vào cổng USB trên mặt trước của biến tần 6SL3210-1KE22-6AB1.
• Cắm đầu cáp USB Type A còn lại vào cổng USB trên máy tính của bạn.
• Chờ một lát để máy tính nhận diện thiết bị mới. Nếu đây là lần đầu kết nối, Windows có thể sẽ tự động cài đặt driver. Đảm bảo quá trình cài đặt driver thành công (kiểm tra trong Device Manager).

Bước 2: Mở phần mềm STARTER:

• Khởi chạy ứng dụng STARTER trên máy tính.
• Tạo một dự án mới (Project) hoặc mở một dự án có sẵn nếu bạn muốn thêm biến tần vào đó.

Bước 3: Dò tìm thiết bị (Accessible Nodes / Find Devices):

• Trong giao diện STARTER, tìm đến chức năng dò tìm thiết bị trực tuyến. Thường nằm trong menu Project hoặc có biểu tượng kính lúp/network scan.
• Chọn giao diện kết nối là USB.
• Nhấn nút Update hoặc Scan để phần mềm bắt đầu quét các thiết bị SINAMICS đang kết nối qua cổng USB.
• Nếu kết nối thành công, biến tần G120C của bạn (với địa chỉ mặc định hoặc địa chỉ đã cài đặt) sẽ xuất hiện trong danh sách các thiết bị tìm thấy (Accessible Nodes).

Bước 4: Tải cấu hình từ biến tần lên (Upload / Go Online):

• Chọn biến tần vừa tìm thấy trong danh sách Accessible Nodes.
• Nhấn chuột phải và chọn Connect hoặc kéo thả thiết bị vào cây dự án offline của bạn và chọn Load from device to PG/PC (Upload).
• Phần mềm sẽ tiến hành đọc toàn bộ cấu hình (thông số, topology nếu có) từ biến tần lên máy tính và tạo một bản sao online/offline trong dự án của bạn.

Bước 5: Thực hiện cấu hình và giám sát:

• Sau khi kết nối thành công và cấu hình đã được tải lên, bạn có thể nhấp đúp vào đối tượng biến tần trong cây dự án để truy cập vào các menu cấu hình chi tiết.
• Bạn có thể thay đổi thông số (Parameters), thực hiện các chức năng điều khiển thử (Control Panel), giám sát các giá trị thực (Monitoring), chẩn đoán lỗi (Diagnostics), sao lưu/phục hồi (Backup/Restore) và nhiều tác vụ khác.

Lưu ý quan trọng:

• Phiên bản Firmware và Phần mềm: Luôn đảm bảo phiên bản phần mềm STARTER hoặc Startdrive tương thích với phiên bản firmware của biến tần. Thông tin này có thể tìm thấy trong tài liệu kỹ thuật hoặc trên website hỗ trợ của Siemens.
• Quyền truy cập: Một số thông số có thể yêu cầu mật khẩu hoặc cấp độ truy cập (User Level) cao hơn để thay đổi.
• Lưu cấu hình: Sau khi thực hiện thay đổi thông số trên phần mềm, đừng quên tải cấu hình xuống biến tần (Download to device) và lưu vào bộ nhớ non-volatile (Copy RAM to ROM) để các thay đổi có hiệu lực sau khi ngắt nguồn.
• An toàn: Khi thực hiện kết nối và cấu hình, luôn tuân thủ các quy tắc an toàn điện. Nếu không chắc chắn, hãy liên hệ với chuyên gia.

5. Bí quyết lập trình Biến tần 6SL3210-1KE22-6AB1

Bước 1: Reset về cài đặt gốc (Factory Reset – tùy chọn):

Nếu muốn bắt đầu cài đặt lại từ đầu, bạn có thể thực hiện reset. Thông số liên quan: P0010 = 30, sau đó P0970 = 1. (Thao tác cẩn thận, sẽ xóa hết cài đặt hiện tại).

Bước 2: Cài đặt thông số động cơ (Motor Data): Đây là bước CỰC KỲ QUAN TRỌNG để biến tần điều khiển động cơ chính xác.

Nhập các giá trị từ nhãn (nameplate) của động cơ:

• P0304: Điện áp định mức động cơ (V)
• P0305: Dòng điện định mức động cơ (A)
• P0307: Công suất định mức động cơ (kW hoặc HP – chọn đơn vị ở P0100)
• P0308: Hệ số công suất định mức động cơ (Cos Phi)
• P0310: Tần số định mức động cơ (Hz)
• P0311: Tốc độ định mức động cơ (RPM)

Chọn loại động cơ (P0300, thường là động cơ không đồng bộ).

Chọn kiểu kết nối động cơ (Sao/Tam giác – P0301 nếu cần).

Bước 3: Thực hiện nhận dạng động cơ (Motor Identification – Motor ID):

Sau khi nhập đúng thông số nameplate, cần thực hiện Motor ID để biến tần đo đạc và tối ưu hóa các thông số điều khiển cho động cơ cụ thể đó.

Chọn chế độ Motor ID (P1900):

• 1: Đo thông số tĩnh (không cần quay động cơ).
• 2: Đo thông số tĩnh và động (động cơ sẽ quay). Đảm bảo an toàn cơ khí trước khi thực hiện.

Kích hoạt Motor ID (thường bằng cách cấp lệnh chạy RUN). Biến tần sẽ tự động thực hiện quá trình đo và lưu kết quả. Chờ đến khi quá trình hoàn tất (P1900 tự trả về 0).

Bước 4: Cài đặt thông số ứng dụng cơ bản:

• Chọn Macro ứng dụng (Application Macro – P0015): Siemens cung cấp các bộ thông số cài đặt sẵn cho các ứng dụng phổ biến (bơm, quạt, băng tải, điều khiển cơ bản…). Chọn macro phù hợp giúp tiết kiệm thời gian cài đặt ban đầu.
• Thời gian tăng tốc (Ramp-up time – P1120): Thời gian để động cơ tăng tốc từ 0 đến tốc độ tối đa (s).
• Thời gian giảm tốc (Ramp-down time – P1121): Thời gian để động cơ giảm tốc từ tốc độ tối đa về 0 (s).
• Tốc độ tối đa (Maximum frequency/speed – P1082): Giới hạn tốc độ cao nhất cho phép.
• Tốc độ tối thiểu (Minimum frequency/speed – P1080): Giới hạn tốc độ thấp nhất cho phép.

Bước 5: Cấu hình nguồn lệnh chạy và nguồn đặt tốc độ (Command Source & Setpoint Source):

Xác định cách bạn muốn điều khiển biến tần:

• Lệnh chạy (ON/OFF Command): Từ Terminal (ngõ vào số DI), từ màn hình BOP/IOP, từ truyền thông (USS, Modbus, Profibus/Profinet). Cấu hình trong nhóm thông số P0700 và các thông số liên quan (P0701 – P0706 cho DI).
• Nguồn đặt tốc độ (Setpoint): Từ biến trở ngoài (ngõ vào analog AI), từ màn hình BOP/IOP, từ truyền thông, từ tốc độ cố định (Fixed Frequencies). Cấu hình trong nhóm thông số P1000 và các thông số liên quan (P0756 cho AI, P1001–P1015 cho tốc độ cố định).

Bước 6: Tinh chỉnh và tối ưu hóa (Tùy chọn):

• Chọn chế độ điều khiển (P1300): V/f (0, 2, 3, 19…) hay SLVC (20). SLVC thường cho hiệu suất tốt hơn nhưng yêu cầu Motor ID chính xác.
• Tinh chỉnh đường đặc tính V/f (P1310, P1311, P1312…): Nếu sử dụng V/f, có thể cần điều chỉnh điểm boost để tăng mô-men khởi động.
• Cài đặt bảo vệ: Cài đặt giới hạn dòng (P0640), bảo vệ quá nhiệt động cơ (P0601, P0611), bảo vệ mất pha…
• Cấu hình các chức năng đặc biệt: PID controller, Flying restart, DC braking…

Bước 7: Lưu trữ thông số:

Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile: P0971 = 1 (Copy RAM to ROM) thông qua BOP/IOP hoặc chức năng tương đương trên phần mềm. Điều này đảm bảo cài đặt không bị mất khi ngắt nguồn biến tần.

6. Giải mã và khắc phục nhanh các lỗi thường gặp trên 6SL3210-1KE22-6AB1

7. Sở hữu ngay 6SL3210-1KE22-6AB1 từ thanhthienphu.vn

Biến tần 6SL3210-1KE22-6AB1 thực sự là một khoản đầu tư thông minh, một bước tiến vững chắc giúp nâng tầm hệ thống sản xuất, tăng cường lợi thế cạnh tranh và đảm bảo sự phát triển bền vững cho doanh nghiệp của bạn trong bối cảnh công nghiệp hóa, hiện đại hóa ngày càng sâu rộng. Sở hữu thiết bị này không chỉ là giải quyết những khó khăn hiện tại về hiệu suất, chi phí hay an toàn, mà còn là đón đầu xu hướng công nghệ, khẳng định tầm nhìn và sự chuyên nghiệp.

Thanhthienphu.vn tự hào là nhà cung cấp uy tín hàng đầu các thiết bị điện công nghiệp và giải pháp tự động hóa tại Việt Nam, đặc biệt là các sản phẩm chất lượng cao từ Siemens.

• Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết 100% sản phẩm 6SL3210-1KE22-6AB1 và các thiết bị khác do thanhthienphu.vn phân phối đều là hàng chính hãng Siemens, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO), chất lượng (CQ).
• Đội ngũ kỹ sư chuyên môn cao, giàu kinh nghiệm: Với đội ngũ kỹ sư điện, tự động hóa được đào tạo bài bản, am hiểu sâu sắc về sản phẩm và ứng dụng, chúng tôi không chỉ bán sản phẩm mà còn cung cấp giải pháp. Chúng tôi sẵn sàng tư vấn giúp bạn lựa chọn đúng mã hàng phù hợp nhất với yêu cầu kỹ thuật và ngân sách, hỗ trợ kỹ thuật trong quá trình lắp đặt, cài đặt và vận hành.
• Giá cả cạnh tranh, chính sách bán hàng linh hoạt: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, đi kèm với các chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn và khách hàng thân thiết. Chúng tôi hiểu rõ bài toán chi phí của doanh nghiệp và luôn cố gắng tối ưu hóa lợi ích cho bạn.
• Dịch vụ hậu mãi chu đáo, hỗ trợ tận tâm: Chúng tôi không chỉ kết thúc trách nhiệm khi giao hàng. thanhthienphu.vn cung cấp dịch vụ bảo hành chính hãng, hỗ trợ kỹ thuật nhanh chóng qua điện thoại, email hoặc trực tiếp tại hiện trường khi cần thiết. Sự hài lòng và thành công của bạn chính là thước đo uy tín của chúng tôi.

Liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh

Hãy để thanhthienphu.vn trở thành người bạn đồng hành đáng tin cậy của bạn trên con đường tự động hóa và hiện đại hóa sản xuất.
