6SL3210-1KE24-4AF1 – Biến tần G120C 3P 22kW Siemens

6SL3210-1KE24-4AF1 Siemens G120C 3P 22kW, trái tim công nghiệp mạnh mẽ, là giải pháp biến tần tối ưu mà thanhthienphu.vn tự hào mang đến, giúp bạn nâng cao hiệu suất vận hành và kiến tạo tương lai bền vững cho mọi ứng dụng truyền động.

Khám phá ngay bộ biến đổi tần số Siemens Sinamics G120C đầy ưu việt này để mở khóa tiềm năng vô hạn cho hệ thống của bạn, đồng thời trải nghiệm sự an tâm tuyệt đối về chất lượng và độ tin cậy từ một thương hiệu hàng đầu thế giới, cùng với dịch vụ hỗ trợ tận tâm từ thanhthienphu.vn – người bạn đồng hành đáng tin cậy trên mọi chặng đường phát triển công nghiệp, tự động hóa nhà máy.

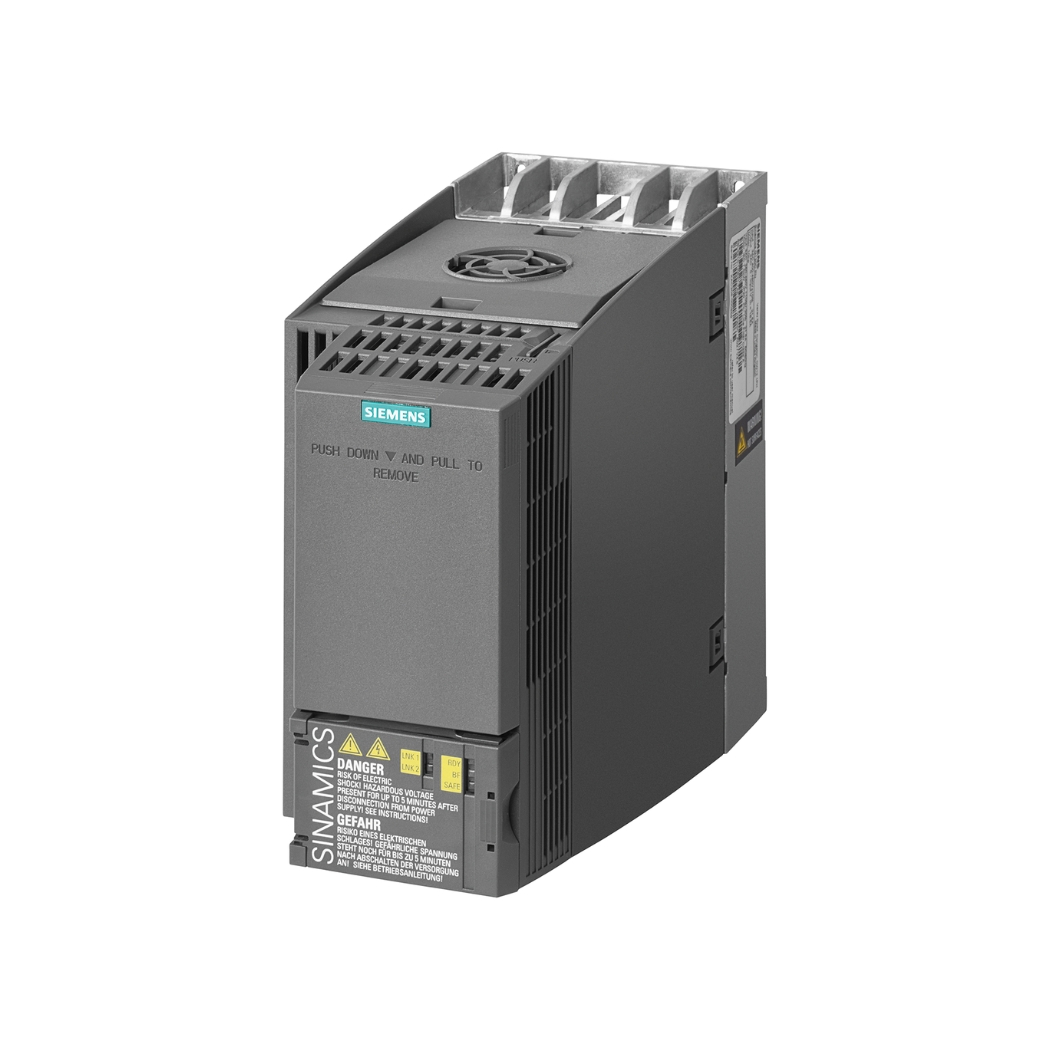

1. Khám phá Chi tiết Biến tần 6SL3210-1KE24-4AF1

2. Giải Mã Cấu Tạo Bên Trong Biến Tần 6SL3210-1KE24-4AF1

• Vỏ máy (Enclosure): Được làm từ vật liệu nhựa và kim loại cao cấp, đạt cấp bảo vệ IP20. Thiết kế này không chỉ bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn và vật thể rắn có kích thước lớn hơn 12.5mm xâm nhập mà còn đảm bảo an toàn cho người vận hành khi tiếp xúc. Vỏ máy được thiết kế thông minh với các khe thông gió tối ưu, hỗ trợ quá trình tản nhiệt hiệu quả.
• Khối công suất (Power Module): Đây là trái tim của biến tần, chứa các linh kiện bán dẫn công suất lớn như IGBT (Insulated Gate Bipolar Transistor) chịu trách nhiệm chính trong việc nghịch lưu dòng điện một chiều thành dòng điện xoay chiều ba pha có tần số và điện áp thay đổi để cấp cho động cơ. Module công suất của 6SL3210-1KE24-4AF1 được thiết kế để chịu được dòng điện định mức 45A và khả năng quá tải cao, đảm bảo biến tần có thể khởi động và vận hành các tải nặng một cách mượt mà.
• Mạch điều khiển (Control Unit – CU): Là bộ não của biến tần, nơi xử lý các tín hiệu điều khiển, thực hiện các thuật toán phức tạp (như V/f, Vector Control), quản lý giao tiếp truyền thông (PROFINET/Ethernet/IP tích hợp) và giám sát hoạt động của toàn bộ hệ thống. Bo mạch điều khiển được trang bị vi xử lý tốc độ cao, bộ nhớ đủ lớn để lưu trữ chương trình và thông số, đảm bảo khả năng đáp ứng nhanh và điều khiển chính xác.
• Hệ thống tản nhiệt (Heatsink and Fan): Với công suất 22kW, việc tản nhiệt hiệu quả là cực kỳ quan trọng. 6SL3210-1KE24-4AF1 được trang bị một khối tản nhiệt lớn bằng nhôm hoặc hợp kim có độ dẫn nhiệt cao, kết hợp với quạt làm mát tốc độ cao được điều khiển thông minh (chỉ hoạt động khi cần thiết) để tối ưu hóa hiệu quả làm mát và giảm tiếng ồn. Thiết kế này giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện công suất, kéo dài tuổi thọ của biến tần ngay cả khi hoạt động liên tục trong môi trường nhiệt độ cao (lên đến 40°C không cần giảm công suất).
• Terminal đấu nối (Terminals): Các cầu đấu nối dây động lực (nguồn vào, đầu ra động cơ, điện trở hãm) và dây tín hiệu (DI, DO, AI, AO, truyền thông) được bố trí rõ ràng, dễ dàng tiếp cận và đảm bảo kết nối chắc chắn, an toàn. Việc đấu nối đúng kỹ thuật là bước đầu tiên đảm bảo biến tần hoạt động chính xác và ổn định.
• Bộ lọc EMC tích hợp (Integrated EMC Filter): Như đã đề cập, bộ lọc EMC loại A được tích hợp sẵn giúp giảm thiểu nhiễu điện từ phát ra môi trường xung quanh và tăng khả năng miễn nhiễm của biến tần với nhiễu từ bên ngoài, đảm bảo sự tương thích điện từ trong môi trường công nghiệp.

3. Khai Phá Các Tính Năng Chính Đột Phá Của Biến Tần 6SL3210-1KE24-4AF1

• Thiết Kế Nhỏ Gọn (Compact Design): Với kích thước vật lý tối ưu (Frame Size D), G120C 22kW tiết kiệm đáng kể không gian lắp đặt trong tủ điện. Điều này đặc biệt quan trọng trong các nhà máy có không gian hạn chế hoặc khi cần tích hợp nhiều biến tần vào cùng một tủ. Việc lắp đặt cạnh nhau (side-by-side) mà không cần khoảng hở giúp tối đa hóa mật độ công suất. Các kỹ sư sẽ đánh giá cao sự thuận tiện này trong việc thiết kế và bố trí tủ điện.
• Vận Hành Đơn Giản và Nhanh Chóng: Biến tần có thể được cấu hình và vận hành dễ dàng thông qua Bảng điều khiển cơ bản BOP-2 (Basic Operator Panel) hoặc Bảng điều khiển thông minh IOP-2 (Intelligent Operator Panel) tùy chọn. Giao diện thân thiện, menu cài đặt trực quan giúp giảm thời gian commissioning. Hơn nữa, việc sao chép tham số giữa các biến tần thông qua thẻ nhớ SD hoặc BOP-2/IOP-2 giúp triển khai hàng loạt nhanh chóng và đồng bộ. Phần mềm SINAMICS Startdrive tích hợp trong TIA Portal cung cấp công cụ cấu hình mạnh mẽ và nhất quán với các thiết bị Siemens khác.
• Hiệu Suất Năng Lượng Vượt Trội: Siemens tích hợp các thuật toán điều khiển tiên tiến như điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC) và chế độ ECO (tiết kiệm năng lượng cho điều khiển V/f). SLVC giúp tối ưu hóa mô-men và dòng điện động cơ ở mọi dải tốc độ, giảm tổn hao năng lượng. Chế độ ECO tự động điều chỉnh điện áp đầu ra dựa trên tải thực tế, đặc biệt hiệu quả với các ứng dụng tải biến đổi như bơm, quạt, giúp giảm đáng kể chi phí điện năng – một mối quan tâm lớn của mọi doanh nghiệp. Theo nghiên cứu của Siemens, việc sử dụng biến tần có thể tiết kiệm tới 60% năng lượng tiêu thụ so với các phương pháp điều khiển tốc độ truyền thống.
• Tích Hợp Truyền Thông Mạnh Mẽ (PROFIBUS DP): Việc tích hợp sẵn cổng PROFIBUS DP giúp 6SL3210-1KE24-4AF1 dễ dàng kết nối và trao đổi dữ liệu với hệ thống điều khiển cấp cao hơn (PLC). Điều này cho phép giám sát trạng thái, cài đặt thông số, đọc giá trị thực và chẩn đoán lỗi từ xa một cách tập trung, nâng cao khả năng quản lý và bảo trì hệ thống. Đối với các nhà máy hướng tới tự động hóa toàn diện (Industry 4.0), khả năng kết nối mạng là yếu tố then chốt.
• Chức Năng An Toàn Tích Hợp (Integrated Safety – STO): Tính năng Safe Torque Off (STO) được tích hợp sẵn, đạt tiêu chuẩn an toàn SIL 2 / PL d. STO cho phép ngắt mô-men xoắn động cơ một cách an toàn mà không cần sử dụng các contactor an toàn bên ngoài. Điều này không chỉ giúp giảm chi phí phần cứng, tiết kiệm không gian tủ điện, giảm dây nối mà còn tăng độ tin cậy và phản ứng nhanh hơn trong các tình huống dừng khẩn cấp, góp phần đảm bảo an toàn tối đa cho người vận hành và thiết bị. Đây là một lợi thế cạnh tranh lớn, đáp ứng các yêu cầu ngày càng khắt khe về an toàn lao động.
• Độ Tin Cậy Cao và Bền Bỉ: Siemens là thương hiệu hàng đầu thế giới về thiết bị điện và tự động hóa, nổi tiếng với chất lượng và độ bền. Biến tần G120C được sản xuất với linh kiện chất lượng cao, bo mạch được phủ lớp bảo vệ chống ẩm, bụi bẩn và hóa chất nhẹ, phù hợp với môi trường công nghiệp khắc nghiệt. Thiết kế tản nhiệt hiệu quả và các chức năng bảo vệ toàn diện (quá dòng, quá áp, quá nhiệt, mất pha…) đảm bảo hoạt động ổn định và tuổi thọ lâu dài, giảm thiểu thời gian dừng máy và chi phí bảo trì.
• Khả Năng Chịu Quá Tải Ấn Tượng: Với khả năng chịu quá tải lên đến 150% trong 60 giây (chế độ HO), biến tần 6SL3210-1KE24-4AF1 có thể xử lý tốt các ứng dụng yêu cầu mô-men khởi động cao hoặc có tải thay đổi đột ngột mà không bị ngắt quãng, đảm bảo tính liên tục của quy trình sản xuất.
• Tích Hợp Bộ Hãm Động Năng: Việc tích hợp sẵn Braking Chopper giúp đơn giản hóa việc kết nối điện trở hãm ngoài, tiết kiệm chi phí và không gian so với việc phải dùng module hãm rời. Tính năng này rất cần thiết cho các ứng dụng cần dừng nhanh hoặc hãm tải có quán tính lớn như băng tải dốc, máy ly tâm, cẩu trục.

4. Hướng Dẫn Kết Nối Biến Tần 6SL3210-1KE24-4AF1 Với Phần Mềm

A. Chuẩn bị:

• Máy tính cài đặt phần mềm TIA Portal với gói SINAMICS Startdrive phù hợp với phiên bản firmware của biến tần.
• Biến tần 6SL3210-1KE24-4AF1 Siemens G120C 3P 22kW.
• Cáp USB (Type A sang Type Mini-B): Cổng USB này thường nằm phía trước biến tần, dưới nắp che nhỏ.
• Nguồn cấp cho biến tần (nguồn điều khiển 24V DC hoặc nguồn động lực 3 pha 380-480V AC). Lưu ý: Chỉ cần cấp nguồn điều khiển 24V DC là có thể thực hiện cấu hình qua cổng USB.

B. Các bước thực hiện:

1. Kết nối vật lý:

• Cắm đầu cáp USB Type Mini-B vào cổng USB trên mặt trước của biến tần 6SL3210-1KE24-4AF1.
• Cắm đầu cáp USB Type A vào cổng USB trên máy tính của bạn.
• Cấp nguồn điều khiển (24V DC) hoặc nguồn động lực cho biến tần. Chờ biến tần khởi động xong (đèn LED trạng thái ổn định).

2. Mở phần mềm TIA Portal:

• Khởi chạy phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới (Create new project) hoặc mở một dự án đã có (Open existing project).

3. Thêm thiết bị biến tần vào dự án:

• Trong giao diện TIA Portal, chuyển sang chế độ “Project view”.
• Trong cây dự án (Project tree) bên trái, nhấp đúp vào “Add new device”.
• Trong cửa sổ “Add new device”, chọn “Drives” -> “SINAMICS drives” -> “SINAMICS G120C”.
• Tìm và chọn đúng mã sản phẩm 6SL3210-1KE24-4AF1 (hoặc chọn phiên bản firmware tương ứng nếu biết). Bạn có thể sử dụng bộ lọc hoặc nhập mã vào ô tìm kiếm.
• Đặt tên cho biến tần (ví dụ: BienTan_BangTai1) và nhấn “OK” hoặc “Add”. Thiết bị biến tần sẽ được thêm vào cây dự án.

4. Thiết lập kết nối Online:

• Trong cây dự án, chọn thiết bị biến tần vừa thêm.
• Trên thanh menu, chọn “Online” -> “Extended go online” hoặc nhấn vào biểu tượng “Go online”.
• Một cửa sổ “Extended go online” hoặc “Go online” sẽ xuất hiện.
• Trong phần “Type of the PG/PC interface”, chọn “PN/IE” (nếu kết nối qua Ethernet/Profinet – không áp dụng cho kết nối USB trực tiếp này) hoặc tìm giao diện phù hợp với kết nối USB. Thông thường, TIA Portal sẽ tự động nhận diện biến tần qua USB dưới dạng một giao diện đặc biệt (ví dụ: S7USB hoặc một tên tương tự liên quan đến SINAMICS/USB). Lưu ý quan trọng: Bạn có thể cần chọn “USB” trong mục “PG/PC interface” và nhấn “Start search”. Phần mềm sẽ quét tìm các thiết bị Siemens kết nối qua USB.
• Chọn đúng biến tần 6SL3210-1KE24-4AF1 được phát hiện trong danh sách.
• Nhấn “Go online”.

5. Xác nhận kết nối thành công:

• Nếu kết nối thành công, các biểu tượng trạng thái trong TIA Portal (thường là các chấm tròn bên cạnh thiết bị trong cây dự án) sẽ chuyển sang màu xanh lá cây hoặc cam, cho biết trạng thái online.
• Bạn có thể thấy các thông số thực tế của biến tần được cập nhật trong phần mềm.

C. Sau khi kết nối thành công, bạn có thể:

• Commissioning (Cài đặt ban đầu): Sử dụng trình hướng dẫn (wizard) để cấu hình nhanh các thông số cơ bản (thông số động cơ, ứng dụng, giới hạn…).
• Parameterization (Cài đặt tham số): Truy cập danh sách tham số chi tiết, đọc, sửa đổi và lưu các giá trị cài đặt.
• Diagnostics (Chẩn đoán): Xem trạng thái hoạt động, cảnh báo, lỗi hiện hành và lịch sử lỗi.
• Optimization (Tối ưu hóa): Sử dụng các công cụ tích hợp như Trace (đồ thị thời gian thực) để tinh chỉnh hiệu suất điều khiển.
• Backup/Restore: Sao lưu toàn bộ bộ tham số vào máy tính hoặc thẻ nhớ và phục hồi lại khi cần.

Việc làm chủ kết nối phần mềm giúp bạn quản lý biến tần 6SL3210-1KE24-4AF1 một cách chuyên nghiệp và hiệu quả. Nếu gặp bất kỳ khó khăn nào trong quá trình thực hiện, đừng ngần ngại liên hệ thanhthienphu.vn qua Hotline 08.12.77.88.99. Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn.

5. Hướng Dẫn Lập Trình Cơ Bản Cho Biến Tần 6SL3210-1KE24-4AF1

Bước 1: Reset về cài đặt gốc (Factory Reset – Tùy chọn): Nếu biến tần đã qua sử dụng hoặc muốn bắt đầu cấu hình lại từ đầu, bạn có thể thực hiện reset thông qua thông số p0010 = 30 và p0970 = 1 (tham khảo manual để biết quy trình chính xác).

Bước 2: Chạy trình cài đặt nhanh (Quick Commissioning Wizard): Đây là cách đơn giản nhất để cấu hình cơ bản.

• Trong Startdrive/STARTER, chọn “Commissioning wizard”.
• Chọn Chế độ Điều khiển (Control Mode – p1300): Lựa chọn giữa V/f (cho bơm, quạt, tải đơn giản) hoặc SLVC (Sensorless Vector Control – cho băng tải, máy trộn, các ứng dụng đòi hỏi moment ổn định ở tốc độ thấp).
• Nhập Thông số Động cơ (Motor Data – p0304 đến p0311): Cực kỳ quan trọng. Nhập chính xác các giá trị từ nhãn động cơ: Điện áp định mức (p0304), Dòng điện định mức (p0305), Công suất định mức (p0307), Tần số định mức (p0310), Tốc độ định mức (p0311).
• Nhận dạng Động cơ (Motor Identification – p1900): Sau khi nhập thông số, chạy chế độ Motor ID (p1900 = 1 hoặc 2). Biến tần sẽ tự động đo đạc các tham số nội tại của động cơ để tối ưu hóa thuật toán điều khiển. Lưu ý: Đảm bảo động cơ có thể quay tự do (nếu chọn p1900=2) và tuân thủ các cảnh báo an toàn.
• Cài đặt Giới hạn Vận hành: Đặt tốc độ tối đa (p1082), dòng điện giới hạn (p0640).
• Cài đặt Thời gian Tăng/Giảm tốc (Ramp Times): Đặt thời gian tăng tốc (p1120) và giảm tốc (p1121) phù hợp với quán tính tải để tránh quá dòng hoặc quá áp.
• Chọn Nguồn Lệnh và Điểm đặt Tốc độ: Cấu hình nguồn nhận lệnh chạy/dừng (ví dụ: từ terminal DI, từ mạng PROFINET) và nguồn nhận tín hiệu tốc độ mong muốn (ví dụ: từ AI, từ mạng PROFINET).

Bước 3: Cấu hình Ngõ vào/ra (I/O Configuration):

• Ngõ vào số (DI): Gán chức năng cho từng DI (p0701 – p0706), ví dụ: DI0 = ON/OFF1 (lệnh chạy/dừng), DI1 = Reversing (đảo chiều), DI2 = Fault reset (xóa lỗi)…
• Ngõ ra số (DO): Gán chức năng cho từng DO (p0731, p0732,…), ví dụ: DO0 = Drive ready (biến tần sẵn sàng), DO1 = Fault active (có lỗi)…
• Ngõ vào tương tự (AI): Cấu hình kiểu tín hiệu (0-10V hay 0/4-20mA – p0756), tỷ lệ (scaling – p0757 đến p0760) và gán làm nguồn điểm đặt tốc độ (p1070).
• Ngõ ra tương tự (AO): Cấu hình kiểu tín hiệu (p0776) và chọn tín hiệu muốn xuất ra (p0771), ví dụ: xuất tốc độ thực tế, dòng điện thực tế…

Bước 4: Cấu hình Truyền thông (Communication – Nếu sử dụng):

• Nếu dùng PROFINET tích hợp, cần cấu hình tên thiết bị (Device name) và địa chỉ IP trong TIA Portal.
• Cấu hình vùng dữ liệu trao đổi (Telegram configuration) để gửi lệnh điều khiển và nhận trạng thái/giá trị từ PLC.

Bước 5: Tinh chỉnh và Tối ưu (Fine-tuning):

• Điều chỉnh các thông số liên quan đến chế độ điều khiển (p1300 và các thông số liên quan) để đạt hiệu suất mong muốn.
• Cài đặt các chức năng bảo vệ: Giới hạn dòng (p0640), bảo vệ quá nhiệt động cơ (p0601, p0611),…
• Kích hoạt các chức năng tiết kiệm năng lượng (ECO mode, Hibernation).
• Sử dụng chức năng Trace để phân tích đáp ứng của hệ thống và tinh chỉnh các bộ điều khiển PI nếu cần.

Bước 6: Lưu thông số (Save Parameters): Sau khi hoàn tất cài đặt, thực hiện lưu thông số vào bộ nhớ non-volatile của biến tần (p0971 = 1 hoặc dùng lệnh Save trong phần mềm). Nên sao lưu bộ thông số ra thẻ nhớ hoặc máy tính.

6. Khắc Phục Những Sự Cố Thường Gặp Với Biến Tần 6SL3210-1KE24-4AF1

7. Liên Hệ thanhthienphu.vn Để Sở Hữu Giải Pháp Biến Tần Siemens Ưu Việt

Bạn đang tìm kiếm một giải pháp để:

• Thay thế những biến tần cũ kỹ, hay hỏng hóc, tiêu tốn điện năng?
• Tối ưu hóa dây chuyền sản xuất, nâng cao năng suất và chất lượng sản phẩm?
• Giảm thiểu chi phí vận hành và bảo trì, gia tăng lợi nhuận?
• Đảm bảo môi trường làm việc an toàn tuyệt đối cho đội ngũ nhân viên?
• Ứng dụng công nghệ tự động hóa tiên tiến để bắt kịp xu hướng thị trường?

6SL3210-1KE24-4AF1 Siemens G120C 3P 22kW chính là câu trả lời hoàn hảo cho tất cả những nhu cầu đó. Và thanhthienphu.vn tự hào là cầu nối đáng tin cậy, mang giải pháp ưu việt này đến gần hơn với bạn.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp 100% biến tần Siemens chính hãng, đầy đủ giấy tờ chứng nhận CO/CQ, đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
• Giá cả cạnh tranh: Chúng tôi cam kết mang đến mức giá tốt nhất thị trường, giúp bạn tiết kiệm chi phí đầu tư.
• Tồn kho sẵn có: Luôn duy trì lượng hàng tồn kho dồi dào, đáp ứng nhanh chóng nhu cầu cấp thiết của khách hàng, giảm thiểu thời gian chờ đợi.
• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu về sản phẩm, luôn sẵn sàng lắng nghe, tư vấn giải pháp kỹ thuật phù hợp nhất với yêu cầu của từng khách hàng.
• Hỗ trợ kỹ thuật tận tâm: Chúng tôi không chỉ bán sản phẩm mà còn đồng hành cùng bạn trong suốt quá trình lắp đặt, cài đặt, vận hành và bảo trì.

Liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Chúng tôi tin rằng, sự hài lòng của bạn chính là thành công lớn nhất của thanhthienphu.vn.
