Bộ điều khiển lập trình Siemens 6ES7214-1BG40-0XB0 thuộc series SIMATIC S7-1200, mã CPU 1214C dạng Compact, thiết kế chuẩn AC/DC/Relay với hệ thống I/O tích hợp gồm 14 ngõ vào số 24V DC, 10 ngõ ra Relay 2A cùng 2 ngõ vào Analog 0-10V DC. Thiết bị sử dụng nguồn cấp AC dải rộng 85-264V (47-63 Hz) và có bộ nhớ chương trình/dữ liệu 100 KB.

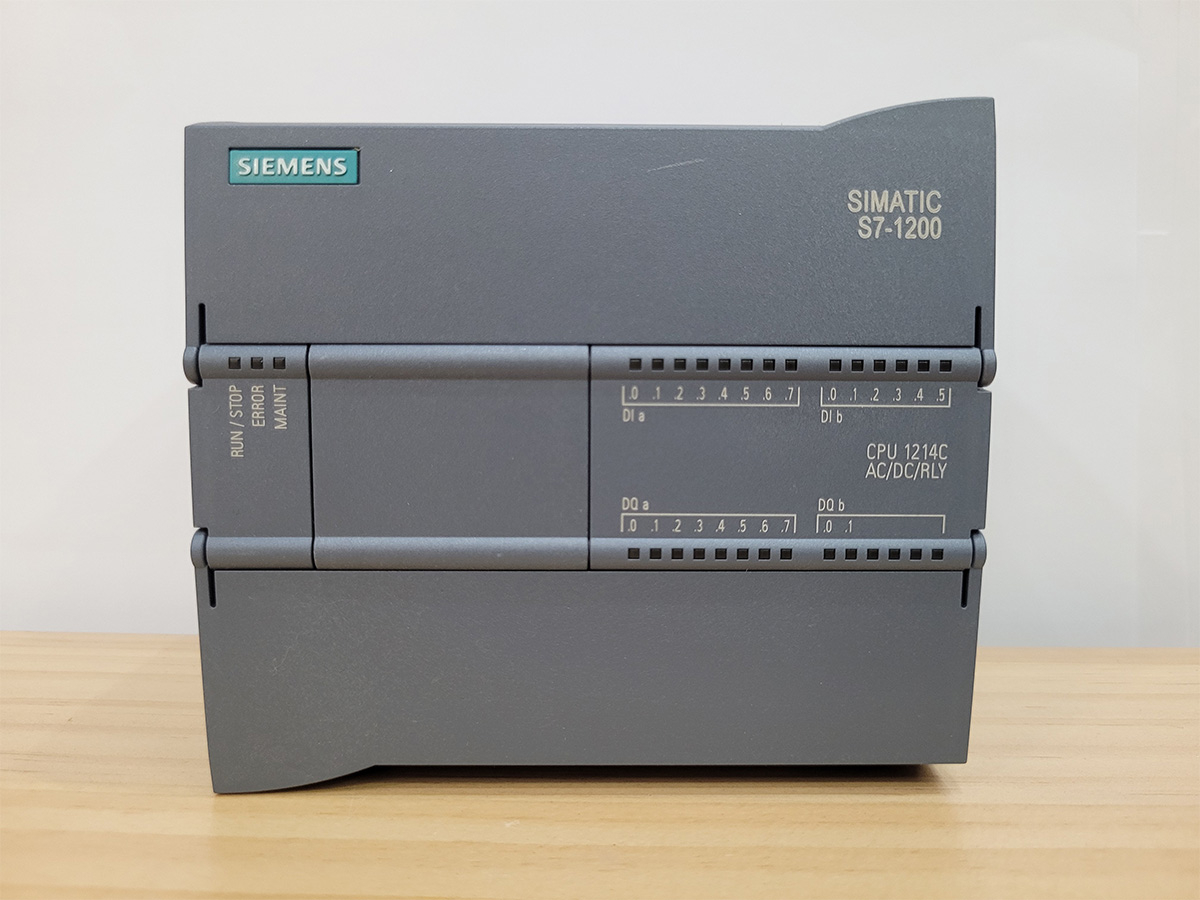

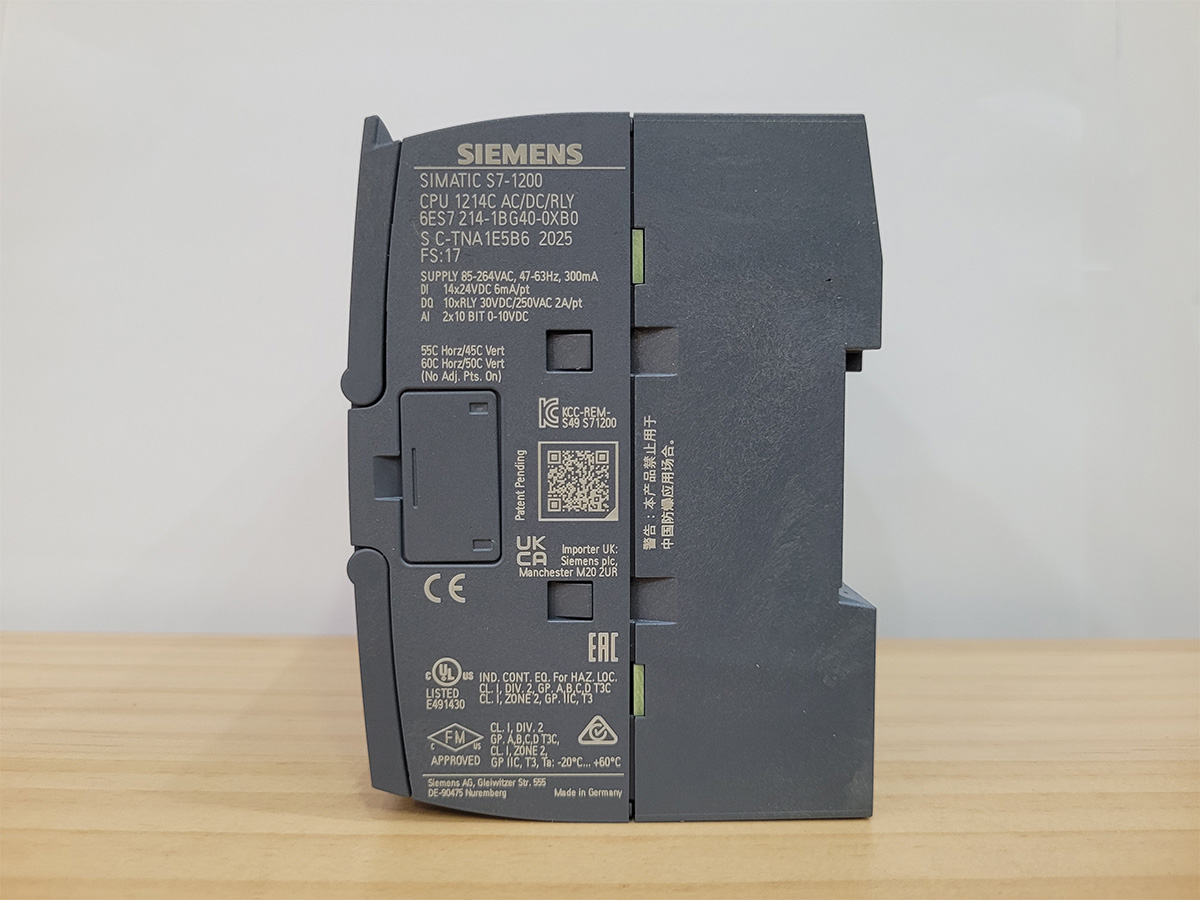

1. Cấu tạo SIMATIC S7-1200 Compact CPU 1214C AC/DC/RLY Siemens – 6ES7214-1BG40-0XB0
Dưới đây là các thành phần cấu tạo cơ bản của CPU 6ES7214-1BG40-0XB0:
| Thành phần cấu tạo |
Chức năng và Đặc điểm |
| Bộ xử lý trung tâm (CPU) |
Đóng vai trò là trái tim của PLC, chịu trách nhiệm xử lý lệnh logic, tính toán, quản lý bộ nhớ và điều khiển toàn bộ hệ thống với hiệu suất tối ưu, đảm bảo tốc độ và độ chính xác cho các ứng dụng thời gian thực. |
| Bộ nhớ |
Trang bị 3 loại bộ nhớ chính: Bộ nhớ chương trình (100 KB) lưu trữ mã lệnh người dùng; Bộ nhớ dữ liệu (10 KB) lưu trữ biến và dữ liệu trung gian; Bộ nhớ tải (4 MB) lưu trữ cấu hình phần cứng và khối dữ liệu. |
| Khối nguồn |
Cung cấp nguồn điện ổn định cho hệ thống hoạt động liên tục và tin cậy, hỗ trợ dải điện áp đầu vào linh hoạt từ 20.4 đến 28.8 V DC. |
| Khối đầu vào số (Digital Input) |
Gồm 14 đầu vào 24V DC có khả năng lọc nhiễu, dùng để kết nối và thu thập tín hiệu sạch từ các cảm biến, công tắc, nút nhấn. |
| Khối đầu ra số (Digital Output) |
Gồm 10 đầu ra 24V DC (0.5A) với khả năng đóng cắt nhanh và chính xác, dùng để điều khiển trực tiếp các thiết bị ngoại vi như đèn báo, van điện, động cơ. |
| Khối đầu vào tương tự (Analog Input) |
Tích hợp 2 đầu vào 0-10V có độ phân giải cao, kết nối với cảm biến đo lường các đại lượng vật lý như nhiệt độ, áp suất, lưu lượng để phục vụ giám sát quá trình. |
| Khối truyền thông |
Hỗ trợ giao tiếp PROFINET (Ethernet) tốc độ cao và tin cậy để kết nối với HMI, máy tính, biến tần. Ngoài ra có thể mở rộng hỗ trợ giao tiếp PROFIBUS DP. |
| Đèn LED trạng thái |
Hệ thống đèn hiển thị trực quan trạng thái hoạt động của PLC và các cổng I/O, hỗ trợ đắc lực cho việc theo dõi vận hành và chẩn đoán lỗi bảo trì. |
2. Các tính năng chính của CPU 6ES7214-1BG40-0XB0
SIMATIC S7-1200 Compact CPU 1214C AC/DC/RLY, với mã sản phẩm 6ES7214-1BG40-0XB0, gây ấn tượng mạnh mẽ nhờ hiệu năng xử lý vượt trội từ bộ vi xử lý tiên tiến. Thiết bị đạt tốc độ thực thi lệnh chỉ 0.08 µs cho mỗi lệnh bit và 1.7 µs cho mỗi lệnh từ, giúp hệ thống phản ứng nhanh nhạy và chính xác trước các thay đổi thời gian thực.
Theo nghiên cứu từ Siemens, hiệu suất này cao hơn tới 20% so với các thế hệ PLC tiền nhiệm. Sức mạnh xử lý được hỗ trợ bởi không gian lưu trữ rộng lớn, bao gồm 100 KB bộ nhớ chương trình, 10 KB bộ nhớ dữ liệu và 4 MB bộ nhớ tải, cho phép vận hành các chương trình phức tạp và quản lý lượng dữ liệu lớn mà không gặp trở ngại.
Về khả năng kết nối và tích hợp, thiết bị cung cấp giải pháp toàn diện với 14 đầu vào số, 10 đầu ra số và 2 đầu vào tương tự được trang bị sẵn, giúp đơn giản hóa thiết kế hệ thống và tiết kiệm chi phí lắp đặt phần cứng. Điểm nhấn đặc biệt là việc tích hợp 6 bộ đếm tốc độ cao với tần số lên đến 100 kHz, phục vụ đắc lực cho các ứng dụng đo lường chính xác như tốc độ động cơ hay lưu lượng dòng chảy.
Khả năng giao tiếp của PLC cũng vô cùng linh hoạt nhờ cổng PROFINET tích hợp, cho phép kết nối dễ dàng với mạng lưới thiết bị công nghiệp và hỗ trợ giám sát từ xa thông qua tính năng Web server tiện dụng trên đa nền tảng thiết bị.
Yếu tố an toàn và trải nghiệm người dùng cũng được Siemens chú trọng tối đa trên dòng sản phẩm này. 6ES7214-1BG40-0XB0 được tích hợp các lớp bảo mật tiên tiến như bảo vệ mật khẩu chương trình và kiểm soát truy cập mạng để ngăn chặn các mối đe dọa an ninh.
Đồng thời, việc sử dụng phần mềm TIA Portal làm môi trường lập trình chính giúp tối ưu hóa quy trình làm việc, cung cấp các công cụ trực quan từ cấu hình, mô phỏng đến chẩn đoán lỗi, giúp rút ngắn đáng kể thời gian phát triển dự án và giảm thiểu chi phí vận hành cho doanh nghiệp.
3. Hướng dẫn kết nối 6ES7214-1BG40-0XB0
Để khai thác tối đa sức mạnh của 6ES7214-1BG40-0XB0, việc kết nối PLC với phần mềm lập trình là bước quan trọng đầu tiên. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể để kết nối PLC SIMATIC S7-1200 CPU 1214C AC/DC/RLY với phần mềm TIA Portal, giúp bạn dễ dàng cấu hình, lập trình và giám sát thiết bị.
Hướng dẫn này được thiết kế đơn giản, dễ hiểu, phù hợp với cả những người mới bắt đầu làm quen với tự động hóa. Nắm vững các bước kết nối là nền tảng vững chắc để bạn xây dựng những hệ thống điều khiển hiện đại và hiệu quả. Hãy để chúng tôi đồng hành cùng bạn trên hành trình chinh phục công nghệ tự động hóa với hệ thống tự động hóa:
Bước 1: Chuẩn bị
Trước khi bắt đầu quy trình kết nối, người dùng cần chuẩn bị đầy đủ các thiết bị phần cứng bao gồm PLC 6ES7214-1BG40-0XB0, một cáp Ethernet chuẩn RJ45 và máy tính đã cài đặt sẵn phần mềm TIA Portal. Về phần mềm, Siemens khuyến nghị sử dụng phiên bản TIA Portal V13 SP1 trở lên, tốt nhất là phiên bản mới nhất để đảm bảo tính tương thích và hỗ trợ đầy đủ các tính năng.
Bước 2: Kết nối phần cứng
Tiến hành thiết lập kết nối vật lý bằng cách cắm một đầu cáp Ethernet vào cổng PROFINET (thường ký hiệu là X1) trên thân PLC và đầu còn lại vào cổng mạng của máy tính. Sau khi đảm bảo cáp đã được kết nối chắc chắn, hãy cấp nguồn điện cho PLC để thiết bị khởi động và sẵn sàng cho các bước cấu hình tiếp theo.
Bước 3: Cấu hình địa chỉ IP cho PLC
Mở phần mềm TIA Portal trên máy tính và tạo một dự án mới hoặc mở dự án có sẵn. Trong giao diện “Online access” tại cây thư mục dự án, chọn đúng card mạng đang dùng để kết nối và nhấn “Update accessible devices” để quét tìm thiết bị. Khi PLC xuất hiện trong danh sách (nhận diện qua địa chỉ MAC), nhấp chuột phải chọn “Online & diagnostics”, truy cập mục “Functions” rồi chọn “Assign IP address”. Tại đây, thiết lập địa chỉ IP cho PLC sao cho cùng dải mạng với máy tính (ví dụ: 192.168.0.1, Subnet mask: 255.255.255.0), sau đó nhấn “Assign IP address” và dùng chức năng “Test connection” để xác nhận kết nối thành công.
Bước 4: Tải cấu hình phần cứng xuống PLC
Quay lại giao diện Project tree, nhấp đúp vào “Device configuration” và kéo thả đúng model CPU 1214C AC/DC/RLY (6ES7214-1BG40-0XB0) từ danh mục phần cứng vào “Network view”. Sau đó, nhấp chuột phải vào biểu tượng PLC, chọn “Compile” -> “Hardware (rebuild all)” để biên dịch cấu hình. Tiếp tục nhấp chuột phải và chọn “Download to device” -> “Hardware configuration” để nạp dữ liệu xuống thiết bị. Trong cửa sổ “Load preview” hiện ra, tích chọn “Start module” và nhấn nút “Load”, sau đó chờ đợi quá trình tải xuống hoàn tất để hệ thống sẵn sàng hoạt động.
Sau khi hoàn thành các bước trên, PLC 6ES7214-1BG40-0XB0 đã được kết nối thành công với phần mềm TIA Portal và sẵn sàng để lập trình.
4. Hướng dẫn chi tiết cách lập trình
Sau khi kết nối thành công PLC 6ES7214-1BG40-0XB0 với phần mềm TIA Portal, bước tiếp theo là lập trình để điều khiển thiết bị theo yêu cầu ứng dụng cụ thể. Thanhthienphu.vn sẽ hướng dẫn bạn cách lập trình PLC SIMATIC S7-1200 CPU 1214C AC/DC/RLY bằng ngôn ngữ LAD (Ladder Diagram), một trong những ngôn ngữ lập trình PLC phổ biến và trực quan nhất.
Hướng dẫn này sẽ cung cấp cho bạn nền tảng vững chắc để bắt đầu lập trình và khai thác tiềm năng của thiết bị, giúp bạn tự tin triển khai các dự án tự động hóa. Hãy cùng chúng tôi biến những ý tưởng điều khiển thành hiện thực với giải pháp điều khiển này:
Bước 1: Tạo chương trình mới
Để bắt đầu lập trình, người dùng truy cập vào cửa sổ Project tree trong phần mềm TIA Portal, tìm đến mục “Program blocks” và nhấp đúp chuột vào “Add new block”. Tại hộp thoại xuất hiện, hãy chọn loại khối là “Organization Block (OB)” với tùy chọn mặc định là OB1 (Main), sau đó thiết lập ngôn ngữ lập trình là LAD (Ladder Diagram) và nhấn nút “OK” để khởi tạo môi trường làm việc.
Bước 2: Làm quen với giao diện lập trình LAD
Giao diện lập trình bao gồm ba thành phần chính mà người dùng cần nắm vững. Đầu tiên là Thanh công cụ (Toolbar) chứa đầy đủ các biểu tượng lệnh như tiếp điểm thường mở, thường đóng, cuộn dây, bộ định thời và bộ đếm. Tiếp theo là Vùng làm việc (Network), nơi diễn ra các thao tác kéo thả và kết nối lệnh để xây dựng logic điều khiển. Cuối cùng là Bảng Properties, nơi hiển thị chi tiết các thuộc tính của những lệnh hoặc đối tượng đang được chọn để người dùng tùy chỉnh.
Bước 3: Lập trình ví dụ đơn giản: Điều khiển đèn bằng nút nhấn
Quá trình viết mã bắt đầu bằng việc kéo thả một tiếp điểm thường mở (Normally Open Contact) từ thanh công cụ vào Network 1, sau đó nhấp đúp vào tiếp điểm này để gán địa chỉ đầu vào, ví dụ là %I0.0. Tiếp theo, kéo thả một cuộn dây (Output Coil) đặt vào bên phải của tiếp điểm và gán cho nó địa chỉ đầu ra là %Q0.0. Người dùng hoàn thiện mạch bằng cách kéo thả đường nối để liên kết tiếp điểm với cuộn dây, sau đó nhấn vào biểu tượng “Save project” để lưu lại toàn bộ chương trình vừa tạo.
Bước 4: Biên dịch và tải chương trình xuống PLC
Sau khi hoàn tất logic, nhấp chuột phải vào tên PLC trong Project tree và chọn lệnh “Compile” rồi đến “Hardware and software (only changes)” để hệ thống tự động kiểm tra lỗi. Nếu không có lỗi, tiếp tục nhấp chuột phải và chọn “Download to device”, sau đó chọn “Hardware and software (only changes)” để nạp dữ liệu. Khi cửa sổ “Load preview” xuất hiện, hãy tích chọn mục “Start module” và nhấn nút “Load”, chờ đợi giây lát để quá trình tải xuống hoàn tất.
Bước 5: Kiểm tra chương trình
Để kiểm nghiệm thực tế, hãy chuyển trạng thái của PLC sang chế độ RUN. Khi người dùng tác động nhấn vào nút nhấn được kết nối với đầu vào %I0.0, đèn tín hiệu tại đầu ra %Q0.0 sẽ sáng lên và lập tức tắt đi khi nhả nút, chứng tỏ chương trình đã hoạt động chính xác theo logic thiết kế.
Bước 6: Giám sát trực tuyến và mở rộng ứng dụng
Người dùng có thể theo dõi hoạt động thời gian thực bằng cách nhấp vào biểu tượng “Go online” trong TIA Portal, sau đó kích hoạt chế độ “Monitoring on/off” để quan sát trạng thái thay đổi của các biến. Từ nền tảng cơ bản này, bạn có thể mở rộng ứng dụng bằng cách sử dụng thêm Timer để tạo độ trễ, Counter để đếm số lần nhấn hoặc kết hợp nhiều I/O phức tạp hơn. Lưu ý rằng việc tham khảo kỹ tài liệu hướng dẫn và thực hành từ các ví dụ đơn giản là nền tảng quan trọng trước khi triển khai các hệ thống lớn.
Đây chỉ là hướng dẫn cơ bản để bạn bắt đầu lập trình PLC 6ES7214-1BG40-0XB0. Với sự luyện tập và tìm hiểu thêm, bạn sẽ có thể lập trình các ứng dụng tự động hóa phức tạp hơn, đáp ứng nhu cầu sản xuất và nâng cao hiệu quả hoạt động của doanh nghiệp.
5. Một số lỗi thường gặp và cách khắc phục
6. Mua CPU 6ES7214-1BG40-0XB0 chính hãng ở đâu ?
Bạn đang tìm kiếm giải pháp tự động hóa tin cậy, hiệu quả để nâng cao năng suất và tối ưu hóa quy trình sản xuất. Bạn mong muốn sở hữu thiết bị điều khiển mạnh mẽ, bền bỉ, đáp ứng tốt các yêu cầu khắt khe của hệ thống. 6ES7214-1BG40-0XB0 chính là câu trả lời hoàn hảo cho những nhu cầu đó.
Và thanhthienphu.vn, với uy tín và kinh nghiệm lâu năm trong lĩnh vực cung cấp thiết bị điện công nghiệp, tự hào là đối tác tin cậy, sẵn sàng đồng hành cùng bạn trên con đường chinh phục thành công. Hãy để chúng tôi giúp bạn khai phá tiềm năng của tự động hóa công nghiệp.
Khi lựa chọn thanhthienphu.vn, khách hàng hoàn toàn yên tâm về nguồn gốc sản phẩm PLC 6ES7214-1BG40-0XB0 chính hãng Siemens, đi kèm đầy đủ giấy tờ chứng nhận CO/CQ minh bạch. Chúng tôi cam kết mang đến mức giá cạnh tranh nhất thị trường cùng nhiều chương trình ưu đãi hấp dẫn, giúp tối ưu hóa chi phí đầu tư cho doanh nghiệp. Không chỉ cung cấp thiết bị, đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi còn sẵn sàng tư vấn giải pháp chuyên sâu, đảm bảo sự phù hợp nhất với từng nhu cầu ứng dụng cụ thể.
Bên cạnh chất lượng sản phẩm, dịch vụ hậu mãi cũng là thế mạnh của thanhthienphu.vn với chính sách hỗ trợ kỹ thuật 24/7, bao quát từ khâu lắp đặt, lập trình đến bảo trì và xử lý sự cố. Hệ thống kho bãi rộng khắp tại TP.HCM, Hà Nội, Bình Dương kết hợp mạng lưới vận chuyển chuyên nghiệp giúp chúng tôi cam kết giao hàng nhanh chóng, đảm bảo tiến độ dự án. Cuối cùng, chế độ bảo hành chính hãng theo tiêu chuẩn Siemens là lời khẳng định chắc chắn nhất cho sự an tâm và tin cậy mà khách hàng nhận được khi đồng hành cùng chúng tôi.
