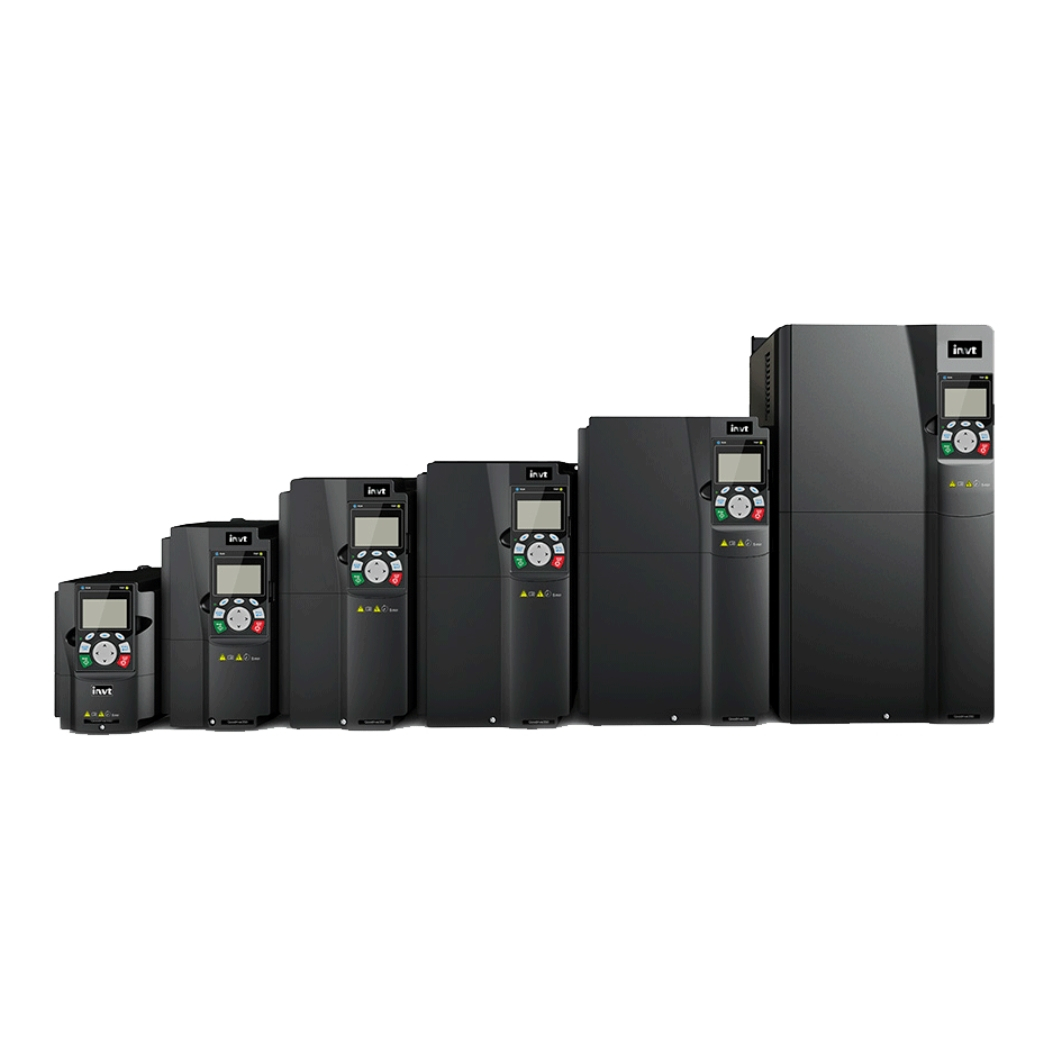

GD350A-2R2G/003P-4 Biến tần INVT 3AC 380-440V 2.2/3kW

GD350A-2R2G/003P-4 Biến tần INVT 3AC 380-440V 2.2/3kW là giải pháp truyền động vượt trội, mang đến khả năng kiểm soát động cơ mạnh mẽ, vận hành ổn định và tiết kiệm năng lượng tối đa cho hệ thống máy móc của bạn.

Tại thanhthienphu.vn, chúng tôi cung cấp bộ điều khiển tốc độ động cơ này, đồng thời hỗ trợ kỹ thuật chuyên sâu, giúp bạn khai thác tối đa tiềm năng của thiết bị, nâng cao hiệu suất sản xuất và giảm thiểu chi phí vận hành.

1. Thông tin chi tiết về GD350A-2R2G/003P-4 Biến tần INVT 3AC 380-440V 2.2/3kW

2. Cấu tạo sản phẩm GD350A-2R2G/003P-4 Biến tần INVT 3AC 380-440V 2.2/3kW

GD350A-2R2G/003P-4 được thiết kế với cấu trúc khoa học, tối ưu hóa cho hiệu suất và độ bền. Các thành phần chính bao gồm:

• Khối chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Khối nghịch lưu (Inverter): Chuyển đổi điện áp DC thành điện áp AC có tần số và biên độ có thể điều chỉnh được, cung cấp cho động cơ.
• Bộ vi xử lý (Microprocessor): Điều khiển hoạt động của biến tần, thực hiện các thuật toán điều khiển, giám sát và bảo vệ.
• Mạch điều khiển (Control Circuit): Nhận tín hiệu từ bộ vi xử lý và điều khiển các van bán dẫn trong khối nghịch lưu.
• Mạch công suất (Power Circuit): Bao gồm các van bán dẫn công suất (IGBT) thực hiện việc đóng cắt dòng điện, tạo ra điện áp đầu ra.
• Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, v.v.
• Giao diện người dùng (User Interface): Bàn phím và màn hình hiển thị (hoặc các phím chức năng và đèn LED) cho phép người dùng cài đặt, giám sát và điều khiển biến tần.
• Cổng giao tiếp (Communication Port): Cổng RS485 hỗ trợ giao thức Modbus RTU, cho phép kết nối biến tần với hệ thống điều khiển trung tâm, máy tính hoặc các thiết bị khác.
• Quạt làm mát (Cooling Fan): Giải nhiệt cho các linh kiện bên trong biến tần, đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao.
• Vỏ máy (Enclosure): Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động từ môi trường bên ngoài.

3. Các tính năng chính của GD350A-2R2G/003P-4 Biến tần INVT 3AC 380-440V 2.2/3kW

• Điều khiển Vector vòng hở (SVC) và V/F: Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, đáp ứng linh hoạt các yêu cầu tải khác nhau.
• Điều khiển Vector vòng kín (FVC): Đem lại sự chính xác, giúp người dùng dễ dàng điều khiển tốc độ và mô-men xoắn của động cơ
• Tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp tối ưu hóa hiệu suất và đơn giản hóa quá trình cài đặt.
• Khả năng chịu quá tải cao: Đảm bảo hoạt động ổn định ngay cả khi tải vượt quá định mức trong thời gian ngắn.
• Chức năng bảo vệ toàn diện: Bảo vệ biến tần và động cơ khỏi các sự cố, đảm bảo an toàn và kéo dài tuổi thọ thiết bị.
• Tích hợp bộ lọc EMC (Tùy chọn): Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
• Chức năng điều khiển PID: Cho phép điều khiển chính xác các thông số như áp suất, lưu lượng, nhiệt độ, v.v.
• Chức năng PLC đơn giản: Cho phép lập trình các logic điều khiển đơn giản, đáp ứng các yêu cầu tự động hóa cơ bản.
• Hỗ trợ nhiều chế độ chạy: Chạy bằng tay, chạy tự động, chạy theo chương trình, chạy đa cấp tốc độ, v.v.
• Chức năng tiết kiệm năng lượng: Tự động điều chỉnh điện áp và tần số đầu ra để giảm thiểu tiêu thụ điện năng khi động cơ hoạt động ở tải nhẹ.
• Giao diện thân thiện, dễ sử dụng: Bàn phím và màn hình hiển thị trực quan, dễ dàng cài đặt và giám sát các thông số.

4. Hướng dẫn kết nối GD350A-2R2G/003P-4 với phần mềm

Để kết nối GD350A-2R2G/003P-4 với phần mềm, bạn cần chuẩn bị:

• Máy tính: Cài đặt hệ điều hành Windows (XP, 7, 8, 10).
• Phần mềm INVT Studio: Tải về từ trang web chính thức của INVT hoặc liên hệ thanhthienphu.vn để được cung cấp.
• Cáp chuyển đổi USB-RS485: Kết nối cổng USB của máy tính với cổng RS485 của biến tần.
• Biến tần GD350A-2R2G/003P-4: Đảm bảo đã được cấp nguồn và kết nối với động cơ.

Các bước thực hiện:

Cài đặt phần mềm INVT Studio:

Chạy file cài đặt và làm theo hướng dẫn trên màn hình.

Kết nối cáp:

• Cắm đầu USB của cáp chuyển đổi vào cổng USB của máy tính.
• Cắm đầu RS485 của cáp vào cổng COM (RS485) trên biến tần. Chú ý đấu đúng dây A+, B- theo hướng dẫn trong tài liệu của biến tần.

Mở phần mềm INVT Studio:

• Chọn “New Project” để tạo dự án mới.
• Chọn dòng biến tần “Goodrive350”.
• Chọn đúng model “GD350A-2R2G/003P-4”.

Thiết lập kết nối:

• Chọn “Communication” -> “Serial Port Setting”.
• Chọn cổng COM tương ứng với cáp chuyển đổi USB-RS485.
• Thiết lập tốc độ baud (thường là 9600 hoặc 19200), Data bits (8), Parity (None), Stop bits (1).
• Chọn “Online” để kết nối với biến tần.

Lưu ý:

• Đảm bảo rằng biến tần đã được cấp nguồn và kết nối với động cơ trước khi kết nối với phần mềm.
• Nếu gặp khó khăn trong quá trình kết nối, hãy kiểm tra lại các kết nối cáp, cài đặt cổng COM và tham khảo tài liệu hướng dẫn chi tiết của INVT.
• thanhthienphu.vn sẵn sàng hỗ trợ bạn trong quá trình kết nối và cài đặt phần mềm.

5. Cách lập trình GD350A-2R2G/003P-4 Biến tần INVT 3AC 380-440V 2.2/3kW

GD350A-2R2G/003P-4 có thể được lập trình thông qua bàn phím và màn hình tích hợp hoặc thông qua phần mềm INVT Studio.

Dưới đây là hướng dẫn cơ bản về cách lập trình bằng bàn phím:

Truy cập vào menu:

Nhấn phím “PRG” (Program) để vào chế độ lập trình.

Chọn nhóm chức năng (Function Group):

Sử dụng các phím mũi tên lên/xuống để di chuyển đến nhóm chức năng mong muốn (ví dụ: P0, P1, P2,…).

Chọn mã chức năng (Function Code):

Sử dụng các phím mũi tên lên/xuống để di chuyển đến mã chức năng cụ thể trong nhóm (ví dụ: P0.00, P0.01,…).

Thay đổi giá trị:

• Nhấn phím “DATA/ENTER” để vào chế độ chỉnh sửa giá trị.
• Sử dụng các phím mũi tên lên/xuống để tăng/giảm giá trị.
• Nhấn phím “DATA/ENTER” để lưu giá trị thay đổi.

Thoát khỏi chế độ lập trình:

Nhấn phím “PRG” để thoát khỏi chế độ lập trình và trở về màn hình hiển thị thông thường.

Ví dụ:

Để thay đổi tần số đầu ra tối đa (P0.03) thành 50Hz, bạn thực hiện các bước sau:

1. Nhấn phím “PRG”.
2. Sử dụng phím mũi tên để di chuyển đến nhóm “P0”.
3. Sử dụng phím mũi tên để di chuyển đến mã “P0.03”.
4. Nhấn phím “DATA/ENTER”.
5. Sử dụng phím mũi tên để thay đổi giá trị thành “50.00”.
6. Nhấn phím “DATA/ENTER” để lưu.
7. Nhấn phím “PRG” để thoát.

6. Khắc phục một số lỗi thường gặp với GD350A-2R2G/003P-4
