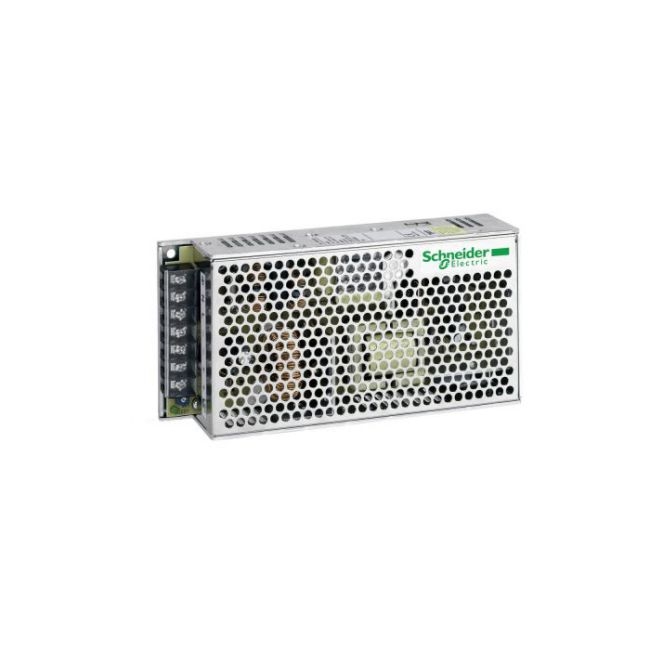

Bộ nguồn tổ ong Schneider 24V 150W ABL1RPM24062

Bộ nguồn tổ ong Schneider 24V 150W ABL1RPM24062, một thiết bị chuyển đổi điện năng tiên tiến, là chìa khóa mang đến sự ổn định vượt trội và hiệu suất hoạt động bền bỉ cho mọi ứng dụng công nghiệp, được thanhthienphu.vn tự hào phân phối chính hãng.

Với việc lựa chọn bộ nguồn cấp điện Schneider ABL1RPM24062, quý vị không chỉ giải quyết triệt để những thách thức về nguồn điện không ổn định, hao phí năng lượng hay rủi ro an toàn, mà còn mở ra một kỷ nguyên mới về vận hành thông minh, tiết kiệm chi phí và nâng cao năng lực cạnh tranh cho doanh nghiệp.

1. Cấu tạo sản phẩm ABL1RPM24062

• Mạch chỉnh lưu và lọc nhiễu đầu vào: Đảm bảo chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC) sơ bộ, đồng thời loại bỏ các nhiễu điện từ có thể ảnh hưởng đến hoạt động của bộ nguồn và các thiết bị khác.
• Biến áp xung (Switching Transformer): Thành phần cốt lõi thực hiện việc hạ áp và cách ly điện giữa đầu vào và đầu ra. Schneider Electric sử dụng vật liệu từ tính cao cấp cho biến áp, giúp đạt hiệu suất chuyển đổi năng lượng cao và kích thước nhỏ gọn.
• Mạch điều khiển PWM (Pulse Width Modulation): Bộ não của bộ nguồn, liên tục giám sát điện áp đầu ra và điều chỉnh độ rộng xung để duy trì điện áp đầu ra 24VDC ổn định, bất chấp sự biến thiên của điện áp đầu vào hoặc sự thay đổi của tải.
• Mạch chỉnh lưu và lọc đầu ra: Chuyển đổi dòng điện từ biến áp xung thành dòng DC mịn, ổn định ở ngõ ra, sẵn sàng cung cấp cho các thiết bị nhạy cảm. Các tụ điện dung lượng lớn và cuộn cảm chất lượng cao được sử dụng để đảm bảo gợn sóng điện áp (ripple) ở mức thấp nhất.
• Các mạch bảo vệ tích hợp: Bao gồm bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ quá áp và bảo vệ quá nhiệt. Những mạch này hoạt động tự động để ngắt nguồn hoặc giới hạn dòng điện khi có sự cố, bảo vệ an toàn cho cả bộ nguồn và thiết bị được cấp nguồn.

2. Các tính năng chính của ABL1RPM24062

Điện áp đầu ra ổn định 24VDC, công suất 150W: Đây là mức điện áp và công suất phổ biến, phù hợp để cấp nguồn cho đa dạng các thiết bị tự động hóa công nghiệp như PLC (Bộ điều khiển logic khả trình), HMI (Giao diện người máy), cảm biến, rơ le, contactor, van điện từ, và các module I/O. Với dòng ra lên đến 6.25A, bộ nguồn đảm bảo cung cấp đủ năng lượng cho nhiều thiết bị hoạt động đồng thời. Sự ổn định của điện áp đầu ra là yếu tố then chốt giúp các thiết bị điện tử nhạy cảm hoạt động chính xác và bền bỉ.

Dải điện áp đầu vào rộng (Universal AC input): Bộ nguồn ABL1RPM24062 có khả năng hoạt động với dải điện áp xoay chiều đầu vào rộng, thường từ 85VAC đến 264VAC. Điều này mang lại lợi thế lớn khi vận hành trong các môi trường có lưới điện không ổn định, thường xuyên biến động hoặc khi triển khai hệ thống ở các quốc gia có tiêu chuẩn điện áp khác nhau mà không cần bộ chuyển đổi bổ sung. Tính năng này giúp hệ thống của quý vị hoạt động liên tục, giảm thiểu gián đoạn do sụt áp hoặc quá áp đột ngột từ nguồn lưới.

Hiệu suất chuyển đổi năng lượng cao: Schneider Electric luôn tiên phong trong công nghệ tiết kiệm năng lượng. Bộ nguồn này được thiết kế với hiệu suất chuyển đổi cao, thường trên 88%. Hiệu suất cao đồng nghĩa với việc ít năng lượng bị thất thoát dưới dạng nhiệt hơn. Điều này không chỉ giúp giảm chi phí tiền điện vận hành mà còn làm giảm nhiệt độ hoạt động của bộ nguồn, tăng tuổi thọ cho chính nó và các linh kiện điện tử khác lắp đặt gần trong tủ điện.

Tích hợp đầy đủ các chức năng bảo vệ: An toàn là ưu tiên hàng đầu. Bộ nguồn ABL1RPM24062 được trang bị các cơ chế bảo vệ toàn diện:

• Bảo vệ quá tải (Overload Protection – OLP): Tự động giới hạn dòng điện đầu ra hoặc ngắt nguồn khi tải vượt quá công suất định mức, bảo vệ bộ nguồn khỏi hư hỏng.
• Bảo vệ ngắn mạch (Short Circuit Protection – SCP): Ngắt nguồn ngay lập tức khi phát hiện tình trạng ngắn mạch ở đầu ra, ngăn ngừa nguy cơ cháy nổ và hỏng hóc thiết bị.
• Bảo vệ quá áp đầu ra (Overvoltage Protection – OVP): Đảm bảo điện áp đầu ra không vượt quá một ngưỡng an toàn, bảo vệ các thiết bị được cấp nguồn khỏi hư hỏng do điện áp cao.
• Bảo vệ quá nhiệt (Over Temperature Protection – OTP): Tự động ngắt nguồn khi nhiệt độ bên trong bộ nguồn vượt quá giới hạn cho phép, ngăn ngừa hư hỏng do nhiệt.

Thiết kế nhỏ gọn, dễ dàng lắp đặt: Với kích thước tối ưu và trọng lượng nhẹ, bộ nguồn ABL1RPM24062 giúp tiết kiệm không gian quý giá trong tủ điện. Sản phẩm thường được thiết kế để lắp đặt trên thanh DIN rail tiêu chuẩn 35mm, một phương thức lắp đặt phổ biến và tiện lợi trong các tủ điều khiển công nghiệp, giúp việc lắp đặt và thay thế trở nên nhanh chóng và dễ dàng.

3. Hướng dẫn kết nối ABL1RPM24062

Bước 1: Chuẩn bị dụng cụ và vật tư cần thiết

• Tua vít cách điện phù hợp với đầu ốc trên terminal của bộ nguồn.
• Kìm tuốt dây, kìm cắt dây.
• Dây dẫn điện có tiết diện phù hợp với dòng điện định mức (6.25A cho đầu ra, và dòng tương ứng cho đầu vào dựa trên công suất 150W và điện áp lưới). Nên sử dụng dây có lõi đồng nhiều sợi để dễ dàng đấu nối và đảm bảo tiếp xúc tốt. Thông thường, dây 1.5mm² đến 2.5mm² là phù hợp.
• Đầu cosse (nếu cần) để tăng cường độ chắc chắn và an toàn cho mối nối.
• Thiết bị bảo vệ đầu vào như CB (Circuit Breaker) hoặc cầu chì có dòng định mức phù hợp (ví dụ: CB 2A hoặc 3A cho đầu vào 220VAC).

Bước 2: Xác định vị trí lắp đặt và cố định bộ nguồn

• Chọn vị trí lắp đặt trong tủ điện sao cho thông thoáng, đảm bảo khả năng tản nhiệt tự nhiên cho bộ nguồn. Tránh lắp đặt gần các nguồn nhiệt lớn hoặc trong không gian quá kín.
• Bộ nguồn ABL1RPM24062 thường được thiết kế để lắp trên thanh DIN rail tiêu chuẩn (35mm). Đặt bộ nguồn lên thanh DIN rail và ấn nhẹ cho đến khi ngàm giữ phía sau khớp vào vị trí. Đảm bảo bộ nguồn được cố định chắc chắn.

Bước 3: Kết nối dây dẫn đầu vào (AC Input)

Trên bộ nguồn, các terminal đầu vào thường được ký hiệu là:

• L (Line): Nối với dây pha (dây nóng) của nguồn điện xoay chiều.
• N (Neutral): Nối với dây trung tính (dây nguội) của nguồn điện xoay chiều.
• PE hoặc GND (Protective Earth/Ground): Nối với dây tiếp địa của hệ thống. Đây là kết nối quan trọng để đảm bảo an toàn, không được bỏ qua.

Tuốt vỏ cách điện của dây dẫn khoảng 5-7mm. Nếu sử dụng đầu cosse, bấm chặt đầu cosse vào đầu dây.

Nới lỏng ốc vít trên các terminal L, N, PE. Đưa đầu dây (hoặc đầu cosse) vào đúng vị trí terminal và siết chặt ốc vít. Đảm bảo dây dẫn được kẹp chắc chắn và không có sợi đồng nào bị thừa ra ngoài có thể gây chạm chập.

Bước 4: Kết nối dây dẫn đầu ra (DC Output)

Các terminal đầu ra thường được ký hiệu là:

• +V hoặc V+: Cực dương của nguồn điện một chiều 24V.
• -V hoặc V- hoặc COM: Cực âm (hoặc chung) của nguồn điện một chiều 24V.

Sử dụng dây dẫn có tiết diện phù hợp để kết nối từ các terminal +V và -V đến các thiết bị tiêu thụ điện (PLC, cảm biến, HMI…).

Tương tự như kết nối đầu vào, tuốt vỏ dây, đưa vào terminal và siết chặt ốc. Lưu ý tuyệt đối không đấu ngược cực, điều này có thể gây hư hỏng cho các thiết bị được cấp nguồn.

Bước 5: Kiểm tra lại kết nối và hoàn tất

Sau khi hoàn tất việc đấu nối, hãy kiểm tra kỹ lại tất cả các mối nối một lần nữa. Đảm bảo:

• Đúng cực tính, đúng vị trí terminal.
• Dây dẫn được siết chặt, không lỏng lẻo.
• Không có dây trần hoặc sợi đồng thừa chạm vào nhau hoặc chạm vào vỏ kim loại.
• Bộ nguồn được cố định chắc chắn trên thanh DIN rail.

Nếu có núm điều chỉnh điện áp đầu ra (thường có ký hiệu ADJ), quý vị có thể điều chỉnh nhẹ điện áp đầu ra trong một dải cho phép (ví dụ 23.5V – 24.5V) nếu cần thiết, sử dụng đồng hồ VOM để đo và điều chỉnh chính xác.

Bước 6: Cấp nguồn và kiểm tra hoạt động

• Đóng CB hoặc lắp cầu chì cho nguồn đầu vào.
• Quan sát đèn báo trạng thái trên bộ nguồn (nếu có). Thông thường, đèn LED màu xanh lá sẽ sáng khi bộ nguồn hoạt động bình thường.
• Sử dụng đồng hồ vạn năng (VOM) đặt ở thang đo DCV để đo điện áp giữa hai cọc +V và -V. Điện áp đo được phải xấp xỉ 24VDC.
• Kiểm tra hoạt động của các thiết bị được cấp nguồn.

4. Ứng dụng của sản phẩm ABL1RPM24062

Trong ngành Sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may): Đây là lĩnh vực chiếm tỷ trọng ứng dụng lớn nhất. Bộ nguồn ABL1RPM24062 được sử dụng để:

• Cấp nguồn cho Bộ điều khiển logic khả trình (PLC): Trái tim của hầu hết các máy móc và dây chuyền sản xuất tự động, đòi hỏi nguồn 24VDC cực kỳ ổn định.
• Cung cấp năng lượng cho Giao diện người máy (HMI): Màn hình điều khiển và giám sát, cần nguồn điện liên tục để hiển thị thông tin và nhận lệnh từ người vận hành.

Trong lĩnh vực Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng thông minh):

• Cấp nguồn cho các hệ thống quản lý tòa nhà (BMS), hệ thống điều khiển chiếu sáng thông minh, hệ thống an ninh (camera giám sát, kiểm soát ra vào).
• Trong các nhà máy, bộ nguồn ABL1RPM24062 cung cấp năng lượng cho các tủ điều khiển bơm, quạt thông gió, hệ thống xử lý nước thải.

Trong ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo):

• Cung cấp nguồn phụ cho các thiết bị đo lường, giám sát và điều khiển trong trạm biến áp, nhà máy điện.
• Cấp nguồn cho các hệ thống SCADA (Hệ thống thu thập dữ liệu và điều khiển giám sát) trong ngành dầu khí và năng lượng tái tạo (ví dụ: trạm điều khiển tua bin gió, hệ thống giám sát pin mặt trời).

Trong lĩnh vực Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động):

• Cấp nguồn cho bộ điều khiển robot, hệ thống thị giác máy (machine vision), các động cơ servo nhỏ và các thiết bị ngoại vi trong các cell robot.
• Trong các dây chuyền lắp ráp tự động, sản phẩm này cung cấp năng lượng ổn định cho hàng loạt cảm biến, cơ cấu kẹp nhả, băng tải nhỏ.

Ngành nghề khác (Bảo trì, Sửa chữa thiết bị điện, Phòng thí nghiệm):

• Sử dụng làm nguồn chuẩn 24VDC trong các xưởng bảo trì, sửa chữa để kiểm tra, hiệu chỉnh thiết bị.
• Cấp nguồn cho các thiết bị thí nghiệm, mô hình học tập trong các trường kỹ thuật và trung tâm nghiên cứu.

5. Khắc phục một số lỗi thường gặp với ABL1RPM24062

Bộ nguồn không có điện áp đầu ra (Đèn báo không sáng, thiết bị không hoạt động)

Nguyên nhân có thể:

• Không có điện áp đầu vào AC: Mất điện lưới, CB/cầu chì đầu vào bị ngắt, dây nối đầu vào bị lỏng hoặc đứt.
• Bộ nguồn bị hỏng do quá áp đột ngột, sét đánh hoặc lỗi linh kiện bên trong.
• Kích hoạt chế độ bảo vệ do ngắn mạch nghiêm trọng ở đầu ra.

Hướng khắc phục:

• Kiểm tra nguồn cấp AC: Dùng đồng hồ VOM đo điện áp tại các terminal L và N của bộ nguồn. Đảm bảo có điện áp trong dải hoạt động cho phép (thường 85-264VAC). Kiểm tra CB/cầu chì, các mối nối dây đầu vào.
• Kiểm tra ngắn mạch đầu ra: Ngắt kết nối tải khỏi bộ nguồn. Khởi động lại bộ nguồn. Nếu bộ nguồn hoạt động bình thường (có đèn báo, có điện áp ra), vấn đề nằm ở tải hoặc dây dẫn đến tải bị ngắn mạch. Kiểm tra kỹ đường dây và thiết bị tải.
• Reset bộ nguồn (nếu có chức năng tự phục hồi): Một số bộ nguồn có thể tự reset sau khi nguyên nhân gây lỗi được loại bỏ. Ngắt nguồn AC đầu vào, đợi vài phút, sau đó cấp nguồn trở lại.
• Liên hệ hỗ trợ kỹ thuật: Nếu đã kiểm tra các bước trên mà bộ nguồn vẫn không hoạt động, có khả năng bộ nguồn đã bị hỏng. Hãy liên hệ kỹ thuật có chuyên môn để được hỗ trợ.

Điện áp đầu ra thấp hoặc không ổn định

Nguyên nhân có thể:

• Bộ nguồn bị quá tải: Tổng công suất các thiết bị tiêu thụ vượt quá 150W.
• Điện áp đầu vào AC quá thấp hoặc không ổn định.
• Kết nối dây dẫn đầu ra lỏng lẻo, dây dẫn quá nhỏ gây sụt áp.
• Bộ nguồn hoạt động ở nhiệt độ môi trường quá cao, vượt quá giới hạn cho phép.
• Lỗi linh kiện bên trong bộ nguồn.

Hướng khắc phục:

• Kiểm tra tải: Tính toán lại tổng công suất của các thiết bị đang kết nối. Nếu quá tải, cần giảm bớt tải hoặc nâng cấp lên bộ nguồn có công suất lớn hơn.
• Kiểm tra điện áp đầu vào: Đảm bảo điện áp AC đầu vào ổn định và nằm trong dải cho phép.
• Kiểm tra kết nối đầu ra: Siết chặt lại các terminal +V và -V. Đảm bảo dây dẫn có tiết diện đủ lớn cho dòng tải.
• Kiểm tra thông gió: Đảm bảo bộ nguồn được lắp đặt ở nơi thông thoáng, không bị che chắn, nhiệt độ môi trường không quá cao. Cải thiện khả năng tản nhiệt nếu cần.
• Điều chỉnh điện áp (nếu có): Một số model có núm ADJ cho phép tinh chỉnh nhỏ điện áp đầu ra. Tuy nhiên, nếu điện áp sụt giảm nhiều thì đây không phải là giải pháp.
• Liên hệ hỗ trợ: Nếu các bước trên không giải quyết được, có thể bộ nguồn đã gặp vấn đề bên trong.

3. Lỗi: Bộ nguồn phát ra tiếng kêu lạ hoặc quá nóng

Nguyên nhân có thể:

• Quá tải hoặc ngắn mạch gây áp lực lên các linh kiện bên trong.
• Lỏng lẻo các linh kiện bên trong (hiếm gặp với sản phẩm chất lượng như Schneider).
• Môi trường lắp đặt quá kín, không tản nhiệt tốt.
• Bụi bẩn tích tụ nhiều cản trở tản nhiệt.

Hướng khắc phục:

• Ngắt nguồn ngay lập tức để tránh hư hỏng nặng hơn.
• Kiểm tra quá tải/ngắn mạch như mục 1 và 2.
• Kiểm tra môi trường lắp đặt: Đảm bảo thông thoáng, sạch sẽ. Vệ sinh bụi bẩn bám trên bộ nguồn (khi đã ngắt điện hoàn toàn và để nguội).
• Không tự ý tháo vỏ bộ nguồn nếu không có chuyên môn, điều này có thể gây nguy hiểm và làm mất hiệu lực bảo hành.
• Liên hệ hỗ trợ kỹ thuật: Tiếng kêu lạ hoặc quá nóng bất thường thường là dấu hiệu của sự cố nghiêm trọng.
