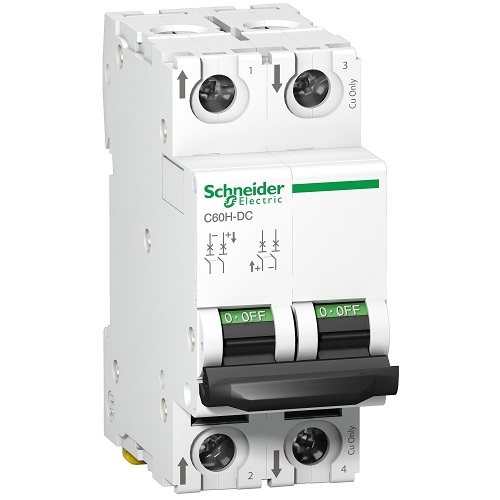

MCB DC Schneider A9N61524 4A 500VDC 2P

MCB DC Schneider A9N61524 4A 500VDC 2P, một thiết bị đóng cắt dòng một chiều ưu việt, là lựa chọn hàng đầu cho các chuyên gia kỹ thuật đang tìm kiếm sự an toàn, hiệu quả và độ tin cậy vượt trội cho hệ thống điện của mình.

Thanhthienphu.vn tự hào mang đến giải pháp này, giúp quý vị kỹ sư và doanh nghiệp nâng cao năng suất, giảm thiểu rủi ro và tối ưu hóa chi phí vận hành.

1. Cấu Tạo Sản Phẩm A9N61524

• Vỏ bảo vệ (Housing): Được chế tạo từ vật liệu tổng hợp cao cấp, có khả năng chịu nhiệt, chống cháy và cách điện tuyệt vời. Vật liệu này không chỉ đảm bảo an toàn cho người sử dụng khi tiếp xúc mà còn bảo vệ các linh kiện bên trong khỏi tác động của môi trường như độ ẩm, bụi bẩn. Thiết kế vỏ cũng tối ưu cho việc lắp đặt trên thanh ray DIN tiêu chuẩn, giúp tiết kiệm không gian tủ điện và dễ dàng tích hợp vào các hệ thống hiện hữu.
• Cơ cấu đóng cắt (Operating Mechanism): Đây là trái tim của MCB, bao gồm các tiếp điểm động và tĩnh được làm từ hợp kim bạc có độ dẫn điện cao và khả năng chống mài mòn tốt. Cơ cấu này được thiết kế để thực hiện thao tác đóng cắt nhanh chóng và dứt khoát, giảm thiểu thời gian phát sinh hồ quang, qua đó kéo dài tuổi thọ của thiết bị và đảm bảo an toàn cho mạch điện phía sau. Sự chính xác của cơ cấu này giúp aptomat một chiều Schneider phản ứng kịp thời trước các sự cố.
• Buồng dập hồ quang (Arc Chute): Một trong những thách thức lớn nhất đối với thiết bị đóng cắt DC là dập tắt hồ quang điện. MCB DC Schneider A9N61524 được trang bị buồng dập hồ quang với thiết kế nhiều ngăn và các tấm kim loại đặc biệt, có khả năng phân chia, làm nguội và dập tắt hồ quang DC một cách hiệu quả, ngay cả với điện áp lên đến 500VDC. Đây là một ưu điểm vượt trội, đặc biệt quan trọng trong các hệ thống năng lượng mặt trời hoặc các ứng dụng công nghiệp sử dụng điện áp DC cao, giúp ngăn ngừa nguy cơ cháy nổ và hư hỏng thiết bị.
• Phần tử bảo vệ quá tải (Thermal Overload Release): Sử dụng một thanh lưỡng kim (bimetallic strip) nhạy cảm với nhiệt độ. Khi dòng điện vượt quá giá trị định mức (4A đối với A9N61524) trong một khoảng thời gian nhất định, thanh lưỡng kim sẽ nóng lên, cong đi và tác động vào cơ cấu nhảy, ngắt mạch điện. Điều này bảo vệ dây dẫn và thiết bị khỏi hư hỏng do nhiệt độ quá cao gây ra bởi dòng quá tải kéo dài, một vấn đề thường gặp nếu không có thiết bị bảo vệ dòng một chiều phù hợp.
• Phần tử bảo vệ ngắn mạch (Magnetic Short-Circuit Release): Một cuộn dây điện từ (solenoid) được tích hợp để phát hiện dòng ngắn mạch tức thời. Khi xảy ra ngắn mạch, dòng điện tăng vọt đột ngột sẽ tạo ra một lực từ đủ mạnh để hút lõi sắt, tác động vào cơ cấu nhảy và ngắt mạch gần như ngay lập tức (trong mili giây). Khả năng cắt ngắn mạch của A9N61524 đáp ứng các yêu cầu an toàn nghiêm ngặt, bảo vệ hệ thống khỏi những thiệt hại nghiêm trọng.

2. Các Tính Năng Chính Của A9N61524

• Bảo Vệ Chuyên Dụng Cho Điện Áp Cao DC 500V: Đây là một trong những tính năng nổi bật nhất của thiết bị đóng cắt DC Schneider A9N61524. Khả năng làm việc ổn định và an toàn ở điện áp lên đến 500VDC làm cho nó trở thành lựa chọn lý tưởng cho các hệ thống năng lượng mặt trời quy mô vừa và nhỏ, hệ thống lưu trữ pin, và các ứng dụng công nghiệp khác sử dụng nguồn DC điện áp cao. Điều này giúp giải quyết khó khăn trong việc tìm kiếm thiết bị phù hợp cho các công nghệ mới.
• Dòng Định Mức 4A Chính Xác: Với dòng định mức 4 Ampe, MCB này cung cấp khả năng bảo vệ chính xác cho các mạch điện và thiết bị có dòng tải tương ứng. Việc lựa chọn đúng dòng định mức giúp ngăn ngừa tình trạng quá tải kéo dài có thể gây hư hỏng thiết bị hoặc thậm chí là hỏa hoạn, đồng thời tránh được việc ngắt mạch không cần thiết gây gián đoạn hoạt động.
• Thiết Kế 2 Cực (2P): Aptomat DC Schneider A9N61524 với thiết kế 2 cực cho phép bảo vệ đồng thời cả cực dương và cực âm của mạch điện DC. Điều này đặc biệt quan trọng trong các hệ thống DC nối đất hoặc không nối đất, đảm bảo cách ly hoàn toàn mạch điện khi có sự cố, tăng cường đáng kể mức độ an toàn.
• Khả Năng Cắt Ngắn Mạch Cao (Icu): Theo tiêu chuẩn IEC 60947-2, MCB DC Schneider A9N61524 có khả năng cắt dòng ngắn mạch định mức (Icu) cao, ví dụ như 6kA hoặc 10kA tùy theo phiên bản cụ thể của dòng Acti9. Khả năng này đảm bảo MCB có thể ngắt mạch an toàn ngay cả khi xảy ra sự cố ngắn mạch nghiêm trọng, bảo vệ thiết bị và con người khỏi những hậu quả nguy hiểm.
• Tuân Thủ Tiêu Chuẩn Quốc Tế: Sản phẩm được sản xuất và kiểm định theo các tiêu chuẩn quốc tế nghiêm ngặt như IEC/EN 60947-2 và các chứng nhận chất lượng khác (ví dụ: CCC, EAC). Điều này khẳng định chất lượng, độ tin cậy và an toàn của sản phẩm, giúp các kỹ sư và chủ doanh nghiệp an tâm khi lựa chọn và tích hợp vào hệ thống.
• Tuổi Thọ Cơ Khí Và Điện Cao: Bộ ngắt mạch DC Schneider A9N61524 được thiết kế cho tuổi thọ cơ khí và điện cao, đảm bảo hoạt động bền bỉ qua hàng ngàn chu kỳ đóng cắt. Điều này giúp giảm chi phí bảo trì, thay thế và đảm bảo tính liên tục cho hoạt động sản xuất, một yếu tố quan trọng đối với các quản lý kỹ thuật.

3. Hướng Dẫn Kết Nối A9N61524

Bước 1: Chuẩn bị trước khi lắp đặt

Đảm bảo an toàn điện:

• Ngắt hoàn toàn nguồn điện cấp đến khu vực làm việc. Sử dụng thiết bị đo kiểm (đồng hồ VOM) để xác nhận không còn điện áp tại điểm đấu nối.
• Sử dụng đầy đủ trang bị bảo hộ lao động cá nhân (PPE) theo quy định: găng tay cách điện, kính bảo hộ, giày cách điện, quần áo bảo hộ.
• Chuẩn bị không gian làm việc gọn gàng, đủ ánh sáng và không có vật cản.

Kiểm tra thiết bị và dụng cụ:

• Xác nhận mã sản phẩm MCB DC Schneider A9N61524 4A 500VDC 2P là chính xác theo yêu cầu thiết kế. Kiểm tra ngoại quan sản phẩm, đảm bảo không bị nứt vỡ, hư hỏng trong quá trình vận chuyển.
• Chuẩn bị dụng cụ phù hợp: tua vít cách điện (đầu bake hoặc đầu dẹp tùy theo loại ốc vít trên MCB), kìm tuốt dây, kìm bấm cos (nếu sử dụng đầu cos), bút thử điện DC.
• Chuẩn bị dây dẫn có tiết diện phù hợp với dòng điện định mức 4A và chiều dài mạch, đảm bảo sụt áp nằm trong giới hạn cho phép. Theo khuyến cáo của nhiều chuyên gia, đối với dòng 4A, dây đồng tiết diện tối thiểu 0.5mm² đến 0.75mm² thường được sử dụng, tuy nhiên cần tính toán cụ thể dựa trên chiều dài và điều kiện lắp đặt.

Bước 2: Lắp đặt MCB lên thanh ray DIN

• Xác định vị trí lắp đặt MCB trên thanh ray DIN trong tủ điện.
• Nghiêng nhẹ MCB, móc phần ngàm phía trên của MCB vào mép trên của thanh ray DIN.
• Ấn nhẹ phần dưới của MCB vào thanh ray cho đến khi ngàm dưới khớp vào và giữ chặt MCB. Kiểm tra độ chắc chắn của MCB trên thanh ray.

Bước 3: Đấu nối dây dẫn vào MCB

Tuân thủ đúng cực tính: Đây là điểm cực kỳ quan trọng đối với MCB DC.

Trên MCB DC Schneider A9N61524 thường có ký hiệu cực dương (+) và cực âm (-) cho cả ngõ vào (LINE/IN) và ngõ ra (LOAD/OUT). Hãy đảm bảo đấu nối chính xác.

• Ngõ vào (LINE/IN): Dây dương (+) từ nguồn cấp (ví dụ: từ tấm pin mặt trời, ắc quy, bộ nguồn DC) được kết nối vào cọc có ký hiệu (+) ở phía LINE/IN. Dây âm (-) từ nguồn cấp được kết nối vào cọc có ký hiệu (-) ở phía LINE/IN.
• Ngõ ra (LOAD/OUT): Dây dương (+) đi đến tải (ví dụ: inverter, thiết bị tiêu thụ điện DC) được kết nối từ cọc có ký hiệu (+) ở phía LOAD/OUT. Dây âm (-) đi đến tải được kết nối từ cọc có ký hiệu (-) ở phía LOAD/OUT.

Việc đấu ngược cực có thể làm giảm hiệu quả dập hồ quang, gây hư hỏng MCB hoặc không đảm bảo chức năng bảo vệ.

Chuẩn bị đầu dây dẫn:

• Sử dụng kìm tuốt dây, tuốt một đoạn vỏ cách điện ở đầu dây dẫn, độ dài khoảng 10-12mm (hoặc theo chỉ dẫn trên MCB nếu có).
• Nếu sử dụng dây nhiều sợi nhỏ (multistrand wire), nên sử dụng đầu cos phù hợp và bấm chặt bằng kìm bấm cos để đảm bảo tiếp xúc tốt và tránh tưa dây.

Kết nối dây vào cọc đấu của MCB:

• Nới lỏng các ốc vít tại cọc đấu dây của MCB.
• Đưa đầu dây dẫn đã chuẩn bị vào lỗ cọc đấu tương ứng. Đảm bảo phần lõi đồng được đưa vào hết và không có sợi đồng nào bị thừa ra ngoài.
• Sử dụng tua vít cách điện, siết chặt ốc vít với lực vừa đủ. Lực siết khuyến nghị thường được Schneider Electric ghi trong tài liệu kỹ thuật (ví dụ, khoảng 2 N.m). Không siết quá lỏng (gây tiếp xúc kém, phát nhiệt) hoặc quá chặt (gây hỏng ren hoặc biến dạng cọc đấu).
• Kiểm tra lại độ chắc chắn của mối nối bằng cách lắc nhẹ dây dẫn.

Bước 4: Kiểm tra sau khi lắp đặt

• Kiểm tra trực quan toàn bộ các kết nối, đảm bảo đúng cực tính, dây dẫn được siết chặt, không có dây trần lộ ra ngoài gây nguy cơ chạm chập.
• Kiểm tra lại sơ đồ mạch điện để đảm bảo MCB được lắp đúng vị trí và chức năng trong hệ thống.
• Gạt cần thao tác của MCB về vị trí OFF (ngắt) trước khi cấp lại nguồn điện.
• Sau khi hoàn tất kiểm tra, có thể đóng nắp tủ điện (nếu có) và cấp lại nguồn cho hệ thống.
• Thử nghiệm hoạt động của MCB (nếu có quy trình thử nghiệm an toàn) hoặc theo dõi hoạt động của tải sau khi MCB được đóng (ON).

4. Ứng Dụng Của Sản Phẩm A9N61524

• Hệ Thống Lưu Trữ Năng Lượng (ESS – Energy Storage Systems): Với sự phát triển của pin lithium-ion và các công nghệ lưu trữ khác, MCB DC A9N61524 được dùng để bảo vệ các khối pin, bộ quản lý pin (BMS), và các mạch DC trong hệ thống ESS. An toàn là yếu tố tối quan trọng trong các hệ thống lưu trữ năng lượng, và thiết bị đóng cắt DC Schneider này cung cấp mức độ bảo vệ cần thiết.
• Trạm Sạc Xe Điện (EV Charging Stations): Các trạm sạc nhanh DC (DC fast chargers) yêu cầu các thiết bị bảo vệ DC mạnh mẽ. MCB DC Schneider A9N61524 có thể được sử dụng trong các mạch phụ hoặc mạch điều khiển của bộ sạc, nơi cần bảo vệ dòng nhỏ ở điện áp DC cao.
• Tủ Điện Điều Khiển Công Nghiệp và Tự Động Hóa: Trong lĩnh vực sản xuất công nghiệp (cơ khí, chế tạo máy, thực phẩm, dệt may) và tự động hóa (lắp ráp robot, dây chuyền sản xuất tự động), MCB này bảo vệ các mạch cấp nguồn DC cho PLC, cảm biến, cơ cấu chấp hành và các thiết bị điều khiển khác. Việc đảm bảo nguồn DC ổn định và an toàn là nền tảng cho hoạt động tin cậy của toàn bộ dây chuyền.
• Ứng Dụng Viễn Thông và Trung Tâm Dữ Liệu: Nguồn DC 48V là phổ biến, nhưng một số thiết bị chuyên dụng có thể yêu cầu điện áp DC cao hơn. MCB DC Schneider A9N61524 cung cấp giải pháp bảo vệ tin cậy cho các thiết bị này.
• Hệ Thống Điện Trên Tàu Thủy và Phương Tiện Vận Tải Đặc Thù: Các phương tiện này thường sử dụng nguồn DC và yêu cầu thiết bị bảo vệ nhỏ gọn, chịu rung động tốt và có độ tin cậy cao.
• Xây Dựng và Công Trình Dân Dụng: Sử dụng trong các hệ thống chiếu sáng khẩn cấp dùng nguồn DC, hệ thống báo cháy, hoặc các hệ thống quản lý tòa nhà (BMS) có thành phần sử dụng nguồn DC. Sự linh hoạt của áp tô mát một chiều Schneider A9N61524 giúp các kỹ sư và chủ doanh nghiệp dễ dàng tích hợp vào nhiều loại hệ thống khác nhau, từ đó nâng cấp thiết bị, tối ưu hóa quy trình và đảm bảo an toàn lao động.

5. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng A9N61524

Hiện Tượng MCB Bị Nhảy (Trip) Thường Xuyên:

Nguyên nhân:

• Quá tải thực sự: Dòng điện chạy qua MCB vượt quá giá trị định mức 4A trong một khoảng thời gian nhất định. Điều này có thể do có thêm thiết bị được kết nối vào mạch mà không tính toán trước, hoặc một thiết bị hiện có đang tiêu thụ nhiều dòng hơn bình thường do lỗi.
• Ngắn mạch: Xảy ra sự cố chạm chập giữa cực dương và cực âm phía sau MCB, gây ra dòng điện tăng đột biến rất lớn.
• Lựa chọn MCB không phù hợp: Dòng định mức của MCB thấp hơn so với yêu cầu thực tế của tải.
• Nhiệt độ môi trường quá cao: Nhiệt độ môi trường cao có thể làm giảm khả năng chịu tải của MCB, khiến nó nhảy ở dòng thấp hơn định mức một chút. Các MCB thường được hiệu chuẩn ở một nhiệt độ tham chiếu (ví dụ 30°C hoặc 40°C).
• MCB bị lỗi (hiếm gặp): Bản thân MCB có thể bị lỗi cơ cấu bên trong.

Cách khắc phục:

• Kiểm tra tải: Sử dụng ampe kìm để đo dòng điện thực tế qua mạch. Nếu dòng điện vượt quá 4A, cần xác định nguyên nhân gây quá tải (thêm tải, thiết bị lỗi) và xử lý.
• Kiểm tra ngắn mạch: Ngắt nguồn, sử dụng đồng hồ vạn năng (VOM) ở chế độ đo thông mạch hoặc đo điện trở để kiểm tra tình trạng cách điện giữa hai cực và giữa các cực với đất ở phía tải. Sửa chữa hoặc thay thế phần bị chạm chập.
• Đánh giá lại việc chọn MCB: Nếu tải thường xuyên hoạt động gần mức 4A hoặc có dòng khởi động lớn, cân nhắc chọn MCB có đặc tuyến phù hợp hoặc dòng định mức cao hơn (nếu dây dẫn cho phép). Tham khảo catalogue MCB DC Schneider để lựa chọn chính xác.
• Cải thiện thông gió: Nếu nhiệt độ môi trường là vấn đề, cần cải thiện thông gió cho tủ điện.
• Thay thế MCB: Nếu đã loại trừ các nguyên nhân trên mà MCB vẫn nhảy bất thường, có thể MCB đã hỏng và cần được thay thế bằng một MCB DC Schneider A9N61524 mới chính hãng từ thanhthienphu.vn.

MCB Không Nhảy Khi Có Sự Cố (Quá Tải Nhẹ Hoặc Ngắn Mạch Cục Bộ):

Nguyên nhân:

• Đặc tuyến cắt của MCB không phù hợp: MCB có các đặc tuyến cắt khác nhau (ví dụ B, C, D cho MCB AC, và các đặc tuyến riêng cho DC). Nếu đặc tuyến quá “trễ”, nó có thể không ngắt kịp thời với các sự cố nhất định. Tuy nhiên, MCB DC thường được thiết kế để nhạy với các điều kiện sự cố DC.
• MCB bị kẹt cơ khí hoặc hư hỏng bên trong.

Cách khắc phục:

• Kiểm tra lại thông số kỹ thuật: Đảm bảo MCB đang sử dụng là loại dành cho DC và có các thông số phù hợp với ứng dụng.
• Thử nghiệm MCB (bởi người có chuyên môn): Có thể thực hiện kiểm tra chức năng trip của MCB (ví dụ, bằng nút test nếu có, hoặc bằng thiết bị chuyên dụng). Tuy nhiên, việc này cần cẩn trọng.
• Thay thế MCB: Nếu nghi ngờ MCB bị lỗi, cách an toàn nhất là thay thế.

Cần Gạt MCB Bị Kẹt, Khó Thao Tác:

Nguyên nhân: Bụi bẩn, ẩm ướt tích tụ lâu ngày, hoặc hư hỏng cơ khí bên trong.

Cách khắc phục:

• Thử thao tác nhẹ nhàng vài lần. Không dùng lực quá mạnh có thể làm gãy cần gạt.
• Nếu không cải thiện, tốt nhất nên thay thế MCB để đảm bảo thao tác đóng cắt an toàn và tin cậy.
