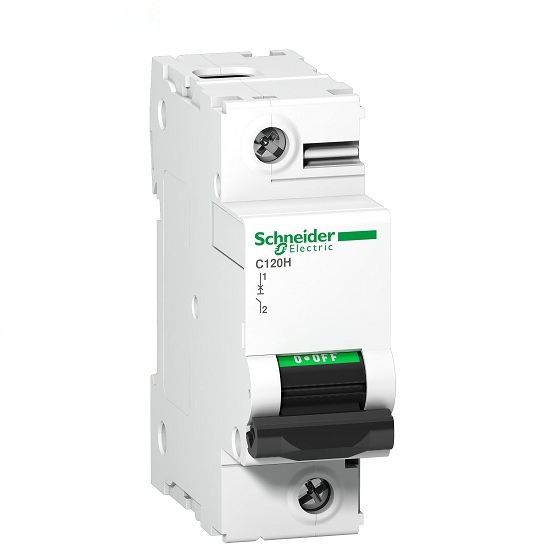

MCB Schneider A9N18445 63A 15kA 1P

MCB Schneider A9N18445 63A 15kA 1P, một thiết bị đóng cắt tự động tiên tiến, chính là lời giải đáp toàn diện cho bài toán an toàn và hiệu suất trong các hệ thống điện công nghiệp phức tạp, được phân phối uy tín bởi thanhthienphu.vn.

Với cầu dao tự động Schneider Acti9 này, quý vị kỹ sư và các nhà quản lý kỹ thuật có thể hoàn toàn an tâm về sự bảo vệ mạch điện, tối ưu hóa vận hành và nâng cao đáng kể tuổi thọ cho các thiết bị đắt tiền, một lựa chọn thông minh cho sự phát triển bền vững.

1. Cấu Tạo Sản Phẩm A9N18445

• Vỏ ngoài và thân MCB: Được chế tạo từ vật liệu nhựa tổng hợp cao cấp, có khả năng chống cháy, chịu nhiệt độ cao và cách điện tuyệt vời. Vật liệu này không chỉ đảm bảo an toàn cho người sử dụng mà còn tăng cường độ bền cơ học cho sản phẩm, giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Thiết kế vỏ ngoài còn chú trọng đến tính thẩm mỹ và sự nhỏ gọn, giúp tiết kiệm không gian quý báu trong tủ điện phân phối.
• Cơ cấu đóng cắt (tiếp điểm chính): Đây là trái tim của MCB, chịu trách nhiệm đóng và ngắt mạch điện. Tiếp điểm của MCB Schneider A9N18445 được làm từ hợp kim bạc chất lượng cao, có khả năng dẫn điện tốt, giảm điện trở tiếp xúc và độ bền mài mòn cao. Điều này đảm bảo số lần đóng cắt cơ khí và đóng cắt điện của thiết bị đạt tiêu chuẩn quốc tế, kéo dài tuổi thọ sản phẩm và giảm thiểu chi phí bảo trì, thay thế.
• Buồng dập hồ quang (Arc Chute): Khi MCB ngắt mạch, đặc biệt là khi có sự cố ngắn mạch dòng lớn, hồ quang điện sẽ xuất hiện. Buồng dập hồ quang của MCB Schneider A9N18445 được thiết kế với nhiều tấm ngăn kim loại xếp song song, có tác dụng chia nhỏ hồ quang, làm nguội và dập tắt hồ quang một cách nhanh chóng và hiệu quả. Điều này giúp bảo vệ các tiếp điểm không bị cháy hỏng, ngăn ngừa nguy cơ cháy nổ và đảm bảo an toàn cho toàn bộ hệ thống điện.
• Bộ phận cảm biến quá tải (Rơle nhiệt): MCB Schneider A9N18445 được trang bị lưỡng kim nhiệt để phát hiện tình trạng quá tải. Khi dòng điện chạy qua vượt quá giá trị định mức 63A trong một khoảng thời gian nhất định, lưỡng kim sẽ bị đốt nóng, cong lên và tác động vào cơ cấu nhả, làm MCB tự động ngắt mạch. Độ nhạy và độ chính xác của rơle nhiệt đảm bảo bảo vệ hiệu quả các thiết bị điện khỏi nguy cơ hư hỏng do làm việc quá công suất.
• Bộ phận cảm biến ngắn mạch (Rơle điện từ): Để đối phó với các sự cố ngắn mạch nguy hiểm, MCB này sử dụng một cuộn dây điện từ. Khi xảy ra ngắn mạch, dòng điện tăng vọt đột ngột lên rất cao, tạo ra một lực từ mạnh trong cuộn dây, hút lõi thép và tác động tức thời vào cơ cấu nhả, làm MCB ngắt mạch chỉ trong vài mili giây. Khả năng phản ứng nhanh này cực kỳ quan trọng để hạn chế tối đa thiệt hại cho thiết bị và hệ thống.
• Cần gạt thao tác: Cần gạt được thiết kế chắc chắn, dễ dàng thao tác bằng tay để đóng hoặc ngắt MCB. Màu sắc và vị trí của cần gạt cũng cung cấp chỉ thị trực quan về trạng thái ON/OFF của thiết bị. Nhiều model trong dòng Acti9 còn có chỉ thị VisiTrip màu đỏ, giúp nhận biết nhanh chóng MCB đã tác động do lỗi, phân biệt với trường hợp ngắt bằng tay.

2. Các Tính Năng Chính Của A9N18445

• Khả năng bảo vệ quá tải và ngắn mạch tin cậy: Với dòng điện định mức 63A, aptomat Schneider 63A 1 pha này lý tưởng cho việc bảo vệ các mạch nhánh và thiết bị có công suất trung bình trong các ứng dụng công nghiệp và thương mại. Đặc biệt, khả năng cắt ngắn mạch danh định lên đến 15kA (Icu) theo tiêu chuẩn IEC 60898-1 là một điểm cộng lớn, đảm bảo thiết bị có thể chịu đựng và ngắt an toàn các dòng sự cố lớn, vượt trội hơn nhiều sản phẩm cùng phân khúc. Điều này mang lại sự an tâm tuyệt đối, giảm thiểu rủi ro hư hỏng thiết bị và gián đoạn sản xuất.
• Đường cong đặc tính loại C: MCB A9N18445 được thiết kế với đường cong đặc tính loại C, phù hợp cho việc bảo vệ các tải có dòng khởi động vừa phải như động cơ nhỏ, đèn chiếu sáng, ổ cắm. Đặc tính này cho phép thiết bị phân biệt rõ ràng giữa dòng khởi động bình thường và dòng sự cố, tránh tình trạng ngắt nhầm gây phiền toái trong vận hành. Theo các chuyên gia từ Schneider Electric, việc lựa chọn đúng đường cong đặc tính là yếu tố quan trọng để tối ưu hóa hiệu quả bảo vệ.
• Độ bền điện và cơ khí cao: Thiết bị đóng cắt Schneider A9N18445 được thử nghiệm và chứng nhận có độ bền cơ khí lên đến 20.000 lần đóng cắt và độ bền điện lên đến 10.000 lần đóng cắt. Những con số ấn tượng này minh chứng cho chất lượng và tuổi thọ vượt trội của sản phẩm, giúp doanh nghiệp tiết kiệm chi phí bảo trì và thay thế trong dài hạn.
• Chỉ thị trạng thái rõ ràng (VisiTrip): Một số model trong dòng Acti9 được trang bị công nghệ VisiTrip, cho phép người vận hành dễ dàng nhận biết MCB đã ngắt do sự cố (màu đỏ) hay do thao tác bằng tay. Tính năng này giúp việc xác định và khắc phục sự cố trở nên nhanh chóng và chính xác hơn, giảm thiểu thời gian chết của hệ thống.
• Dễ dàng lắp đặt và tích hợp: Với thiết kế tiêu chuẩn, MCB Schneider 1P 15kA Schneider này dễ dàng lắp đặt trên thanh DIN trong các loại tủ điện công nghiệp và dân dụng. Khả năng tương thích với các phụ kiện của dòng Acti9 như tiếp điểm phụ, cuộn cắt shunt, cuộn cắt thấp áp mở rộng thêm các giải pháp điều khiển và giám sát từ xa.
• Tuân thủ tiêu chuẩn quốc tế: Sản phẩm hoàn toàn tuân thủ các tiêu chuẩn an toàn và chất lượng quốc tế như IEC/EN 60898-1, IEC/EN 60947-2 (tùy theo dòng sản phẩm cụ thể trong series Acti9), và các chứng nhận như RoHS về hạn chế chất độc hại, thể hiện cam kết của Schneider Electric đối với sự an toàn và bảo vệ môi trường.

3. Hướng Dẫn Kết Nối A9N18445

Bước 1: Chuẩn bị dụng cụ và đảm bảo an toàn tuyệt đối

• Trước khi bắt đầu bất kỳ công việc nào liên quan đến điện, hãy luôn đảm bảo nguồn điện tổng cung cấp cho khu vực làm việc đã được ngắt hoàn toàn. Sử dụng bút thử điện để kiểm tra chắc chắn không còn điện áp tại các điểm đấu nối.
• Chuẩn bị đầy đủ dụng cụ cần thiết: tua vít cách điện phù hợp với đầu vít của MCB, kìm tuốt dây, kìm bấm cos (nếu sử dụng đầu cos), thiết bị đo điện (đồng hồ vạn năng).
• Sử dụng đồ bảo hộ lao động cá nhân như găng tay cách điện, kính bảo hộ.

Bước 2: Lắp đặt MCB lên thanh DIN rail

• MCB Schneider A9N18445 được thiết kế để lắp trên thanh DIN rail tiêu chuẩn (thường là 35mm).
• Đặt phần ngàm phía trên của MCB vào mép trên của thanh DIN.
• Ấn nhẹ phần dưới của MCB vào thanh DIN cho đến khi ngàm dưới khớp vào và giữ chặt MCB. Kiểm tra độ chắc chắn sau khi lắp.

Bước 3: Chuẩn bị đầu dây điện

• Lựa chọn dây dẫn có tiết diện phù hợp với dòng điện định mức 63A và chiều dài của mạch. Tham khảo bảng chọn dây dẫn theo tiêu chuẩn TCVN hoặc IEC. Ví dụ, đối với dòng 63A, thường sử dụng dây đồng có tiết diện từ 10mm² đến 16mm² tùy thuộc vào điều kiện lắp đặt và phương pháp đi dây.
• Dùng kìm tuốt dây để loại bỏ phần vỏ cách điện ở đầu dây, chiều dài phần lõi đồng để trần khoảng 10-12mm, đủ để cắm sâu vào đầu nối của MCB.
• Nếu sử dụng dây nhiều sợi (dây mềm), nên sử dụng đầu cos phù hợp và dùng kìm bấm cos để bấm chặt đầu cos vào dây, đảm bảo tiếp xúc tốt và tránh tưa sợi.

Bước 4: Kết nối dây vào MCB

• MCB Schneider A9N18445 có ký hiệu rõ ràng cho đầu vào (LINE hoặc số 1) và đầu ra (LOAD hoặc số 2). Thông thường, nguồn điện vào sẽ được kết nối ở phía trên và tải sẽ được kết nối ở phía dưới.
• Nới lỏng các ốc vít tại đầu nối của MCB.
• Đưa đầu dây đã chuẩn bị vào đúng cọc đấu nối (đầu vào LINE/1 và đầu ra LOAD/2). Đảm bảo dây dẫn được cắm sâu hết mức và không có sợi đồng nào bị chìa ra ngoài.
• Siết chặt các ốc vít bằng tua vít. Lực siết khuyến nghị cho MCB Acti9 với dòng điện này thường khoảng 2.5 – 3.5 Nm (Newton-mét). Việc siết quá lỏng sẽ gây tiếp xúc kém, phát nhiệt, trong khi siết quá chặt có thể làm hỏng đầu nối hoặc dây dẫn. Sử dụng tua vít có lực kế nếu có thể để đảm bảo lực siết chính xác.
• Kiểm tra lại độ chặt của tất cả các kết nối bằng cách thử kéo nhẹ dây.

Bước 5: Kiểm tra và hoàn tất

• Sau khi hoàn tất việc kết nối, hãy kiểm tra lại toàn bộ hệ thống một lần nữa: sơ đồ đấu dây, độ chặt của các mối nối, khoảng cách an toàn giữa các thiết bị.
• Đóng nắp tủ điện (nếu có).
• Cấp lại nguồn điện và thử nghiệm hoạt động của MCB bằng cách bật/tắt và kiểm tra điện áp tại đầu ra khi MCB ở trạng thái ON.

4. Ứng Dụng Của Sản Phẩm A9N18445

• Trong Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…): Đây là lĩnh vực mà aptomat tép A9N18445 phát huy tối đa vai trò của mình. Nó được sử dụng để bảo vệ các mạch cấp nguồn cho động cơ điện công suất vừa và nhỏ, hệ thống chiếu sáng nhà xưởng, các máy công cụ, dây chuyền sản xuất, và các thiết bị phụ trợ khác. Khả năng cắt ngắn mạch 15kA đảm bảo an toàn cho các thiết bị đắt tiền và giảm thiểu rủi ro cháy nổ trong môi trường sản xuất tiềm ẩn nhiều nguy cơ. Ví dụ, trong một nhà máy dệt may, MCB A9N18445 có thể bảo vệ cho từng cụm máy may công nghiệp hoặc hệ thống chiếu sáng chuyên dụng.
• Trong Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng lớn…): MCB Schneider 63A này là lựa chọn lý tưởng cho các tủ điện phân phối nhánh trong các tòa nhà văn phòng, trung tâm thương mại, bệnh viện, trường học, và đặc biệt là các nhà máy, khu công nghiệp. Nó bảo vệ các mạch chiếu sáng, ổ cắm, hệ thống điều hòa không khí cục bộ, và các thiết bị văn phòng. Trong các công trình xây dựng mới, việc sử dụng thiết bị bảo vệ Schneider Electric A9N18445 ngay từ đầu giúp đảm bảo một hạ tầng điện an toàn và bền vững.
• Trong ngành Năng lượng (Trạm biến áp phụ tải, Hệ thống năng lượng tái tạo…): Thiết bị này được sử dụng trong các tủ phân phối hạ thế của các trạm biến áp nhỏ, hoặc bảo vệ các mạch nhánh trong hệ thống điện mặt trời áp mái, các hệ thống lưu trữ năng lượng quy mô nhỏ. Độ tin cậy cao của sản phẩm giúp đảm bảo tính liên tục của việc cung cấp năng lượng.
• Trong Tự động hóa (Hệ thống điều khiển, Tủ điện máy móc…): MCB A9N18445 bảo vệ các mạch điều khiển, mạch cấp nguồn cho PLC, cảm biến, và các cơ cấu chấp hành trong các hệ thống tự động hóa công nghiệp. Kích thước nhỏ gọn và khả năng lắp đặt dễ dàng trên thanh DIN làm cho nó trở thành lựa chọn tối ưu cho các tủ điều khiển có không gian hạn chế.
• Trong các ứng dụng khác: Ngoài ra, cầu dao tự động Schneider 1P 63A này còn được sử dụng trong các ngành như nông nghiệp công nghệ cao (bảo vệ hệ thống tưới tiêu, chiếu sáng), ngành dịch vụ (khách sạn, nhà hàng), và trong các hệ thống điện tạm phục vụ công trường thi công. Sự đa dạng trong ứng dụng của MCB Schneider A9N18445 63A 15kA 1P chứng tỏ đây là một giải pháp bảo vệ toàn diện, đáp ứng nhu cầu của nhiều đối tượng khách hàng, từ kỹ sư điện chịu trách nhiệm thiết kế hệ thống, kỹ thuật viên điện thực hiện lắp đặt, cho đến các chủ doanh nghiệp mong muốn một hệ thống điện an toàn, hiệu quả và tiết kiệm chi phí vận hành. Việc lựa chọn sản phẩm này chính là lựa chọn sự an tâm và chất lượng.

5. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng A9N18445

Tình huống 1: MCB nhảy và không thể bật lại ngay (hoặc bật lại rồi nhảy ngay lập tức)

Nguyên nhân có thể:

• Ngắn mạch nghiêm trọng: Đây là trường hợp nguy hiểm nhất, xảy ra khi hai dây dẫn có điện thế khác nhau chạm trực tiếp vào nhau (ví dụ: dây pha chạm dây trung tính, hoặc dây pha chạm đất trong một số hệ thống). Dòng điện tăng vọt lên rất cao, MCB tác động tức thời để bảo vệ. Chỉ thị VisiTrip sẽ hiện màu đỏ.
• Quá tải nặng: Thiết bị hoặc nhóm thiết bị phía sau MCB tiêu thụ dòng điện vượt quá 63A trong một khoảng thời gian đủ để phần tử nhiệt tác động.

Cách khắc phục:

• Tuyệt đối không cố gắng bật lại MCB nhiều lần. Việc này có thể gây hư hỏng nặng hơn cho thiết bị và MCB.
• Cô lập sự cố: Tắt tất cả các thiết bị điện đang được cấp nguồn bởi MCB này.
• Kiểm tra ngắn mạch: Sử dụng đồng hồ vạn năng (chế độ đo điện trở hoặc thông mạch) để kiểm tra đường dây và các thiết bị phía sau MCB. Tìm kiếm dấu hiệu chập cháy, mùi khét, hoặc dây dẫn bị hở, chạm vỏ.
• Kiểm tra quá tải: Nếu không phát hiện ngắn mạch, hãy xem xét tổng công suất các thiết bị đang sử dụng. Có thể đã có thêm thiết bị mới được đấu nối vào mạch mà không tính toán lại phụ tải, hoặc một thiết bị nào đó đang bị lỗi và tiêu thụ dòng cao bất thường (ví dụ: động cơ kẹt trục).
• Sau khi xác định và loại bỏ nguyên nhân gây sự cố (sửa chữa hoặc thay thế thiết bị lỗi, giảm bớt tải), hãy thử bật lại MCB.

Tình huống 2: MCB nhảy sau một thời gian hoạt động (nhảy không thường xuyên)

Nguyên nhân có thể:

• Quá tải nhẹ hoặc không liên tục: Tải tiêu thụ dòng điện gần bằng hoặc thỉnh thoảng vượt ngưỡng 63A, làm cho phần tử nhiệt của MCB nóng dần lên và tác động sau một thời gian.
• Môi trường nhiệt độ cao: Nếu MCB lắp đặt trong tủ điện kín, không thông gió tốt, hoặc gần các nguồn nhiệt, nhiệt độ môi trường cao có thể làm MCB tác động sớm hơn ở dòng tải thấp hơn định mức.
• Tiếp xúc kém tại các đầu nối: Mối nối lỏng lẻo tại đầu vào hoặc đầu ra của MCB, hoặc tại các thiết bị khác trong mạch, gây phát nhiệt, sụt áp và có thể làm MCB nhảy.
• MCB bị lỗi hoặc suy giảm chất lượng sau thời gian dài sử dụng: Mặc dù hiếm gặp với sản phẩm chất lượng như Schneider, nhưng không loại trừ khả năng này.

Cách khắc phục:

• Kiểm tra dòng tải thực tế: Sử dụng ampe kìm để đo dòng điện hoạt động của mạch khi có tải. So sánh với dòng định mức 63A của MCB.
• Cải thiện thông gió: Đảm bảo tủ điện có đủ không gian và thông gió tốt. Cân nhắc lắp quạt thông gió nếu cần.
• Kiểm tra và siết lại tất cả các mối nối: Đảm bảo các đầu nối điện được siết chặt với lực siết phù hợp.
• Theo dõi tần suất nhảy: Nếu MCB tiếp tục nhảy sau khi đã kiểm tra các yếu tố trên, hãy cân nhắc thay thế MCB bằng một thiết bị mới cùng loại, chính hãng để đảm bảo an toàn.

Tình huống 3: Chỉ thị VisiTrip màu đỏ nhưng MCB không nhảy (hiếm gặp)

• Nguyên nhân có thể: Cơ cấu chỉ thị có thể gặp vấn đề nhỏ. Tuy nhiên, chức năng bảo vệ của MCB có thể vẫn hoạt động.
• Cách khắc phục: Nên liên hệ nhà cung cấp hoặc chuyên gia kỹ thuật để kiểm tra hoặc thay thế nếu cần, nhằm đảm bảo thông tin trạng thái là chính xác.
