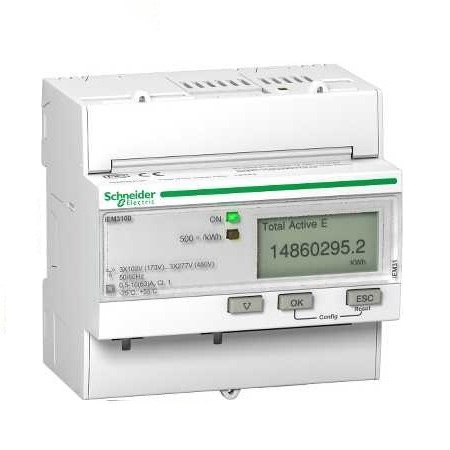

Đồng hồ đo Schneider A9MEM3100 5x18mm

Đồng hồ đo Schneider A9MEM3100 5x18mm, một thiết bị giám sát năng lượng tiên tiến và thiết bị đo điện chính xác từ Schneider Electric, là chìa khóa vàng giúp tối ưu hóa hiệu suất hệ thống điện, giảm thiểu đáng kể chi phí vận hành và nâng cao độ tin cậy.

Với giải pháp toàn diện và sự tư vấn chuyên sâu từ thanhthienphu.vn, việc nâng cấp và quản lý năng lượng cho các công trình công nghiệp, tòa nhà hay nhà xưởng của quý vị sẽ trở nên dễ dàng, trực quan và hiệu quả hơn bao giờ hết.

1. Cấu Tạo Ưu Việt Của A9MEM3100

• Vỏ ngoài và Kích thước Nhỏ Gọn: Vỏ của A9MEM3100 được chế tạo từ nhựa tổng hợp cao cấp, có khả năng tự chống cháy và chịu va đập tốt, đảm bảo an toàn tối đa trong quá trình vận hành. Điểm đặc biệt ấn tượng của sản phẩm chính là kích thước cực kỳ nhỏ gọn, chỉ chiếm 5 module trên thanh DIN rail (mỗi module tiêu chuẩn rộng 18mm), tương đương với chiều rộng tổng thể khoảng 90mm. Việc lắp đặt trên thanh DIN rail 35mm tiêu chuẩn cũng rất dễ dàng và nhanh chóng, tương thích với hầu hết các loại tủ điện công nghiệp hiện nay.
• Màn hình Hiển thị LCD Trực Quan: Mặt trước của đồng hồ đo điện 1 pha Schneider A9MEM3100 được trang bị màn hình LCD kỹ thuật số rõ nét, với các chữ số lớn, dễ đọc. Màn hình này hiển thị các thông số đo lường quan trọng như tổng năng lượng tiêu thụ (kWh) và công suất tức thời (kW), giúp người vận hành có thể nhanh chóng nắm bắt tình hình sử dụng điện. Độ tương phản cao của màn hình đảm bảo khả năng quan sát tốt ngay cả trong điều kiện ánh sáng yếu hoặc góc nhìn khác nhau.
• Ngõ Vào, Ngõ Ra và Kết Nối An Toàn: Thiết bị được thiết kế cho việc đo lường trực tiếp dòng điện lên đến 63A cho mạng điện 1 pha (L+N). Các đầu nối (terminal) cho dây dẫn điện áp và dòng điện được thiết kế chắc chắn, đảm bảo tiếp xúc tốt và an toàn điện. Ký hiệu rõ ràng trên các đầu nối giúp việc đấu dây trở nên đơn giản và chính xác, giảm thiểu nguy cơ sai sót. Ngoài ra, đồng hồ đo Schneider A9MEM3100 5x18mm còn được trang bị một ngõ ra xung (pulse output). Ngõ ra này phát ra các xung tỷ lệ với lượng điện năng tiêu thụ (ví dụ: 1000 xung/kWh), cho phép dễ dàng kết nối với các hệ thống quản lý năng lượng tòa nhà (BMS), hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA), hoặc bộ lập trình logic (PLC) để thu thập dữ liệu từ xa và tự động hóa việc giám sát.
• Linh Kiện Điện Tử Chất Lượng Cao Bên Trong: Bên trong lớp vỏ bảo vệ là một bo mạch điện tử được thiết kế tối ưu, sử dụng các linh kiện chất lượng cao từ những nhà sản xuất uy tín. Vi xử lý thông minh và các cảm biến đo lường dòng điện, điện áp được hiệu chuẩn chính xác, đảm bảo thiết bị hoạt động ổn định và cung cấp số liệu đo lường tin cậy. Đồng hồ đo năng lượng Schneider A9MEM3100 tuân thủ nghiêm ngặt tiêu chuẩn quốc tế IEC 62053-21, đạt cấp chính xác Class 1 đối với đo lường năng lượng tác dụng (kWh).
• Thiết Kế Module Thuộc Hệ Sinh Thái Acti 9: Là một phần của dòng sản phẩm Acti 9, A9MEM3100 có thiết kế đồng bộ về kiểu dáng và kích thước với các thiết bị bảo vệ và điều khiển khác của Schneider Electric như MCB, RCCB, RCBO. Điều này không chỉ mang lại tính thẩm mỹ cho tủ điện mà còn giúp việc lắp đặt, bảo trì và mở rộng hệ thống trở nên thuận tiện hơn.

2. Các Tính Năng Chính Của A9MEM3100

Đo Lường Đa Thông Số Chính Xác Cao: Đồng hồ A9MEM3100 cung cấp khả năng đo lường toàn diện các thông số điện quan trọng của mạng điện 1 pha. Thiết bị có thể đo chính xác:

• Tổng điện năng tác dụng (kWh): Theo tiêu chuẩn IEC 62053-21 cấp chính xác 1. Đây là thông số cốt lõi để tính toán chi phí điện năng và đánh giá hiệu quả sử dụng.
• Điện áp pha-trung tính (V)
• Dòng điện pha (A)
• Công suất tác dụng (kW), công suất phản kháng (kVAR), công suất biểu kiến (kVA)
• Hệ số công suất (PF)
• Tần số (Hz) Sự chính xác này, được chứng nhận bởi các tổ chức uy tín, đảm bảo rằng mọi quyết định dựa trên dữ liệu thu thập được đều có cơ sở vững chắc, giúp các kỹ sư tối ưu hóa vận hành và các nhà quản lý đưa ra chiến lược tiết kiệm năng lượng hiệu quả. Một nghiên cứu của Bộ Công Thương Việt Nam cho thấy việc giám sát năng lượng chính xác có thể giúp doanh nghiệp giảm từ 5-15% chi phí điện năng hàng năm.

Hiển Thị Trực Quan, Dễ Dàng Theo Dõi: Màn hình LCD lớn với đèn nền (tùy model) hiển thị rõ ràng các thông số đo, giúp người dùng dễ dàng đọc và theo dõi tình trạng hoạt động của hệ thống. Giao diện trực quan giúp ngay cả những kỹ thuật viên ít kinh nghiệm cũng có thể nhanh chóng làm quen và sử dụng.

Độ Bền và Độ Tin Cậy Cao: Sản phẩm được sản xuất bởi Schneider Electric, một thương hiệu toàn cầu với lịch sử hơn 180 năm, tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt. Vật liệu cao cấp và quy trình kiểm soát chất lượng chặt chẽ đảm bảo thiết bị hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt, giảm thiểu chi phí bảo trì và thay thế. Nhiệt độ hoạt động rộng từ -25°C đến +55°C cho phép thiết bị hoạt động tin cậy ở nhiều điều kiện môi trường khác nhau.

Khả Năng Chống Gian Lận Điện (Tùy chọn cho các dòng cao hơn, nhưng A9MEM3100 đặt nền móng cho việc giám sát chặt chẽ): Mặc dù A9MEM3100 là dòng cơ bản, việc ghi nhận chính xác các thông số tiêu thụ giúp phát hiện sớm các bất thường trong hệ thống, là bước đầu tiên trong việc ngăn chặn thất thoát năng lượng không mong muốn.

3. Hướng Dẫn Kết Nối A9MEM3100

Bước 1: Chuẩn bị và Kiểm tra An toàn Tuyệt đối

• Trước khi bắt đầu, hãy đảm bảo rằng nguồn điện cung cấp cho khu vực lắp đặt đã được ngắt hoàn toàn tại aptomat tổng hoặc cầu dao chính. Sử dụng bút thử điện để kiểm tra lại một lần nữa, đảm bảo không còn điện áp trên các dây dẫn sẽ thao tác.
• Chuẩn bị các dụng cụ cần thiết: tua vít cách điện phù hợp với đầu vít của đồng hồ, kìm tuốt dây, kìm cắt dây, băng keo cách điện, và thiết bị bảo hộ cá nhân như găng tay cách điện, kính bảo hộ.
• Đọc kỹ tài liệu kỹ thuật đi kèm sản phẩm Schneider A9MEM3100 hoặc tham khảo datasheet A9MEM3100 trên website của Schneider Electric để nắm rõ sơ đồ đấu dây và các lưu ý đặc biệt.

Bước 2: Lắp Đặt Cơ Khí Lên Thanh DIN Rail

• Xác định vị trí lắp đặt đồng hồ trên thanh DIN rail 35mm trong tủ điện. Ưu tiên vị trí dễ quan sát màn hình LCD và thuận tiện cho việc đấu dây.
• Đồng hồ đo A9MEM3100 được thiết kế với ngàm kẹp phía sau. Chỉ cần đặt phần trên của ngàm vào mép thanh DIN, sau đó ấn nhẹ phần dưới cho đến khi nghe tiếng tách, xác nhận đồng hồ đã được gá chắc chắn. Kiểm tra lại độ vững vàng của thiết bị trên thanh ray.

Bước 3: Thực Hiện Đấu Nối Dây Dẫn Điện

• Tham khảo sơ đồ đấu dây được in trên thân đồng hồ hoặc trong tài liệu hướng dẫn. Thông thường, đối với đồng hồ đo điện 1 pha như A9MEM3100, sẽ có các cọc đấu cho dây pha vào (Line in), dây pha ra (Line out), dây trung tính vào (Neutral in), và dây trung tính ra (Neutral out). Một số model có thể chỉ yêu cầu đấu nối dây pha qua thiết bị.
• Tuốt vỏ dây dẫn với độ dài phù hợp (thường khoảng 8-10mm). Đảm bảo lõi đồng không bị xơ, gãy.
• Lần lượt đưa các đầu dây đã tuốt vào đúng cọc đấu tương ứng. Siết chặt các ốc vít tại cọc đấu bằng tua vít. Lực siết vừa đủ để đảm bảo tiếp xúc tốt và dây không bị tuột, tránh siết quá mạnh gây hỏng ren hoặc đứt dây.
• Kiểm tra lại thứ tự và độ chắc chắn của tất cả các mối nối. Đảm bảo không có dây nào chạm chập vào nhau hoặc vào vỏ tủ.

Bước 4: Đấu Nối Ngõ Ra Xung (Nếu Sử Dụng)

• Nếu quý vị có nhu cầu kết nối ngõ ra xung của đồng hồ A9MEM3100 với hệ thống quản lý năng lượng hoặc PLC, hãy xác định đúng các cọc đấu cho ngõ ra xung (thường được ký hiệu S0+ và S0- hoặc tương tự).
• Sử dụng dây tín hiệu phù hợp và đấu nối theo đúng cực tính vào thiết bị nhận xung.

Bước 5: Kiểm Tra Lần Cuối và Cấp Nguồn

• Sau khi hoàn tất việc đấu nối, hãy kiểm tra lại toàn bộ hệ thống một lần nữa, đảm bảo mọi thứ đều chính xác và an toàn.
• Đóng nắp tủ điện (nếu có).
• Cấp lại nguồn điện cho hệ thống. Quan sát màn hình LCD của đồng hồ đo Schneider A9MEM3100. Nếu lắp đặt đúng, màn hình sẽ sáng và bắt đầu hiển thị chỉ số kWh.

4. Ứng Dụng Rộng Rãi Của A9MEM3100

Trong Sản Xuất Công Nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may):

• Giám sát tiêu thụ năng lượng của từng máy móc, dây chuyền: Đồng hồ A9MEM3100 cho phép quý vị lắp đặt để đo riêng lượng điện tiêu thụ của các máy CNC, máy ép nhựa, động cơ lớn, hoặc cả một phân xưởng. Dữ liệu này giúp xác định máy nào hoạt động kém hiệu quả, tiêu tốn nhiều điện năng bất thường, từ đó có kế hoạch bảo trì, sửa chữa hoặc thay thế kịp thời.
• Phân bổ chi phí sản xuất: Dựa trên số liệu kWh chính xác, doanh nghiệp có thể tính toán chi phí năng lượng cho từng công đoạn sản xuất hoặc từng sản phẩm, giúp định giá sản phẩm chính xác hơn và tối ưu hóa lợi nhuận.
• Đánh giá hiệu quả các biện pháp tiết kiệm năng lượng: Sau khi triển khai các giải pháp như lắp biến tần, thay thế động cơ hiệu suất cao, đồng hồ đo A9MEM3100 sẽ là công cụ đo lường khách quan để đánh giá mức độ thành công của các biện pháp đó.

Trong Lĩnh Vực Xây Dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng, Tòa nhà thương mại):

• Đo đếm điện năng phụ (Sub-metering): Trong các tòa nhà văn phòng, trung tâm thương mại, chung cư, việc lắp đặt đồng hồ đo Schneider A9MEM3100 cho từng tầng, từng căn hộ hoặc từng gian hàng giúp ban quản lý dễ dàng theo dõi và phân bổ chi phí điện một cách công bằng, minh bạch.
• Quản lý năng lượng cho các hệ thống phụ trợ: Giám sát tiêu thụ điện của hệ thống điều hòa không khí trung tâm (HVAC), hệ thống chiếu sáng, thang máy, bơm nước, từ đó tìm ra các giải pháp vận hành tối ưu, tiết kiệm chi phí. Ví dụ, một nghiên cứu từ Bộ Năng Lượng Hoa Kỳ cho thấy việc tối ưu hóa hệ thống HVAC có thể giảm từ 5% đến 20% chi phí năng lượng của tòa nhà.

Trong Ngành Năng Lượng (Điện lực, Năng lượng tái tạo quy mô nhỏ):

• Đo đếm tại các điểm tiêu thụ nhỏ lẻ: Sử dụng trong các trạm biến áp phụ tải nhỏ, các điểm đấu nối của khách hàng nhỏ.
• Giám sát sản lượng từ các hệ thống năng lượng mặt trời áp mái, turbine gió nhỏ: Đồng hồ A9MEM3100 giúp các hộ gia đình hoặc doanh nghiệp nhỏ theo dõi chính xác lượng điện năng mà hệ thống của họ tạo ra, đánh giá hiệu quả đầu tư và lượng điện dư thừa phát lên lưới (nếu có).

Trong Tự Động Hóa (Dây chuyền sản xuất tự động, Hệ thống quản lý tòa nhà BMS):

• Tích hợp vào hệ thống quản lý năng lượng: Ngõ ra xung của A9MEM3100 cho phép truyền dữ liệu kWh đến PLC hoặc máy tính công nghiệp, phục vụ cho các thuật toán điều khiển thông minh, tự động điều chỉnh phụ tải, cảnh báo sớm các sự cố liên quan đến năng lượng. Điều này giúp hiện thực hóa khái niệm nhà máy thông minh, tòa nhà thông minh, nơi mọi thông số được giám sát và tối ưu hóa liên tục.

5. Khắc Phục Một Số Vấn Đề Thường Gặp Với A9MEM3100

Vấn đề 1: Màn hình LCD của đồng hồ không hiển thị hoặc hiển thị không rõ ràng.

Nguyên nhân có thể: Mất nguồn cung cấp cho đồng hồ, kết nối lỏng lẻo, hoặc trong trường hợp hiếm gặp là lỗi phần cứng của màn hình.

Giải pháp:

1. Kiểm tra nguồn cấp: Đảm bảo aptomat hoặc cầu chì bảo vệ cho mạch đồng hồ đang ở trạng thái ON. Sử dụng đồng hồ vạn năng để kiểm tra điện áp tại các cọc đấu dây nguồn vào của đồng hồ, đảm bảo điện áp nằm trong dải hoạt động cho phép của thiết bị (thường là 230V AC +/- 10-15% cho model 1 pha).
2. Kiểm tra kết nối dây: Ngắt nguồn an toàn, sau đó kiểm tra lại tất cả các đầu nối dây vào đồng hồ, đặc biệt là dây pha và dây trung tính cấp nguồn. Siết lại các ốc vít nếu phát hiện lỏng.
3. Điều kiện môi trường: Đảm bảo đồng hồ không bị đặt trong môi trường quá nóng, quá ẩm hoặc có hóa chất ăn mòn có thể ảnh hưởng đến màn hình.

Vấn đề 2: Chỉ số kWh trên đồng hồ không tăng hoặc tăng không chính xác.

Nguyên nhân có thể: Đấu dây sai thứ tự (đặc biệt là dây pha vào/ra), dòng điện qua tải quá nhỏ so với ngưỡng đo của đồng hồ, hoặc lỗi nội tại của bộ phận đo lường.

Giải pháp:

1. Kiểm tra sơ đồ đấu dây: Ngắt nguồn an toàn. Đối chiếu lại cách đấu dây thực tế với sơ đồ chuẩn của nhà sản xuất. Đảm bảo dây pha từ nguồn đi vào cọc L-in và từ cọc L-out đi ra tải. Dây trung tính cũng phải được đấu đúng.
2. Kiểm tra phụ tải: Xác minh rằng có phụ tải đang tiêu thụ điện thực sự sau đồng hồ. Nếu dòng điện quá nhỏ (ví dụ dưới 0.25A đối với một số model), đồng hồ có thể chưa ghi nhận.
3. So sánh với thiết bị đo khác: Nếu có thể, sử dụng một ampe kìm hoặc một đồng hồ đo di động khác có độ chính xác tương đương để kiểm tra dòng điện và công suất tiêu thụ của tải, sau đó so sánh với tốc độ nhảy số của A9MEM3100.
4. Nếu nghi ngờ đồng hồ bị lỗi hiệu chuẩn hoặc hư hỏng bộ phận đo lường, việc tự ý can thiệp có thể làm mất hiệu lực bảo hành.

Vấn đề 3: Ngõ ra xung (pulse output) không hoạt động hoặc không truyền tín hiệu đến hệ thống giám sát.

Nguyên nhân có thể: Đấu nối sai cực tính của dây tín hiệu xung, dây tín hiệu bị đứt hoặc chập, cấu hình sai trên thiết bị nhận xung (PLC, BMS).

Giải pháp:

1. Kiểm tra kết nối vật lý: Đảm bảo dây tín hiệu từ cọc S0+ và S0- của đồng hồ được kết nối đúng với đầu vào tương ứng trên thiết bị nhận. Kiểm tra thông mạch của dây tín hiệu.
2. Kiểm tra cấu hình thiết bị nhận: Xem lại tài liệu của PLC hoặc hệ thống BMS để đảm bảo rằng đầu vào nhận xung đã được cấu hình đúng (loại tín hiệu, hằng số xung K của đồng hồ).
3. Thử nghiệm đơn giản: Nếu có thể, sử dụng một bộ đếm xung đơn giản hoặc đồng hồ vạn năng có chức năng đo tần số (nếu xung đủ nhanh) để kiểm tra trực tiếp tại ngõ ra của A9MEM3100 khi có tải.

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Chúng tôi không chỉ cung cấp sản phẩm đồng hồ đo Schneider A9MEM3100 5x18mm chính hãng, chất lượng cao với mức giá cạnh tranh, mà còn mang đến dịch vụ tư vấn chuyên sâu, tận tâm.

Tại sao nên chọn thanhthienphu.vn làm đối tác tin cậy của bạn?

• Sản phẩm chính hãng 100%: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO/CQ.
• Giá cả cạnh tranh: Chính sách giá ưu đãi, chiết khấu hấp dẫn cho đơn hàng số lượng lớn và khách hàng thân thiết.
• Tư vấn kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng hỗ trợ bạn lựa chọn, lắp đặt và vận hành.
• Hàng tồn kho đa dạng: Luôn có sẵn nhiều mã hàng số lượng lớn, đáp ứng nhanh chóng mọi nhu cầu.
• Giao hàng nhanh chóng toàn quốc: Với kho hàng đa dạng và quy trình làm việc chuyên nghiệp, đảm bảo cung ứng sản phẩm kịp thời cho mọi dự án của bạn trên toàn quốc, đặc biệt tại các trung tâm công nghiệp lớn như Thành phố Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai.
• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ kỹ thuật sau bán hàng tận tình.
