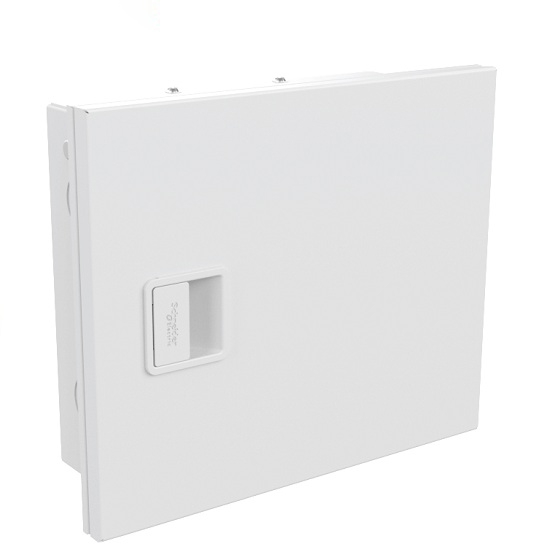

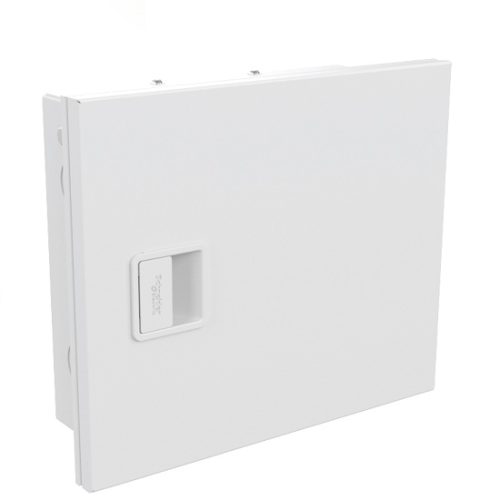

Tủ điện Schneider A9HESN06 6 module

Tủ điện Schneider A9HESN06 6 module, trái tim của mọi hệ thống điện công nghiệp hiện đại, nơi hội tụ tinh hoa công nghệ và giải pháp an toàn tối ưu, chính là lựa chọn thông minh mà thanhthienphu.vn tự hào mang đến để nâng tầm hiệu suất và kiến tạo tương lai bền vững cho doanh nghiệp bạn.

Với thiết bị điện này, bạn không chỉ sở hữu một sản phẩm mà còn nắm giữ chìa khóa cho sự vận hành trơn tru, tiết kiệm chi phí và đảm bảo an toàn tuyệt đối, mở ra một kỷ nguyên mới cho không gian làm việc đầy cảm hứng và hiệu quả.

1. Khám phá cấu tạo ưu việt của A9HESN06

• Cấu tạo của Tủ điện Schneider A9HESN06 6 module là một minh chứng rõ nét cho sự kết hợp hoàn hảo giữa kỹ thuật tiên tiến và thiết kế thực dụng, nhằm đáp ứng tối đa nhu cầu của người dùng trong ngành điện công nghiệp và dân dụng. Mỗi thành phần của tủ đều được Schneider Electric tính toán kỹ lưỡng, không chỉ đảm bảo chức năng vận hành mà còn tối ưu hóa quá trình lắp đặt, bảo trì và đảm bảo an toàn.
• Vỏ tủ, trái tim bảo vệ của hệ thống, được chế tạo từ nhựa tổng hợp ABS (Acrylonitrile Butadiene Styrene) cao cấp. Loại vật liệu này nổi tiếng với độ bền cơ học cao, khả năng chịu va đập tốt (đạt chuẩn IK07), và đặc biệt là đặc tính tự dập tắt lửa, giúp ngăn ngừa nguy cơ cháy lan khi có sự cố điện xảy ra, một yếu tố cực kỳ quan trọng trong việc đảm bảo an toàn lao động tại các nhà máy, xí nghiệp.
• Bề mặt vỏ tủ màu trắng RAL 9003 không chỉ mang lại vẻ ngoài thanh lịch, hiện đại mà còn có khả năng chống ố vàng theo thời gian, duy trì tính thẩm mỹ cho công trình.
• Bên trong tủ, không gian được bố trí khoa học để chứa vừa vặn 6 module tiêu chuẩn (mỗi module rộng 18mm). Thiết kế này cho phép lắp đặt linh hoạt các thiết bị bảo vệ như MCB (Miniature Circuit Breaker), RCCB (Residual Current Circuit Breaker), RCBO (Residual Current Circuit Breaker with Overcurrent Protection) thuộc dòng Acti9 của Schneider hoặc các thiết bị tương thích khác.
• Thanh DIN rail tiêu chuẩn được tích hợp sẵn, làm bằng kim loại chắc chắn, giúp việc gá lắp thiết bị trở nên nhanh chóng và dễ dàng, tiết kiệm thời gian quý báu cho các kỹ sư và kỹ thuật viên điện.
• Cửa tủ được thiết kế với bản lề linh hoạt, có thể tùy chọn hướng mở trái hoặc phải tùy theo vị trí lắp đặt và thói quen sử dụng. Một số model còn có cửa trong suốt bằng nhựa polycarbonate, cho phép người dùng dễ dàng quan sát trạng thái hoạt động của các thiết bị bên trong mà không cần mở tủ, thuận tiện cho việc kiểm tra và giám sát định kỳ.
• Các lỗ chờ đi dây được bố trí hợp lý ở các mặt của tủ, có nắp che hoặc màng cao su dễ dàng khoét bỏ, tạo điều kiện thuận lợi cho việc đấu nối dây dẫn vào và ra một cách gọn gàng, an toàn, đồng thời duy trì cấp độ bảo vệ IP40, ngăn chặn sự xâm nhập của vật rắn có kích thước lớn hơn 1mm và hạn chế bụi bẩn.

2. Những tính năng chính vượt trội của A9HESN06

• An toàn tối đa, bảo vệ toàn diện: An toàn luôn là ưu tiên hàng đầu của Schneider Electric. Tủ A9HESN06 được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như IEC 61439-1 & 3, đảm bảo khả năng cách điện cao, bảo vệ người vận hành khỏi nguy cơ điện giật. Chất liệu nhựa ABS tự chống cháy giúp hạn chế tối đa rủi ro hỏa hoạn. Thiết kế kín với cấp độ bảo vệ IP40 ngăn ngừa sự xâm nhập của bụi bẩn và các vật thể lạ, bảo vệ các thiết bị đóng cắt bên trong khỏi các tác nhân gây hại từ môi trường, kéo dài tuổi thọ và duy trì hiệu suất ổn định.
• Thiết kế nhỏ gọn, tối ưu không gian: Với khả năng chứa 6 module, tủ A9HESN06 là giải pháp lý tưởng cho các ứng dụng cần sự nhỏ gọn, tiết kiệm diện tích lắp đặt. Kích thước vừa phải cho phép tủ dễ dàng được lắp đặt âm tường hoặc nổi trên bề mặt tường tại các vị trí hạn chế như trong các văn phòng nhỏ, cửa hàng, căn hộ, hoặc các tủ điều khiển phụ trợ trong nhà xưởng. Điều này đặc biệt quan trọng trong bối cảnh không gian làm việc ngày càng được tối ưu hóa.
• Lắp đặt và bảo trì dễ dàng, tiết kiệm thời gian: Tủ được thiết kế với các chi tiết thông minh như thanh DIN rail tiêu chuẩn, các lỗ chờ đi dây được khoét sẵn hoặc dễ dàng tách bỏ, không gian bên trong đủ rộng để thao tác đấu nối. Điều này giúp quá trình lắp đặt diễn ra nhanh chóng, chính xác, giảm thiểu thời gian và công sức cho kỹ thuật viên. Việc bảo trì, thay thế thiết bị cũng trở nên đơn giản hơn, góp phần giảm chi phí vận hành và thời gian dừng máy không mong muốn.
• Khả năng tương thích cao với dòng sản phẩm Acti9: Tủ điện A9HESN06 hoàn toàn tương thích với hệ sinh thái sản phẩm Acti9 của Schneider Electric, bao gồm MCB, RCCB, RCBO, thiết bị chống sét lan truyền, contactor, và nhiều thiết bị khác. Sự đồng bộ này đảm bảo hiệu suất hoạt động tối ưu, tính ổn định và độ tin cậy cao cho toàn bộ hệ thống phân phối điện. Theo một nghiên cứu của Schneider Electric, việc sử dụng đồng bộ các thiết bị từ cùng một nhà sản xuất có thể giảm thiểu tới 15% các sự cố liên quan đến tương thích.
• Độ bền vượt trội trong môi trường công nghiệp: Mặc dù có thiết kế thanh lịch, tủ A9HESN06 vẫn đảm bảo độ bền cần thiết để hoạt động ổn định trong các môi trường công nghiệp nhẹ hoặc các khu vực phụ trợ của nhà máy. Khả năng chống va đập IK07 và khả năng chịu được dải nhiệt độ hoạt động rộng từ -25°C đến +60°C là minh chứng cho sự bền bỉ này.
• Giải pháp thẩm mỹ, nâng tầm không gian: Màu trắng hiện đại và thiết kế tinh gọn của tủ A9HESN06 mang lại giá trị thẩm mỹ cao, dễ dàng hòa nhập vào kiến trúc của các công trình, từ nhà xưởng đến văn phòng làm việc, tạo nên một không gian chuyên nghiệp và ngăn nắp.

3. Hướng dẫn từng bước kết nối và lắp đặt A9HESN06

Bước 1: Chuẩn bị trước khi lắp đặt

• An toàn là trên hết: Ngắt hoàn toàn nguồn điện cung cấp đến khu vực lắp đặt. Sử dụng các thiết bị bảo hộ cá nhân cần thiết như găng tay cách điện, kính bảo hộ, giày bảo hộ. Kiểm tra lại bằng bút thử điện để chắc chắn không còn điện áp dư.
• Kiểm tra sản phẩm: Mở hộp sản phẩm, kiểm tra Tủ điện Schneider A9HESN06 6 module và các phụ kiện đi kèm (nếu có) xem có đầy đủ và nguyên vẹn không, có bị hư hỏng trong quá trình vận chuyển không. Đọc kỹ tài liệu kỹ thuật đi kèm của nhà sản xuất.
• Chuẩn bị dụng cụ: Tua vít (đầu dẹt và bake phù hợp), kìm tuốt dây, kìm cắt dây, kìm bấm cos (nếu cần), máy khoan (nếu lắp nổi hoặc âm tường cần khoan lỗ), thước đo, bút đánh dấu, nivô (thước thủy).
• Xác định vị trí lắp đặt: Chọn vị trí khô ráo, thoáng mát, dễ tiếp cận để kiểm tra và bảo trì. Tránh những nơi ẩm ướt, có hóa chất ăn mòn hoặc nhiệt độ quá cao. Đảm bảo không gian xung quanh đủ để thao tác và mở cửa tủ. Đối với lắp âm tường, cần xác định kích thước khoét tường chính xác theo thông số kỹ thuật của tủ.

Bước 2: Lắp đặt cơ khí tủ điện

Lắp đặt nổi:

1. Đánh dấu vị trí các lỗ bắt vít trên tường dựa theo các lỗ được thiết kế sẵn ở mặt sau tủ.
2. Khoan lỗ và đóng tắc kê (nếu tường gạch/bê tông).
3. Cố định tủ lên tường bằng vít một cách chắc chắn. Sử dụng nivô để đảm bảo tủ được lắp thẳng.

Lắp đặt âm tường:

1. Khoét lỗ trên tường theo kích thước quy định trong tài liệu kỹ thuật của tủ A9HESN06. Kích thước thường là Cao 205mm x Rộng 165mm x Sâu 75mm, nhưng cần kiểm tra lại cho model cụ thể.
2. Đặt phần đế âm của tủ vào vị trí đã khoét, cố định chắc chắn bằng vữa xây hoặc các kẹp chuyên dụng. Đảm bảo mặt tủ sau khi hoàn thiện sẽ phẳng với bề mặt tường.

Bước 3: Lắp đặt thiết bị đóng cắt vào tủ

• Mở cửa tủ và tháo mặt nạ phía trước (nếu có).
• Gắn các thiết bị đóng cắt (MCB, RCCB, RCBO…) lên thanh DIN rail đã được tích hợp sẵn trong tủ. Sắp xếp thứ tự các thiết bị một cách hợp lý theo sơ đồ mạch điện đã thiết kế. Đảm bảo các thiết bị được gài chắc chắn vào thanh DIN.
• Lắp đặt thanh trung tính (N) và thanh tiếp địa (PE) vào các vị trí đã được định sẵn trong tủ (nếu tủ có cung cấp hoặc mua thêm).

Bước 4: Đấu nối dây dẫn

Chuẩn bị dây dẫn: Chọn loại dây và tiết diện dây phù hợp với dòng điện định mức của từng mạch và thiết bị bảo vệ. Chiều dài dây phải đủ để đấu nối thoải mái, không quá căng hoặc quá chùng.

Tuốt đầu dây: Dùng kìm tuốt dây loại bỏ phần vỏ cách điện ở đầu dây khoảng 10-12mm, cẩn thận không làm tổn thương lõi đồng.

Đấu nối vào thiết bị:

• Kết nối dây pha (L) từ nguồn tổng hoặc từ các mạch nhánh vào đầu vào của MCB/RCBO.
• Kết nối dây pha (L) từ đầu ra của MCB/RCBO đến các phụ tải tương ứng.
• Kết nối dây trung tính (N) từ nguồn và đến tải vào các đầu N của RCCB/RCBO hoặc vào thanh trung tính.
• Kết nối dây tiếp địa (PE) vào thanh tiếp địa.
• Siết chặt các đầu cos, ốc vít tại các điểm đấu nối. Lực siết vừa đủ, không quá mạnh gây hỏng ren hoặc quá nhẹ gây tiếp xúc kém, phát nhiệt. Schneider Electric thường khuyến nghị lực siết khoảng 1.2 – 2 Nm cho các terminal của MCB dòng Acti9.

Đi dây gọn gàng: Sắp xếp dây dẫn bên trong tủ một cách khoa học, sử dụng dây rút hoặc ống luồn dây (nếu cần) để bó gọn, tránh chồng chéo hoặc cản trở việc đóng cửa tủ. Đảm bảo khoảng cách an toàn giữa các dây dẫn và giữa dây dẫn với vỏ tủ.

Bước 5: Hoàn thiện và kiểm tra

• Lắp lại mặt nạ phía trước của tủ, đảm bảo các khe hở vừa vặn với các cần gạt của thiết bị đóng cắt.
• Kiểm tra lại toàn bộ các kết nối một lần nữa để đảm bảo tính chính xác và chắc chắn.
• Kiểm tra thông mạch và cách điện (nếu có thiết bị chuyên dụng).
• Đóng cửa tủ.
• Cấp lại nguồn điện và thử nghiệm hoạt động của từng mạch, từng thiết bị bảo vệ. Kiểm tra nút test của RCCB/RCBO.

4. Ứng dụng đa dạng của A9HESN06

• Trong lĩnh vực Xây dựng dân dụng (Nhà ở, Căn hộ, Biệt thự): Đây là ứng dụng phổ biến nhất của tủ A9HESN06. Với 6 module, tủ hoàn toàn đủ khả năng chứa các MCB bảo vệ cho các mạch chiếu sáng, ổ cắm, máy nước nóng, điều hòa không khí cho một tầng nhà hoặc một căn hộ nhỏ. Thiết kế âm tường hoặc nổi với màu trắng trang nhã giúp tủ dễ dàng hòa nhập vào không gian nội thất, không làm phá vỡ kiến trúc tổng thể. Ví dụ, một căn hộ chung cư 2 phòng ngủ có thể sử dụng tủ này để phân chia mạch cho phòng khách, 2 phòng ngủ, bếp và khu vực vệ sinh, đảm bảo an toàn và dễ quản lý.
• Trong các Công trình Thương mại và Dịch vụ (Văn phòng, Cửa hàng, Nhà hàng nhỏ): Tủ A9HESN06 thường được sử dụng để cấp nguồn và bảo vệ cho các khu vực làm việc riêng biệt, các quầy hàng, hệ thống chiếu sáng bảng hiệu, hoặc các thiết bị văn phòng như máy tính, máy in. Sự nhỏ gọn giúp tiết kiệm không gian quý giá, đặc biệt là ở các mặt bằng kinh doanh có diện tích hạn chế. Chẳng hạn, một cửa hàng thời trang có thể dùng tủ này để quản lý điện cho khu trưng bày, phòng thử đồ và quầy thu ngân.
• Trong Sản xuất công nghiệp (Xưởng sản xuất nhỏ, Khu vực phụ trợ): Mặc dù không phải là giải pháp cho các tải công suất lớn, tủ A9HESN06 vẫn rất hữu ích trong các xưởng sản xuất quy mô nhỏ hoặc các khu vực phụ trợ của nhà máy lớn. Nó có thể được dùng để cấp nguồn cho các máy công cụ nhỏ, hệ thống chiếu sáng cục bộ, quạt thông gió, hoặc các tủ điều khiển phụ cho một cụm máy móc đơn giản. Ví dụ, trong một xưởng cơ khí nhỏ, tủ này có thể bảo vệ cho máy tiện mini, máy khoan bàn và hệ thống đèn chiếu sáng khu vực làm việc.
• Trong lĩnh vực Năng lượng (Hệ thống năng lượng mặt trời áp mái quy mô nhỏ): Với sự phát triển của năng lượng tái tạo, tủ A9HESN06 cũng tìm thấy ứng dụng trong các hệ thống điện mặt trời áp mái dân dụng hoặc quy mô nhỏ. Nó có thể chứa các MCB bảo vệ phía AC cho inverter hoặc các thiết bị giám sát, đảm bảo an toàn cho hệ thống.
• Trong lĩnh vực Tự động hóa (Các tủ điều khiển nhỏ, hệ thống IoT): Kích thước nhỏ gọn và khả năng bảo vệ tin cậy làm cho tủ A9HESN06 phù hợp để tích hợp trong các tủ điều khiển nhỏ cho các ứng dụng tự động hóa đơn giản, hoặc bảo vệ nguồn cho các thiết bị cảm biến, bộ điều khiển trong hệ thống IoT. Ví dụ, một hệ thống tưới tiêu tự động cho vườn nhỏ có thể sử dụng tủ này để chứa MCB cho bơm và bộ điều khiển.
• Các ứng dụng đặc thù khác: Nhà kho, phòng máy chủ nhỏ, trạm bơm mini, hệ thống chiếu sáng công cộng quy mô nhỏ (ví dụ, chiếu sáng lối đi trong khu dân cư).

5. Khắc phục một số vấn đề thường gặp khi sử dụng A9HESN06

Vấn đề 1: MCB/RCCB/RCBO bên trong tủ bị nhảy (trip) thường xuyên không rõ nguyên nhân.

Nguyên nhân có thể:

• Quá tải: Tổng công suất các thiết bị sử dụng trên mạch vượt quá dòng định mức của MCB.
• Ngắn mạch: Có sự chạm chập giữa dây pha và dây trung tính, hoặc dây pha với đất.
• Rò rỉ điện (đối với RCCB/RCBO): Thiết bị điện hoặc đường dây bị rò điện xuống đất.
• Bản thân MCB/RCCB/RCBO bị lỗi sau thời gian dài sử dụng hoặc do điều kiện môi trường khắc nghiệt.
• Kết nối lỏng lẻo tại các đầu cực của thiết bị, gây phát nhiệt và nhảy aptomat.

Cách khắc phục:

1. Kiểm tra tải: Tắt bớt các thiết bị không cần thiết trên mạch đó và thử đóng lại MCB. Nếu không nhảy nữa, cần xem xét lại công suất sử dụng hoặc nâng cấp MCB có dòng định mức cao hơn (sau khi đã tính toán kỹ lưỡng và đảm bảo dây dẫn chịu được).
2. Kiểm tra ngắn mạch/rò rỉ: Ngắt tất cả các thiết bị ra khỏi mạch. Sử dụng đồng hồ vạn năng (VOM) hoặc thiết bị đo chuyên dụng để kiểm tra cách điện của đường dây và các thiết bị. Xác định và khắc phục điểm chạm chập hoặc rò rỉ.
3. Kiểm tra kết nối: (Cần ngắt điện hoàn toàn trước khi thực hiện) Kiểm tra và siết lại tất cả các đầu nối dây tại MCB/RCCB/RCBO.
4. Thay thế thiết bị: Nếu đã loại trừ các nguyên nhân trên mà thiết bị vẫn nhảy, có thể thiết bị bảo vệ đã hỏng. Cần thay thế bằng một thiết bị mới cùng loại, cùng thông số.

Vấn đề 2: Vỏ tủ bị biến dạng, nứt vỡ hoặc đổi màu.

Nguyên nhân có thể:

• Va đập mạnh trong quá trình sử dụng.
• Lắp đặt ở nơi có nhiệt độ quá cao, vượt ngưỡng cho phép của vật liệu nhựa.
• Tiếp xúc trực tiếp với hóa chất ăn mòn hoặc ánh nắng mặt trời gay gắt trong thời gian dài (đối với lắp đặt ngoài trời không có che chắn phù hợp, dù A9HESN06 chủ yếu cho trong nhà).

Cách khắc phục:

1. Nếu hư hỏng nhẹ không ảnh hưởng đến khả năng bảo vệ và cách điện, có thể tiếp tục sử dụng.
2. Nếu nứt vỡ lớn, làm lộ các phần mang điện hoặc giảm cấp độ bảo vệ IP, cần thay thế vỏ tủ mới để đảm bảo an toàn.
3. Xem xét lại vị trí lắp đặt, đảm bảo tuân thủ khuyến cáo của nhà sản xuất về môi trường vận hành.

Vấn đề 3: Khó khăn khi đóng/mở cửa tủ hoặc cửa tủ không kín.

Nguyên nhân có thể:

• Bản lề bị lệch, kẹt do bụi bẩn hoặc lắp đặt không chuẩn.
• Khóa cửa bị hỏng.
• Dây dẫn bên trong bị cấn vào cửa khi đóng.

Cách khắc phục:

1. Vệ sinh bản lề, tra dầu bôi trơn nhẹ nếu cần. Kiểm tra và căn chỉnh lại bản lề.
2. Sửa chữa hoặc thay thế khóa cửa nếu bị hỏng.
3. Sắp xếp lại dây dẫn bên trong tủ cho gọn gàng, đảm bảo không cấn vào cửa.

Vấn đề 4: Phát sinh nhiệt độ cao bất thường bên trong tủ.

Nguyên nhân có thể:

• Các đầu nối dây bị lỏng, tiếp xúc kém gây phát nhiệt.
• Quá tải kéo dài làm các thiết bị đóng cắt nóng lên.
• Thông gió cho tủ không đủ (nếu lắp đặt trong không gian quá kín).

Cách khắc phục:

1. (Ngắt điện) Kiểm tra và siết chặt tất cả các đầu nối.
2. Đánh giá lại phụ tải, đảm bảo không vận hành quá tải liên tục.
3. Cải thiện thông gió cho khu vực lắp đặt tủ nếu cần.
