7MF1565-3CB00-1AA1 – Cảm biến áp suất SITRANS P200 16 bar Siemens là giải pháp đo lường áp suất chính xác, ổn định và đáng tin cậy cho mọi hệ thống công nghiệp, giúp các kỹ sư và nhà quản lý tối ưu hóa quy trình sản xuất, nâng cao hiệu quả vận hành cùng thiết bị Siemens chất lượng cao.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp bộ chuyển đổi áp suất tiên tiến này mà còn mang đến dịch vụ tư vấn chuyên sâu, đồng hành cùng bạn trên con đường hiện đại hóa nhà máy, đảm bảo an toàn và phát triển bền vững, nâng cao hiệu suất làm việc, giám sát quy trình.
1. Cấu tạo sản phẩm 7MF1565-3CB00-1AA1
1.1. Màng cảm biến bằng gốm Ceramic cao cấp
Yếu tố cốt lõi quyết định đến hiệu suất của 7MF1565-3CB00-1AA1 chính là màng cảm biến được chế tạo từ vật liệu gốm ceramic (Aluminum Oxide Al2O3). Đây là một lựa chọn vật liệu chiến lược của Siemens, mang lại nhiều ưu điểm vượt trội cho thiết bị đo áp lực này.
- Độ bền cơ học cao: Gốm ceramic có khả năng chịu mài mòn, va đập tốt hơn so với một số vật liệu màng khác, giúp cảm biến hoạt động ổn định trong các môi trường có hạt rắn lơ lửng hoặc dòng chảy mạnh.
- Khả năng chống ăn mòn xuất sắc: Vật liệu này trơ với hầu hết các loại hóa chất, dung môi thường gặp trong công nghiệp, từ đó kéo dài tuổi thọ của cảm biến ngay cả khi tiếp xúc trực tiếp với môi chất có tính ăn mòn. Điều này đặc biệt quan trọng trong các ngành như hóa chất, thực phẩm và đồ uống.
- Độ ổn định nhiệt tốt: Màng gốm ceramic ít bị ảnh hưởng bởi sự thay đổi nhiệt độ, giúp duy trì độ chính xác của phép đo trong dải nhiệt độ hoạt động rộng, một yếu tố quan trọng đối với các kỹ sư điện khi thiết kế hệ thống.
- Chống quá áp tốt: Cấu trúc của màng ceramic cho phép nó chịu được mức quá áp nhất định mà không bị hư hỏng vĩnh viễn, tăng cường độ tin cậy cho thiết bị.
1.2. Vỏ bảo vệ bằng thép không gỉ
Toàn bộ phần lõi cảm biến và mạch điện tử của SITRANS P200 7MF1565-3CB00-1AA1 được bao bọc bởi lớp vỏ làm từ thép không gỉ chất lượng cao, thường là loại 1.4301/AISI 304 hoặc tương đương. Lựa chọn vật liệu này không chỉ mang lại vẻ ngoài chuyên nghiệp, hiện đại mà còn đảm bảo nhiều tính năng bảo vệ quan trọng.
- Chống ăn mòn và gỉ sét: Thép không gỉ có khả năng chống lại sự ăn mòn từ môi trường xung quanh, kể cả trong điều kiện ẩm ướt, nhiều hơi hóa chất, giúp thiết bị giữ được độ bền và thẩm mỹ theo thời gian.
- Cấp bảo vệ cao: Thiết kế vỏ kín, kết hợp với các gioăng làm kín đặc biệt, giúp cảm biến đạt cấp bảo vệ thường là IP65 hoặc IP67 (tùy thuộc vào tùy chọn kết nối điện), có khả năng chống bụi xâm nhập hoàn toàn và chống nước phun từ mọi hướng hoặc ngâm trong nước ở độ sâu nhất định. Điều này cho phép thiết bị hoạt động ổn định ở những vị trí lắp đặt khắc nghiệt nhất trong nhà máy hoặc ngoài trời.
1.3. Kết nối quy trình (Process Connection) đa dạng và tiêu chuẩn
Cảm biến áp suất 7MF1565-3CB00-1AA1 thường được cung cấp với các kiểu kết nối quy trình tiêu chuẩn công nghiệp, phổ biến nhất là G1/2A theo EN 837-1 hoặc các tùy chọn khác như NPT.
- Dễ dàng lắp đặt và tích hợp: Việc sử dụng các chuẩn kết nối thông dụng giúp các kỹ thuật viên điện dễ dàng lắp đặt cảm biến vào đường ống, bồn chứa hoặc các vị trí đo hiện có mà không cần các bộ chuyển đổi phức tạp.
- Đảm bảo độ kín: Thiết kế ren chính xác và vật liệu chất lượng cao của phần kết nối giúp đảm bảo độ kín khít, ngăn ngừa rò rỉ môi chất, một yếu tố then chốt cho an toàn lao động và hiệu quả đo lường.

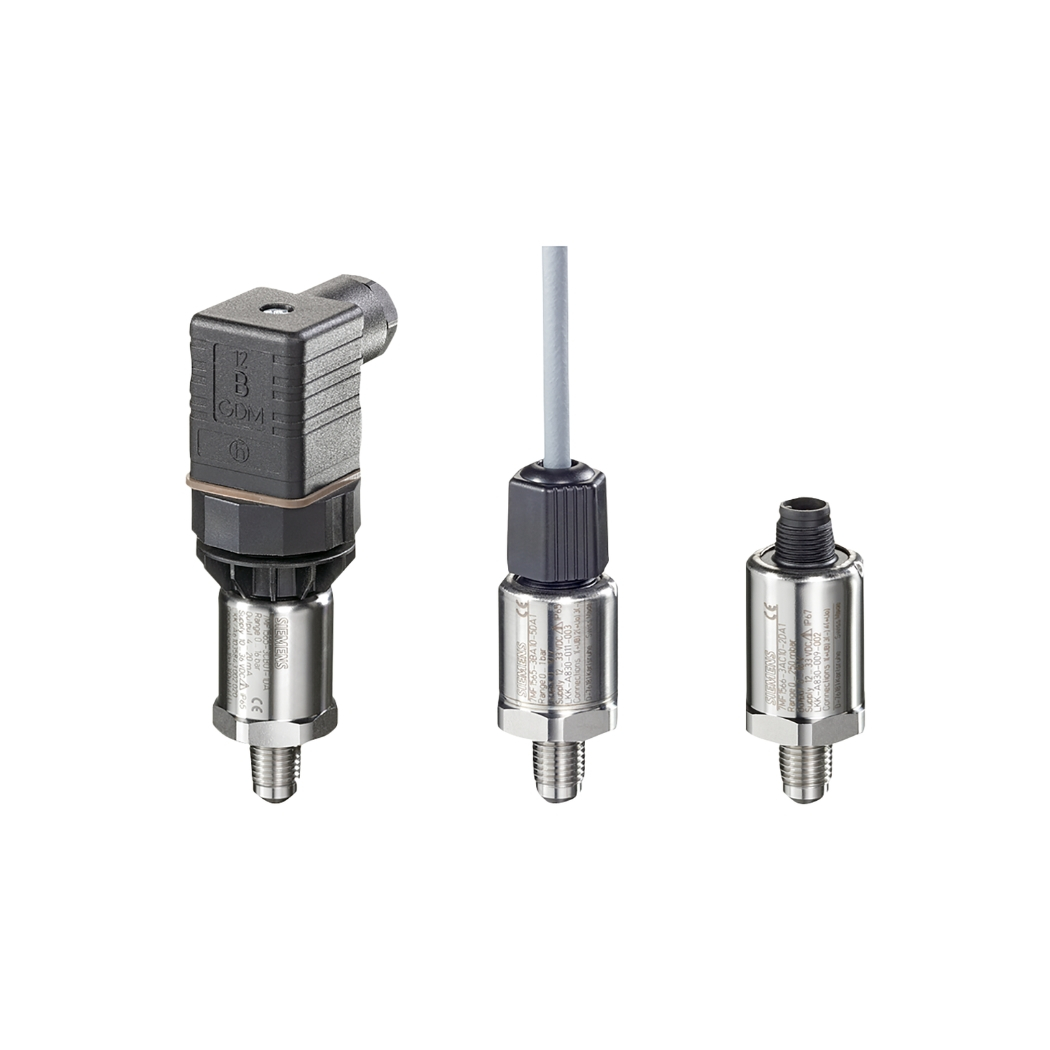

1.4. Kết nối điện linh hoạt và đáng tin cậy
Để truyền tín hiệu đo lường về hệ thống điều khiển, cảm biến SITRANS P200 16 bar này cung cấp các tùy chọn kết nối điện linh hoạt, phù hợp với nhiều yêu cầu lắp đặt. Các kiểu kết nối phổ biến bao gồm:
- Đầu cắm DIN EN 175301-803A (DIN Form A): Loại kết nối truyền thống, chắc chắn và dễ đấu nối.
- Đầu cắm M12: Một lựa chọn hiện đại hơn, nhỏ gọn, có khả năng chống rung tốt và đảm bảo cấp bảo vệ cao.
- Cáp đúc sẵn: Một số phiên bản có thể đi kèm cáp đúc sẵn với chiều dài nhất định, tiện lợi cho việc lắp đặt nhanh chóng. Sự đa dạng này giúp người dùng dễ dàng lựa chọn kiểu kết nối phù hợp nhất với tủ điện, hộp nối hoặc thiết bị PLC/DCS của mình, đồng thời đảm bảo tín hiệu truyền đi ổn định, không bị nhiễu.
1.5. Mạch điện tử xử lý tín hiệu thông minh
Bên trong vỏ bảo vệ là bo mạch điện tử chứa các linh kiện chất lượng cao, thực hiện chức năng chuyển đổi tín hiệu từ màng cảm biến thành tín hiệu dòng điện 4-20mA tiêu chuẩn. Mạch này được thiết kế để:
- Bù nhiệt: Tự động bù trừ ảnh hưởng của nhiệt độ môi trường lên phép đo, đảm bảo độ chính xác cao.
- Ổn định tín hiệu: Lọc nhiễu và cung cấp tín hiệu ra ổn định, đáng tin cậy cho hệ thống điều khiển.
- Bảo vệ chống phân cực ngược và quá áp đầu vào: Tăng cường độ bền cho mạch điện tử. Cấu tạo tổng thể của cảm biến áp suất 7MF1565-3CB00-1AA1 Siemens thể hiện sự đầu tư kỹ lưỡng vào chất lượng vật liệu, độ chính xác trong gia công và công nghệ điện tử tiên tiến, tất cả nhằm mục tiêu mang đến một thiết bị đo áp lực mạnh mẽ, bền bỉ và chính xác, đáp ứng kỳ vọng của các chuyên gia kỹ thuật khó tính nhất.
2. Các tính năng chính của 7MF1565-3CB00-1AA1
2.1. Độ chính xác đo lường vượt trội cho kiểm soát quy trình tối ưu
Một trong những yếu tố then chốt mà các chuyên gia kỹ thuật quan tâm hàng đầu là độ chính xác của thiết bị đo. Cảm biến SITRANS P200 7MF1565-3CB00-1AA1 tự hào mang đến độ chính xác cao, thường ở mức ≤ 0.25% giá trị toàn thang đo (Full Scale – FS).
- Ý nghĩa: Độ chính xác này đảm bảo rằng các giá trị áp suất đo được phản ánh trung thực tình trạng thực tế của hệ thống. Điều này cực kỳ quan trọng trong các ứng dụng đòi hỏi kiểm soát chặt chẽ các thông số quy trình, ví dụ như trong ngành thực phẩm và đồ uống, dược phẩm, hoặc sản xuất hóa chất, nơi mà một sai lệch nhỏ cũng có thể ảnh hưởng đến chất lượng sản phẩm cuối cùng hoặc gây ra các vấn đề an toàn.
- Lợi ích: Độ chính xác cao giúp tối ưu hóa việc sử dụng nguyên liệu, năng lượng, giảm thiểu sản phẩm lỗi và nâng cao hiệu suất tổng thể của dây chuyền sản xuất. Đối với các kỹ sư đang tìm cách cải thiện hệ thống, đây là một nâng cấp đáng giá.
2.2. Dải đo áp suất tương đối 0 đến 16 bar linh hoạt
Model 7MF1565-3CB00-1AA1 được thiết kế chuyên dụng cho việc đo áp suất tương đối (gauge pressure) với dải đo từ 0 đến 16 bar.
- Phù hợp nhiều ứng dụng: Dải đo này rất phổ biến trong công nghiệp, bao gồm giám sát áp suất khí nén, áp suất thủy lực trong các hệ thống trung bình, áp suất trong đường ống dẫn nước, hơi, hoặc các bồn chứa dung dịch.
- Lựa chọn tối ưu: Việc chọn đúng dải đo giúp cảm biến hoạt động với độ nhạy và độ chính xác tốt nhất. Dải 16 bar là một lựa chọn cân bằng, đủ rộng cho nhiều tác vụ mà vẫn đảm bảo độ phân giải tốt.
2.3. Tín hiệu ra analog 4-20mA tiêu chuẩn công nghiệp
Thiết bị đo áp lực này cung cấp tín hiệu ra dạng dòng điện 4-20mA hai dây. Đây là một tiêu chuẩn vàng trong ngành tự động hóa công nghiệp.
- Khả năng tương thích cao: Tín hiệu 4-20mA dễ dàng tích hợp với hầu hết các bộ điều khiển logic khả trình (PLC), hệ thống SCADA, bộ hiển thị số, hoặc các thiết bị ghi dữ liệu mà không cần các bộ chuyển đổi phức tạp.
- Chống nhiễu tốt: So với tín hiệu áp, tín hiệu dòng ít bị suy hao và ít bị ảnh hưởng bởi nhiễu điện từ trên đường truyền dài, đảm bảo tính toàn vẹn của dữ liệu đo.
- Chẩn đoán lỗi dễ dàng: Việc tín hiệu 4mA tương ứng với 0 bar và 20mA tương ứng với 16 bar (hoặc giá trị áp suất thấp nhất là 4mA) giúp dễ dàng phát hiện các lỗi như đứt dây (tín hiệu < 4mA).
2.4. Độ bền vượt trội và ổn định lâu dài nhờ vật liệu cao cấp
Nhờ sử dụng màng cảm biến gốm ceramic và vỏ thép không gỉ, cảm biến Siemens P200 này có độ bền cơ học và hóa học rất cao.
- Tuổi thọ cao: Khả năng chống ăn mòn, mài mòn giúp thiết bị hoạt động bền bỉ qua nhiều năm, ngay cả trong các môi trường khắc nghiệt. Điều này giúp giảm đáng kể chi phí thay thế và bảo trì, một lợi ích trực tiếp cho các chủ doanh nghiệp nhỏ và vừa.
- Ổn định theo thời gian: Cảm biến duy trì độ chính xác và đặc tính hoạt động ổn định trong thời gian dài, giảm thiểu hiện tượng trôi số (drift), giúp người dùng yên tâm về chất lượng phép đo. Theo Siemens, độ ổn định dài hạn thường rất tốt, ví dụ ≤ 0.1% FS mỗi năm.
2.5. Khả năng chịu quá áp và nhiệt độ hoạt động rộng
SITRANS P200 7MF1565-3CB00-1AA1 được thiết kế để chịu được mức quá áp nhất định (ví dụ, gấp 2 đến 3 lần giới hạn trên của dải đo, tùy thuộc vào dải đo cụ thể) mà không gây hỏng hóc.
- An toàn cho thiết bị: Tính năng này bảo vệ cảm biến khỏi những sự cố tăng áp đột ngột trong hệ thống.
- Dải nhiệt độ hoạt động rộng: Cảm biến có thể hoạt động ổn định trong một dải nhiệt độ môi chất và môi trường xung quanh rộng, ví dụ từ -25°C đến +85°C hoặc thậm chí rộng hơn cho một số model, cho phép lắp đặt ở nhiều vị trí khác nhau. Thông số này cần kiểm tra kỹ trong datasheet của model cụ thể.
2.6. Cấp bảo vệ IP cao cho môi trường công nghiệp
Với thiết kế kín và vật liệu chất lượng, cảm biến này thường đạt cấp bảo vệ IP65 hoặc IP67.
- IP65: Chống bụi xâm nhập hoàn toàn và chống tia nước áp lực thấp từ mọi hướng.
- IP67: Chống bụi xâm nhập hoàn toàn và có khả năng ngâm trong nước ở độ sâu tối đa 1 mét trong tối đa 30 phút.
- Lợi ích: Đảm bảo hoạt động tin cậy trong các khu vực có nhiều bụi bẩn, độ ẩm cao hoặc có nguy cơ bị nước bắn vào, phù hợp với điều kiện thực tế tại nhiều nhà máy sản xuất, xây dựng.
2.7. Thiết kế nhỏ gọn, dễ lắp đặt và tiết kiệm năng lượng
Cảm biến SITRANS P200 có kích thước vật lý tương đối nhỏ gọn, giúp dễ dàng lắp đặt ngay cả trong không gian hạn chế.
- Lắp đặt linh hoạt: Không chiếm nhiều diện tích, thuận tiện cho việc bố trí thiết bị.
- Tiêu thụ năng lượng thấp: Hoạt động với nguồn cấp DC và dòng tiêu thụ thấp, góp phần vào việc tiết kiệm năng lượng chung của hệ thống, một yếu tố được các nhà quản lý kỹ thuật quan tâm.
3. Hướng dẫn kết nối 7MF1565-3CB00-1AA1
3.1. Công tác chuẩn bị trước khi lắp đặt
Trước khi tiến hành lắp đặt, việc chuẩn bị kỹ lưỡng sẽ giúp quá trình diễn ra suôn sẻ và tránh được những sai sót không đáng có. Đây là bước không thể bỏ qua đối với bất kỳ kỹ thuật viên nào mong muốn hệ thống hoạt động hiệu quả.
Bước 1: Kiểm tra thiết bị và tài liệu:
- Xác nhận đúng mã sản phẩm: Đối chiếu mã 7MF1565-3CB00-1AA1 trên thiết bị với đơn đặt hàng. Kiểm tra dải đo (0-16 bar), tín hiệu ra (4-20mA), kiểu kết nối quy trình và kết nối điện.
- Kiểm tra tình trạng vật lý: Đảm bảo cảm biến không bị hư hỏng, móp méo trong quá trình vận chuyển. Các ren kết nối phải sạch sẽ, không bị chờn.
- Nghiên cứu tài liệu kỹ thuật (datasheet): Đây là nguồn thông tin quan trọng nhất, chứa đựng sơ đồ đấu dây, thông số kỹ thuật chi tiết, và các khuyến cáo lắp đặt từ Siemens. Luôn giữ một bản sao datasheet tiện dụng.
Bước 2: Chuẩn bị dụng cụ và vật tư cần thiết:
- Dụng cụ cơ khí: Cờ lê phù hợp với kích thước phần lục giác của kết nối quy trình (ví dụ, cờ lê 27mm cho G1/2). Tránh dùng kìm hoặc mỏ lết có thể làm hỏng bề mặt cảm biến.
- Vật tư làm kín: Băng tan (PTFE tape) hoặc keo làm kín ren chuyên dụng (nếu cần thiết và phù hợp với môi chất).
- Dụng cụ điện: Tua vít nhỏ, kìm tuốt dây, đồng hồ vạn năng (VOM) để kiểm tra điện áp, dòng điện và thông mạch.
- Dây dẫn điện: Sử dụng cáp điện có hai lõi, tiết diện phù hợp (ví dụ 0.5 mm² đến 1.5 mm²), có vỏ bọc chống nhiễu nếu lắp đặt trong môi trường có nhiều thiết bị gây nhiễu điện từ.
Bước 3: Đảm bảo an toàn lao động:
- Ngắt kết nối nguồn điện của hệ thống trước khi thực hiện bất kỳ thao tác đấu nối nào.
- Nếu làm việc với hệ thống có áp suất, đảm bảo đã xả hết áp suất tồn dư trong đường ống trước khi tháo lắp cảm biến cũ hoặc lắp cảm biến mới.
- Sử dụng đồ bảo hộ cá nhân (PPE) cần thiết như găng tay, kính bảo hộ.
3.2. Tiến hành kết nối cơ khí (Process Connection)
Kết nối cơ khí đúng cách đảm bảo cảm biến tiếp xúc tốt với môi chất cần đo và ngăn ngừa rò rỉ, một yếu tố cực kỳ quan trọng cho an toàn và độ chính xác.
Bước 1: Làm sạch ren kết nối: Vệ sinh kỹ phần ren trong của vị trí lắp đặt trên đường ống hoặc bồn chứa, loại bỏ cặn bẩn, rỉ sét hoặc băng tan cũ.
Bước 2: Sử dụng vật liệu làm kín (nếu cần):
- Đối với ren côn (ví dụ NPT), quấn băng tan PTFE theo chiều vặn của ren, khoảng 2-3 vòng.
- Đối với ren trụ có bề mặt làm kín (ví dụ G1/2A với o-ring hoặc vòng đệm), đảm bảo vòng đệm (nếu có) còn tốt và đặt đúng vị trí. Có thể không cần băng tan nếu có vòng đệm tốt.
Bước 3: Lắp đặt cảm biến:
- Vặn cảm biến vào vị trí bằng tay cho đến khi cảm thấy chặt vừa phải.
- Sử dụng cờ lê đúng kích cỡ để siết chặt cảm biến. Chỉ tác động lực lên phần lục giác được thiết kế cho mục đích này trên thân cảm biến. Lực siết khuyến nghị thường được Siemens cung cấp trong tài liệu (ví dụ khoảng 20-30 Nm cho G1/2). Tránh siết quá mạnh có thể làm hỏng ren hoặc thân cảm biến.
Bước 4: Lựa chọn vị trí lắp đặt tối ưu:
- Tránh các vị trí có rung động cơ học mạnh. Nếu không thể tránh, cân nhắc sử dụng các phụ kiện giảm chấn.
- Tránh lắp đặt gần các nguồn nhiệt cao có thể vượt quá giới hạn nhiệt độ hoạt động của cảm biến.
- Đảm bảo dễ dàng tiếp cận để kiểm tra, bảo trì hoặc thay thế khi cần.
- Đối với đo áp suất chất lỏng, lắp cảm biến ở vị trí thấp hơn điểm lấy mẫu để tránh bọt khí bị kẹt. Đối với đo áp suất khí hoặc hơi, lắp ở vị trí cao hơn để tránh đọng nước ngưng.
3.3. Thực hiện kết nối điện (Electrical Connection)
Kết nối điện đúng sơ đồ và đảm bảo tiếp xúc tốt là điều cần thiết để tín hiệu 4-20mA được truyền dẫn chính xác đến bộ điều khiển.
Bước 1: Xác định sơ đồ chân (Pinout):
Tham khảo datasheet của 7MF1565-3CB00-1AA1 để biết sơ đồ chân chính xác cho kiểu kết nối điện của bạn (ví dụ M12 hoặc DIN connector).
Thông thường đối với tín hiệu 4-20mA hai dây:
- Chân 1 (hoặc UB, +): Nguồn cấp dương (+VDC).
- Chân 2 (hoặc 0V, S, Iout): Tín hiệu ra 4-20mA (kết nối với đầu vào analog của PLC).
Bước 2: Đấu nối dây dẫn:
- Tháo nắp đầu cắm (nếu có) hoặc chuẩn bị đầu dây cáp.
- Tuốt vỏ dây dẫn khoảng 5-7mm.
- Kết nối các lõi dây vào đúng các cọc đấu dây (terminal) trên đầu cắm hoặc cảm biến theo sơ đồ chân đã xác định. Siết chặt các vít cọc đấu dây để đảm bảo tiếp xúc tốt.
- Đối với cáp có vỏ bọc chống nhiễu, nối đầu vỏ bọc chống nhiễu với điểm nối đất (Ground/PE) ở phía tủ điều khiển hoặc PLC để tăng hiệu quả chống nhiễu. Không nối vỏ bọc chống nhiễu ở cả hai đầu để tránh tạo vòng lặp đất.
Bước 3: Lắp lại đầu cắm và kiểm tra độ chắc chắn:
Đảm bảo các dây không bị chèn ép hoặc chạm chập. Lắp lại nắp đầu cắm và siết chặt các ốc giữ cáp (cable gland) để đảm bảo độ kín và chống kéo căng dây.
3.4. Kiểm tra sau lắp đặt và hiệu chuẩn (nếu cần)
Sau khi hoàn tất kết nối cơ khí và điện, cần thực hiện các bước kiểm tra cuối cùng.
Bước 1: Kiểm tra lại toàn bộ kết nối: Rà soát lại một lần nữa các điểm kết nối cơ khí và điện, đảm bảo mọi thứ đã đúng và chắc chắn.
Bước 2: Cấp nguồn và kiểm tra tín hiệu:
- Cấp nguồn điện DC (thường là 24VDC) cho cảm biến.
- Sử dụng đồng hồ ampe kìm hoặc kết nối một ampe kế nối tiếp vào vòng lặp tín hiệu 4-20mA để đo dòng điện.
- Ở điều kiện không có áp suất (0 bar), tín hiệu ra phải xấp xỉ 4mA.
- Nếu có thể, tạo một mức áp suất đã biết (ví dụ sử dụng bơm hiệu chuẩn) và kiểm tra xem tín hiệu dòng có tương ứng với giá trị áp suất đó không (ví dụ ở 8 bar, tín hiệu sẽ là khoảng 12mA; ở 16 bar, tín hiệu sẽ là khoảng 20mA).
Bước 3: Cấu hình trong PLC/HMI: Nhập các thông số của cảm biến (dải đo 0-16 bar tương ứng 4-20mA) vào phần mềm lập trình PLC hoặc HMI để hiển thị và sử dụng giá trị áp suất một cách chính xác.
4. Ứng dụng của 7MF1565-3CB00-1AA1
4.1. Trong lĩnh vực Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may)
Đây là lĩnh vực chiếm tỷ trọng lớn (40%) trong đối tượng khách hàng của thanhthienphu.vn, và cảm biến SITRANS P200 16 bar đóng vai trò quan trọng.
- Hệ thống khí nén công nghiệp: Giám sát áp suất trong bình tích áp, áp suất đầu ra của máy nén khí, áp suất trên các nhánh cung cấp cho máy móc, thiết bị. Việc duy trì áp suất khí nén ổn định giúp các cơ cấu chấp hành khí nén (xi lanh, van) hoạt động chính xác, tiết kiệm năng lượng cho máy nén và phát hiện sớm rò rỉ. Ví dụ, một nhà máy cơ khí sử dụng cảm biến này để đảm bảo áp suất cung cấp cho súng bắn vít khí nén luôn ở mức tối ưu, nâng cao chất lượng lắp ráp.
- Hệ thống thủy lực: Đo áp suất dầu trong các máy ép, máy dập, máy công cụ CNC. Áp suất thủy lực là yếu tố quyết định lực ép, lực kẹp, do đó việc giám sát chính xác giúp đảm bảo chất lượng sản phẩm và an toàn cho máy.
- Ngành thực phẩm và đồ uống: Kiểm soát áp suất trong các bồn chứa nguyên liệu, bồn lên men, đường ống dẫn sản phẩm. Ví dụ, trong nhà máy bia, cảm biến áp suất 16 bar có thể dùng để giám sát áp suất CO2 trong quá trình bão hòa hoặc áp suất trong nồi thanh trùng. Vật liệu gốm ceramic của màng cảm biến tương thích tốt với nhiều loại thực phẩm.
- Ngành dệt may: Giám sát áp suất hơi trong các máy nhuộm, máy sấy, máy ép hoàn tất vải. Áp suất hơi ảnh hưởng trực tiếp đến nhiệt độ và hiệu quả của quá trình, do đó kiểm soát áp suất là cần thiết để đảm bảo chất lượng vải đồng đều.
4.2. Trong lĩnh vực Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng)
Với 30% khách hàng thuộc lĩnh vực này, nhu cầu về cảm biến áp suất cũng rất đa dạng.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Giám sát áp suất nước lạnh (chilled water), nước nóng trong các tòa nhà, trung tâm thương mại. Kiểm soát áp suất gas lạnh trong các cụm máy Chiller.
- Hệ thống cấp thoát nước và trạm bơm: Đo áp suất nước trong đường ống cấp, áp suất đầu ra của máy bơm để điều khiển biến tần (VFD) giúp tiết kiệm điện năng. Phát hiện sụt áp do rò rỉ hoặc tắc nghẽn. Giám sát áp suất trong hệ thống xử lý nước thải của khu công nghiệp.
- Hệ thống phòng cháy chữa cháy (PCCC): Giám sát áp suất trong đường ống của hệ thống sprinkler, hệ thống bơm PCCC, đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố. Dải đo 16 bar rất phù hợp cho nhiều hệ thống PCCC tiêu chuẩn.
4.3. Trong lĩnh vực Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo)
Ngành năng lượng (15% khách hàng) đòi hỏi các thiết bị đo lường có độ tin cậy cao.
- Nhà máy điện: Giám sát áp suất dầu bôi trơn trong các tua bin, máy phát. Đo áp suất hơi nước trong các lò hơi. Kiểm soát áp suất trong các hệ thống làm mát.
- Ngành dầu khí (ứng dụng phụ trợ): Đo áp suất trong các đường ống dẫn khí nhiên liệu, hệ thống phụ trợ trên giàn khoan hoặc nhà máy lọc dầu (trong phạm vi áp suất và môi chất cho phép).
- Năng lượng tái tạo: Trong các nhà máy điện sinh khối, có thể dùng để giám sát áp suất hơi từ lò đốt. Trong các hệ thống địa nhiệt, đo áp suất nước nóng.
4.4. Trong lĩnh vực Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động)
Tự động hóa (10% khách hàng) ngày càng phát triển và cảm biến áp suất là một phần không thể thiếu.
- Hệ thống khí nén cho robot và máy móc tự động: Kiểm soát áp suất kẹp của tay gắp robot, áp suất hoạt động của các xi lanh khí nén trong dây chuyền lắp ráp. Việc duy trì áp suất chính xác giúp robot thao tác chuẩn xác, tránh làm hỏng sản phẩm.
- Hệ thống bôi trơn tự động: Giám sát áp suất trong hệ thống cung cấp dầu bôi trơn cho các cơ cấu chuyển động của máy móc.
5. Khắc phục một số lỗi thường gặp với 7MF1565-3CB00-1AA1
5.1. Lỗi: Không có tín hiệu ra (Tín hiệu 0mA hoặc rất thấp, gần 0mA)
Đây là một trong những lỗi phổ biến nhất, cho thấy cảm biến không truyền tín hiệu về hệ thống điều khiển.
Nguyên nhân có thể:
- Mất nguồn cấp: Cảm biến không được cấp đủ điện áp hoạt động (thường là 24VDC).
- Đứt dây hoặc lỏng kết nối: Dây dẫn tín hiệu hoặc dây nguồn bị đứt, hoặc các đầu nối điện (tại cảm biến hoặc tại PLC/thiết bị đọc) bị lỏng, oxy hóa.
- Đấu dây sai cực: Nguồn cấp bị đấu ngược cực (+/-). Mặc dù nhiều cảm biến có bảo vệ chống ngược cực, nhưng vẫn cần kiểm tra.
- Cảm biến hỏng hoàn toàn: Lỗi phần cứng bên trong cảm biến.
Hướng dẫn khắc phục từng bước:
- Kiểm tra nguồn cấp: Dùng đồng hồ vạn năng (VOM) đo điện áp tại các cọc đấu dây nguồn của cảm biến. Đảm bảo điện áp nằm trong dải hoạt động cho phép (tham khảo datasheet).
- Kiểm tra dây dẫn và kết nối: Kiểm tra trực quan toàn bộ đường dây từ cảm biến về tủ điều khiển. Siết lại các đầu cốt, terminal. Dùng VOM chế độ đo thông mạch (continuity) để kiểm tra xem có dây nào bị đứt ngầm không.
- Kiểm tra sơ đồ đấu dây: Đối chiếu lại với datasheet để đảm bảo dây nguồn và dây tín hiệu được đấu đúng chân, đúng cực.
- Thử nghiệm với cảm biến khác (nếu có): Nếu có một cảm biến tương tự đang hoạt động tốt, thử thay thế để xác định lỗi do cảm biến hay do phần còn lại của hệ thống.
- Nếu các bước trên không giải quyết được, rất có thể cảm biến đã hỏng. Liên hệ thanhthienphu.vn để được hỗ trợ kiểm tra và thay thế.
5.2. Lỗi: Tín hiệu ra không ổn định, dao động mạnh hoặc nhiễu
Tín hiệu đo được thay đổi bất thường, không phản ánh đúng áp suất thực tế, gây khó khăn cho việc điều khiển.
Nguyên nhân có thể:
- Nhiễu điện từ (EMI): Cảm biến hoặc dây dẫn tín hiệu lắp đặt gần các nguồn gây nhiễu mạnh như biến tần, động cơ lớn, cáp động lực.
- Rung động cơ học mạnh: Cảm biến bị rung lắc quá mức giới hạn cho phép.
- Kết nối điện không chắc chắn: Các đầu nối bị lỏng lẻo, tiếp xúc chập chờn.
- Nguồn cấp không ổn định: Điện áp nguồn dao động hoặc có nhiễu.
- Hơi ẩm xâm nhập vào đầu nối điện.
- Cảm biến gần đến cuối tuổi thọ hoặc bắt đầu có dấu hiệu hỏng hóc.
Hướng dẫn khắc phục từng bước:
- Kiểm tra yếu tố nhiễu EMI: Sử dụng cáp có vỏ bọc chống nhiễu (shielded cable) và nối đất đúng cách cho vỏ bọc (chỉ nối đất một đầu, thường là phía tủ điều khiển). Đi dây tín hiệu tách biệt khỏi dây động lực.
- Giảm rung động: Nếu có thể, di chuyển cảm biến đến vị trí ít rung động hơn hoặc sử dụng các phụ kiện giảm chấn chuyên dụng.
- Kiểm tra lại các kết nối điện: Siết chặt tất cả các đầu nối, đảm bảo tiếp xúc tốt. Vệ sinh nếu có dấu hiệu oxy hóa.
- Kiểm tra nguồn cấp: Sử dụng VOM hoặc oscilloscope để kiểm tra độ ổn định của nguồn cấp cho cảm biến.
- Kiểm tra độ ẩm: Đảm bảo các đầu cắm, hộp nối được làm kín đúng cách, đặc biệt nếu lắp đặt ngoài trời hoặc khu vực ẩm ướt.
- Nếu nghi ngờ cảm biến, thử theo dõi tín hiệu từ một cảm biến khác trong điều kiện tương tự.
5.3. Lỗi: Giá trị đo không chính xác (Luôn cao hơn hoặc thấp hơn thực tế, hoặc bị trôi số)
Giá trị áp suất hiển thị trên HMI hoặc ghi nhận bởi PLC không khớp với giá trị thực tế đo bằng thiết bị mẫu.
Nguyên nhân có thể:
- Lựa chọn dải đo không phù hợp ban đầu: Dải đo của cảm biến quá lớn hoặc quá nhỏ so với áp suất vận hành thực tế.
- Cảm biến bị quá áp trước đó: Một sự cố tăng áp đột ngột vượt quá giới hạn chịu đựng có thể làm hỏng màng cảm biến hoặc gây trôi số vĩnh viễn.
- Lỗi hiệu chuẩn: Cảm biến bị mất hiệu chuẩn do thời gian sử dụng hoặc điều kiện vận hành khắc nghiệt.
- Tắc nghẽn cổng kết nối áp suất: Đối với môi chất có cặn bẩn, sệt, cổng kết nối có thể bị tắc một phần hoặc hoàn toàn.
- Ảnh hưởng của nhiệt độ: Mặc dù có bù nhiệt, nhưng nếu nhiệt độ môi chất hoặc môi trường vượt quá xa dải quy định, độ chính xác có thể bị ảnh hưởng.
- Lỗi phần cứng bên trong cảm biến.
Hướng dẫn khắc phục từng bước:
- Đối chiếu với thiết bị chuẩn: Sử dụng một đồng hồ đo áp suất chuẩn, đã được hiệu chuẩn để so sánh giá trị.
- Kiểm tra lịch sử vận hành: Xem xét liệu có sự cố quá áp nào xảy ra gần đây không.
- Vệ sinh cổng kết nối áp suất: Nếu nghi ngờ tắc nghẽn và môi chất cho phép, tháo cảm biến và kiểm tra, vệ sinh cẩn thận cổng kết nối.
- Kiểm tra thông số cấu hình trong PLC/SCADA: Đảm bảo dải đo và tỷ lệ chuyển đổi (scaling) được cài đặt chính xác trong phần mềm.
- Hiệu chuẩn lại (nếu có thể và có thiết bị): Một số cảm biến cho phép hiệu chuẩn zero và span. Tuy nhiên, việc này đòi hỏi thiết bị chuyên dụng và kiến thức. Thông thường, nên gửi về nhà cung cấp hoặc đơn vị có chuyên môn.
- Nếu các biện pháp trên không hiệu quả, có thể cảm biến cần được thay thế.
5.4. Lỗi: Tín hiệu ra luôn ở mức tối đa (ví dụ 20mA hoặc 22mA) ngay cả khi áp suất thấp hoặc bằng không
Điều này thường cho thấy một vấn đề nghiêm trọng với cảm biến hoặc mạch tín hiệu.
Nguyên nhân có thể:
- Hỏng nặng bên trong cảm biến (ví dụ: màng cảm biến bị thủng hoàn toàn).
- Ngắn mạch trong mạch tín hiệu của cảm biến.
Hướng dẫn khắc phục từng bước:
- Kiểm tra lại kết nối điện: Đảm bảo không có sự chạm chập giữa các dây tín hiệu hoặc với vỏ thiết bị.
- Tháo cảm biến ra khỏi hệ thống: Cấp nguồn riêng cho cảm biến và đo tín hiệu ra khi không có áp suất tác động. Nếu tín hiệu vẫn ở mức tối đa, khả năng cao cảm biến đã hỏng.
- Trong trường hợp này, việc sửa chữa thường không khả thi hoặc không kinh tế, giải pháp là thay thế cảm biến mới.
Lưu ý quan trọng: Luôn tham khảo tài liệu hướng dẫn sử dụng (manual) và datasheet đi kèm với cảm biến 7MF1565-3CB00-1AA1 để có thông tin chẩn đoán lỗi chi tiết và các khuyến cáo từ Siemens. Nếu không tự tin hoặc không có đủ trang thiết bị, việc liên hệ với nhà cung cấp uy tín như thanhthienphu.vn qua số điện thoại 08.12.77.88.99 để được tư vấn và hỗ trợ kỹ thuật là lựa chọn tốt nhất, giúp bạn tiết kiệm thời gian và đảm bảo an toàn.
6. Liên hệ thanhthienphu.vn để được tư vấn
Thanhthienphu.vn không chỉ là một đơn vị cung cấp thiết bị điện công nghiệp, mà còn là người bạn đồng hành, luôn lắng nghe và thấu hiểu những khó khăn cũng như mong muốn của khách hàng, đặc biệt là đối tượng nam giới từ 28-45 tuổi đang nắm giữ những vị trí quan trọng trong ngành.
- Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết 100% sản phẩm cảm biến áp suất 7MF1565-3CB00-1AA1 và các thiết bị Siemens khác đều là hàng chính hãng, có đầy đủ chứng từ xuất xứ (CO), chứng nhận chất lượng (CQ), đảm bảo độ tin cậy và tuổi thọ cao nhất cho hệ thống của bạn. Điều này giúp bạn giải quyết triệt để vấn đề thiết bị cũ kỹ, hay hỏng hóc.
- Giá cả cạnh tranh và minh bạch: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất thị trường, đi kèm với chính sách báo giá rõ ràng, chi tiết, giúp bạn dễ dàng dự toán chi phí đầu tư. Hãy gọi ngay 08.12.77.88.99 để nhận báo giá cảm biến 7MF1565-3CB00-1AA1 nhanh chóng.
- Đội ngũ tư vấn kỹ thuật chuyên sâu, giàu kinh nghiệm: Với đội ngũ kỹ sư có chuyên môn cao, am hiểu sâu sắc về sản phẩm Siemens và các ứng dụng thực tế trong nhiều ngành công nghiệp (sản xuất, xây dựng, năng lượng, tự động hóa), chúng tôi sẵn sàng tư vấn giải pháp tối ưu nhất, phù hợp với đặc thù hệ thống và ngân sách của bạn. Chúng tôi hiểu những khó khăn trong việc cập nhật công nghệ mới và sẽ giúp bạn lựa chọn thiết bị phù hợp nhất.
Đừng để những thiết bị cũ kỹ cản trở sự phát triển của bạn và doanh nghiệp. Hãy để cảm biến áp suất 7MF1565-3CB00-1AA1 – SITRANS P200 16 bar Siemens từ thanhthienphu.vn trở thành một phần trong câu chuyện thành công của bạn.
- Hotline 08.12.77.88.99
- Website thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Thanhthienphu.vn cam kết mang đến sự hài lòng tối đa cho quý khách hàng bằng sản phẩm chất lượng, giá cả hợp lý và dịch vụ chuyên nghiệp. Hãy để chúng tôi giúp bạn khơi gợi tiềm năng, tối ưu hóa hiệu suất và chinh phục những đỉnh cao mới trong sự nghiệp và hoạt động kinh doanh!
Giảm giá trực tiếp trên đơn hàng
Chưa có đánh giá nào.
